PCE Instruments PCE-OC 50 Akkumulátor 2000000 Hz 50 Msa/s 32 kpts Multiméter funkciók 1 db
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
23 db
Szám
Összesen (34 638 Ft / Darab)
34 638 Ft
ÁFA nélkül
14 napos visszavételi garancia
Főbb jellemzők
SZAKMAI. KALIBRÁLVA. FELSZERELÉS. PCE-OC 50
- 2000000 Hz
- Analóg bemenetek száma (max.) 2
Műszaki adatok
- Egyenfeszültség
- Mérési tartomány 0 ... 9,999 V
- Felbontás 0,001 V
- Pontosság a leolvasott érték ±0,5%-a. + 3 számjegy
- Egyenfeszültség
- Mérési tartomány 10 ... 99,99 V
- Felbontás 0,01 V
- Pontosság a leolvasott érték ±0,5%-a. + 3 számjegy
- Egyenfeszültség
- Mérési tartomány 100 ... 999,9 V
- Felbontás 0,1 V
- Pontosság a leolvasott érték ±0,5%-a. + 3 számjegy
- egyenáram
- Mérési tartomány 0 ... 9999 µA
- Felbontás 1 µA
- Pontosság a leolvasott érték ±1,2%-a. + 3 számjegy
- egyenáram
- Mérési tartomány 10 ... 99,99 mA
- Felbontás 0,01 mA
- Pontosság a leolvasott érték ±1,2%-a. + 3 számjegy
- egyenáram
- Mérési tartomány 100 ... 999,9 mA
- Felbontás 0,1 mA
- Pontosság a leolvasott érték ±1,2%-a. + 3 számjegy
- egyenáram
- Mérési tartomány 1 ... 9,999 A
- Felbontás 0,001 A
- Pontosság a leolvasott érték ±1,2%-a. + 3 számjegy
- kapacitás
- Mérési tartomány 0 ... 9999 nF
- Felbontás 0,001 nF
- Pontosság a leolvasott érték ±2%-a. + 5 számjegy
- kapacitás
- Mérési tartomány 10 ... 99,99 nF
- Felbontás 0,01 nF
- Pontosság a leolvasott érték ±2%-a. + 5 számjegy
- kapacitás
- Mérési tartomány 100 ... 999,9 nF
- Felbontás 0,1 nF
- Pontosság a leolvasott érték ±2%-a. + 5 számjegy
- kapacitás
- Mérési tartomány 1 ... 9,999 µF
- Felbontás 0,001 µF
- Pontosság a leolvasott érték ±2%-a. + 5 számjegy
- kapacitás
- Mérési tartomány 10 ... 99,99 µF
- Felbontás 0,01 µF
- Pontosság a leolvasott érték ±2%-a. + 5 számjegy
- kapacitás
- Mérési tartomány 100 ... 999,9 µF
- Felbontás 0,1 µF
- Pontosság a leolvasott érték ±2%-a. + 5 számjegy
- kapacitás
- Mérési tartomány 1 ... 9,999 mF
- Felbontás 0,001 mF
- Pontosság a leolvasott érték ±2%-a. +20 számjegy
- kapacitás
- Mérési tartomány 10 ... 99,99 mF
- Felbontás 0,01 mF
- Pontosság a leolvasott érték ±2%-a. +20 számjegy
- Váltakozófeszültség (AC)
- Mérési tartomány 0 ... 9,999 V
- Felbontás 0,001 V
- Pontosság a leolvasott érték ±1%-a. + 3 számjegy
- Váltakozófeszültség (AC)
- Mérési tartomány 10 ... 99,99 V
- Felbontás 0,01 V
- Pontosság a leolvasott érték ±1%-a. + 3 számjegy
- Váltakozófeszültség (AC)
- Mérési tartomány 100 ... 750 V
- Felbontás 0,1 V
- Pontosság a leolvasott érték ±1%-a. + 3 számjegy
- váltóáram AC
- Mérési tartomány 0 ... 9999 µA
- Felbontás 1 µA
- Pontosság a leolvasott érték ±1,5%-a. + 3 számjegy
- váltóáram AC
- Mérési tartomány 10 ... 99,99 mA
- Felbontás 0,01 mA
- Pontosság a leolvasott érték ±1,5%-a. + 3 számjegy
- váltóáram AC
- Mérési tartomány 100 ... 999,9 mA
- Felbontás 0,1 mA
- Pontosság a leolvasott érték ±1,5%-a. + 3 számjegy
- váltóáram AC
- Mérési tartomány 1 ... 9,999 A
- Felbontás 0,001 A
- Pontosság a leolvasott érték ±1,5%-a. + 3 számjegy
- Ellenállás
- Mérési tartomány 0 ... 999,9 Ω
- Felbontás 0,1 Ω
- Pontosság a leolvasott érték ±0,5%-a. + 3 számjegy
- Ellenállás
- Mérési tartomány 1 ... 9,999 kΩ
- Felbontás 0,001 kΩ
- Pontosság a leolvasott érték ±0,5%-a. + 3 számjegy
- Ellenállás
- Mérési tartomány 10 ... 99,99 kΩ
- Felbontás 0,01 kΩ
- Pontosság a leolvasott érték ±0,5%-a. + 3 számjegy
- Ellenállás
- Mérési tartomány 100 ... 999,9 kΩ
- Felbontás 0,1 kΩ
- Pontosság a leolvasott érték ±0,5%-a. + 3 számjegy
- Ellenállás
- Mérési tartomány 1 ... 9,999 MΩ
- Felbontás 0,001 MΩ
- Pontosság a leolvasott érték ±0,5%-a. + 3 számjegy
- Ellenállás
- Mérési tartomány 10 ... 99,99 MΩ
- Felbontás 0,01 MΩ
- Pontosság a leolvasott érték ±1,5%-a. + 3 számjegy
- Hőmérséklet-érzékelő
- Mérési tartomány -55 ... +1300 °C
- Felbontás: 0,1 °C
- Pontosság a leolvasott érték ±2,5%-a. + 5 számjegy
- Oszcilloszkóp specifikációi
- Csatornák száma: 2
- Sávszélesség: 10 MHz
- Mintavételi sebesség 50 MSa/s
- Memória mélysége 32 kpt
- Bemeneti impedancia 10 MΩ
- Szonda tényezők 1x, 10x
- Max. bemenő feszültség: 400 V
- Függőleges érzékenység 20 mV/div - 10 V/div
- Függvénygenerátor
- Sávszélesség 1 ... 2000000 Hz
- Felbontás 1 Hz
- Csatornák 1
- Amplitúdó 0,1 ... 3,3 Vpp
- Hullámforma hossza 16 kpt
- Funkciók: szinusz, négyszög, háromszög, félhullám, egészhullám, zaj, DC
- Általános műszaki adatok
- Mérési funkciók: diódateszt, folytonosságvizsgálat, érintésmentes feszültségérzékelés
- Kijelző típusa: LC színes kijelző
- Kijelző mérete 2,8 hüvelyk
- Kijelző felbontása 320x240
- Adathordozó Belső tároló
- Tároló kapacitás: 8 MB
- Tárolási információk: Oszcilloszkóp képének mentése BMP fájlként
- USB-C, BNC csatlakozó
- Működési idő 6 óra
- Automatikus kikapcsolás ... és 5 ... között 30 perc
- Automatikus kikapcsolás kikapcsolható: Igen

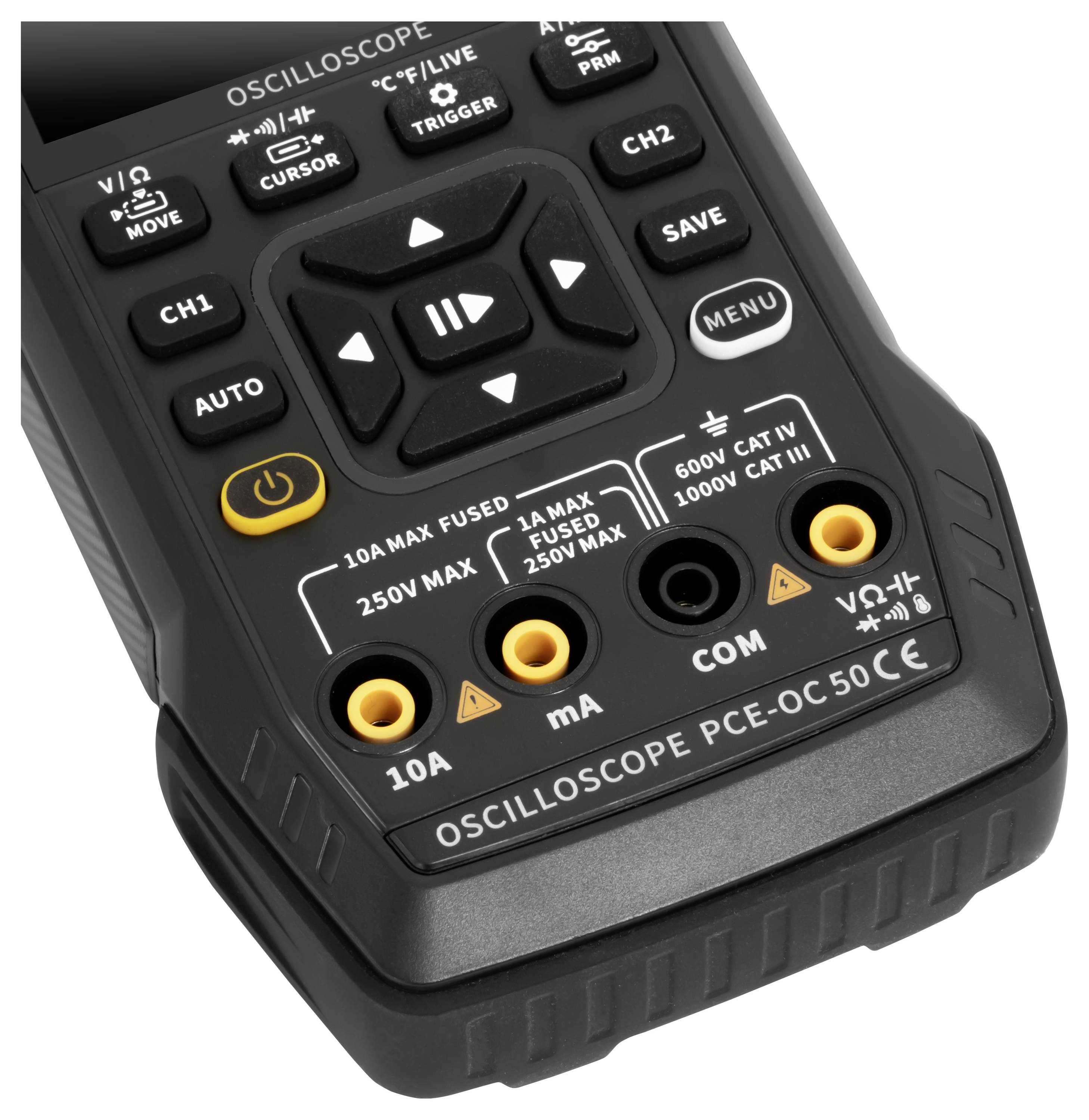

- Biztonsági szabvány CAT III 1000V, CAT IV 600V
- 10 A-es biztosíték(ok)
- Trigger mód: Automatikus, Normál, Egyszeres, Él: Emelkedő, Csökkenő
- Menünyelvek: angol (brit), angol (amerikai), portugál, német, orosz, japán
- Védettségi osztály (eszköz) IP20
- Tápegység 5 VDC / 1 A
- Akkumulátor/Újratölthető akkumulátor 1 x 3,7 V belső, lítium-ion polimer akkumulátor
- Kapacitás 3000 mAh
- Üzemeltetési feltételek 0 ... 50 °C, 0 ... 90 % rel. páratartalom
- Tárolási feltételek 0 ... 50 °C, 0 ... 90 % rel. páratartalom
- Méretek (H x Sz x M) 170 x 90 x 35 mm
- Súly: 300 g
- Termék típus
Akkumulátor
- Sávszélesség
2000000 Hz
- Mintavételezési ráta/csatorna
50 Msa/s
- Képernyőméret
2.8 coll
- Oszcilloszkóp jellemzők
Multiméter funkciók
- Analóg bemenetek száma (max.)
2
Gyári standard (tanúsítvány nélkül)
- Mérési kategória
CAT III 1000 V
- Függőleges eltérítés
20 mV
- Bemeneti impedancia
10 mΩ
- Bemeneti feszültség
400 V
- Tápellátás
5 V/AC
- Méret
(H x Sz x Ma) 170 x 90 x 35 mm
- Súly
300 g
- Kijelző
3,2x2,4 cm
- Szélesség
90 mm
- Magasság
35 mm
- Hossz
170 mm
- Csatlakozók
USB-C
BNC
- Memóriamélység/csatorna
32 kpts
- Gyártói szám
PCE-OC 50
Dokumentumok és letöltések
Adatlap
Adatlap 3594461 PCE Instruments PCE-OC 50 Akkumulátor 2000000 Hz 50 Msa/s 32 kpts Multiméter funkciók 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3594461 PCE Instruments PCE-OC 50 Akkumulátor 2000000 Hz 50 Msa/s 32 kpts Multiméter funkciók 1 db
Leírás

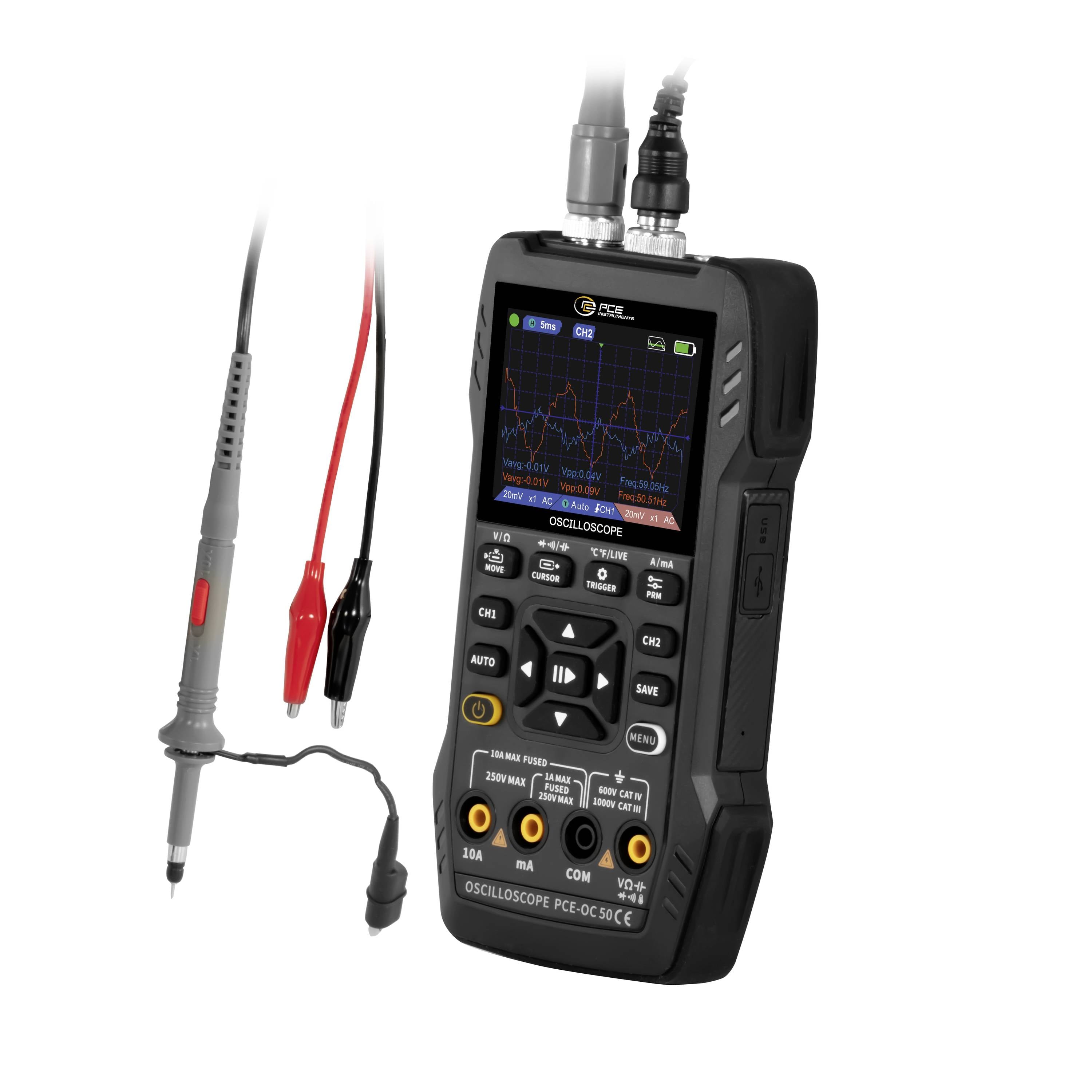

Ez az innovatív 3 az 1-ben oszcilloszkóp egy nagy teljesítményű oszcilloszkóp, egy sokoldalú multiméter és egy jelgenerátor tökéletes kombinációja. Kifejezetten elektronikai technikusok, mérnökök és hobbi szakemberek számára tervezték, akik kompakt, sokoldalú és felhasználóbarát eszközt keresnek mérési feladataik hatékony elvégzéséhez.
A kétcsatornás oszcilloszkóp 10 MHz sávszélességet és 50 MS/s mintavételi frekvenciát kínál, ami lehetővé teszi a megbízható jelvételt és -elemzést. Akár áramkörök hibakereséséről, jelalakok megfigyeléséről vagy tranziensek elemzéséről van szó – ez az oszcilloszkóp tiszta és pontos eredményeket biztosít. Nagy felbontásának és könnyű kezelhetőségének köszönhetően még az összetett jelhullámok is problémamentesen megjeleníthetők. Az oszcilloszkóp képe képernyőképként menthető a belső memóriába, és USB-C interfészen keresztül átvihető számítógépre.

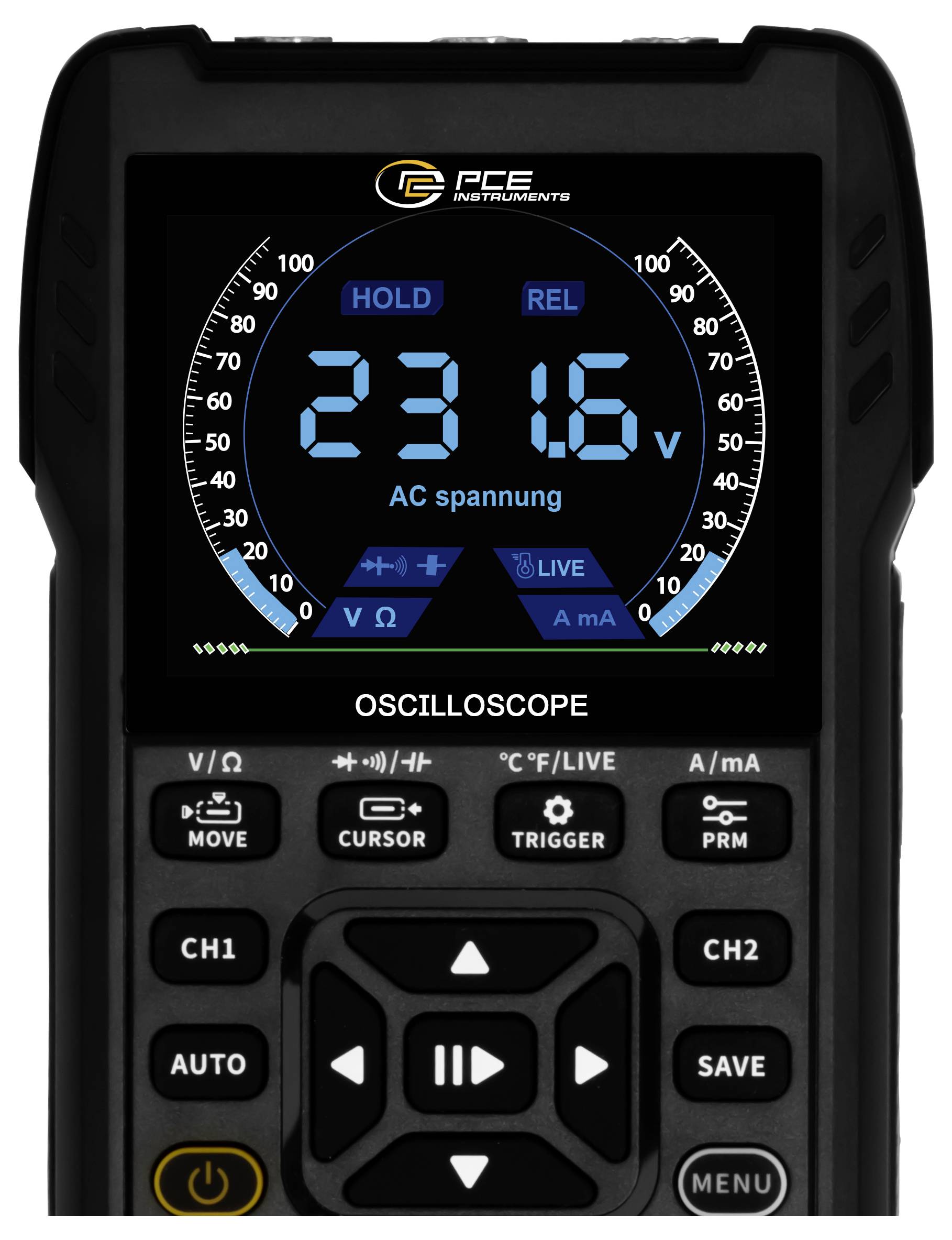

Ezenkívül a készülék kiterjedt multiméter funkciókkal rendelkezik, amelyek a mérések széles skáláját lefedik. Ez magában foglalja a feszültségméréseket (egyen- és váltakozó feszültség), az áramméréseket (egyen- és váltakozó áram), az ellenállásméréseket, a kapacitásméréseket és a diódavizsgálatokat. Az integrált érintésmentes feszültségérzékelés szintén praktikus, lehetővé téve az élő vezetékek biztonságos megtalálását.

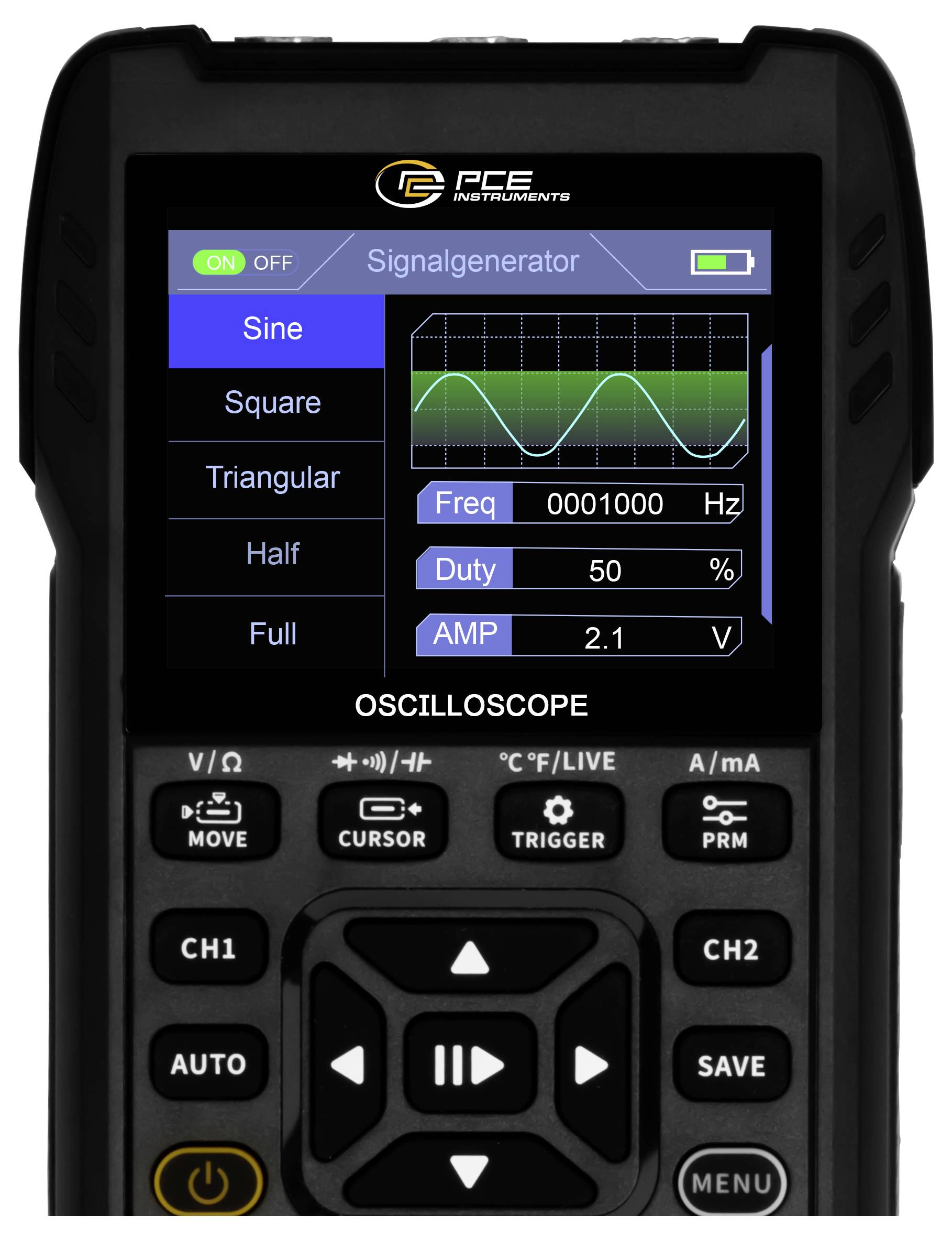

A jelgenerátor ideális esetben kiegészíti az eszközt azáltal, hogy 1 Hz és 2 MHz közötti jeleket generál. Különböző jelformákat támogat, például szinusz, négyszög, háromszög, félhullám, egészhullám, zaj és DC jeleket. Ez a tulajdonság teszi az oszcilloszkópot különösen hasznossá teszteléshez, szimulációkhoz és áramkörfejlesztéshez. Kompakt kialakításának és az oszcilloszkóp, multiméter és jelgenerátor kombinációjának köszönhetően ez a készülék nélkülözhetetlen eszköz mindazok számára, akik értékelik a hatékonyságot és a pontosságot az elektronikával végzett munka során.
Ez a szöveg gépi fordítással készült.
A kétcsatornás oszcilloszkóp 10 MHz sávszélességet és 50 MS/s mintavételi frekvenciát kínál, ami lehetővé teszi a megbízható jelvételt és -elemzést. Akár áramkörök hibakereséséről, jelalakok megfigyeléséről vagy tranziensek elemzéséről van szó – ez az oszcilloszkóp tiszta és pontos eredményeket biztosít. Nagy felbontásának és könnyű kezelhetőségének köszönhetően még az összetett jelhullámok is problémamentesen megjeleníthetők. Az oszcilloszkóp képe képernyőképként menthető a belső memóriába, és USB-C interfészen keresztül átvihető számítógépre.
Ezenkívül a készülék kiterjedt multiméter funkciókkal rendelkezik, amelyek a mérések széles skáláját lefedik. Ez magában foglalja a feszültségméréseket (egyen- és váltakozó feszültség), az áramméréseket (egyen- és váltakozó áram), az ellenállásméréseket, a kapacitásméréseket és a diódavizsgálatokat. Az integrált érintésmentes feszültségérzékelés szintén praktikus, lehetővé téve az élő vezetékek biztonságos megtalálását.
A jelgenerátor ideális esetben kiegészíti az eszközt azáltal, hogy 1 Hz és 2 MHz közötti jeleket generál. Különböző jelformákat támogat, például szinusz, négyszög, háromszög, félhullám, egészhullám, zaj és DC jeleket. Ez a tulajdonság teszi az oszcilloszkópot különösen hasznossá teszteléshez, szimulációkhoz és áramkörfejlesztéshez. Kompakt kialakításának és az oszcilloszkóp, multiméter és jelgenerátor kombinációjának köszönhetően ez a készülék nélkülözhetetlen eszköz mindazok számára, akik értékelik a hatékonyságot és a pontosságot az elektronikával végzett munka során.
Ez a szöveg gépi fordítással készült.
Szállítás tartalma
- 1 x PCE-OC 50 oszcilloszkóp
- 1 db mérőzsinórkészlet hegyekkel
- 1 x mérőzsinórkészlet krokodilcsipesszel
- 1 x Oszcilloszkóp szonda
- 1 db kiegészítő szonda
- 1 db USB-C kábel
