PCE Instruments PCE-PA 8000-ICA hálózat analizáló készülék Kalibráció (ISO) 1 fázisú, 3 fázisú adatgyűjtő funkcióval, la
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Főbb jellemzők
PCE Instruments 3 fázisú teljesítménymérő PCE-PA 8000-ICA
- 3 fázisú teljesítményelemzés 3 fázisú/4 vezetékes, 3 fázisú/3 vezetékes, 1 fázisú/2 vezetékes és 1 fázisú/3 vezetékes hálózatokban
- Valódi RMS áram- és feszültségmérés
- Aktív, látszólagos és reaktív teljesítmény mérése
- Fázisszög és teljesítménytényező meghatározása
- Aktív, látszólagos és reaktív energia mérése
- Feszültségmérés akár 600 V-ig (AC)
- Árammérés akár 1200 A-ig (AC)
- Megfelel az IEC 1010 és a CAT III 600V biztonsági szabványoknak
- Beépített naptár valós idejű órával
- Mért értékek rögzítése SD-kártyára
- Az adatokat Excel fájlként menti el a könnyebb elemzés és a későbbi felhasználás érdekében.
- Élő mérések PC-n opcionális adatkábellel lehetségesek.

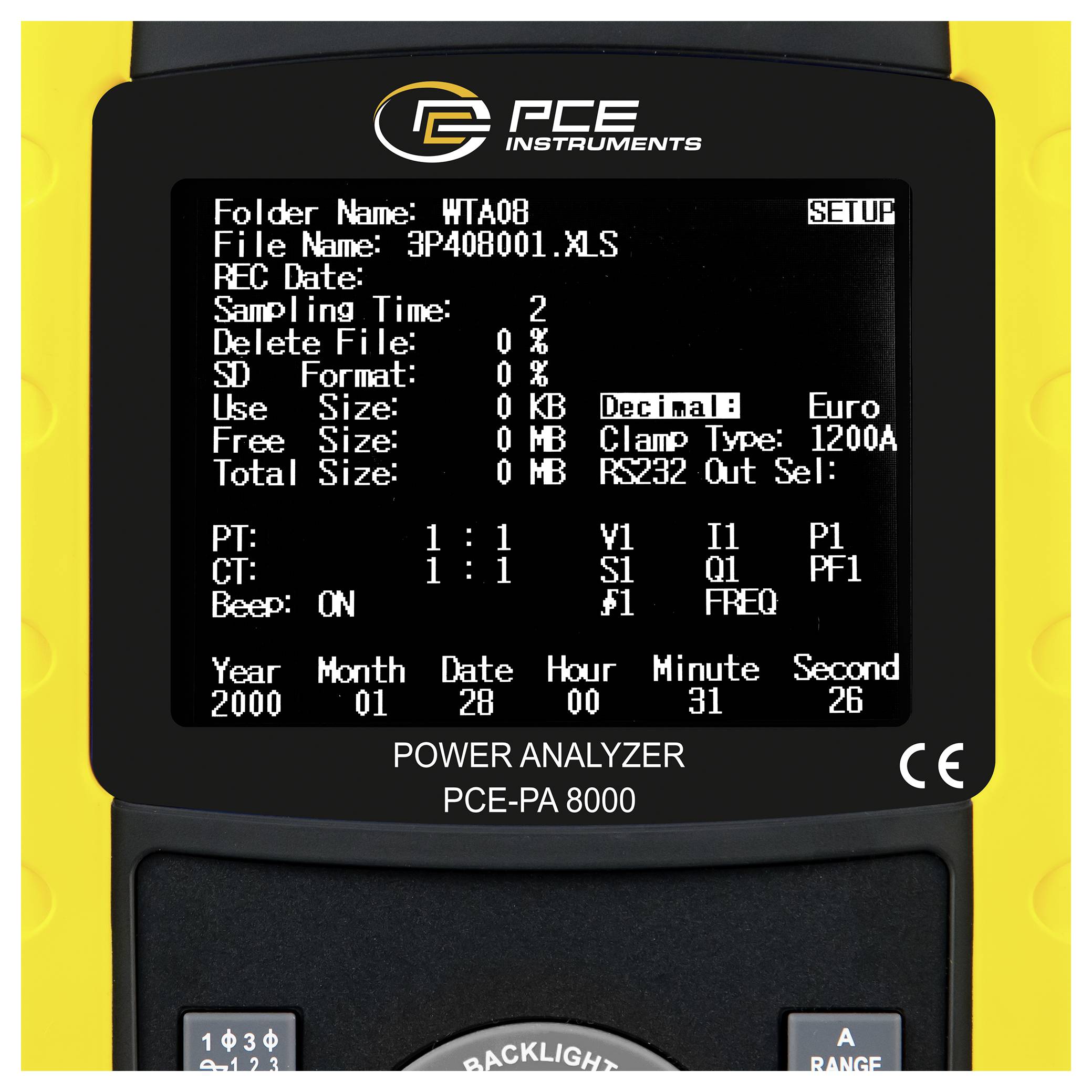

- Nagy, 3,7 hüvelykes pontmátrixos kijelző
- beleértve az ISO kalibrációs tanúsítványt
Műszaki adatok
- Váltakozófeszültség (AC)
- Mérési tartomány 10 ... 600 V
- Felbontás 0,1 V
- Pontosság ±(0,5% +0,5V)
- Túlterhelés 720 V RMS
- váltóáram AC
- Mérési tartomány 0,2 ... 10 A
- Felbontás 0,001 A
- Pontosság ±(0,5% +1 A)
- 1300 A túlterhelés áramfogóval
- Frekvenciatartomány 40 ... 1000 Hz
- váltóáram AC
- Mérési tartomány 10 ... 20 A
- Felbontás 0,01 A
- Pontosság ±(0,5% +1 A)
- Frekvenciatartomány 40 ... 1000 Hz
- váltóáram AC
- Mérési tartomány 0,2 ... 100 A
- Felbontás 0,01 A
- Pontosság ±(0,5% +5 A)
- Frekvenciatartomány 40 ... 1000 Hz
- váltóáram AC
- Mérési tartomány 100 ... 200 A
- Felbontás 0,1 mA
- Pontosság ±(0,5% +5 A)
- Frekvenciatartomány 40 ... 1000 Hz
- váltóáram AC
- Mérési tartomány 0,2 ... 1000 A
- Felbontás 0,1 mA
- Pontosság ±(0,5% +5 A)
- Frekvenciatartomány 40 ... 1000 Hz
- váltóáram AC
- Mérési tartomány 1000 ... 1200 A
- 1. A. felbontás
- Pontosság ±(0,5% +5 A)
- Frekvenciatartomány 40 ... 1000 Hz
- Hatásos teljesítmény
- Mérési tartomány 0 ... 9,999 kW
- Felbontás 0,001 kW
- Pontosság ±(1% +0,008 kW)
- Hatásos teljesítmény
- mérési tartományt 10 kW
- Mérési tartomány. 99,99 kW
- Felbontás 0,01 kW
- Pontosság ±(1% +0,08 kW)
- Hatásos teljesítmény
- Mérési tartomány 100 ... 999,9 kW
- Felbontás: 0,1 kW
- Pontosság ±(1% +0,8 kW)
- Hatásos teljesítmény
- Mérési tartomány 1 ... 9,999 MW
- Felbontás 0,001 MW
- Pontosság ±(1% +0,008 MW)
- Meddő teljesítmény
- Mérési tartomány 0 ... 9,99 kVAR
- Felbontás 0,001 kVAR
- Pontosság ±(1% +0,008 kVAR)
- Meddő teljesítmény
- Mérési tartomány 10 ... 99,9 kVAR
- Felbontás 0,01 kVAR
- Pontosság ±(1% +0,08 kVAR),
- Meddő teljesítmény
- Mérési tartomány 100 ... 999,9 kVAR
- Felbontás 0,1 kVAR
- Pontosság ±(1% +0,8 kVAR)
- Meddő teljesítmény
- Mérési tartomány 1 ... 9,9 MVAR
- Felbontás 0,001 MVAR
- Pontosság ±(1% +0,008 MVAR)
- fázisszög
- Mérési tartomány -180 ... +180 °-os
- Felbontás 0,1°
- Pontosság ±1°
- Látszólagos teljesítmény
- Mérési tartomány 0 ... 9,9 kVA
- Felbontás 0,001 kVA
- Pontosság ±(1% +0,008 kVA),
- Látszólagos teljesítmény
- Mérési tartomány 10 ... 99,99 kVA
- Felbontás 0,01 kVA
- Pontosság ±(1% +0,08 kVA)
- Látszólagos teljesítmény
- Mérési tartomány 100 ... 999,9 kVA
- Felbontás 0,1 kVA
- Pontosság ±(1% +0,8 kVA)
- Látszólagos teljesítmény
- Mérési tartomány 1 ... 9,99 MVA
- Felbontás 0,001 MVA
- Pontosság ±(1% +0,008 MVA),
- Teljesítmény-tényező
- Mérési tartomány 0 ... 1
- Felbontás 0,01
- Pontosság ±0,04
- Hatásos energia
- Mérési tartomány 0 ... 9,9 kWh
- Felbontás 0,001 kWh
- Pontosság ±(1% +0,008 kWh)
- Hatásos energia
- Mérési tartomány 10 ... 99,9 kWh
- Felbontás 0,01 kWh
- Pontosság ±(1% +0,08 kWh)
- Hatásos energia
- Mérési tartomány 100 ... 999,9 kWh
- Felbontás 0,1 kWh
- Pontosság ±(1% +0,8 kWh)
- Hatásos energia
- Mérési tartomány 1 ... 9,99 MWh
- Felbontás 0,001 MWh
- Pontosság ±(1% +0,008 MWh)
- Látszólagos energia
- Mérési tartomány 0 ... 9,9 kVAh
- Felbontás 0,001 kVAh
- Pontosság ±(1% +0,008 kVAh)
- Látszólagos energia
- Mérési tartomány 10 ... 99,9 kVAh
- Felbontás 0,01 kVAh
- Pontosság ±(1% +0,08 kVAh)
- Látszólagos energia
- Mérési tartomány 100 ... 999,9 kVAh
- Felbontás 0,1 kVAh
- Pontosság ±(1% +0,8 kVAh)
- Látszólagos energia
- Mérési tartomány 1 ... 9,9 MVAH
- Felbontás 0,001 MVAH
- Pontosság ±(1% +0,008 kVAH)
- Reaktív energia
- Mérési tartomány 0 ... 9,9 kvarh
- Felbontás 0,001 kvarh
- Pontosság ±(1% +0,008 kVARh)
- Reaktív energia
- Mérési tartomány 10 ... 99,9 kvarh
- Felbontás 0,01 kvarh
- Pontosság ± (1% + 0,08 kVARh)
- Reaktív energia
- Mérési tartomány 100 ... 999,9 kvarh
- Felbontás 0,1 kvarh
- Pontosság ±(1% +0,8 kVARh)
- Reaktív energia
- Mérési tartomány 1 ... 9,99 MVARh
- Felbontás 0,001 MVARh
- Pontosság ±(1% +0,008 KVARH),
- frekvencia
- Mérési tartomány 45 ... 65 Hz
- Felbontás 0,1 Hz
- Pontosság 0,1 Hz
- Általános műszaki adatok
- Mérési függvények HOLD
- Kijelző típusa: LCD háttérvilágítással
- Kijelző mérete 3,7 hüvelyk
- SD-kártya adathordozó
- Tárolókapacitás: 2 GB
- 2 másodperces tárolási intervallum
- Tárolási intervallum akár 120 perc.
- USB interfész, RS232
- Szabvány(ok) IEC 1010
- Mérőeszköz áramfelvétele: 300 mA DC
- Áramfelvétel áramfogóval 34 mA DC
- Maximális kábelátmérő 50 mm
- Biztonsági szabvány CAT III 600 V
- Túlterhelésvédelem: Feszültség AC 720 V / Áram AC 1300 A
- Árammérő lakat méretei: 210 x 85 x 33 mm
- Mérési tartomány kiválasztása: Automatikus, Manuális
- Menü nyelve: angol (USA), angol (Egyesült Királyság)
- Védettségi osztály (eszköz) IP21
- Feszültség ellátás 9V
- Csatlakozó típusa: Eszköz - Európai csatlakozó
- Újratölthető akkumulátor 8 x 1,5 V AA elem, alkáli-mangán
- Kapacitás 3000 mAh
- Üzemeltetési feltételek 0 ... 50 °C, 0 ... 80 % rel. páratartalom
- Tárolási feltételek 0 ... 50 °C, 0 ... 80 % rel. páratartalom
- Méretek (H x Sz x M) 225 x 125 x 64 mm
- Súly: 811,5 g
- Dugó
Nem
- Termék típus
hálózat analizáló készülék
- Mérési kategória
CAT III 600 V
- Kijelző
LCD;
- Fázisfelismerés
Igen (beépítve)
- Védővezeték felismerés
Nem
ISO
- Tápellátás
9 V
- Méret
(H x Sz x Ma) 225 x 125 x 64 mm
- Súly
948 g
- Kalibrálási teljesítmény
beleértve az ISO kalibrációs tanúsítványt
- Mérésmód
1 fázisú
3 fázisú
- Jellemzők
adatgyűjtő funkcióval
lakatfogóval
- Szélesség
125 mm
- Magasság
64 mm
- Hossz
225 mm
- Csatlakozók
USB
RS-232
- Műanyagmentes csomagolás
Műanyagmentes csomagolás
Dokumentumok és letöltések
Adatlap
Adatlap 3812650 PCE Instruments PCE-PA 8000-ICA hálózat analizáló készülék Kalibráció (ISO) 1 fázisú, 3 fázisú adatgyűjtő funkcióval, la
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3812650 PCE Instruments PCE-PA 8000-ICA hálózat analizáló készülék Kalibráció (ISO) 1 fázisú, 3 fázisú adatgyűjtő funkcióval, la
Leírás

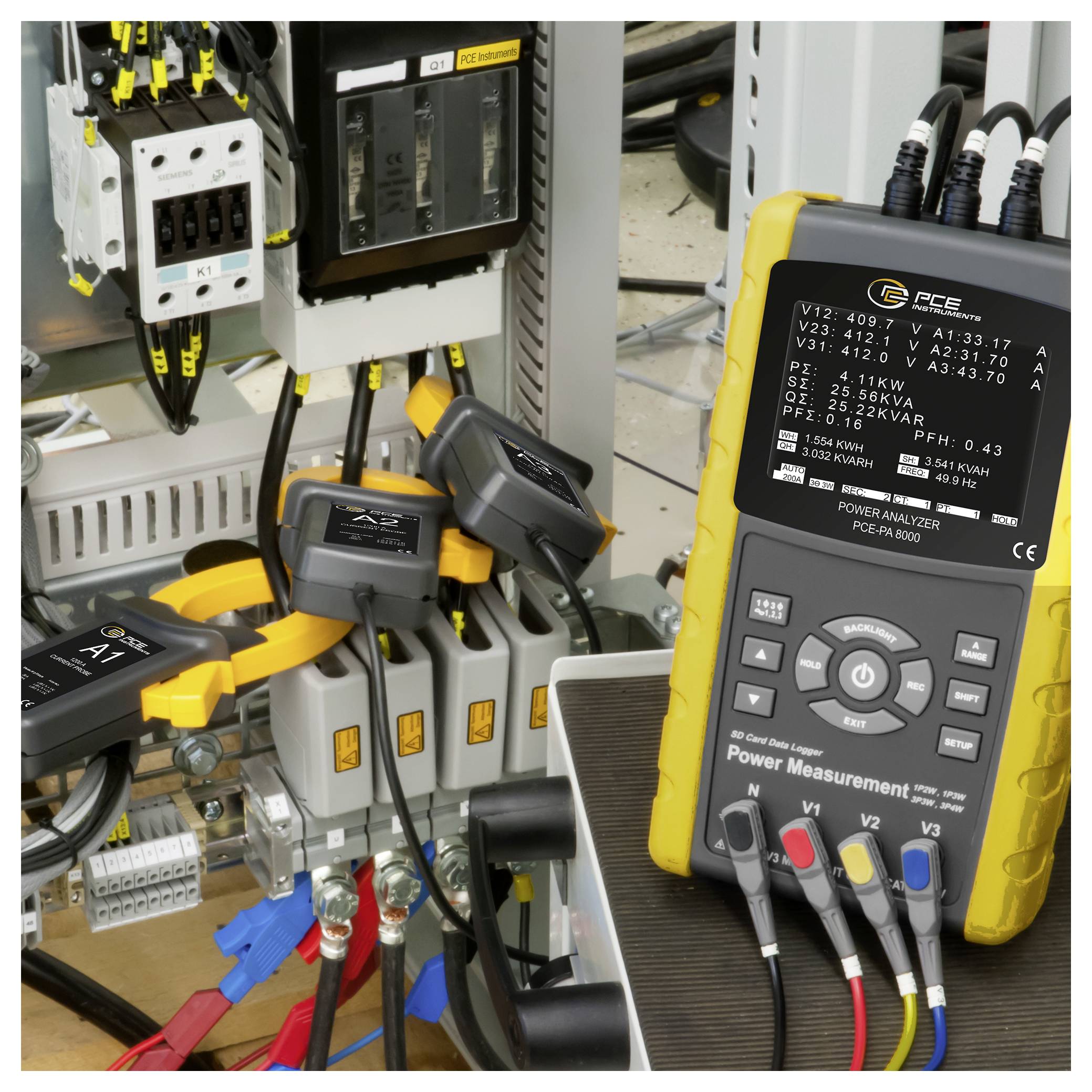

A 3 fázisú teljesítménymérő lehetővé teszi a teljesítmény mérését és rögzítését egyfázisú és háromfázisú áramkörökben. Hosszú távú mérések végezhetők a 3 fázisú teljesítménymérővel. A mérőeszköz a mérési adatokat egy csatlakoztatható SD-kártyán tárolja XLS formátumban. Ez lehetővé teszi a mérési adatok kényelmes kiértékelését a számítógépen. A felvételi intervallum 2 ... 7200 másodperc szabadon választható.
A fogyasztásmérő képes energiamérések elvégzésére, valamint a teljesítménytényező és a fázisszög meghatározására. A 3 fázisú teljesítménymérő áramfogói legfeljebb 50 mm-es vezetőátmérőhöz használhatók. Ezért a mérőeszköz ideálisan alkalmas az energiaellátó hálózatban való használatra. A nagyméretű, 3,7 hüvelykes kijelző lehetővé teszi az összes mérési érték egy pillantással történő leolvasását. Ez lehetővé teszi az aktuális mért értékek gyors elemzését, és áttekintést nyújt az áramról, a feszültségről és az energiafogyasztásról.
Ez a szöveg gépi fordítással készült.
A fogyasztásmérő képes energiamérések elvégzésére, valamint a teljesítménytényező és a fázisszög meghatározására. A 3 fázisú teljesítménymérő áramfogói legfeljebb 50 mm-es vezetőátmérőhöz használhatók. Ezért a mérőeszköz ideálisan alkalmas az energiaellátó hálózatban való használatra. A nagyméretű, 3,7 hüvelykes kijelző lehetővé teszi az összes mérési érték egy pillantással történő leolvasását. Ez lehetővé teszi az aktuális mért értékek gyors elemzését, és áttekintést nyújt az áramról, a feszültségről és az energiafogyasztásról.
Ez a szöveg gépi fordítással készült.

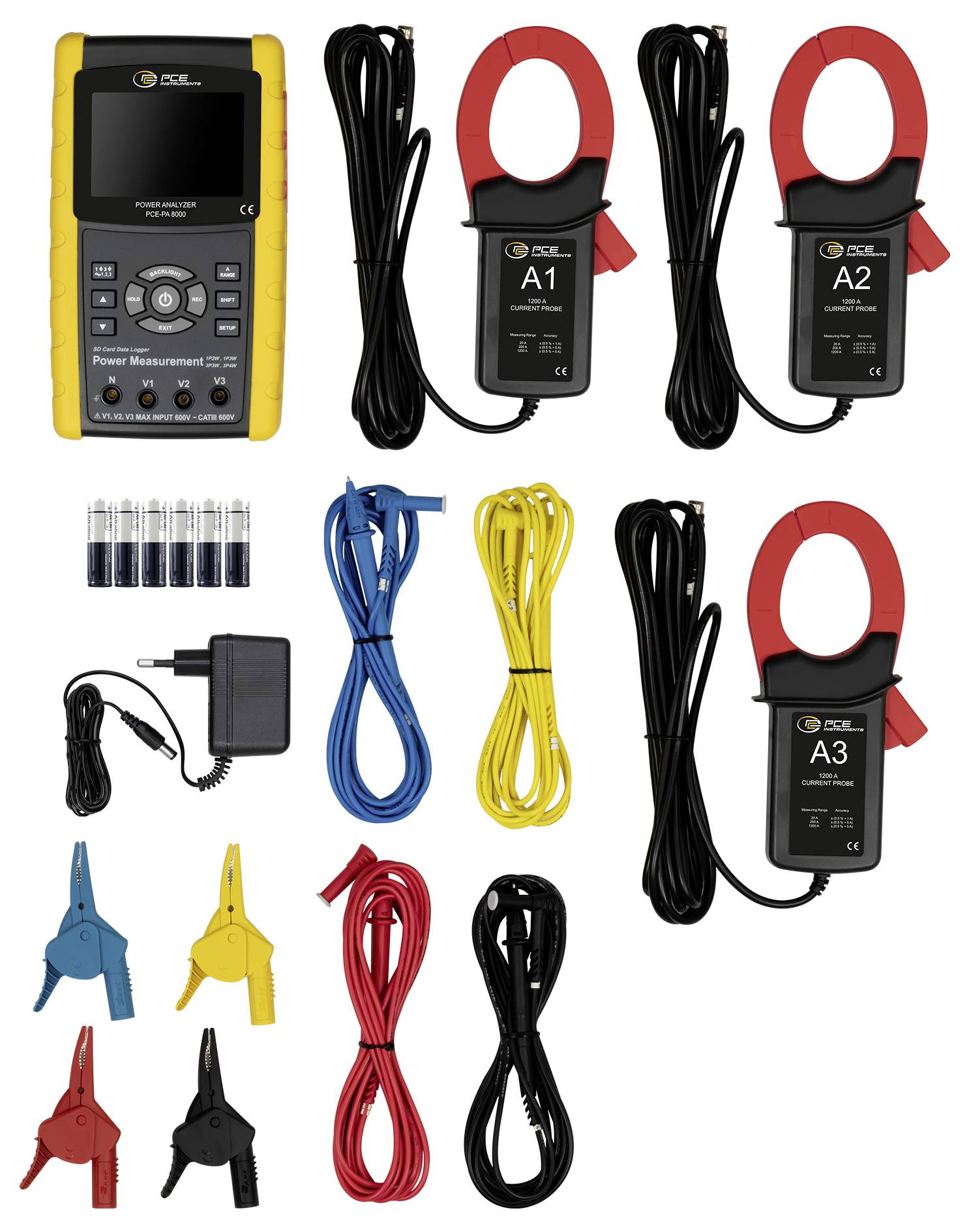

Szállítás tartalma
- 1 x 3 fázisú fogyasztásmérő PCE-PA 8000-ICA

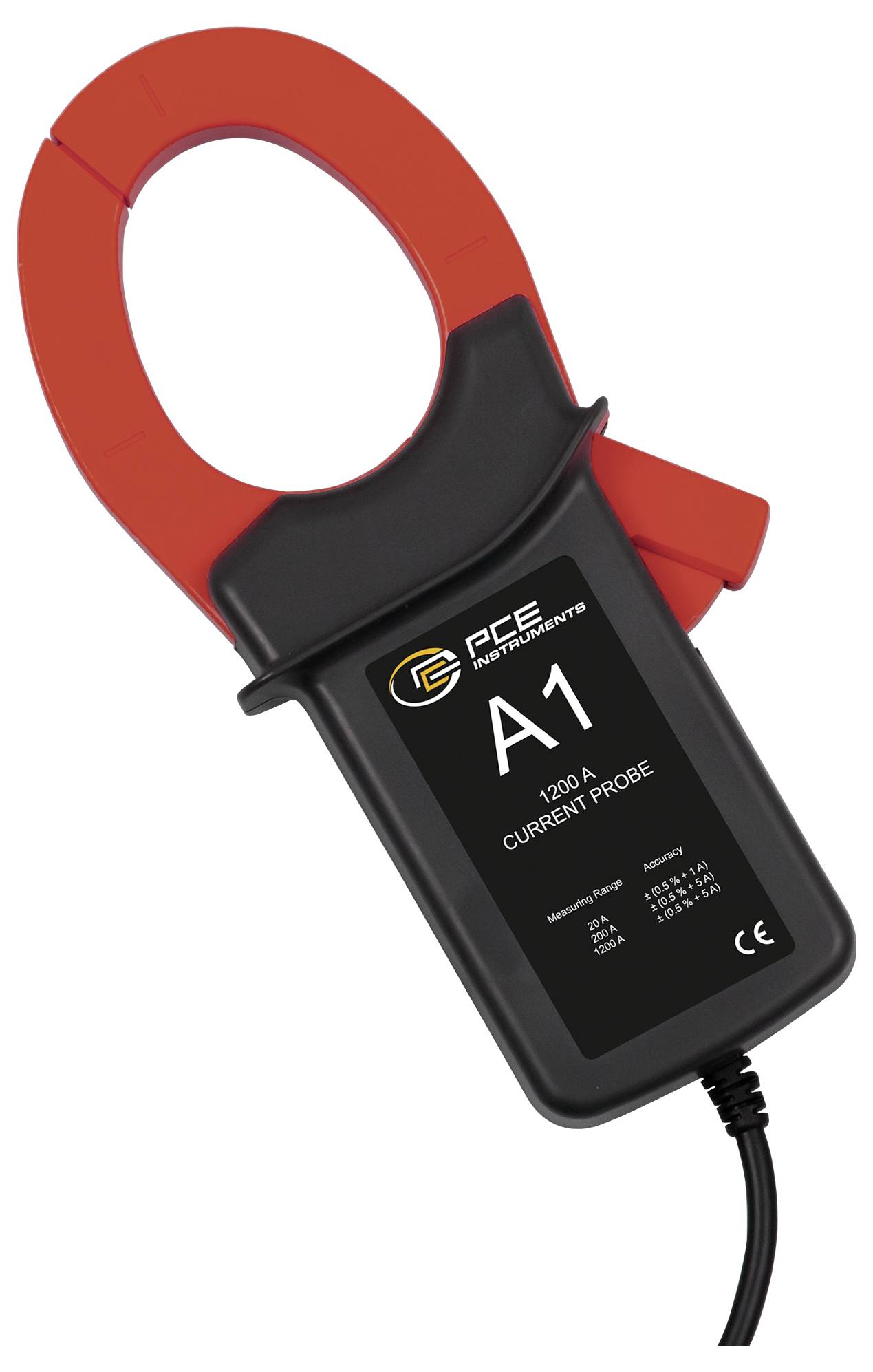

- 3 db áramfogó
- 4 db mérőzsinór
- 4 x krokodilcsipesz
- 1 db 2 GB-os SD memóriakártya
- 1 db 9 V-os egyenáramú tápegység
- 8 db 1,5 V-os AA elem

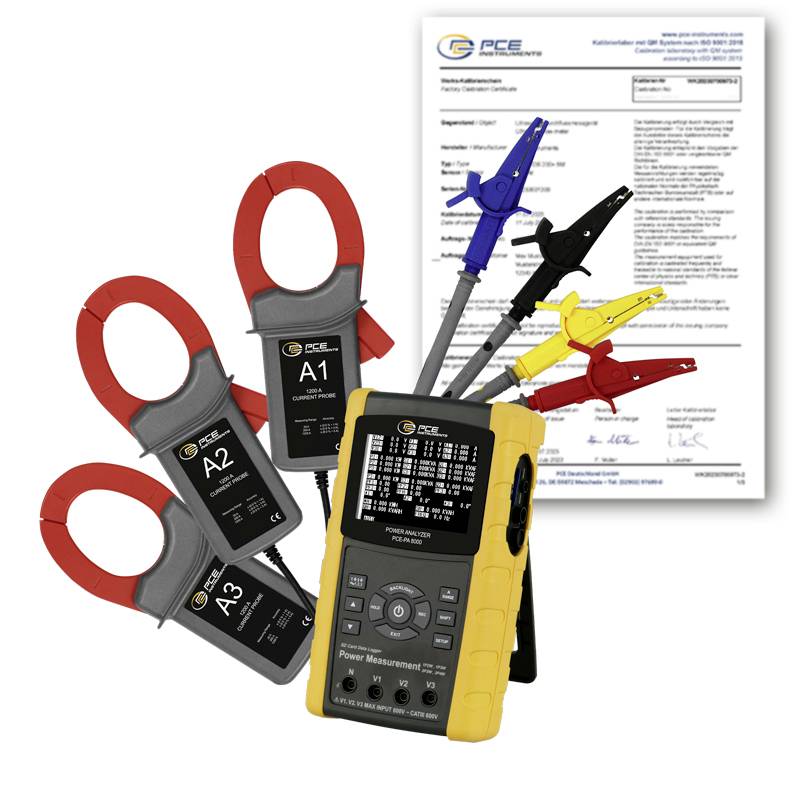

- 1 db ISO kalibrációs tanúsítvány
