PCE Instruments PCE-PA 8300-1-ICA hálózat analizáló készülék Kalibráció (ISO) 3 fázisú adatgyűjtő funkcióval, lakatfogóv
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Főbb jellemzők
PCE Instruments teljesítménymérő PCE-PA 8300-1-ICA
- 3 fázisú teljesítmény- és hálózati zavaranalizátor
- Mérés akár 1200 A AC áramerősségig
- Harmonikus és harmonikus elemzés
- Látszólagos, aktív és reaktív teljesítmény mérése
- Teljesítménytényező mérése
- Különböző gyártók áramfogói csatlakoztathatók.
- SD kártya memória
- Beállítható rögzítési időköz
- Akár 600 V AC-ig mérhető
- Fázisszög / frekvencia mérése
- Grafikus kijelző harmonikus ábrázolással
- Masszív ház
- Automatikus tartományválasztás (AC V)
- beleértve az ISO kalibrációs tanúsítványt
Műszaki adatok
- Váltakozófeszültség (AC)
- Mérési tartomány 10 ... 600 V
- Pontosság ±(0,5% +0,5V)
- Túlterhelés 720 V RMS
- váltóáram AC
- Mérési tartomány 0,2 ... 10 A
- Felbontás 0,001 A
- Pontosság ±(0,5% +0,1 A)
- 1300 A túlterhelés áramfogóval
- Frekvenciatartomány 40 ... 1000 Hz
- váltóáram AC
- Mérési tartomány 10 ... 20 A
- Felbontás 0,01 A
- Pontosság ±(0,5% +0,1 A)
- Frekvenciatartomány 40 ... 1000 Hz
- váltóáram AC
- Mérési tartomány 0,2 ... 100 A
- Felbontás 0,01 mA
- Pontosság ±(0,5% +0,5A)
- Frekvenciatartomány 40 ... 1000 Hz
- váltóáram AC
- Mérési tartomány 100 ... 200 A
- Felbontás 0,1 A
- Pontosság ±(0,5% +0,5A)
- Frekvenciatartomány 40 ... 1000 Hz
- váltóáram AC
- Mérési tartomány 0,2 ... 1000 A
- Felbontás 0,1 mA
- Pontosság ±(0,5% +5 A)
- Frekvenciatartomány 40 ... 1000 Hz
- váltóáram AC
- Mérési tartomány 1000 ... 1200 A
- 1. A. felbontás
- Pontosság ±(0,5% +5 A)
- Frekvenciatartomány 40 ... 1000 Hz
- Hatásos teljesítmény
- Mérési tartomány 0 ... 9,999 kW
- Felbontás 0,001 W
- Pontosság ±(1% +0,008 kW)
- Hatásos teljesítmény
- mérési tartományt 10 kW
- Mérési tartomány. 99,99 kW
- Felbontás 0,01 kVAR
- Pontosság ±(1% +0,08 kW) W
- Hatásos teljesítmény
- Mérési tartomány 100 ... 999,9 kW
- Felbontás: 0,1 kW
- Pontosság ±(1% +0,8 kW)
- Hatásos teljesítmény
- Mérési tartomány 1 ... 9,999 MW
- Felbontás 0,001 MW
- Pontosság ±(1% +0,008 MW)
- Meddő teljesítmény
- Mérési tartomány 0 ... 9999 kVAR
- Felbontás 0,001 kVAR
- Pontosság ±(1% +0,008 kVAR)
- Meddő teljesítmény
- Mérési tartomány 10 ... 99,99 kVAR
- Felbontás 0,01 kVAR
- Pontosság ±(1% +0,08 kVAR)
- Meddő teljesítmény
- Mérési tartomány 100 ... 999,9 kVAR
- Felbontás 0,1 kVAR
- Pontosság ±(1% +0,8 kVAR)
- Meddő teljesítmény
- Mérési tartomány 1 ... 9 999 MVAR
- Felbontás 0,001 MVAR
- Pontosság ±(1% +0,008 MVAR),
- fázisszög
- Mérési tartomány -180 ... +180 °-os
- Felbontás 0,1°
- Pontosság ±1°
- Látszólagos teljesítmény
- Mérési tartomány 0 ... 9999 kVA
- Felbontás 0,001 kVA
- Pontosság ±(1% +0,008 kVA)
- Látszólagos teljesítmény
- Mérési tartomány 10 ... 99,99 kVA
- Felbontás 0,01 kW
- Pontosság ±(1% +0,08 kVA),
- Látszólagos teljesítmény
- Mérési tartomány 100 ... 999,9 kVA
- Felbontás 0,1 kVA
- Pontosság ±(1% +0,8 kVA)
- Látszólagos teljesítmény
- Mérési tartomány 1 ... 9999 MVA
- Felbontás 0,001 MVA
- Pontosság ±(1% +0,008 MVA)
- Teljesítmény-tényező
- Mérési tartomány 0 ... 1
- Felbontás 0,01
- Pontosság ±0,04
- Hatásos energia
- Mérési tartomány 0 ... 9999 kWh
- Felbontás 0,001 kVAh
- Pontosság ±(2% +0,008 kWh)
- Hatásos energia
- Mérési tartomány 10 ... 99,99 kWh
- Felbontás 0,01 kWh
- Pontosság ±(2% +0,08 kWh)
- Hatásos energia
- Mérési tartomány 100 ... 999,9 kWh
- Felbontás 0,1 kWh
- Pontosság ±(2% +0,8 kWh)
- Hatásos energia
- Mérési tartomány 1 ... 9,999 MWh
- Felbontás 0,001 MWh
- Pontosság ±(2% +0,008 MWh)
- Látszólagos energia
- Mérési tartomány 0 ... 9999 kVAh
- Felbontás 0,001 kVAh
- Pontosság ±(2% +0,008 kVAh)
- Látszólagos energia
- Mérési tartomány 10 ... 99,99 kVAh
- Felbontás 0,01 kVAh
- Pontosság ±(2% +0,08 kVAh)
- Látszólagos energia
- Mérési tartomány 100 ... 999,9 kVAh
- Felbontás 0,1 kVAh
- Pontosság ±(2% +0,8 kVAh)
- Látszólagos energia
- Mérési tartomány 1 ... 9 999 MVAH
- Felbontás 0,001 MVAH
- Pontosság ±(2% +0,008 MVAh)
- Reaktív energia
- Mérési tartomány 0 ... 9999 kvarh
- Felbontás 0,001 kvarh
- Pontosság ±(2% +0,008 kVARh)
- Reaktív energia
- Mérési tartomány 10 ... 99,99 kvarh
- Felbontás 0,01 kvarh
- Pontosság ±(2% +0,08 kVARh)
- Reaktív energia
- Mérési tartomány 100 ... 999,9 kvarh
- Felbontás 0,1 kvarh
- Pontosság ±(2% +0,8 kVARh)
- Reaktív energia
- Mérési tartomány 1 ... 9999 MVARh
- Felbontás 0,001 MVARh
- Pontosság ±(2% +0,008 MVARh)
- frekvencia
- Mérési tartomány 45 ... 65 Hz
- Felbontás 0,1 Hz
- Pontosság ±0,1 Hz
- Harmonikus mérés
- Mérési tartomány 1 ... 50 sorszám
- Áramtartomány 0,2 ... 1200 A
- Feszültségtartomány 10 ... 600 V
- Általános műszaki adatok
- Mérési függvények HOLD
- Frekvencia 40 ... 1000 Hz
- Kijelző típusa: LCD háttérvilágítással
- Kijelző mérete 3,7 hüvelyk
- SD-kártya adathordozó
- Tárolókapacitás: 4 GB
- 2 másodperces tárolási intervallum
- Tárolási intervallum akár 120 perc.
- Csatlakozó: RS232
- Szabvány(ok) IEC 1010
- Mérőeszköz áramfelvétele: 500 mA DC
- Áramfelvétel áramfogóval 34 mA DC
- Maximális kábelátmérő 50 mm
- Biztonsági szabvány CAT III 600 V
- Áramszorító méretei: 210 x 64 x 33 mm, szorítópofa: 86 mm (külső)
- Mérési tartomány kiválasztása: Automatikus, Manuális
- Menü nyelve: angol (USA), angol (Egyesült Királyság)
- Védettségi osztály (eszköz) IP20
- Feszültség ellátás 9V
- Csatlakozó típusa: Eszköz - Európai csatlakozó
- Újratölthető akkumulátor 8 x 1,5 V AA elem, alkáli-mangán
- Kapacitás 3000 mAh
- Üzemeltetési feltételek 0 ... 50 °C, 10 ... 80 % rel. páratartalom
- Tárolási feltételek 0 ... 50 °C, 10 ... 80 % rel. páratartalom
- Méretek (H x Sz x M) 225 x 125 x 64 mm
- Súly 1010 g
- Termék típus
hálózat analizáló készülék
- Mérési kategória
CAT III 600 V
- Kijelző
LCD;
- Fázisfelismerés
Igen / Igen
ISO
- Tápellátás
9 V
- Méret
(H x Sz x Ma) 225 x 125 x 64 mm
- Súly
1010 g
- Kalibrálási teljesítmény
beleértve az ISO kalibrációs tanúsítványt
- Mérésmód
3 fázisú
- Jellemzők
adatgyűjtő funkcióval
lakatfogóval
Energiamérések
- Szélesség
125 mm
- Magasság
64 mm
- Hossz
225 mm
- Csatlakozók
RS-232
- Műanyagmentes csomagolás
Műanyagmentes csomagolás
Dokumentumok és letöltések
Adatlap
Adatlap 3812651 PCE Instruments PCE-PA 8300-1-ICA hálózat analizáló készülék Kalibráció (ISO) 3 fázisú adatgyűjtő funkcióval, lakatfogóv
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3812651 PCE Instruments PCE-PA 8300-1-ICA hálózat analizáló készülék Kalibráció (ISO) 3 fázisú adatgyűjtő funkcióval, lakatfogóv
Leírás

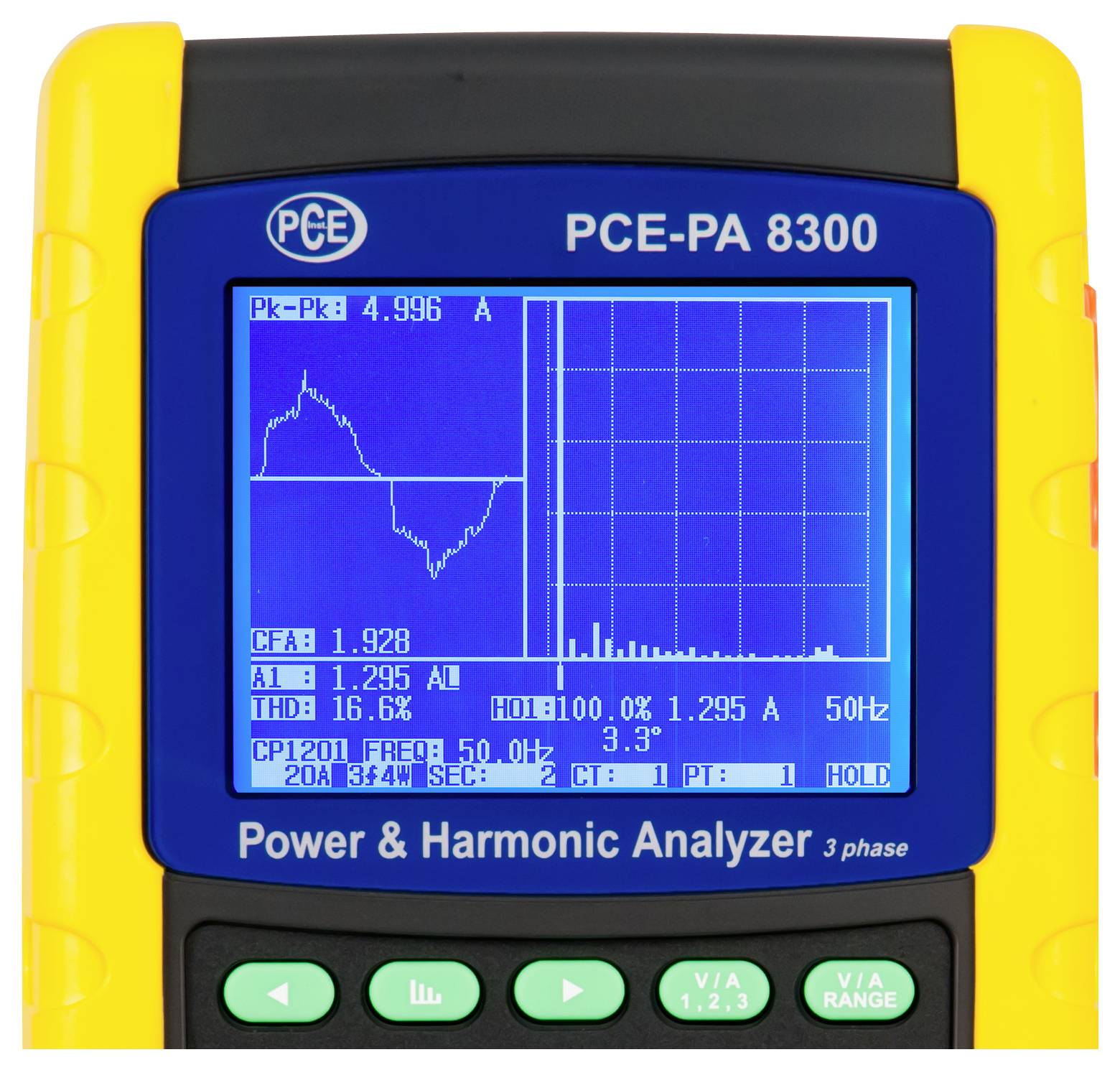

A teljesítménymérő a könnyű használhatóságával lenyűgöző. A teljesítménymérő az összes mért értéket SD-kártyán tárolja. A teljesítménymérő használható teljesítménymérésre és hálózatelemzésre. A teljesítménymérővel a teljesítmény 9999 MW-ig mérhető. Hálózati elemzéshez a teljesítménymérő pontosan meg tudja határozni a harmonikusokat és a felhangokat az 50. rendig.

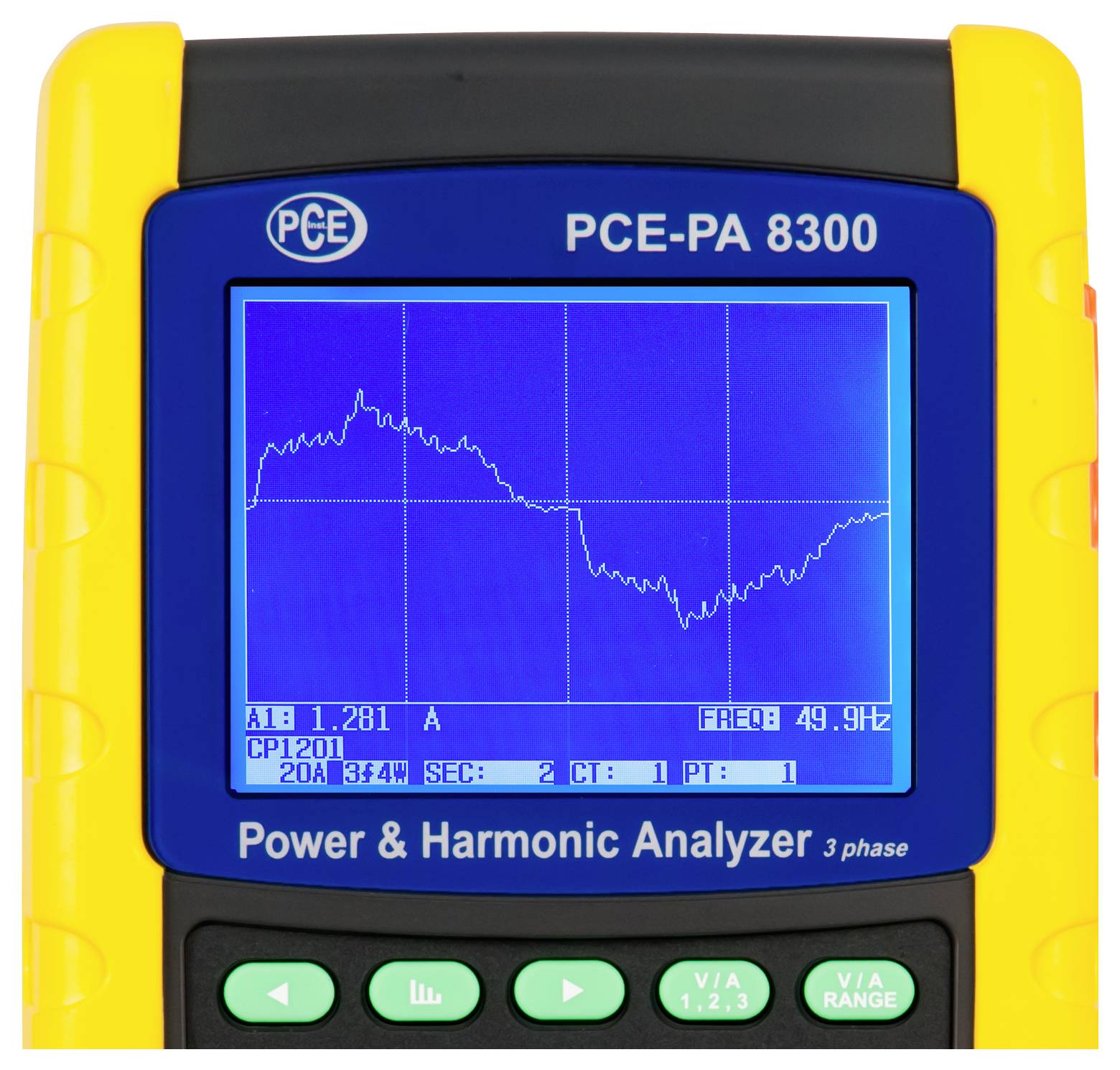

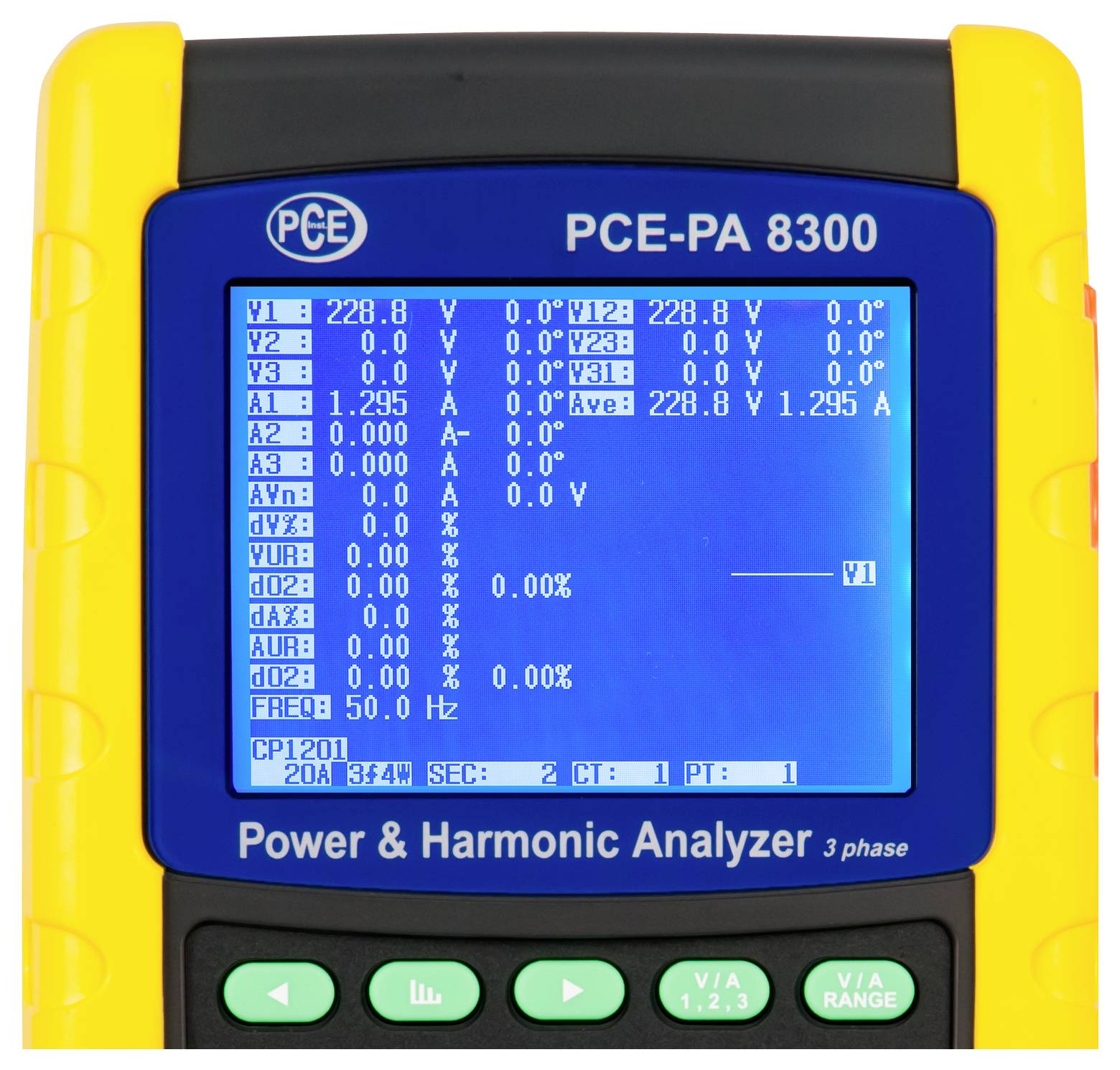

Minden mért érték megjelenik a grafikus LCD kijelzőn. Ezért nem jelent problémát a hálózati torzítások megjelenítése a teljesítménymérő segítségével. A pontos hálózati és teljesítményelemzés érdekében a mérési adatok SD-memóriakártyán tárolhatók szabadon állítható tárolási intervallummal. Ez lehetővé teszi a hosszú távú felvételeket a teljesítménymérővel.
Ez a szöveg gépi fordítással készült.
Minden mért érték megjelenik a grafikus LCD kijelzőn. Ezért nem jelent problémát a hálózati torzítások megjelenítése a teljesítménymérő segítségével. A pontos hálózati és teljesítményelemzés érdekében a mérési adatok SD-memóriakártyán tárolhatók szabadon állítható tárolási intervallummal. Ez lehetővé teszi a hosszú távú felvételeket a teljesítménymérővel.
Ez a szöveg gépi fordítással készült.

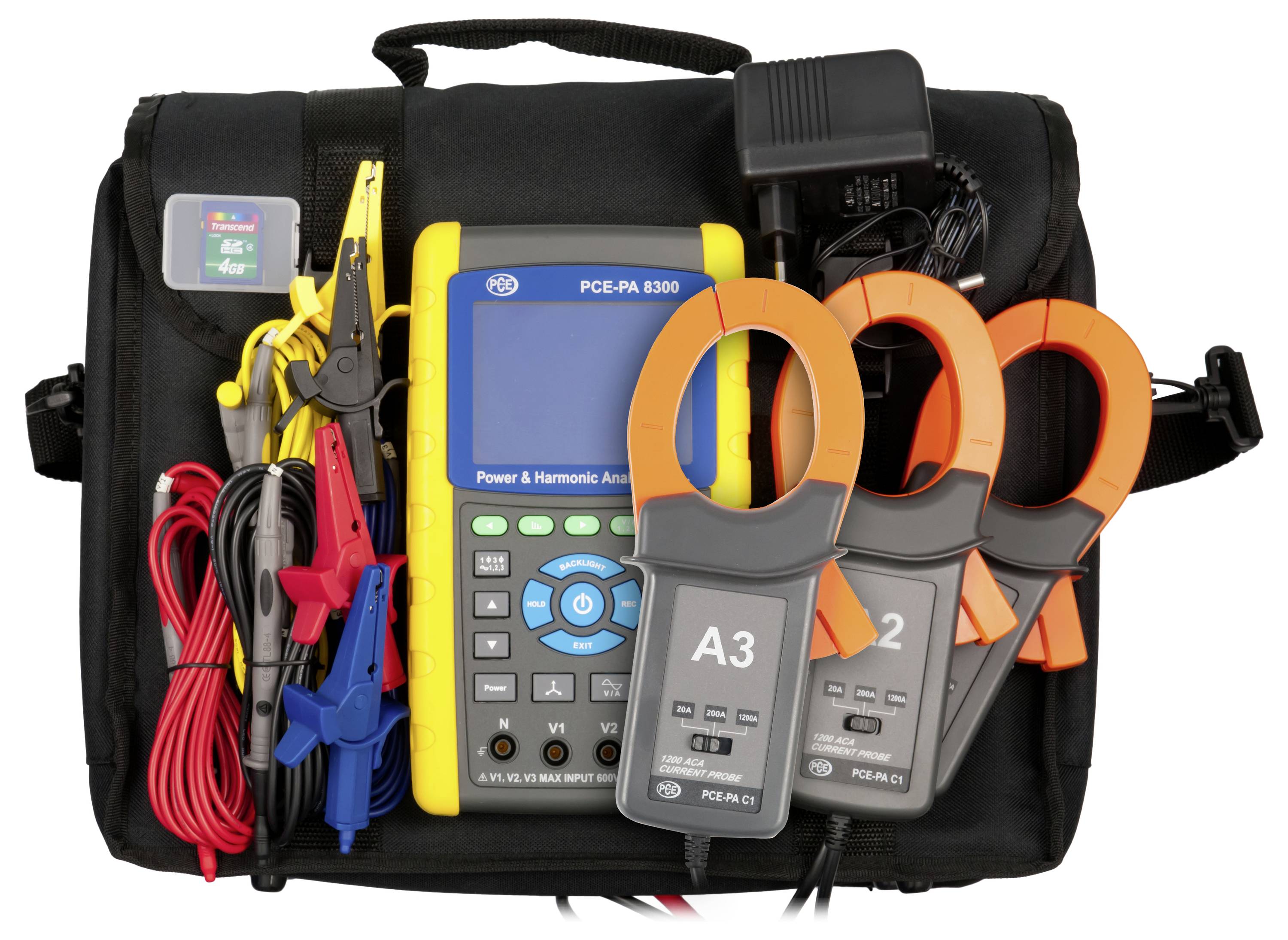

Szállítás tartalma
- 1 x PCE-PA 8300-1-ICA teljesítménymérő
- 3 db áramfogó
- 4 db szigetelt krokodilcsipesz
- 4 db biztonsági mérőzsinór
- 6 db 1,5 V-os AA elem
- 1 db 9 V-os hálózati adapter
- 1 db szerszámtáska
- 1 db 2 GB SD memóriakártya
- Használati útmutató
- 1 db ISO kalibrációs tanúsítvány
