PCE Instruments PCE-PA 8500 HP-ICA hálózat analizáló készülék Kalibráció (ISO) 1 fázisú, 3 fázisú adatgyűjtő funkcióval,
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Főbb jellemzők
PCE Instruments teljesítményanalizátor PCE-PA 8500 HP-ICA
- Feszültség, áram, frekvencia, harmonikusok és bekapcsolási áram mérése
- Teljesítmény- és energiamérés
- Hálózati letörések, tüskék és villódzás
- A hullámforma és a vektorgrafika grafikus ábrázolása
- Adatrögzítő 8 GB tárhellyel
- LAN és USB adatinterfész
- beleértve a rugalmas áramszorítókat akár 1500 A-ig
- Vizsgálati szabványok: IEC61000-4-30, 61000-4-15, 61000-4-7, EN50160

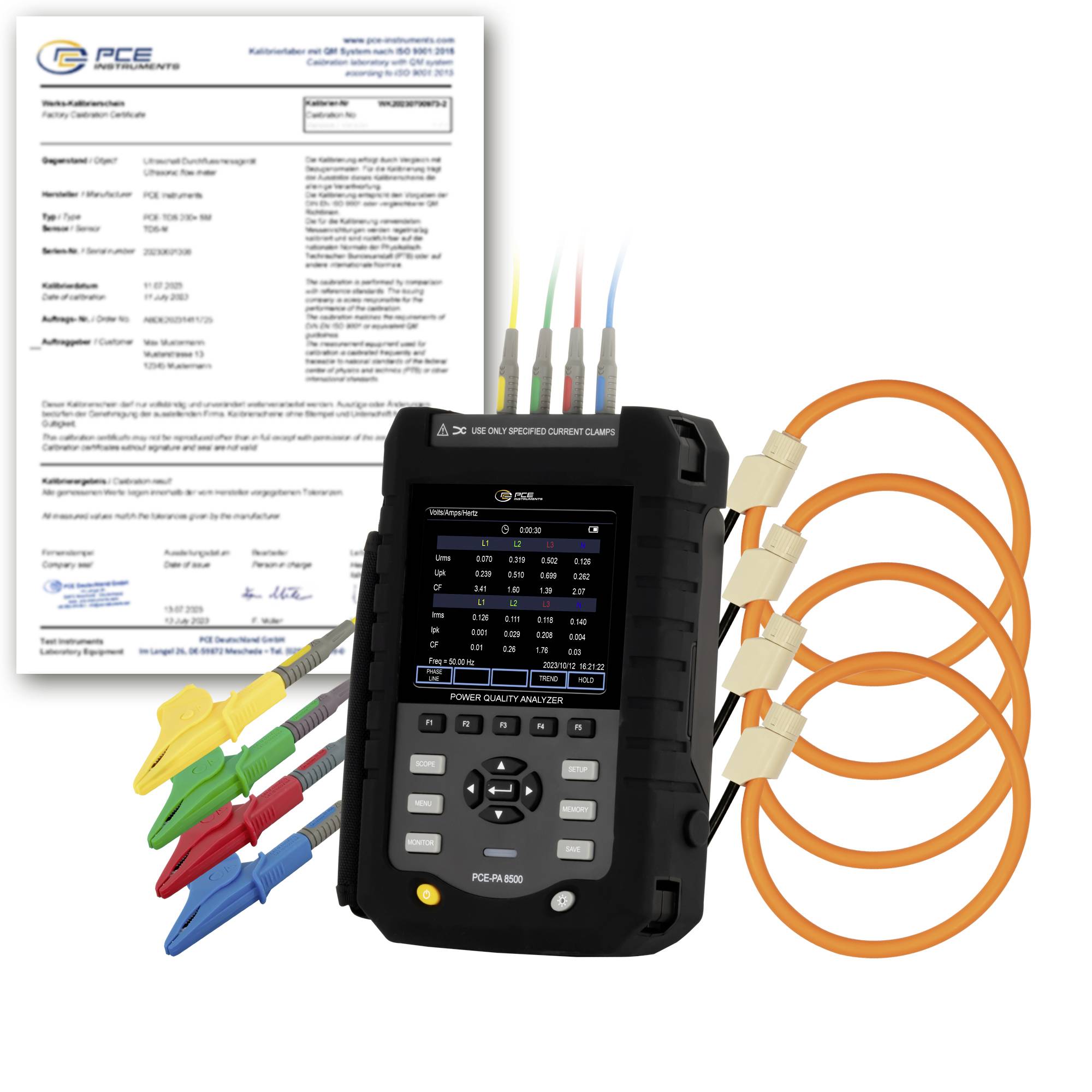

- beleértve az ISO kalibrációs tanúsítványt
Műszaki adatok
- Egyenfeszültség
- Mérési tartomány 1 ... 1000 V
- Felbontás 0,1 V
- Pontosság a leolvasott érték ±0,5%-a.
- Váltakozófeszültség (AC)
- Mérési tartomány 1 ... 1000 V
- Felbontás 0,1 V
- Pontosság a leolvasott érték ±0,5%-a.
- váltóáram AC
- Mérési tartomány 1 ... 1500 A
- Felbontás 0,1 A
- Pontosság a leolvasott érték ±3%-a.
- Bekapcsolási áram
- Mérési tartomány 1 ... 1500 A AC
- Felbontás 0,1 A AC
- Pontosság a leolvasott érték ±3%-a.
- Teljesítmény-tényező
- Mérési tartomány 0 ... 1
- Felbontás 0,01
- Pontosság ±0,03
- frekvencia
- Mérési tartomány 42,5 ... 57,5 Hz
- Felbontás 0,01 Hz
- Pontosság ±0,01 Hz
- frekvencia
- Mérési tartomány 51 ... 69 Hz
- Felbontás 0,01 Hz
- Pontosság ±0,01 Hz
- frekvencia
- Mérési tartomány 385 ... 414 Hz
- Felbontás 0,01 Hz
- Pontosság ±0,01 Hz
- Harmonikus mérés
- Mérési tartomány 1 ... 50 sorszám
- Áramtartomány 0 ... 100 %
- Feszültségtartomány 0 ... 100 %
- THD-tartomány 0 ... 100 %
- Általános műszaki adatok
- Kijelző típusa: TFT színes kijelző
- Kijelző mérete 2,6 hüvelyk
- Adathordozó Belső tároló
- Tároló kapacitás: 8 GB
- 1 másodperces tárolási intervallum
- Tárolási intervallum akár 60 perc.

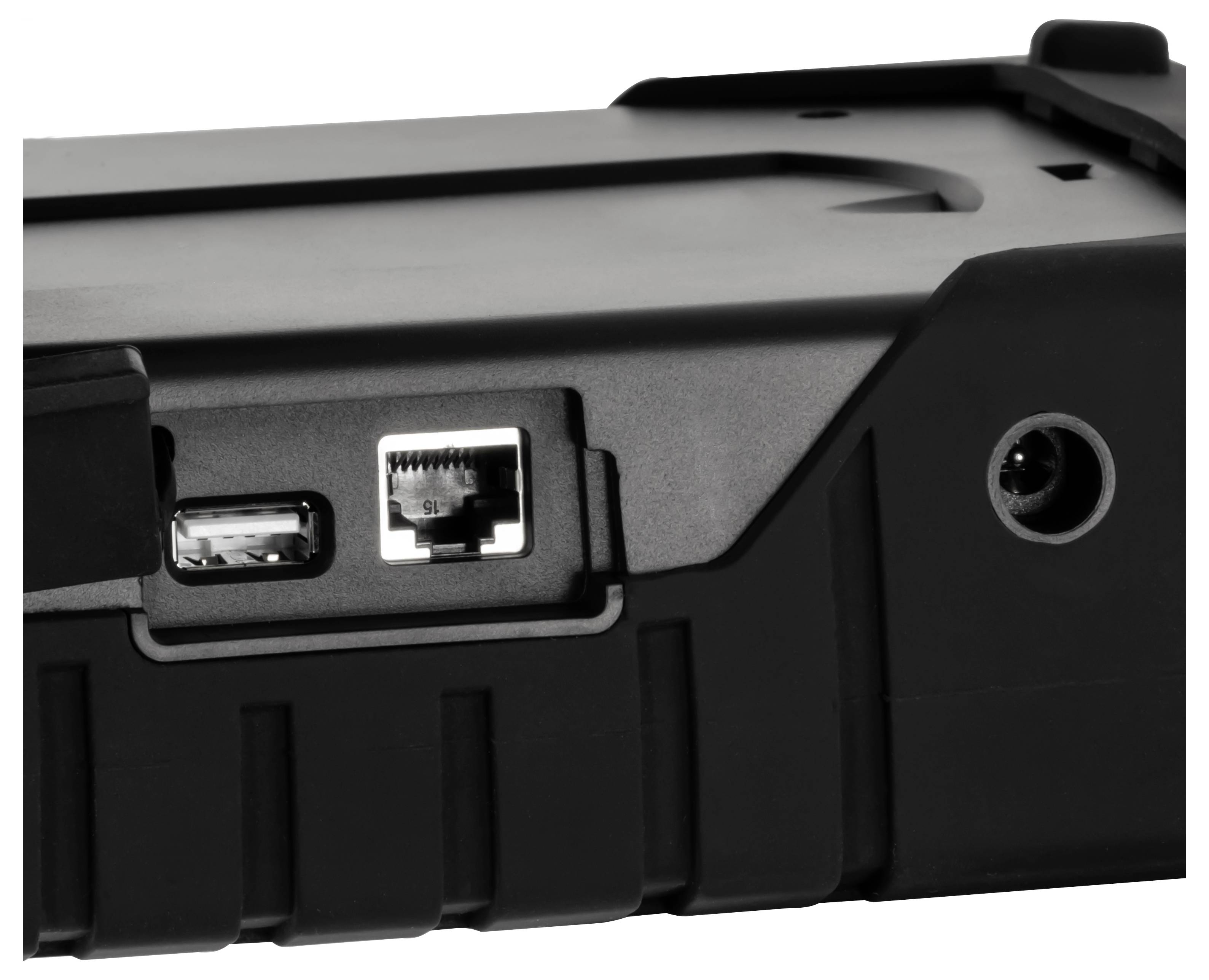

- USB csatlakozó, Ethernet
- Szabvány(ok) IEC61000-4-30, EN50160, IEC61000-4-15, IEC61000-4-7, IEC 61010-1
- Biztonsági szabvány CAT IV 600 V, CAT III 1000 V
- Menü nyelvei: török, angol (amerikai), lengyel, spanyol, német, kínai, orosz, francia, portugál, koreai
- Védettségi osztály (eszköz) IP41
- Tápegység 220 ... 240 V AC
- Dugó típusa: Schuko dugó
- Kapacitás 3800 mAh
- Üzemeltetési feltételek 0 ... 40 °C, 0 ... 90 % rel. páratartalom
- Tárolási körülmények -20 ... 60 °C, 0 ... 90 % rel. páratartalom
- Méretek (H x Sz x M) 260 x 190 x 67 mm
- Súly: 1880 g
- Dugó
Védőérintkezős csatlakozódugó
- Termék típus
hálózat analizáló készülék
- Mérési kategória
CAT IV 600 V
CAT III 1000 V
- Kijelző
2,6 hüvelykes TFT színes kijelző
- Fázisfelismerés
Igen
- Védővezeték felismerés
Nem
ISO
- Tápellátás
220 - 240 V/AC
- Méret
(H x Sz x Ma) 260 x 190 x 67 mm
- Súly
1880 g
- Kalibrálási teljesítmény
beleértve az ISO kalibrációs tanúsítványt
- Mérésmód
1 fázisú
3 fázisú
- Jellemzők
adatgyűjtő funkcióval
lakatfogóval
Energiamérések
Hibák keresése, elhárítása
Grafikus kijelző
- Szélesség
190 mm
- Magasság
67 mm
- Hossz
260 mm
- Csatlakozók
USB
Ethernet
USB-Device
USB 2.0 alj, B típus
- Műanyagmentes csomagolás
Műanyagmentes csomagolás
Dokumentumok és letöltések
Adatlap
Adatlap 3812653 PCE Instruments PCE-PA 8500 HP-ICA hálózat analizáló készülék Kalibráció (ISO) 1 fázisú, 3 fázisú adatgyűjtő funkcióval,
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3812653 PCE Instruments PCE-PA 8500 HP-ICA hálózat analizáló készülék Kalibráció (ISO) 1 fázisú, 3 fázisú adatgyűjtő funkcióval,
Leírás
A teljesítményanalizátor újraértelmezi az elektromos méréstechnika szabványait, és átfogó funkciókat kínál a precíz és részletes mérésekhez. A teljesítményanalizátor lehetővé teszi az elektromos feszültség, áram, frekvencia, harmonikusok és bekapcsolási áramok pontos mérését. Ezenkívül precíz teljesítmény- és energiamérések is elvégezhetők, lehetővé téve az energiafogyasztás pontos monitorozását és optimalizálását.

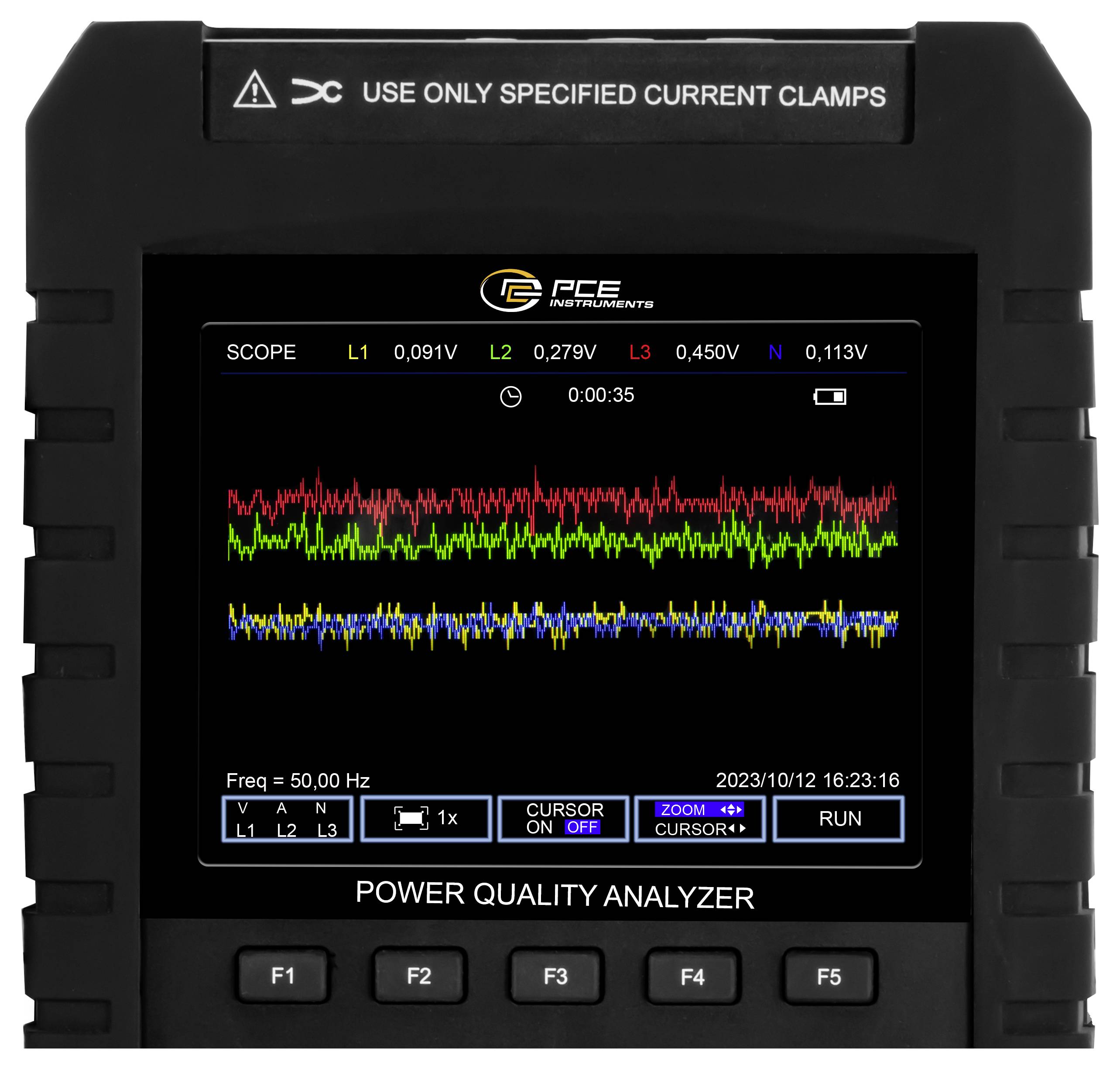

A hullámformák és a vektorgrafika grafikus ábrázolásának segítségével a felhasználók vizuálisan rögzíthetik és elemezhetik az elektromos jeleket. Ezek a funkciók betekintést nyújtanak az elektromos áram minőségébe, és segítenek a hálózatban fellépő problémák azonosításában. A készülék képes betörések, feszültségcsúcsok vagy ingadozások észlelésére és megjelenítésére is.
Ez a széles mérési tartomány vagy a kívánt kiválasztás lehetővé teszi az integrált adatgyűjtő számára, hogy a nagylelkű 8 GB-os memóriájával kiterjedt mérési adatokat tároljon és archiváljon későbbi kiértékelés céljából. Ez biztosítja a folyamatos adatgyűjtést, amely idővezérelt is. A teljesítményanalizátor LAN és USB csatlakozókkal van felszerelve, ami kényelmes adatátvitelt és távvezérlést tesz lehetővé. Ezek az interfészek zökkenőmentesen integrálják a teljesítményanalizátort a meglévő hálózatokba és rendszerekbe.
A mellékelt, akár 1500 A-es kapacitású flexibilis áramfogók megkönnyítik a nagy áramok mérését, és pontos eredményeket biztosítanak még igényes alkalmazásokban is.
A teljesítménymérő megfelel a nemzetközi vizsgálati szabványoknak (IEC61000-4-30, 61000-4-15, 61000-4-7, EN50160), amelyek garantálják a mérések minőségét és pontosságát, és biztosítják, hogy a készülék megfeleljen a professzionális alkalmazások szigorú követelményeinek.
Akár transzformátorok, világítási rendszerek vagy kapcsolóelektronikai eszközök, például frekvenciaváltók vagy tápegységek működési jellemzőit kell tesztelnie – teljesítményanalizátoraink garantálják a legnagyobb pontosságot, és képesek precízen elemezni még az összetett jelformákat is.
Ez a szöveg gépi fordítással készült.
A hullámformák és a vektorgrafika grafikus ábrázolásának segítségével a felhasználók vizuálisan rögzíthetik és elemezhetik az elektromos jeleket. Ezek a funkciók betekintést nyújtanak az elektromos áram minőségébe, és segítenek a hálózatban fellépő problémák azonosításában. A készülék képes betörések, feszültségcsúcsok vagy ingadozások észlelésére és megjelenítésére is.
Ez a széles mérési tartomány vagy a kívánt kiválasztás lehetővé teszi az integrált adatgyűjtő számára, hogy a nagylelkű 8 GB-os memóriájával kiterjedt mérési adatokat tároljon és archiváljon későbbi kiértékelés céljából. Ez biztosítja a folyamatos adatgyűjtést, amely idővezérelt is. A teljesítményanalizátor LAN és USB csatlakozókkal van felszerelve, ami kényelmes adatátvitelt és távvezérlést tesz lehetővé. Ezek az interfészek zökkenőmentesen integrálják a teljesítményanalizátort a meglévő hálózatokba és rendszerekbe.
A mellékelt, akár 1500 A-es kapacitású flexibilis áramfogók megkönnyítik a nagy áramok mérését, és pontos eredményeket biztosítanak még igényes alkalmazásokban is.
A teljesítménymérő megfelel a nemzetközi vizsgálati szabványoknak (IEC61000-4-30, 61000-4-15, 61000-4-7, EN50160), amelyek garantálják a mérések minőségét és pontosságát, és biztosítják, hogy a készülék megfeleljen a professzionális alkalmazások szigorú követelményeinek.
Akár transzformátorok, világítási rendszerek vagy kapcsolóelektronikai eszközök, például frekvenciaváltók vagy tápegységek működési jellemzőit kell tesztelnie – teljesítményanalizátoraink garantálják a legnagyobb pontosságot, és képesek precízen elemezni még az összetett jelformákat is.
Ez a szöveg gépi fordítással készült.

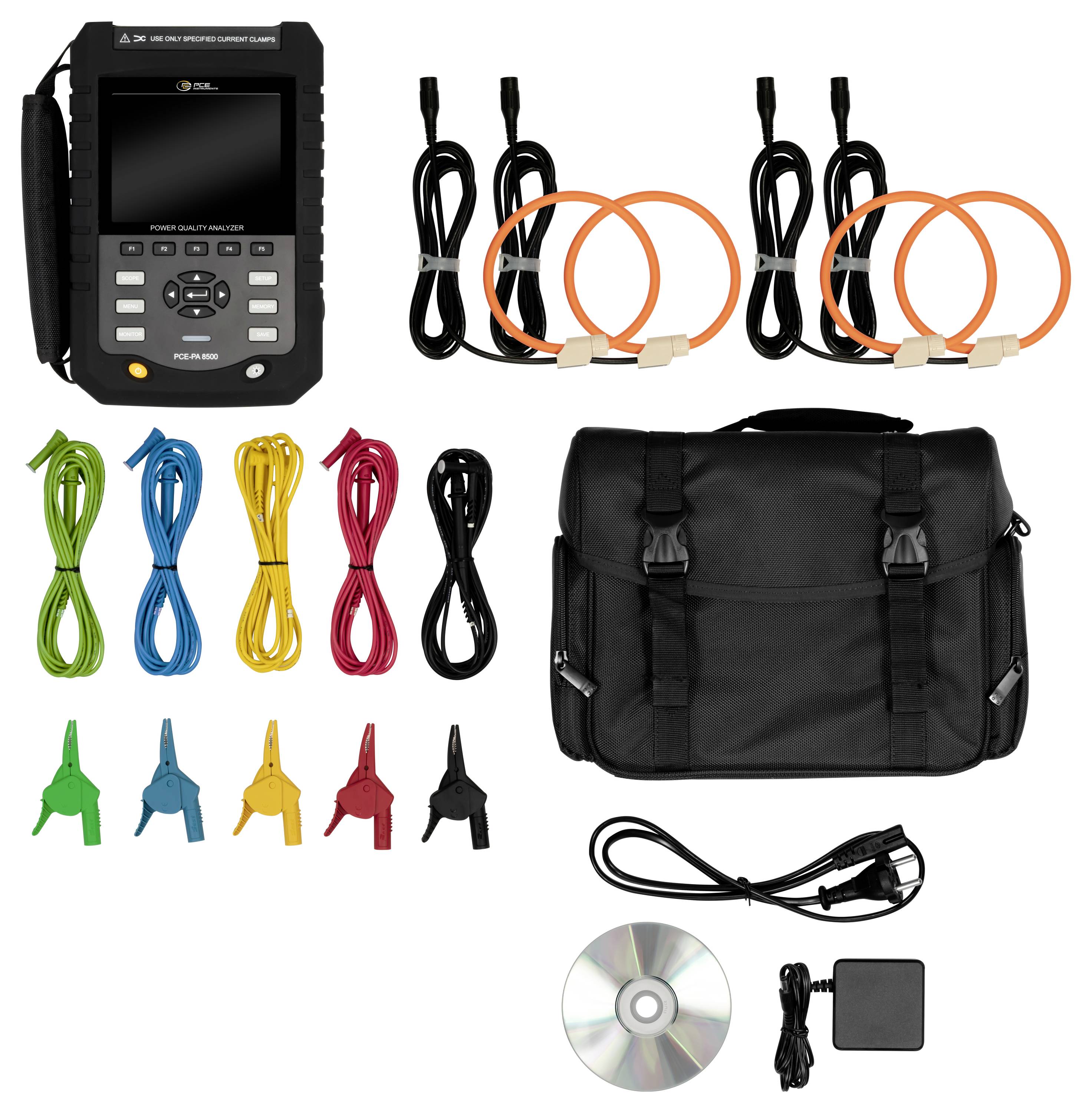

Szállítás tartalma
- 1 x PCE-PA 8500 HP-ICA teljesítménymérő
- 4 db flexibilis áramfogó 1 ... 1500 A AC
- 5 db mérőzsinór (2 m)
- 5 x krokodilcsipesz
- 1 x Szoftver CD (letöltésként is elérhető)
- 1 x 12V DC / 2A tápegység
- 1 db hálózati kábel
- Használati útmutató
- 1 db ISO kalibrációs tanúsítvány
