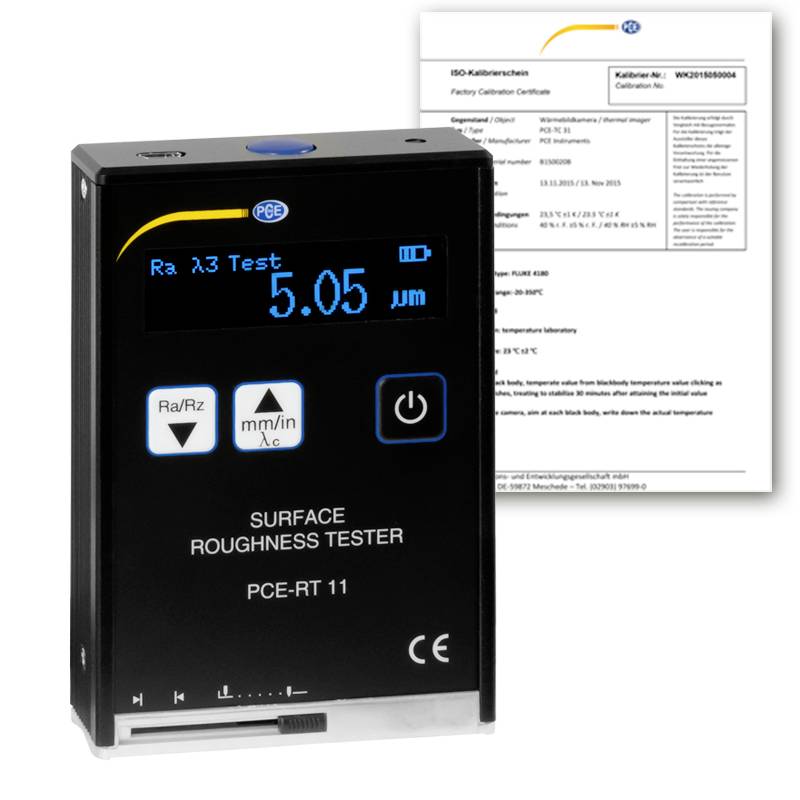

PCE Instruments PCE-RT 11-ICA Érdességmérő Kalibráció (ISO) 0,05 - 50 µm
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Főbb jellemzők
PCE Instruments érdességmérő készülék PCE-RT 11-ICA
- valós idejű akkumulátorjelzővel
- USB csatlakozó:
- egyszerű kalibrálás
- hengerekhez és ferde felületekhez is

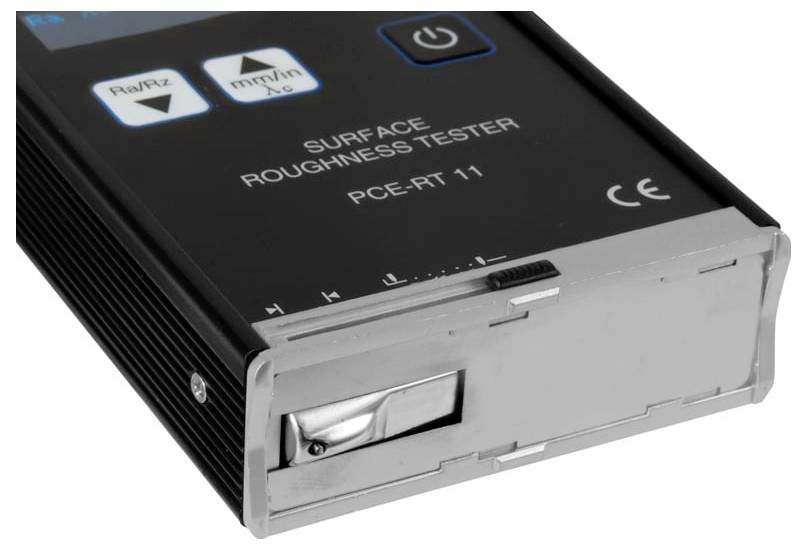

- csúszkával a toll hegyének védelme érdekében
- nagy mérési tartomány
- OLED-kijelző
- érdességi szabvány szerint
- Piezoelektromos kapcsoló
- Háttérvilágítással
- beleértve az ISO kalibrációs tanúsítványt
Műszaki adatok
- érdesség
- Érdességérték Ra, Rq
- Mérési tartomány 0,05 ... 10 µm
- Felbontás 0,01 µm
- Pontosság +/-15%
- érdesség
- Érdességérték Rz, Rt
- Mérési tartomány 0,1 ... 50 µm
- Felbontás 0,1 µm
- Pontosság +/-15%
- Általános műszaki adatok
- Mérési függvények Ra, Rz, Rq, Rt
- Kijelző típusa: OLED
- Mini USB interfész
- Piezoelektromos érzékelő
- Töltési idő: 3 h
- Ismétlési pontosság 12%

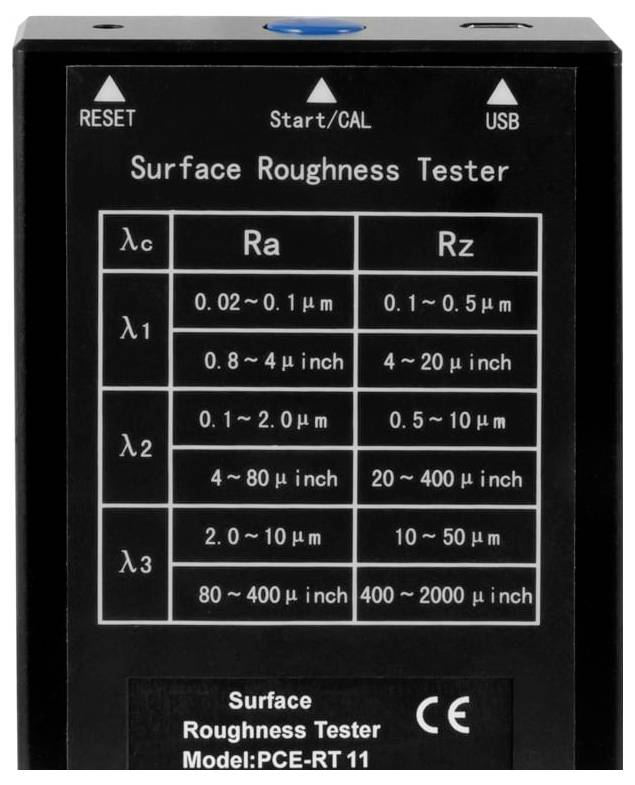

- Határértékek: 0,25 mm, 0,8 mm és 2,5 mm
- Szonda teljes szkennelési távolsága: 6 mm, szkennelési sebesség: 1 mm/s, gyémánt tapintó: 10 µm +/-1 Δm csúcssugár, szondaszög: 90° (+5° vagy -10°)
- Menü nyelve: angol (USA), angol (Egyesült Királyság)
- Védettségi osztály (eszköz) IP20
- Feszültség ellátás 3,7 V
- Csatlakozó típusa: Eszköz - Európai csatlakozó
- Akkumulátor/Újratölthető akkumulátor 1 x 3,7 V belső lítium-ion akkumulátor
- Kapacitás 850 mAh
- Üzemeltetési feltételek -20 ... 40 °C, 0 ... 90 % rel. páratartalom
- Tárolási körülmények -20 ... 40 °C, 0 ... 90 % rel. páratartalom
- Méretek (H x Sz x M) 106 x 70 x 24 mm
- Súly: 200 g
- Termék típus
Érdességmérő
- Mérési tartomány
0,05 - 50 µm
- Kijelző típus
Digitális (OLED)
- Méret
(H x Sz x Ma) 106 x 70 x 24 mm
- Súly
200 g
- Üzemi feszültség
3.7 V
- Tartalom
1 db
- Kalibrálási teljesítmény
beleértve az ISO kalibrációs tanúsítványt
- Szélesség
70 mm
- Magasság
24 mm
- Hossz
106 mm
- Csatlakozók
Mini USB
ISO
- Műanyagmentes csomagolás
Műanyagmentes csomagolás
Dokumentumok és letöltések
Adatlap
Adatlap 3812712 PCE Instruments PCE-RT 11-ICA Érdességmérő Kalibráció (ISO) 0,05 - 50 µm
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3812712 PCE Instruments PCE-RT 11-ICA Érdességmérő Kalibráció (ISO) 0,05 - 50 µm
Leírás
Az érdességmérő eszköz egy hordozható mérőeszköz, amely egyetlen eszközben méri az érdesség mélységét Ra, Rz, Rq és Rt szerint. A kis érdességmérő készüléket kifejezetten az érdesség gyors mérésére tervezték. Az érdesség (korábban érdesség is) a felületfizikából származó kifejezés, amely a felület magasságának egyenetlenségét írja le. Az érdességmérő készülék ugyanazon a piezoelektromos mikrokapcsoló elven működik, mint a nagy pontosságú laboratóriumi mérőeszközök.
Az érdességmérő eszközt különösen könnyű kezelhetősége és magas ismétlési pontossága jellemzi. Egy gombnyomás után az érdességmérő eszköz piezoelektromos mikrokapcsolója néhány másodpercen belül beolvassa a felületet, majd azonnal digitálisan kijelzi az Ra, Rz, Rq vagy Rt értéket, az előre kiválasztott határértéknek megfelelően.
Rz = átlagos érdességmélység
Az átlagos érdességi mélység Rz több szomszédos egyedi mérési szakasz legnagyobb egyedi érdességi mélységeinek számtani átlaga.
Ra = aritmetikai átlagos érdesség
Az Ra az általánosan elfogadott és nemzetközileg használt érdességi paraméter. Ez a referencia szakaszon belüli profileltérések abszolút értékeinek számtani átlaga. A mért Ra numerikus érték mindig kisebb, mint az ugyanazon az érdességi profilon meghatározott Rz érték.
Rt = maximális érdességmélység
Az Rt maximális érdességi mélység a mérési szakasz legmagasabb és legalacsonyabb pontja közötti távolság.
Rq = Négyzetes átlagos érdesség
Az Rq az egyetlen mérési szakaszon belüli összes ordinátaérték négyzetes középértéke. Az Rq az RMS (Root Mean Square) megnevezésnek felel meg.
Ez a szöveg gépi fordítással készült.
Az érdességmérő eszközt különösen könnyű kezelhetősége és magas ismétlési pontossága jellemzi. Egy gombnyomás után az érdességmérő eszköz piezoelektromos mikrokapcsolója néhány másodpercen belül beolvassa a felületet, majd azonnal digitálisan kijelzi az Ra, Rz, Rq vagy Rt értéket, az előre kiválasztott határértéknek megfelelően.
Rz = átlagos érdességmélység
Az átlagos érdességi mélység Rz több szomszédos egyedi mérési szakasz legnagyobb egyedi érdességi mélységeinek számtani átlaga.
Ra = aritmetikai átlagos érdesség
Az Ra az általánosan elfogadott és nemzetközileg használt érdességi paraméter. Ez a referencia szakaszon belüli profileltérések abszolút értékeinek számtani átlaga. A mért Ra numerikus érték mindig kisebb, mint az ugyanazon az érdességi profilon meghatározott Rz érték.
Rt = maximális érdességmélység
Az Rt maximális érdességi mélység a mérési szakasz legmagasabb és legalacsonyabb pontja közötti távolság.
Rq = Négyzetes átlagos érdesség
Az Rq az egyetlen mérési szakaszon belüli összes ordinátaérték négyzetes középértéke. Az Rq az RMS (Root Mean Square) megnevezésnek felel meg.
Ez a szöveg gépi fordítással készült.

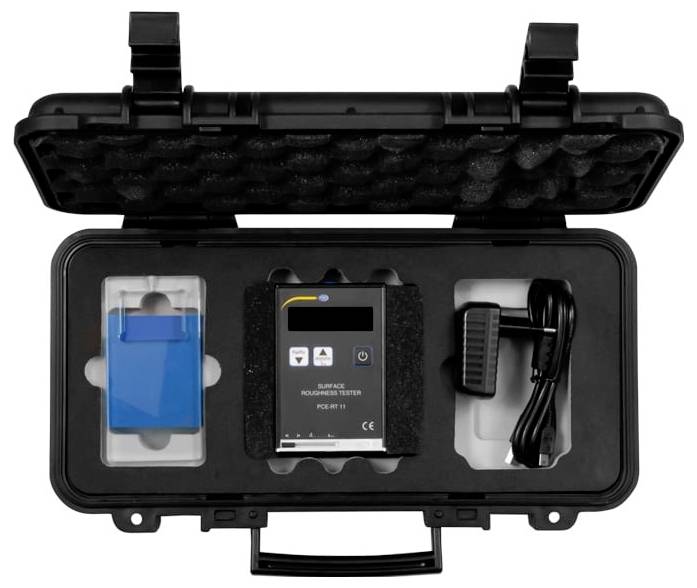

Szállítás tartalma
- 1 x PCE-RT 11-ICA érdességmérő készülék
- 1 x érdességmérő etalon
- 1 db hálózati adapter
- 1 db hordtáska
- Használati útmutató
- 1 db ISO kalibrációs tanúsítvány
