PCE Instruments PCE-RT 1200-ICA Érdességmérő Kalibráció (ISO) 0,05 - 50 µm
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Főbb jellemzők
PCE Instruments érdességmérő készülék PCE-RT 1200-ICA
- nagyon kompakt
- könnyen használható
- egy nagyméretű OLED kijelző
- 4 mérhető érdességparaméter
- Az érdességmérő szondája kiváló minőségű gyémántból készült.
- Az érdességmérő kijelzője táblázatos formában mutatja a mért értékeket.
- A mért értékeket az érdességmérő grafikonként is megjelenítheti.
- micro-USB interfész online adatátvitelhez PC-re (pl. hasznos sorozat- vagy laboratóriumi mérésekhez) beépített újratölthető akkumulátor (3000 mérés egyetlen feltöltéssel (Li-ion))

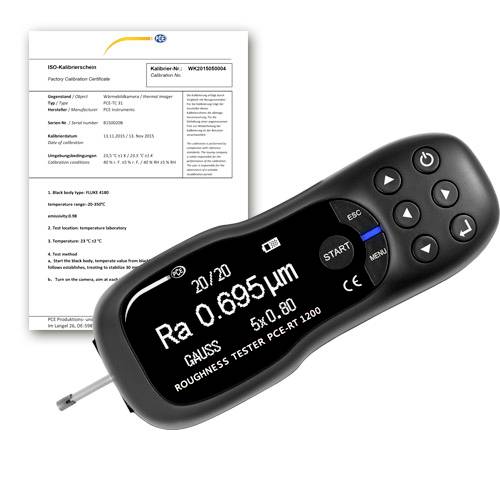

- beleértve az ISO kalibrációs tanúsítványt
Műszaki adatok
- érdesség
- Érdességérték Ra, Rq
- Mérési tartomány 0,005 ... 16 µm
- Felbontás 0,001 µm
- Pontosság kisebb, mint +/-10%
- érdesség
- Érdességérték Rz, Rt
- Mérési tartomány 0,02 ... 200 µm
- Felbontás 0,01 µm
- Pontosság kisebb, mint +/-10%
- Általános műszaki adatok
- Ismétlési pontosság kevesebb, mint 6%
- Mérési függvények Ra, Rz, Rq, Rt
- Mérési funkciók (kiegészítő információk) Ra / Rq - 0,005 µm ... 16 µm, Rz / Rt - 0,02 µm ... 200 µm
- Mértékegység(ek): µm, µin
- Kijelző típusa: OLED
- Adathordozó Belső tároló
- Tárolási kapacitás: 20 érték
- Micro-USB interfész
- Szabvány(ok) ANSIB46.1, DIN EN ISO 4287, ASMEB46.1

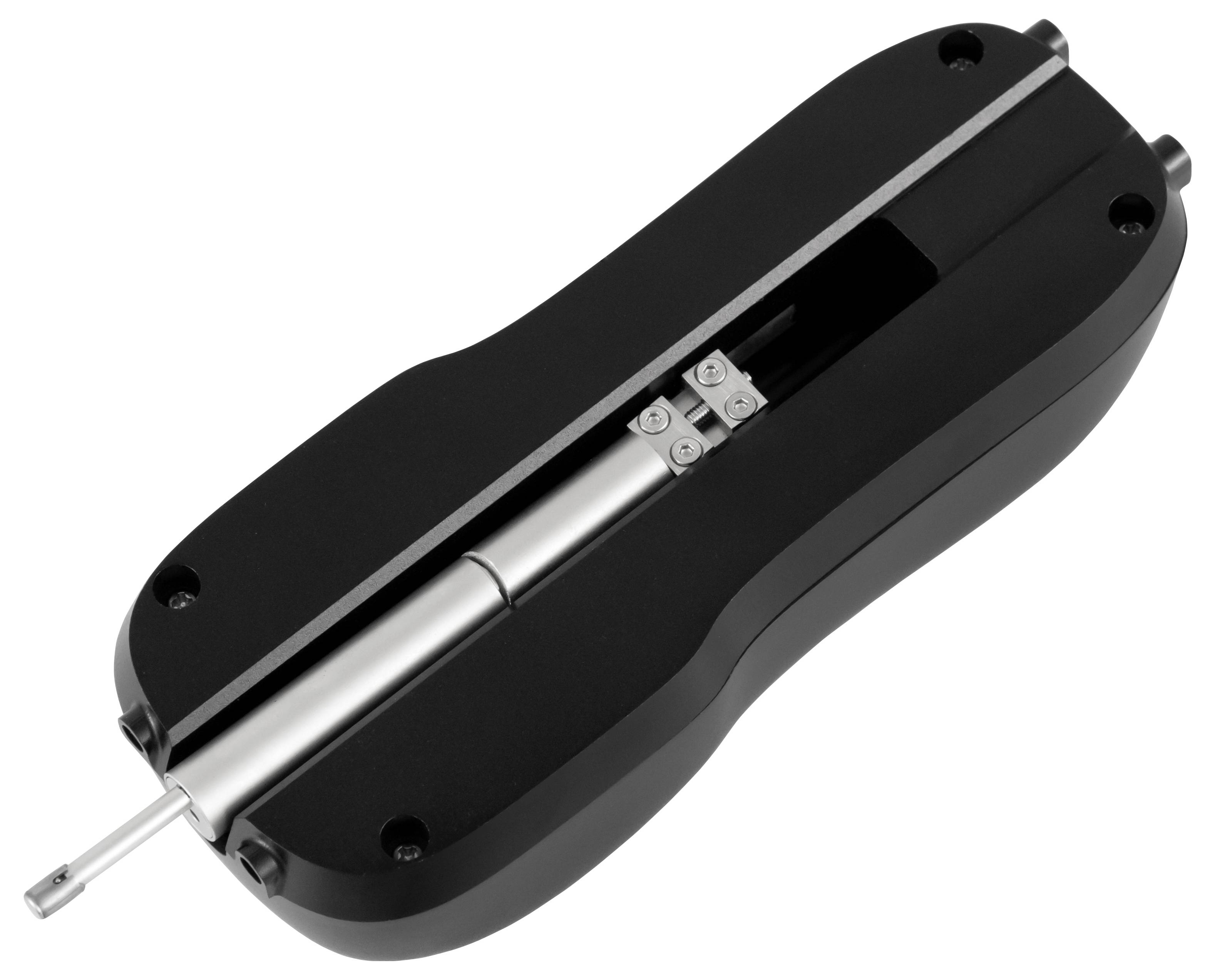

- Induktív érzékelő
- Működési idő: 3000 mérés
- Automatikus kikapcsolás ...-tól 1-ig ... 30 perc
- Határérték hullámhossz: 0,25 mm / 0,8 mm / 2,5 mm

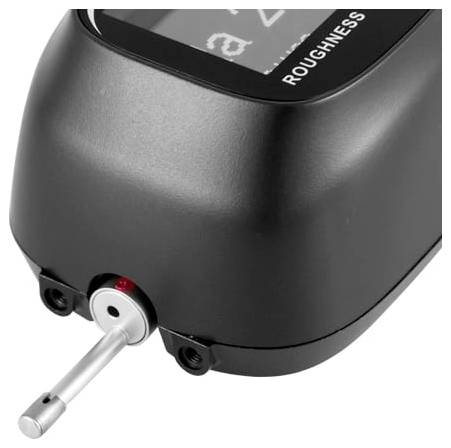

- Szonda - Szondacsúcs sugara - 5 µm, - Szondacsúcs anyaga - Gyémánt, 90°-os szögben, - Szonda sebessége: 0,135 mm/s 0,25 mm-es határhullámhosszon, 0,5 mm/s 0,8 mm-es határhullámhosszon, 1 mm/s 2,5 mm-es határhullámhosszon, - Visszatérés sebessége: 1 mm/s
- Maximális mozgási távolság 15 mm
- Menü nyelve: angol (USA), angol (Egyesült Királyság)
- Védettségi osztály (eszköz) IP31
- Feszültség ellátás 3,7 V
- Csatlakozó típusa: Eszköz - Európai csatlakozó
- Akkumulátor/Újratölthető akkumulátor 1 x 3,7 V belső, lítium-ion polimer akkumulátor
- Kapacitás: 1500 mAh
- Üzemeltetési feltételek 0 ... 50 °C, 10 ... 90 % rel. páratartalom
- Tárolási feltételek 0 ... 50 °C, 10 ... 90 % rel. páratartalom
- Méretek (H x Sz x M) 150 x 60 x 43 mm
- Súly: 370 g
- Termék típus
Érdességmérő
- Mérési tartomány
0,05 - 50 µm
- Kijelző típus
Digitális (OLED)
- Méret
(H x Sz x Ma) 106 x 70 x 24 mm
- Súly
200 g
- Üzemi feszültség
3.7 V
- Tartalom
1 db
- Kalibrálási teljesítmény
beleértve az ISO kalibrációs tanúsítványt
- Szélesség
70 mm
- Magasság
24 mm
- Hossz
106 mm
- Csatlakozók
Mini USB
ISO
- Műanyagmentes csomagolás
Műanyagmentes csomagolás
Dokumentumok és letöltések
Adatlap
Adatlap 3812713 PCE Instruments PCE-RT 1200-ICA Érdességmérő Kalibráció (ISO) 0,05 - 50 µm
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3812713 PCE Instruments PCE-RT 1200-ICA Érdességmérő Kalibráció (ISO) 0,05 - 50 µm
Leírás

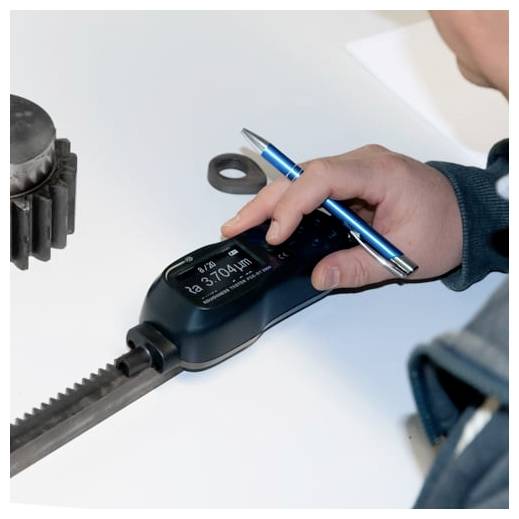

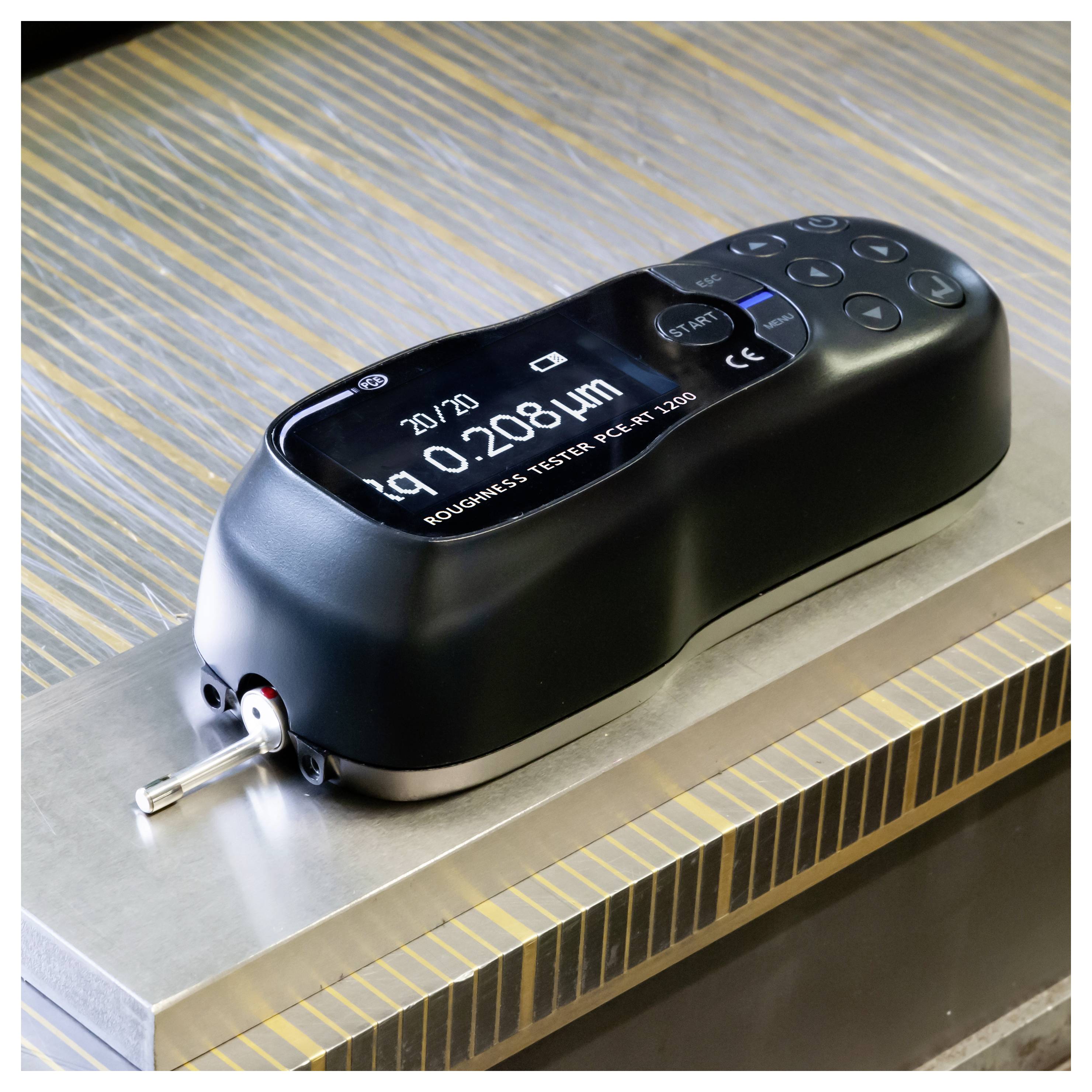

Az érdességmérő eszközt a felületi érdesség meghatározására használják. A kompakt érdességmérő készülék egy kézi mérőeszköz mobil használatra. A nagy teljesítményű akkumulátornak köszönhetően közvetlenül a helyszínen is használható. Az érdességmérő készüléket laboratóriumban, gyártásban és általában mindenhol használják, ahol a felületek érdességét meg kell határozni. A mért értékek a mérőeszközön található, tiszta és könnyen leolvasható OLED kijelzőn jelennek meg. Ezenkívül az érdességmérő készülék akár 20 mért érték tárolására is képes, amelyek később a micro-USB interfészen keresztül kiolvashatók. A csomagban található, USB-kábelhez hasonlóan mellékelt mérőszoftver is használható erre a célra. A beépített akkumulátor a micro-USB interfészen keresztül is tölthető. A már említett mérőszoftver különösen alkalmas, ha mérési sorozatokra van szükség. Az adatokat ezután átvisszük a szoftverbe, és közvetlenül a képernyőn kiértékelhetők.

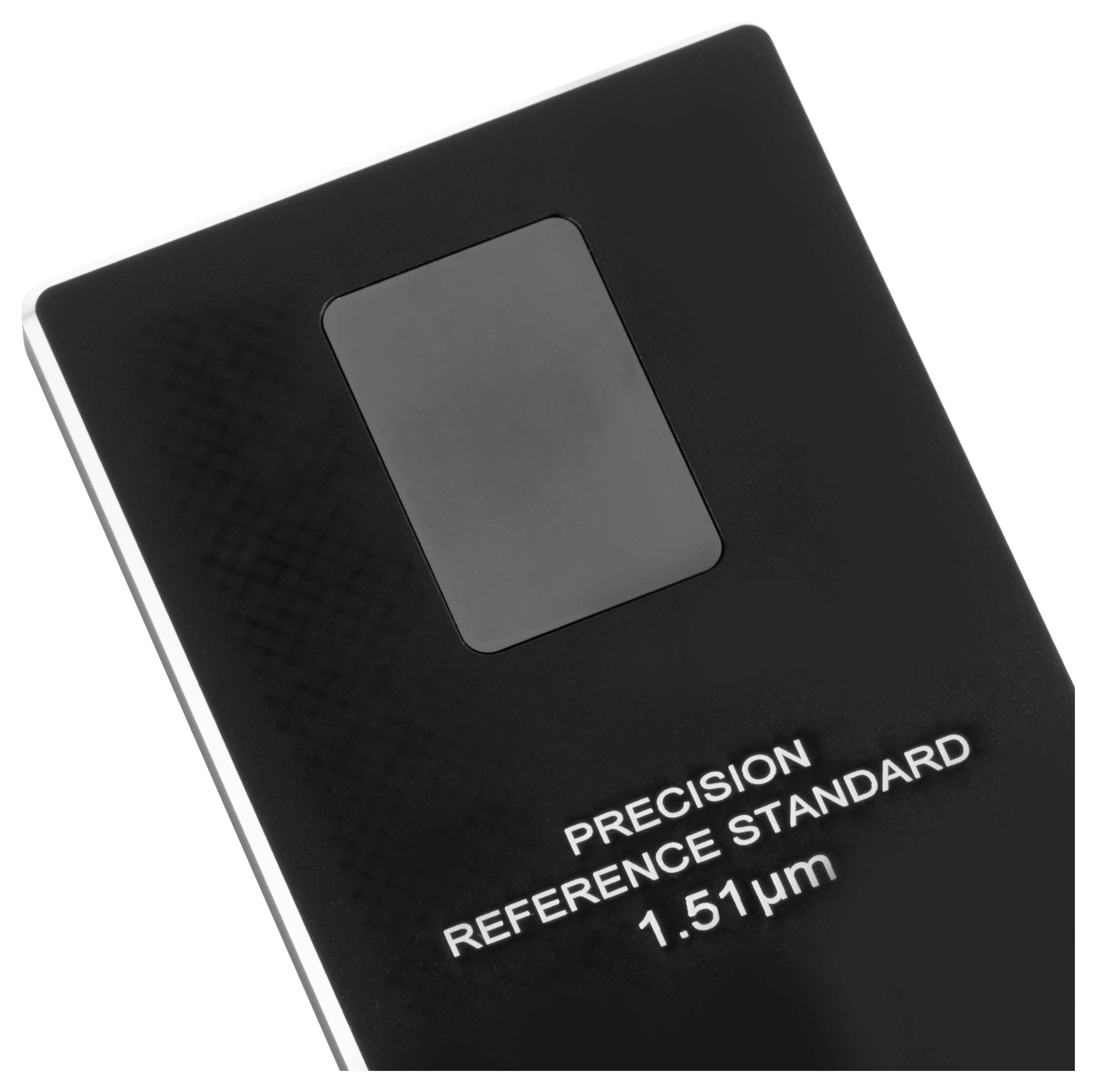

Az érdességmérő készülék érzékelőjének védőkupakja védi azt a külső hatásoktól, és könnyen felcsavarozható a készülékre. Az érdesség etalonnal ellátott kalibrálólemez szintén a standard felszerelés része, és a mérési eredmények helyességének ellenőrzésére szolgál.
Rz = átlagos érdességmélység
Az átlagos érdességi mélység Rz több szomszédos egyedi mérési szakasz legnagyobb egyedi érdességi mélységeinek számtani átlaga.
Ra = aritmetikai átlagos érdesség
Az Ra az általánosan elfogadott és nemzetközileg használt érdességi paraméter. Ez a referencia szakaszon belüli profileltérések abszolút értékeinek számtani átlaga. A mért Ra numerikus érték mindig kisebb, mint az ugyanazon az érdességi profilon meghatározott Rz érték.
Ez a szöveg gépi fordítással készült.
Az érdességmérő készülék érzékelőjének védőkupakja védi azt a külső hatásoktól, és könnyen felcsavarozható a készülékre. Az érdesség etalonnal ellátott kalibrálólemez szintén a standard felszerelés része, és a mérési eredmények helyességének ellenőrzésére szolgál.
Rz = átlagos érdességmélység
Az átlagos érdességi mélység Rz több szomszédos egyedi mérési szakasz legnagyobb egyedi érdességi mélységeinek számtani átlaga.
Ra = aritmetikai átlagos érdesség
Az Ra az általánosan elfogadott és nemzetközileg használt érdességi paraméter. Ez a referencia szakaszon belüli profileltérések abszolút értékeinek számtani átlaga. A mért Ra numerikus érték mindig kisebb, mint az ugyanazon az érdességi profilon meghatározott Rz érték.
Ez a szöveg gépi fordítással készült.

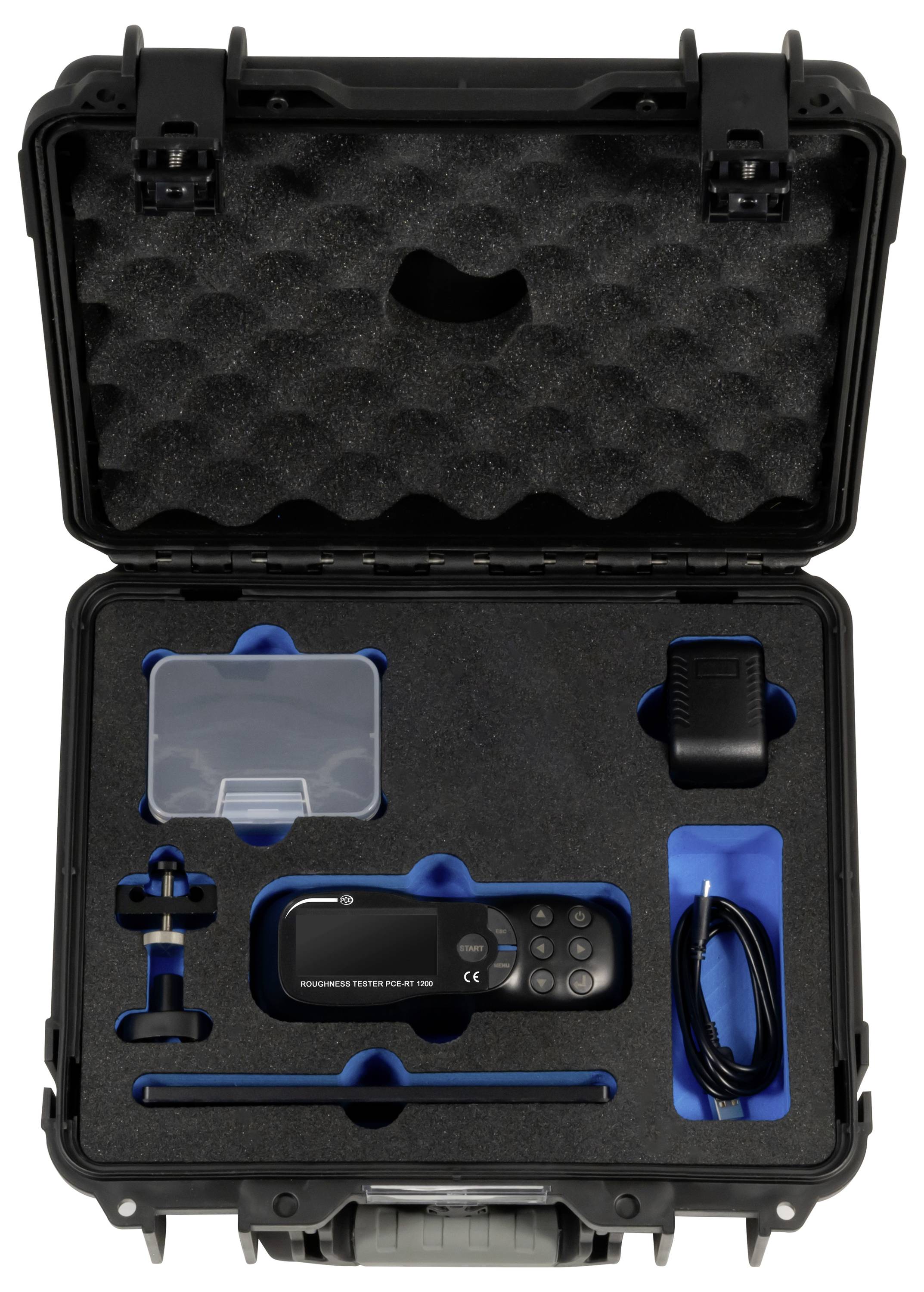

Szállítás tartalma
- 1 x PCE-RT 1200-ICA érdességmérő készülék
- 1 db mikrokapcsoló
- 1 x védősapka a nyomógombhoz
- 1 db szorítóeszköz
- 1 db szoftver
- 1 db kalibrációs lemez érdesség etalonnal
- 1 db USB-kábel
- 1 db töltőadapter
- 1 db hordtáska
- Használati útmutató
- 1 db ISO kalibrációs tanúsítvány
