PCE Instruments PCE-RT 2000-ICA Érdességmérő Kalibráció (ISO) -1 - 1000 µm
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Főbb jellemzők
PCE Instruments érdességmérő készülék PCE-RT 2000-ICA
- OLED kijelző
- Ra, Rq, Rsm, Rsk, Rz, Rt, Rp, Rv és Rc mérése

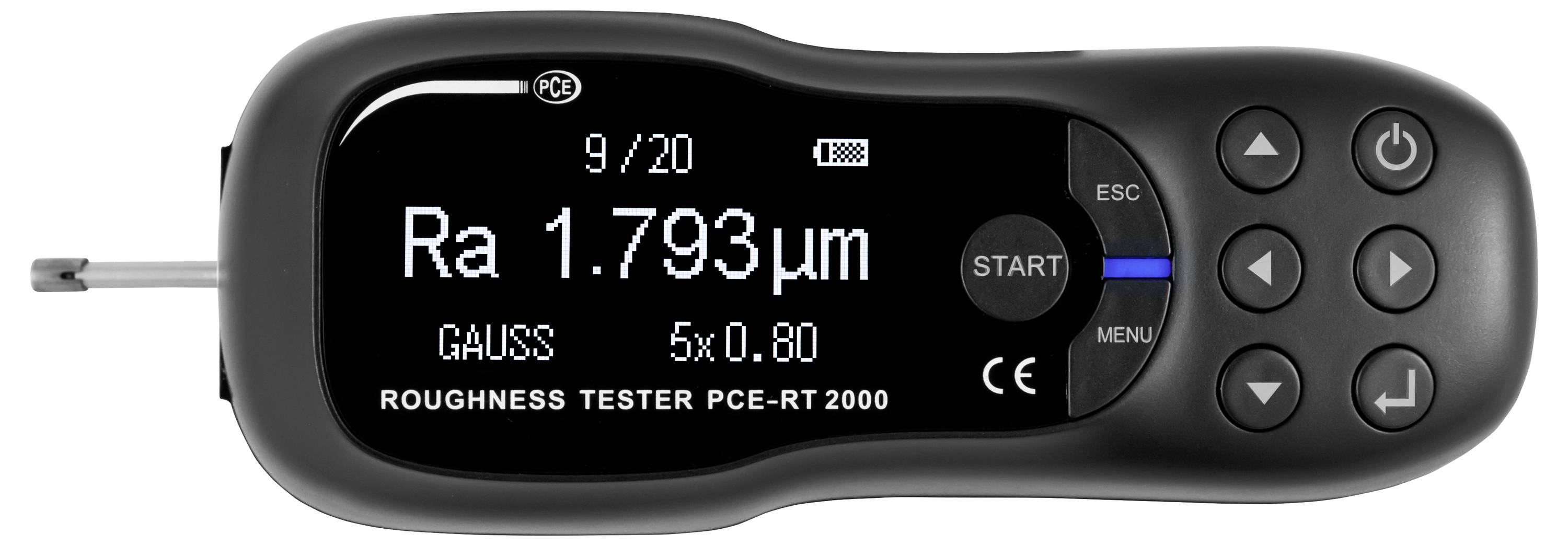

- numerikus és grafikus mérési kijelző
- micro-USB port
- 3 különböző határhullámhossz
- Számítógép szoftver
- Statisztikai függvények
- Akkus üzem

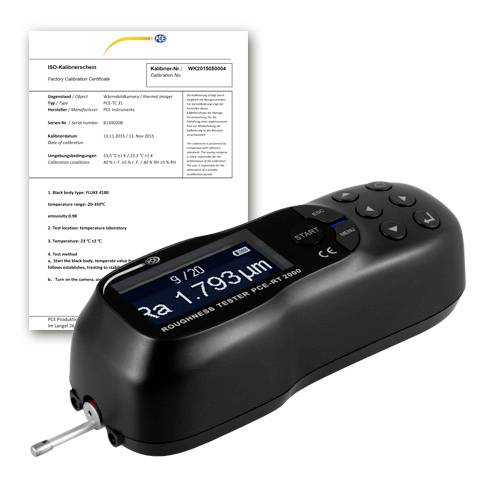

- beleértve az ISO kalibrációs tanúsítványt
Műszaki adatok
- érdesség
- Érdességérték Ra, Rq, Rc
- Mérési tartomány 0,005 ... 16 µm
- Felbontás 0,001 µm
- Pontosság kisebb, mint +/-10%
- érdesség
- Érdességérték Rz, Rt, Rp, Rv
- Mérési tartomány 0,02 ... 200 µm
- Felbontás 0,01 µm
- Pontosság kisebb, mint +/-10%
- érdesség
- Érdességérték Rsm
- Mérési tartomány 5 ... 1000 µm
- Pontosság kisebb, mint +/-10%
- érdesség
- Érdességérték Rsk
- Mérési tartomány -1 ... 1
- Általános műszaki adatok
- Ismétlési pontosság kevesebb, mint 6%
- Mérési függvények Ra, Rz, Rq, Rt, Rsm, Rsk, Rp, Rv, Rc
- Mértékegység(ek): µm, µin
- Kijelző típusa: OLED
- Adathordozó Belső tároló
- Tárolási kapacitás: 20 érték
- Micro-USB interfész
- Szabvány(ok) ANSIB46.1, DIN EN ISO 4287, ASMEB46.1
- Induktív érzékelő
- Automatikus kikapcsolás ...-tól 1-ig ... 30 perc
- Határérték hullámhossz: 0,25 mm / 0,8 mm / 2,5 mm

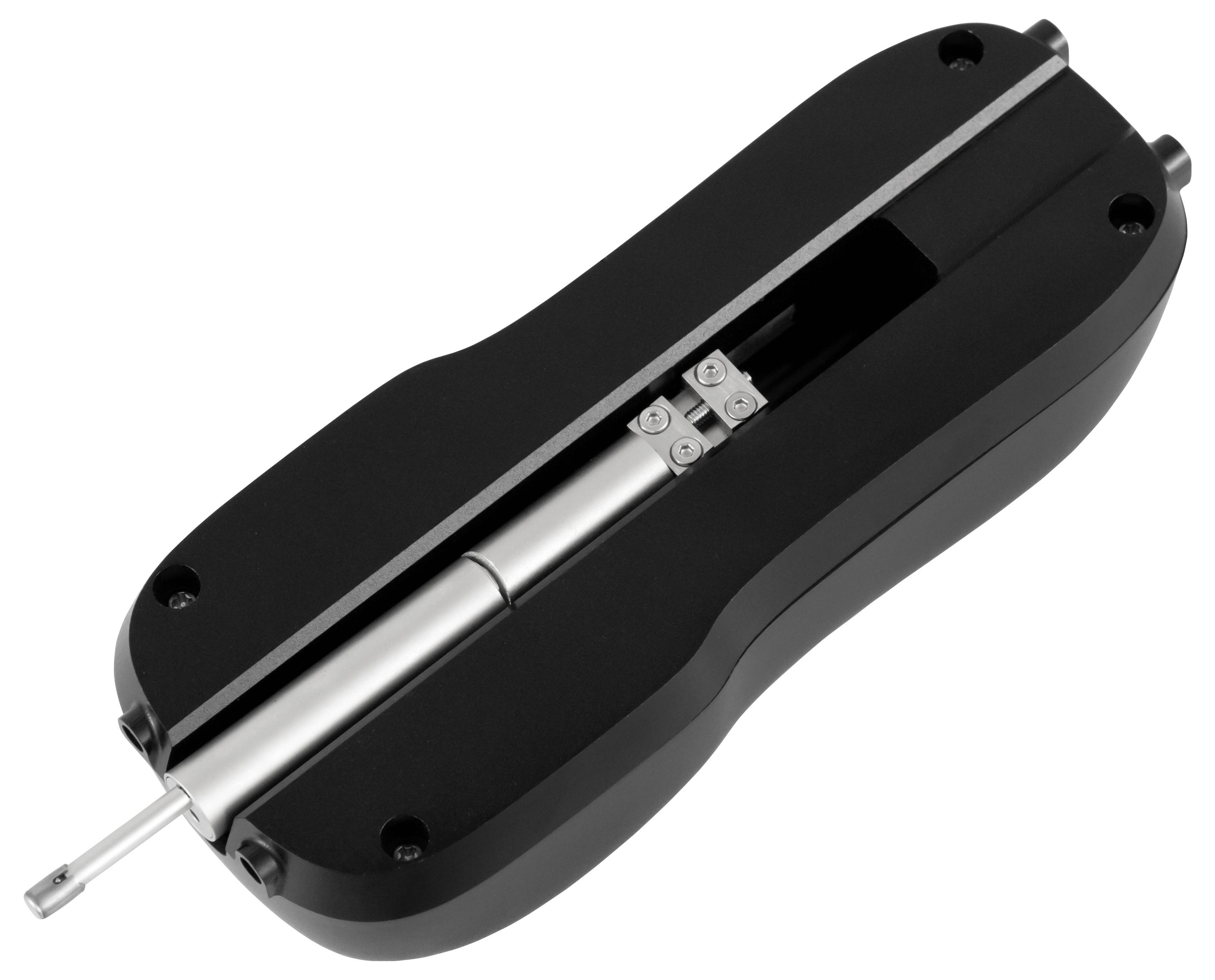

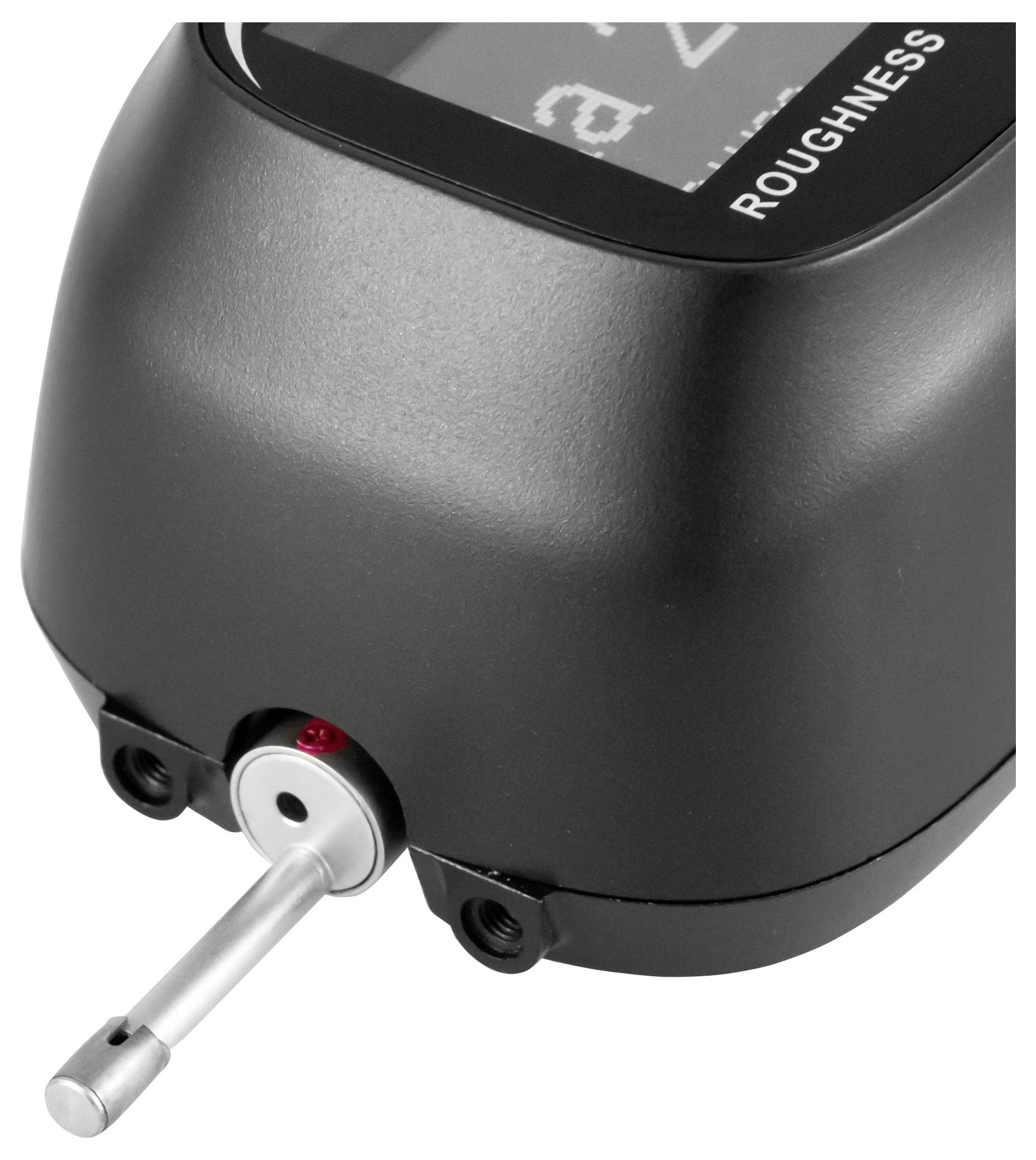

- Szonda - Szondacsúcs sugara - 5 µm, - Szondacsúcs anyaga - Gyémánt, 90°-os szögben, - Szonda sebessége: 0,135 mm/s 0,25 mm-es határhullámhosszon, 0,5 mm/s 0,8 mm-es határhullámhosszon, 1 mm/s 2,5 mm-es határhullámhosszon, - Visszatérés sebessége: 1 mm/s
- Maximális mozgási távolság 15 mm
- Menü nyelve: angol (USA), angol (Egyesült Királyság)
- Védettségi osztály (eszköz) IP31
- Feszültség ellátás 3,7 V
- Csatlakozó típusa: Eszköz - Európai csatlakozó
- Akkumulátor/Újratölthető akkumulátor 1 x 3,7 V belső, lítium-ion polimer akkumulátor
- Kapacitás: 1500 mAh
- Üzemeltetési feltételek 0 ... 50 °C, 10 ... 90 % rel. páratartalom
- Tárolási feltételek 0 ... 50 °C, 10 ... 90 % rel. páratartalom
- Méretek (H x Sz x M) 150 x 60 x 43 mm
- Súly: 370 g
- Termék típus
Érdességmérő
- Mérési tartomány
-1 - 1000 µm
- Kijelző típus
Digitális (OLED)
- Méret
(H x Sz x Ma) 150 x 60 x 43 mm
- Súly
370 g
- Üzemi feszültség
3.7 V
- Tartalom
1 db
- Kalibrálási teljesítmény
beleértve az ISO kalibrációs tanúsítványt
- Szélesség
60 mm
- Magasság
43 mm
- Hossz
150 mm
- Csatlakozók
Mikro USB
ISO
- Műanyagmentes csomagolás
Műanyagmentes csomagolás
Dokumentumok és letöltések
Adatlap
Adatlap 3812714 PCE Instruments PCE-RT 2000-ICA Érdességmérő Kalibráció (ISO) -1 - 1000 µm
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3812714 PCE Instruments PCE-RT 2000-ICA Érdességmérő Kalibráció (ISO) -1 - 1000 µm
Leírás
Az érdességmérő eszköz a felületi érdesség pontos mérésére szolgál. Az érdességmérő eszköz minden felületen használható. Az érdességet precízen mérik a piezoelektrikus szondafej és az érdességmérő eszköz segítségével. Az érdességmérő készülék az Ra, Rq, Rsm, Rsk, Rz, Rt, Rp, Rv, Rc tartományokban mér, így univerzálisan alkalmazható érdességmérő készülék a minőségbiztosításban.

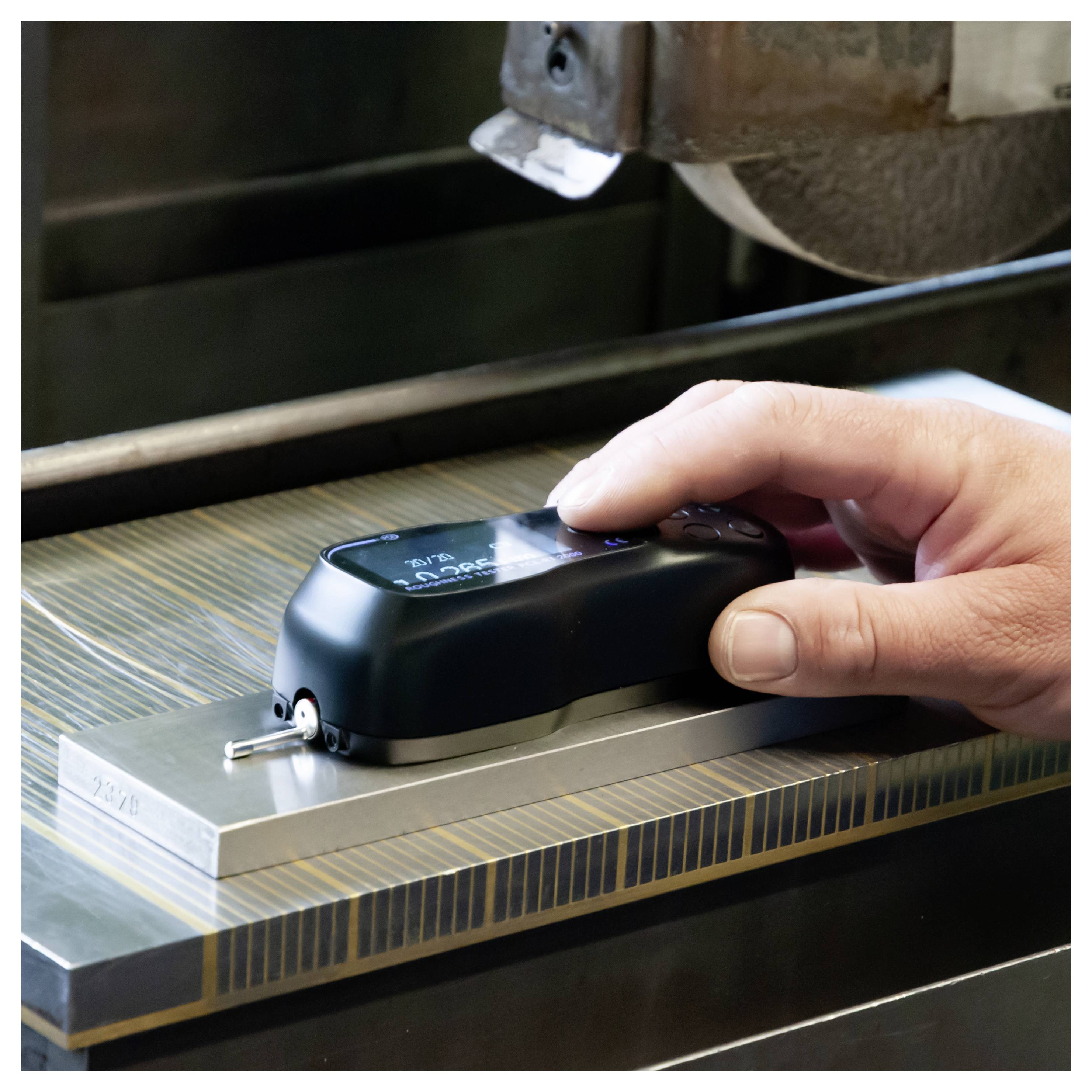

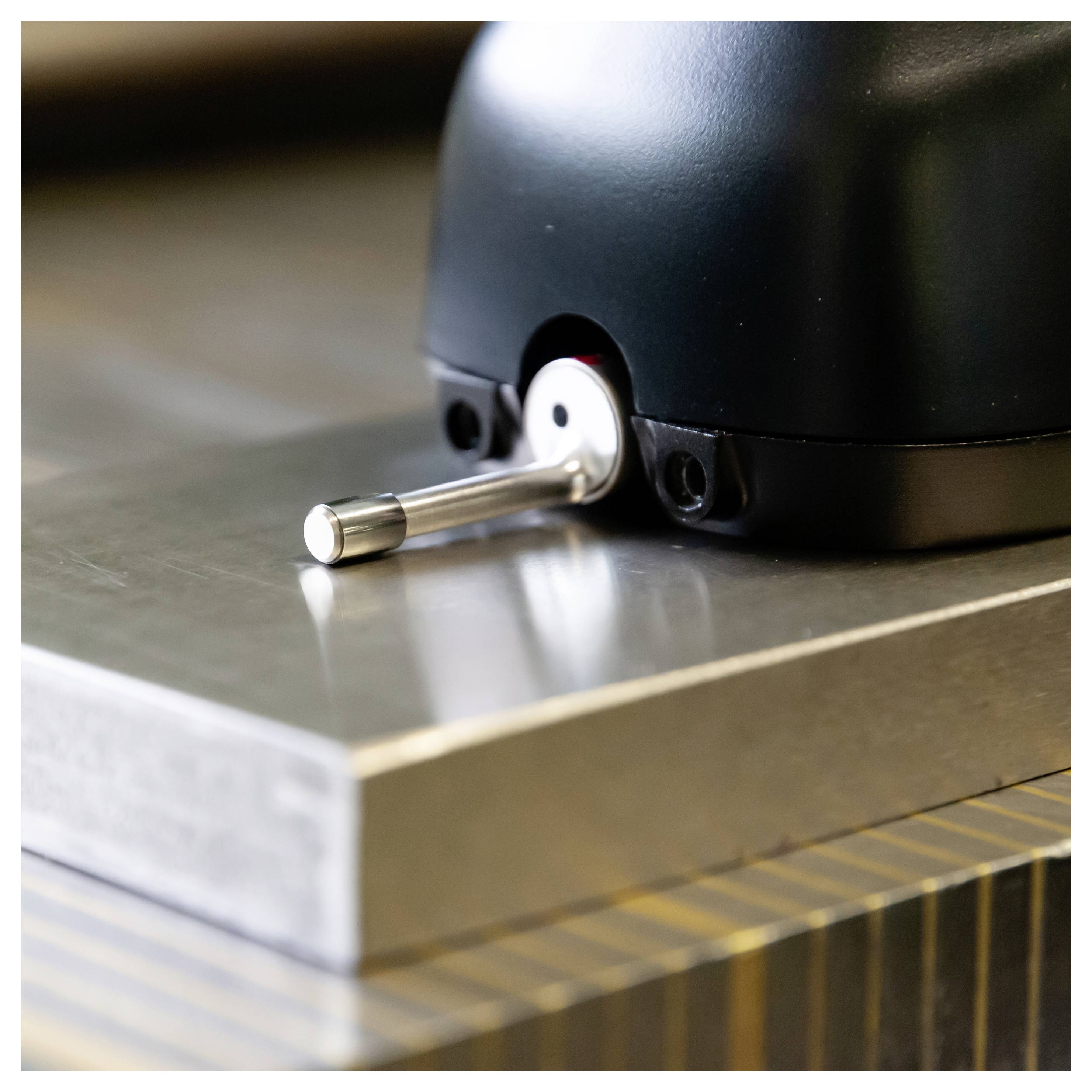

Az érdességmérő eszközt egyszerűen a felületre kell helyezni a méréshez. A mérési folyamat során egy szondát mozgatnak a felületen, és az érdességmérő eszköz a mért értéket a nagyméretű OLED kijelzőn jeleníti meg. A mért értékek numerikus megjelenítése mellett a mérési profil grafikusan is megjeleníthető. Az érdességmérő készüléket újratölthető akkumulátor táplálja. Az érdességmérő készülék töltője a szállítási terjedelem része. Az érdességmérő készülék automatikus kikapcsoló funkcióval rendelkezik az akkumulátor energiájának megtakarítása érdekében.
Az érdességmérő eszköz micro USB porttal rendelkezik. A mérőeszköz ezen a csatlakozón keresztül tölthető. Továbbá az érdességmérő eszköz mérési adatai továbbíthatók a szoftverbe. Ez lehetővé teszi a mérés teljes dokumentációjának elkészítését.
Rz = átlagos érdességmélység
Az átlagos érdességi mélység Rz több szomszédos egyedi mérési szakasz legnagyobb egyedi érdességi mélységeinek számtani átlaga.
Ra = aritmetikai átlagos érdesség
Az Ra az általánosan elfogadott és nemzetközileg használt érdességi paraméter. Ez a referencia szakaszon belüli profileltérések abszolút értékeinek számtani átlaga. A mért Ra numerikus érték mindig kisebb, mint az ugyanazon az érdességi profilon meghatározott Rz érték.
Rt = maximális érdességmélység
Az Rt maximális érdességi mélység a mérési szakasz legmagasabb és legalacsonyabb pontja közötti távolság.
Rq = Négyzetes átlagos érdesség
Az Rq az egyetlen mérési szakaszon belüli összes ordinátaérték négyzetes középértéke. Az Rq az RMS (Root Mean Square) megnevezésnek felel meg.
Ez a szöveg gépi fordítással készült.
Az érdességmérő eszközt egyszerűen a felületre kell helyezni a méréshez. A mérési folyamat során egy szondát mozgatnak a felületen, és az érdességmérő eszköz a mért értéket a nagyméretű OLED kijelzőn jeleníti meg. A mért értékek numerikus megjelenítése mellett a mérési profil grafikusan is megjeleníthető. Az érdességmérő készüléket újratölthető akkumulátor táplálja. Az érdességmérő készülék töltője a szállítási terjedelem része. Az érdességmérő készülék automatikus kikapcsoló funkcióval rendelkezik az akkumulátor energiájának megtakarítása érdekében.
Az érdességmérő eszköz micro USB porttal rendelkezik. A mérőeszköz ezen a csatlakozón keresztül tölthető. Továbbá az érdességmérő eszköz mérési adatai továbbíthatók a szoftverbe. Ez lehetővé teszi a mérés teljes dokumentációjának elkészítését.
Rz = átlagos érdességmélység
Az átlagos érdességi mélység Rz több szomszédos egyedi mérési szakasz legnagyobb egyedi érdességi mélységeinek számtani átlaga.
Ra = aritmetikai átlagos érdesség
Az Ra az általánosan elfogadott és nemzetközileg használt érdességi paraméter. Ez a referencia szakaszon belüli profileltérések abszolút értékeinek számtani átlaga. A mért Ra numerikus érték mindig kisebb, mint az ugyanazon az érdességi profilon meghatározott Rz érték.
Rt = maximális érdességmélység
Az Rt maximális érdességi mélység a mérési szakasz legmagasabb és legalacsonyabb pontja közötti távolság.
Rq = Négyzetes átlagos érdesség
Az Rq az egyetlen mérési szakaszon belüli összes ordinátaérték négyzetes középértéke. Az Rq az RMS (Root Mean Square) megnevezésnek felel meg.
Ez a szöveg gépi fordítással készült.

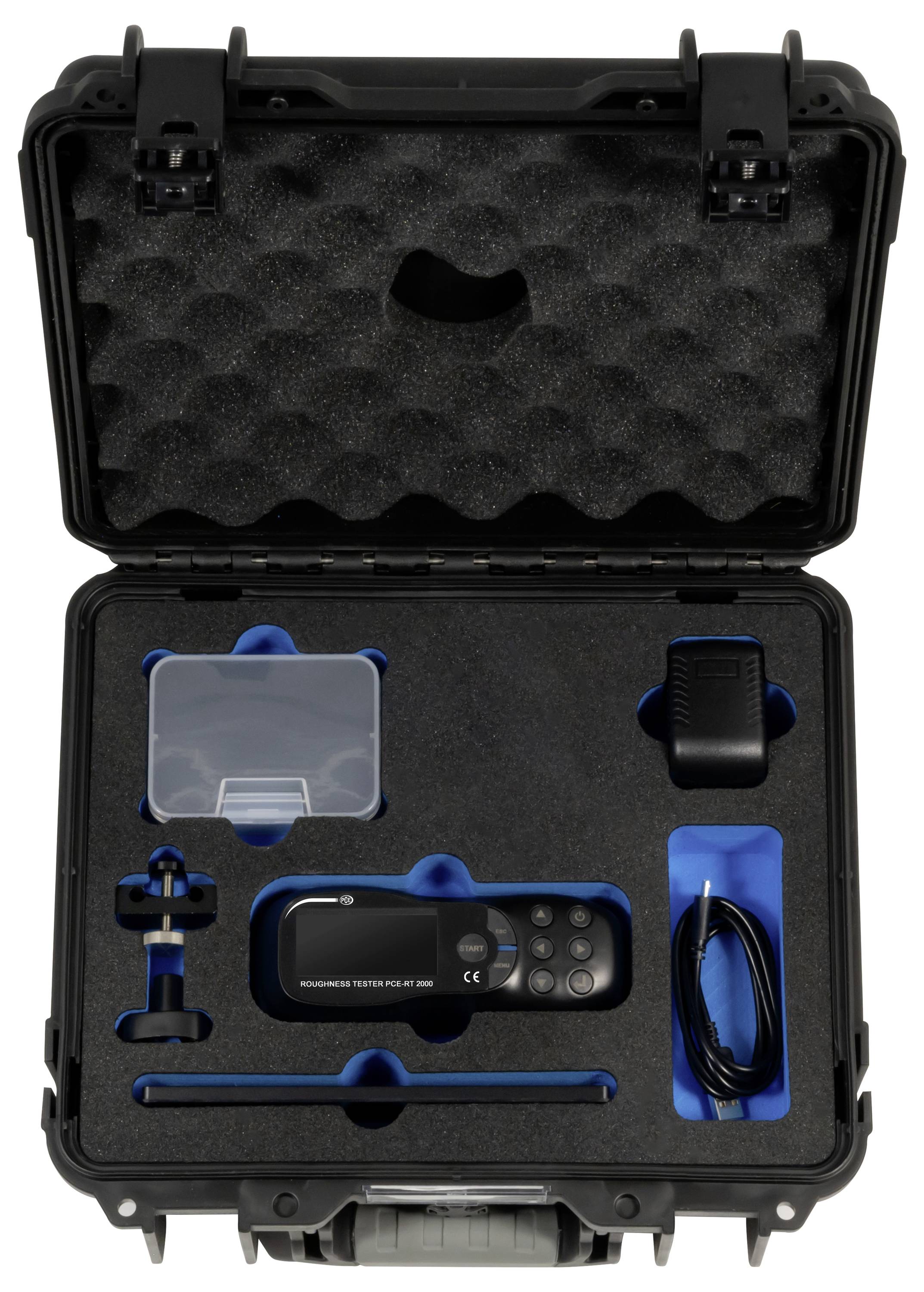

Szállítás tartalma
- 1 x PCE-RT 2000-ICA érdességmérő készülék
- 1 db mikrokapcsoló
- 1 x védősapka a nyomógombhoz
- 1 x szorítóeszköz
- 1 db szoftver
- 1 db kalibrációs lemez

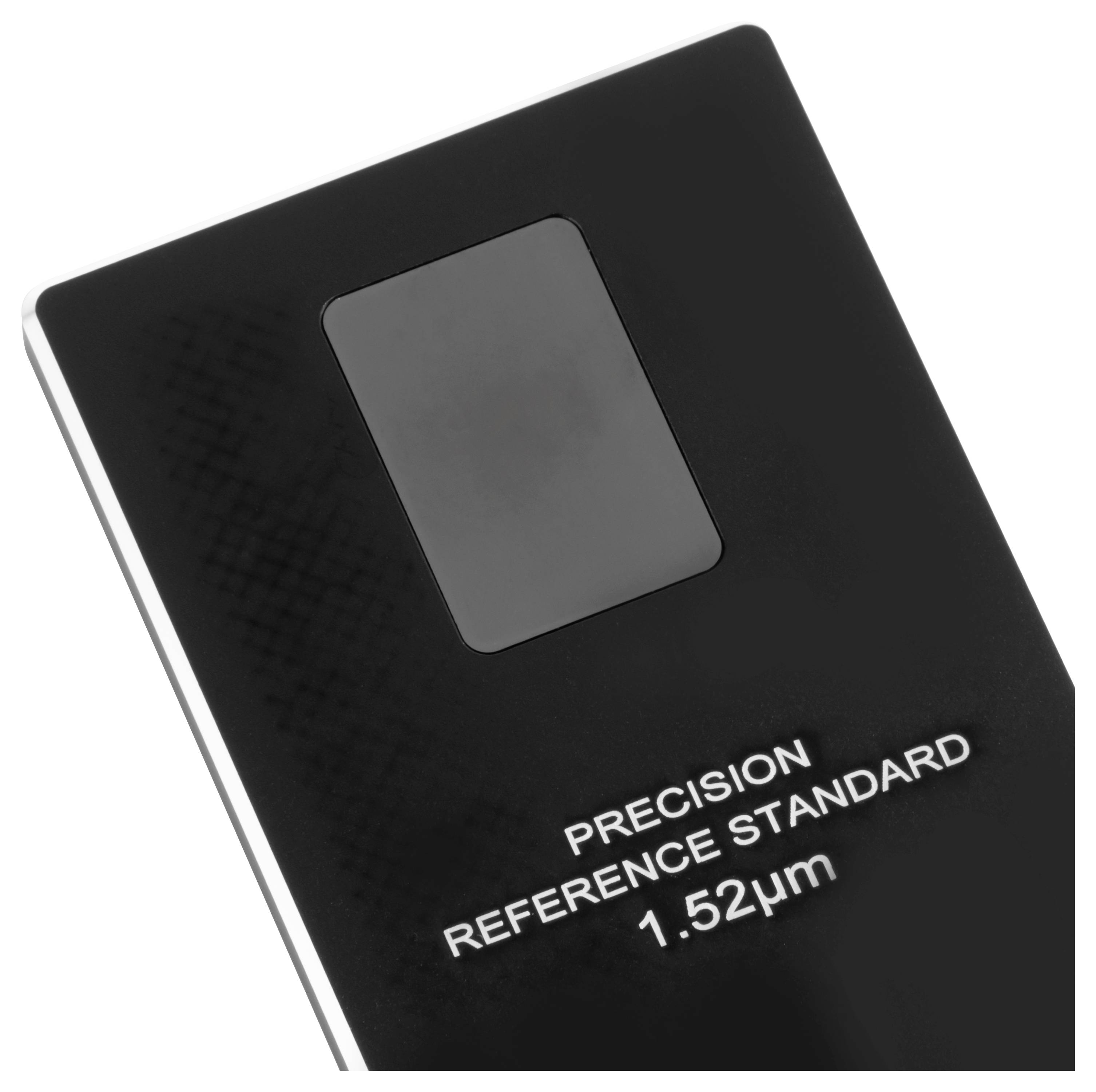

- 1 x érdességmérő etalon
- 1 db USB-kábel
- 1 db töltőadapter
- 1 db hordtáska
- Használati útmutató
- 1 db ISO kalibrációs tanúsítvány
