Name: PCE Instruments PCE-RT 2300 Anyagvastagság mérő
Brand: PCE Instruments
SKU: 2452618
Availability: BackOrder

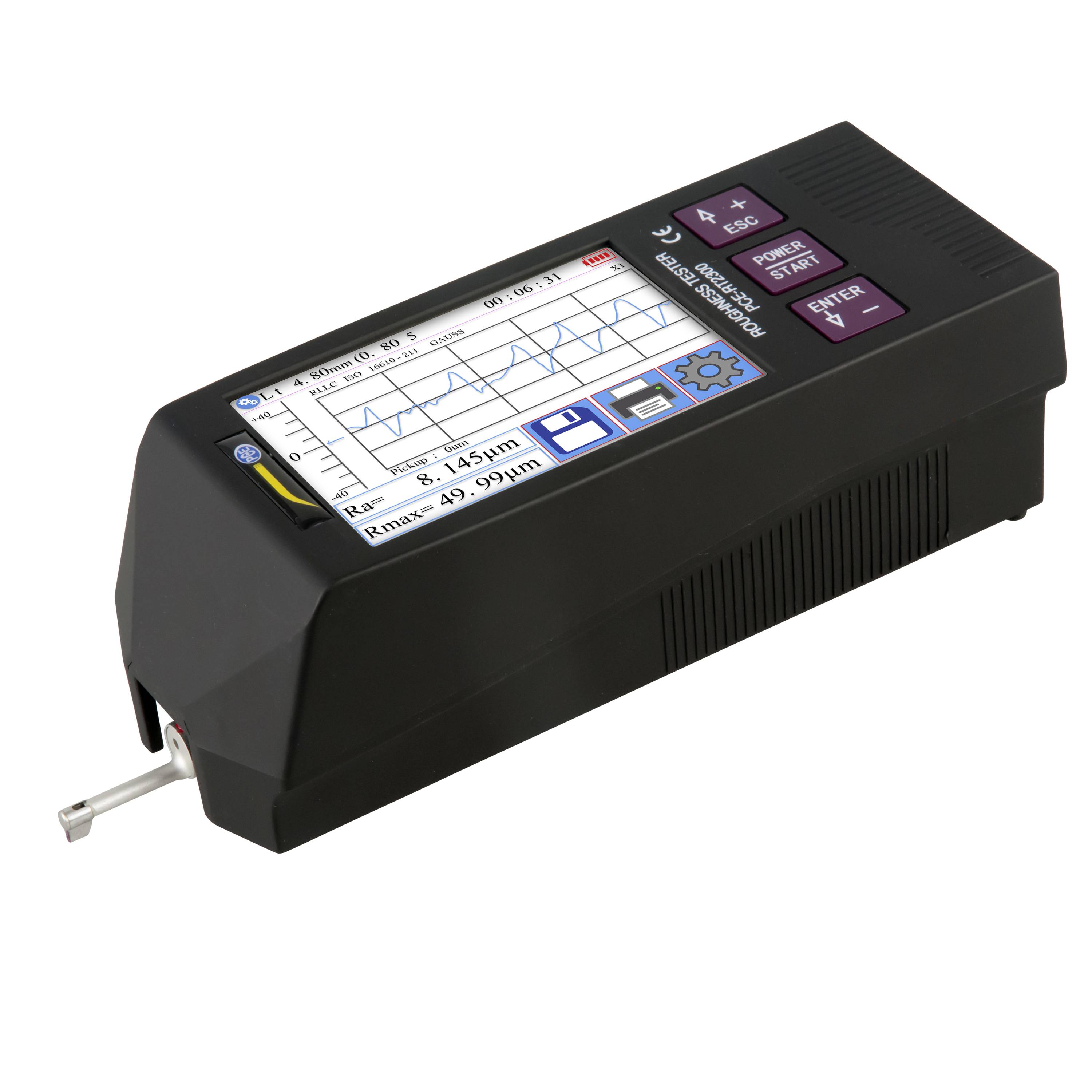

Fekete kézi felületi érdesség-mérő berendezés beépített kijelzővel, amely mérési grafikont és vezérlőgombokat jelenít meg.

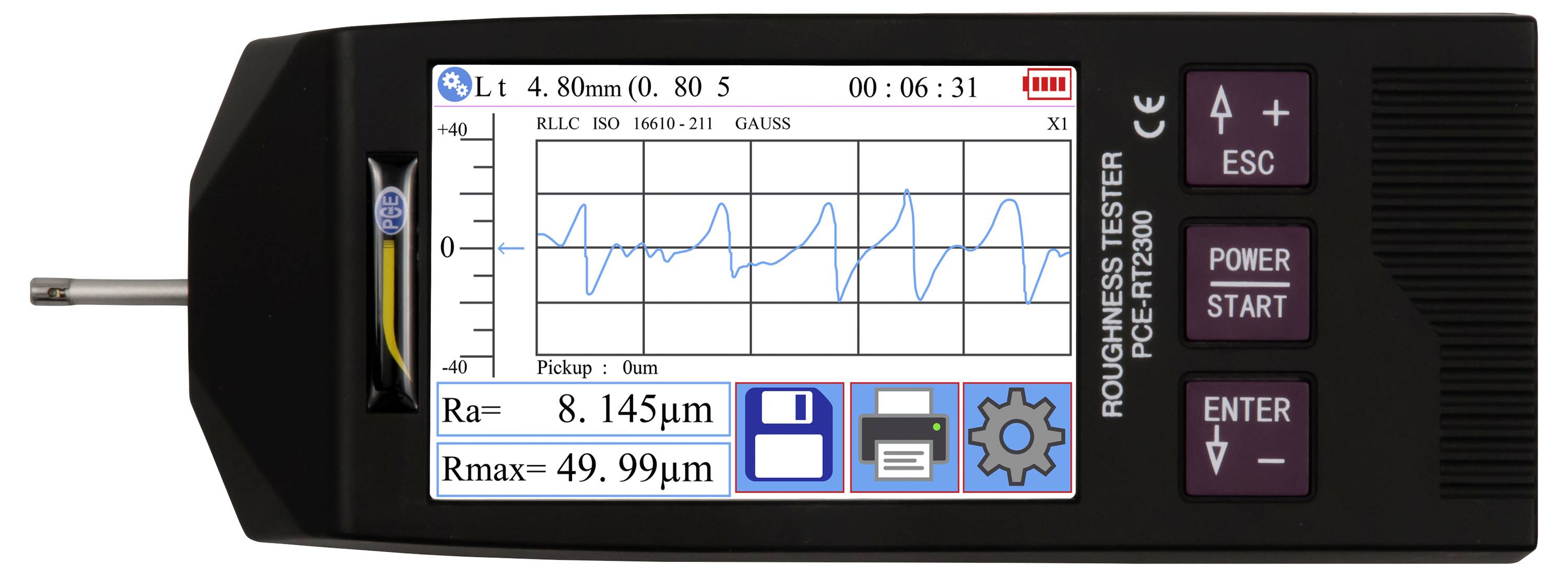

Digitális érdesség mérő, amely egy kék profil grafikont és Ra 8,145 µm és Rmax 49,99 µm értékeket mutat, START, ENTER és ESC gombokkal.

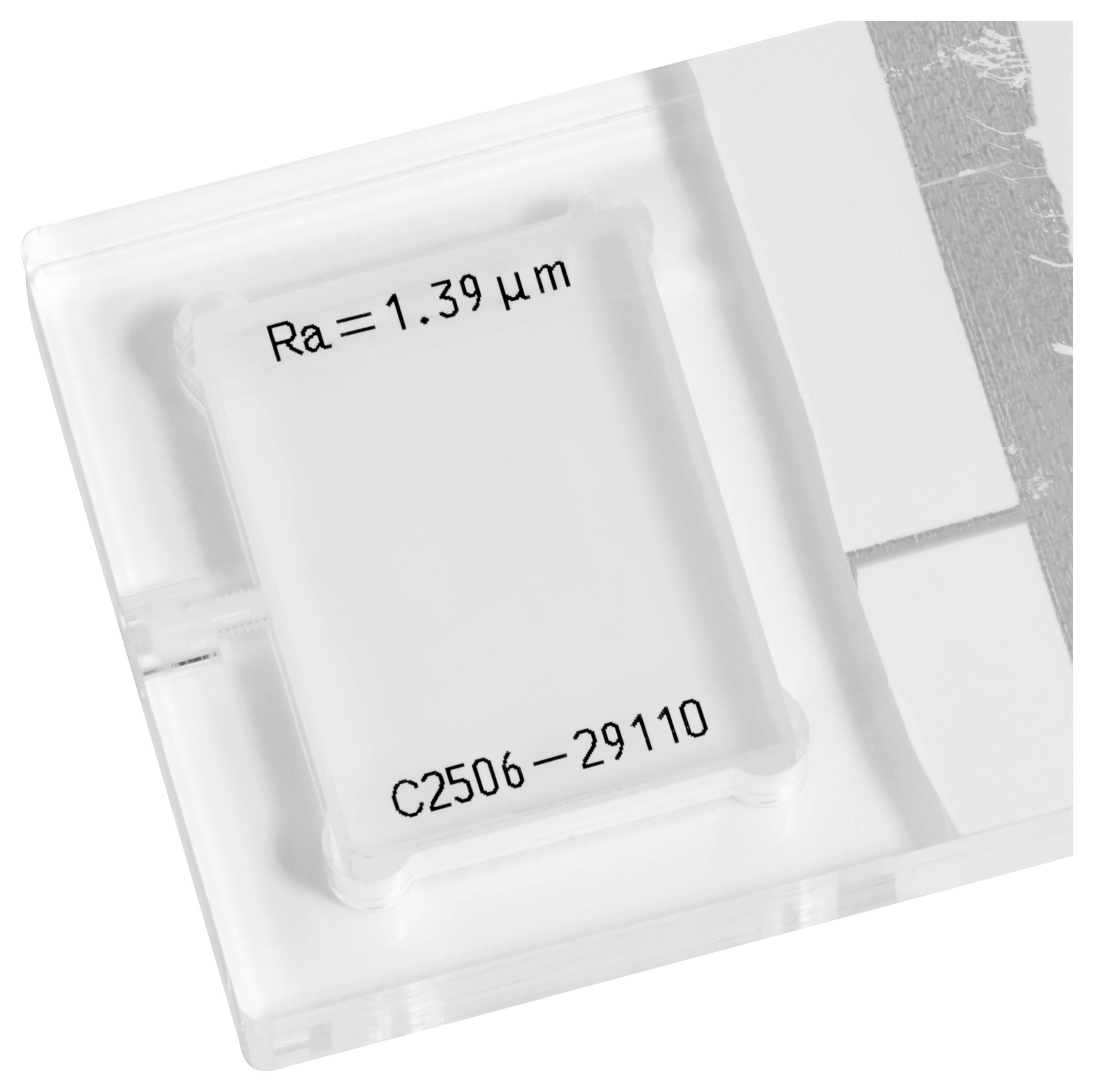

Egy elektronikus alkatrész közeli felvétele átlátszó műanyag csomagolásban, amely "Ra=1,39 μm" és "C2506-29110" jelöléssel rendelkezik fehér háttéren.

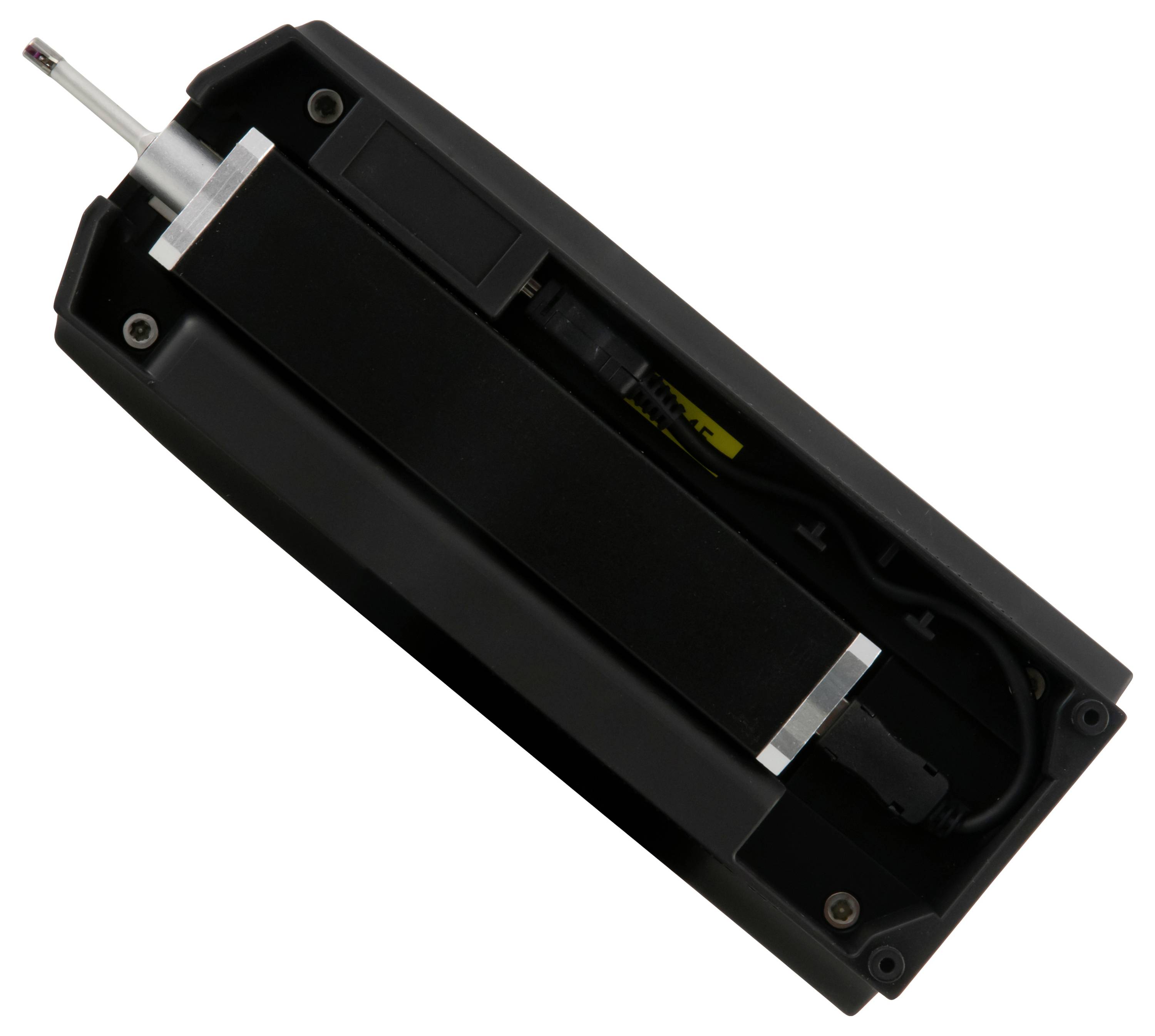

Fekete akkumulátortartó rugóterhelésű fémcsatlakozóval és csatolt vezetékekkel, fehér háttéren megjelenítve.

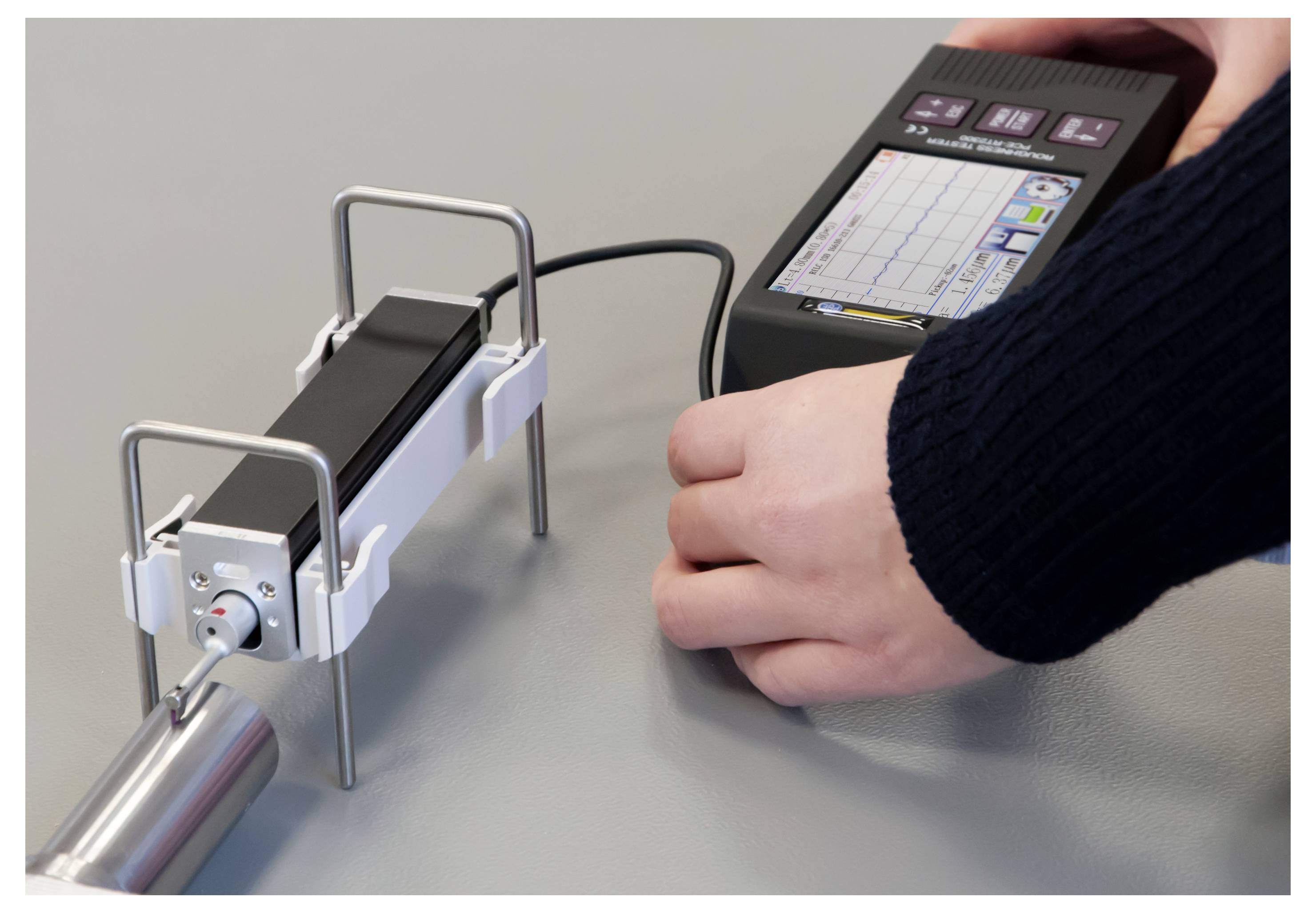

Egy személy egy kézienhényzet működ, amely egy rudas felszereléshez csatlakozik. Valószínűleg berendezés beállításait vagy tesztjét végzi.

1/5

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 12. 29. [K.]

Szám

Összesen (1 109 990 Ft / Darab)

1 109 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

PCE-RT 2300 anyagvizsgáló készülék

Érintőkijelző
Az összes érdességérték mérése
Akkumulátoros és hálózati működés
különböző szűrők állíthatók
Gyémánt próbafej
kivehető motoros szán

Műszaki adatok

Mérési tartomány 320 µm
Pontosság ±10 %
Ismételhetőség ± 7%
feloldás
±20 µm: 0,01 µm
±40 µm: 0,02 µm
±80 µm: 0,04 µm
Mérési paraméterek Ra, Rz, Rq, Rt, Rc, Rp, Rv,R3z, R3y, Rz(JIS), Ry, Rs, Rsk, Rku, Rmax, Rsm, Rmr, RPc, Rk, Rpk, Rvk, Mr1, Mr2
Mérési szabványok ISO4287, ANSI b46.1, DIN4768, JISb601
Grafika
Elsődleges profil (érdesség + hullámosság)
érdességprofil (érdesség)
Terhelési görbék
Mérőszűrő RC, PC-RC, Gauss, DP
Mérőszelvény (levágott) 0,25 mm, 0,8 mm, 2,5 mm
mérőhossz
1 ... 5 * mérési szakasz
max. 17,5 mm (beleértve az elő- és utófutást is)
Érzékelő
gyémánt ceruza
DVI/VGA átalakító adapter, 90° könyök csatlakozó (DVI alj 24+5 pólusú - VGA csatlakozó) Delock 1937074
5 µm
Érintőerő-érzékelő
<4 mN
előtolási sebesség
0,25 mm: 0,135 mm/s
0,8 mm: 0,5 mm/s
2,5 mm: 1 mm/s
Kijelző 3,5" LC kijelző
Tápegység 3,7 V LiIon
Akkumulátor 5 V / 800 mA USB tápegység
Működési idő 50 óra
Üzemi feltételek -20 ... 40 °C / max. 90% relatív páratartalom
Tárolási feltételek -40 ... 60 °C / max. 90% relatív páratartalom
A fő egység méretei: 158 x 55 x 52 mm
Motor egység: 115 x 23 x 27 mm
Súly kb. 500 g

Termék típus: Anyagvastagság mérő

: Gyári standard (tanúsítvány nélkül)

Súly: 500 g

Kijelző: LCD

Felbontás: 0.01 µm

Tartalom: 1 db

Mérési módszer: mechanikus

Dokumentumok és letöltések

Adatlap

Adatlap 2452618 PCE Instruments PCE-RT 2300 Anyagvastagság mérő

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2452618 PCE Instruments PCE-RT 2300 Anyagvastagság mérő

Leírás

Hordozható anyagvizsgáló készülék az érdesség gyors észleléséhez (Ra, Rz, Rq, Rt és még sok más) / Kivehető motoregység / Érintőképernyő / Interfész Az érdességmérő készülék a felületek érdességének mérésére szolgál. Az érdességmérő készülék kivehető motoros szánnal rendelkezik. Ez a tulajdonság lehetővé teszi a felületi érdesség meghatározását az érdességmérő készülékkel kis vagy keskeny profilokon is. A mért értékeket nagyméretű LCD kijelzőn jeleníti meg az érdességmérő készülék. Ezen a kijelzőn keresztül működtethető az érdességmérő készülék is. Az érdességmérő készülék belső akkumulátoron keresztül kap feszültséget. Ez az akkumulátor egy hagyományos USB tápegységről táplálható. A levehető motoros szán kábellel csatlakozik az érdességmérő fő egységéhez. A gyémánt ceruza be van építve a motoros szánba. Ez legfeljebb 4 mN erővel présel, amelynek felületén az érdességet mérni kell. Az érdességmérő az érdességmérő készülékekre érvényes ISO, ANSI és JIS szabványok szerint mér. Tudnivalók az érdességmérő készülékről Rz = átlagos érdességmélység Az átlagos érdességmélység Rz a legnagyobb egyedi érdességmélységek számtani átlaga több egymás melletti, egyedi mérőszakaszban. Ra = aritmetikai átlagos érdesség érték Ra az általánosan elismert és nemzetközileg használt érdesség paraméter. Ez a referencia távolságon belüli profileltérések abszolút értékeinek számtani átlaga. A mért Ra számérték mindig kisebb, mint az azonos érdességprofilon meghatározott Rz érték. Rt = maximális érdességmélység Az Rt maximális érdességmélység a mérőszakasz legmagasabb és legalacsonyabb pontja közötti távolság. Rq = érdesség négyzetes középértéke Rq az összes ordináta értékének négyzetes középértéke az egyes l mérési szakaszon belül. Az Rq az RMS (Root Mean Square) elnevezésnek felel meg.
