PCE Instruments PCE-RT 2300-ICA Érdességmérő Kalibráció (ISO)
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Főbb jellemzők
PCE Instruments érdességmérő készülék PCE-RT 2300-ICA
- Érintőkijelző
- Az összes érdességérték mérése
- Akkumulátoros és hálózati működés
- Különböző szűrők állíthatók be.
- Gyémánt tesztfej
- levehető motoros szán

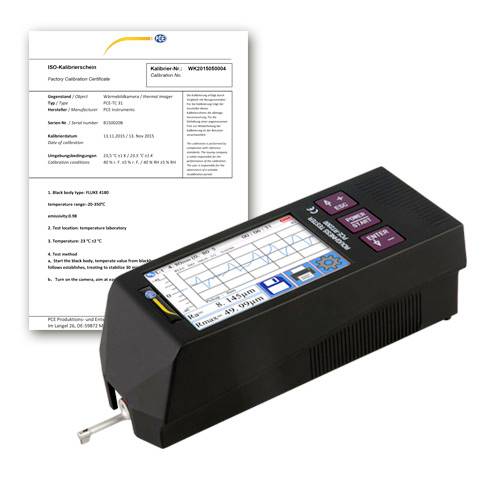

- beleértve az ISO kalibrációs tanúsítványt
Műszaki adatok
- érdesség
- Érdességérték Ra, Rq, Rz, Rt, Rp, Rv, Rc, Rmax, R3z, Rm, Ry
- Mérési tartomány -160 ... +160 µm
- Felbontás 0,04 µm
- Pontosság +/-10%
- érdesség
- Érdességérték Ra, Rq
- Mérési tartomány 0,005 ... 32 µm
- Felbontás 0,001 µm
- Pontosság +/-10%
- érdesség
- Érdességérték Rz, Rt, Rp, R3z, Rm, Ry
- Mérési tartomány 0,02 ... 320 µm
- Felbontás 0,01 µm
- Pontosság +/-10%
- érdesség
- Érdességérték Sk, tp
- Mérési tartomány 0 ... 100 %
- Pontosság +/-10%
- érdesség
- Érdességérték S, Sm
- Mérési tartomány 0,02 ... 1000 µm
- Pontosság +/-10%
- Általános műszaki adatok
- Ismétlési pontosság +/-7%
- Mérési függvények Ra, Rq, Rsm, Rsk, Rz, Rt, Rp, Rv, Rc
- Mérési függvények (kiegészítő információk) R3z, R3y, Rz(JIS), Ry, Rs, Rku, Rmax, Rmr, RPc, Rk, Rpk, Rvk, Mr1, Mr2
- Mértékegység(ek): µin, µm
- Kijelző típusa: LCD érintőképernyő
- Kijelző mérete 3,5 hüvelyk
- Micro-USB interfész
- Szabvány(ok) ISO4287, ANSIB46.1, DIN4768
- Gyémánt érzékelő
- Üzemidő 50 óra
- Szonda - Szondacsúcs sugara - 5 µm, - Szondacsúcs anyaga - gyémánt, 90°-os szögben, - Érzékelő érintkezési ereje: kevesebb, mint 4 mN, - Szonda sebessége: 0,135 mm/s 0,25 mm-nél, 0,5 mm/s 0,8 mm-nél, 1 mm/s 2,5 mm-nél
- Motoregység méretei: 115 x 23 x 27 mm
- Maximális mozgási távolság 17,5 mm
- Menü nyelve: angol (amerikai), kínai, angol (brit)
- Védettségi osztály (eszköz) IP30
- USB tápegység: 5 V / 800 mA
- Csatlakozó típusa: Eszköz - Európai csatlakozó
- Akkumulátor/Újratölthető akkumulátor 1 x 3,7 V belső lítium-ion akkumulátor
- Kapacitás 3000 mAh
- Üzemeltetési feltételek -20 ... 40 °C, 0 ... 90 % rel. páratartalom
- Tárolási körülmények -40 ... 60 °C, 0 ... 90 % rel. páratartalom
- Méretek (H x Sz x M) 158 x 55 x 52 mm
- Súly: 500 g
- Termék típus
Érdességmérő
- Kijelző típus
LCD érintőképernyő
- Méret
(H x Sz x Ma) 158 x 55 x 52 mm
- Súly
500 g
- Üzemi feszültség
3.7 V
- Tartalom
1 db
- Kalibrálási teljesítmény
beleértve az ISO kalibrációs tanúsítványt
- Szélesség
55 mm
- Magasság
52 mm
- Hossz
158 mm
- Csatlakozók
Mikro USB
ISO
- Műanyagmentes csomagolás
Műanyagmentes csomagolás
Dokumentumok és letöltések
Adatlap
Adatlap 3812716 PCE Instruments PCE-RT 2300-ICA Érdességmérő Kalibráció (ISO)
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3812716 PCE Instruments PCE-RT 2300-ICA Érdességmérő Kalibráció (ISO)
Leírás

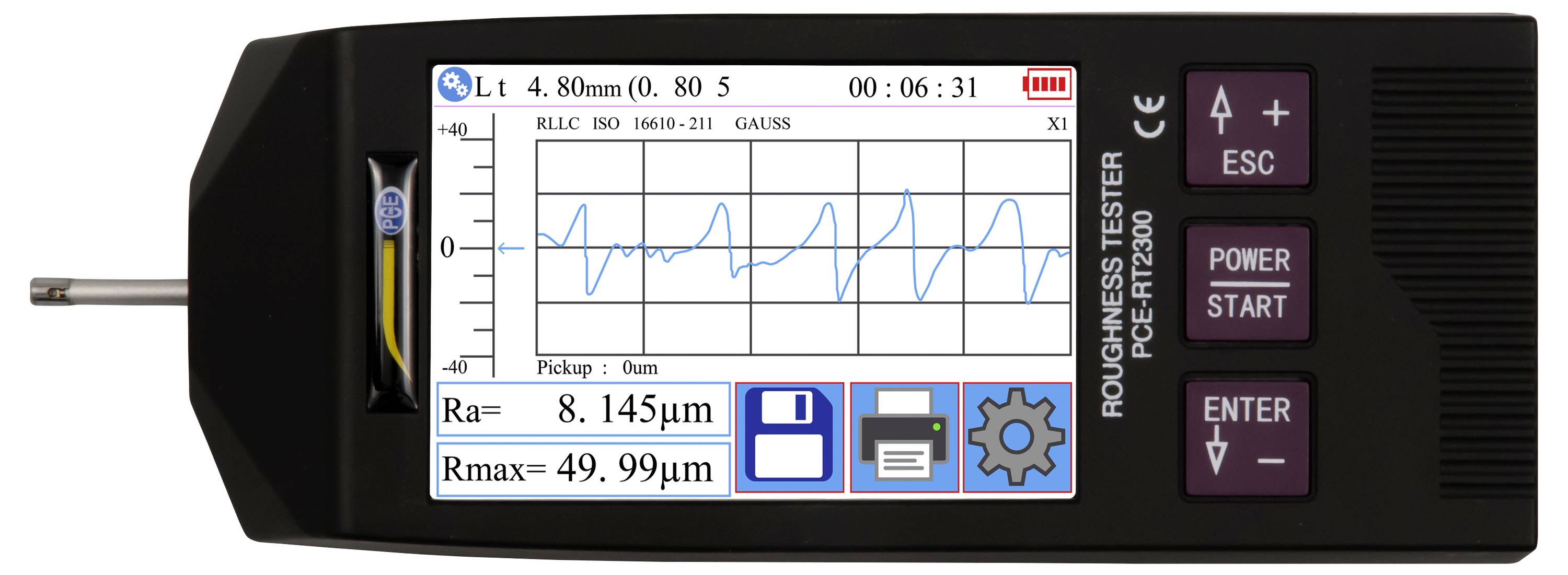

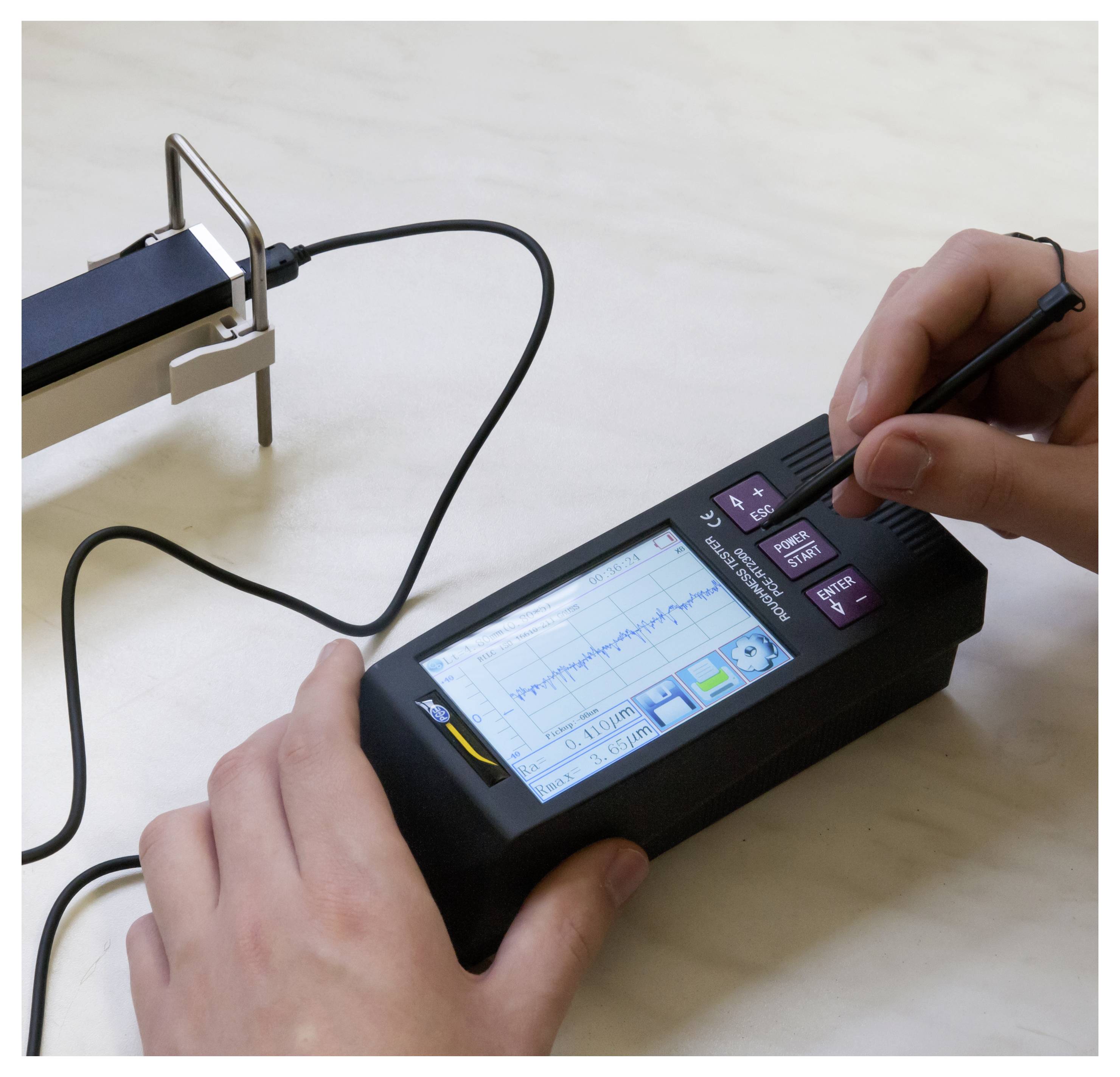

Az érdességmérő eszközt felületek érdességének mérésére használják. Az érdességmérő eszköz levehető motoros szánnal rendelkezik. Ez a tulajdonság lehetővé teszi a felületi érdesség meghatározását még kis vagy keskeny profilokon is az érdességmérő eszköz segítségével. A mért értékeket az érdességmérő készülék egy nagyméretű LC kijelzőn jeleníti meg. Az érdességmérő készüléket is erről a kijelzőről lehet kezelni. Az érdességmérő készüléket egy belső akkumulátor táplálja. Ez az akkumulátor egy szabványos USB hálózati adapterrel működtethető.

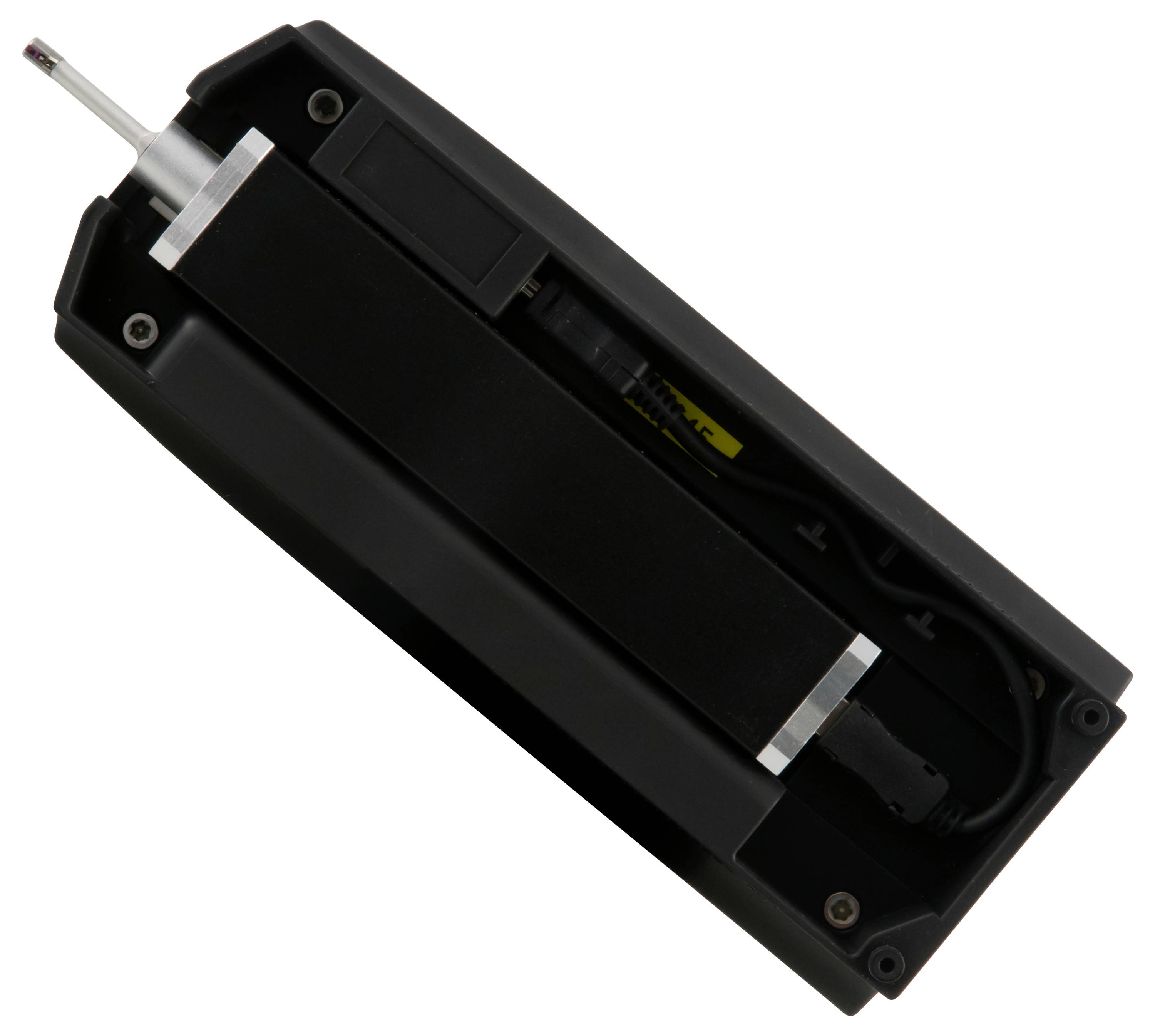

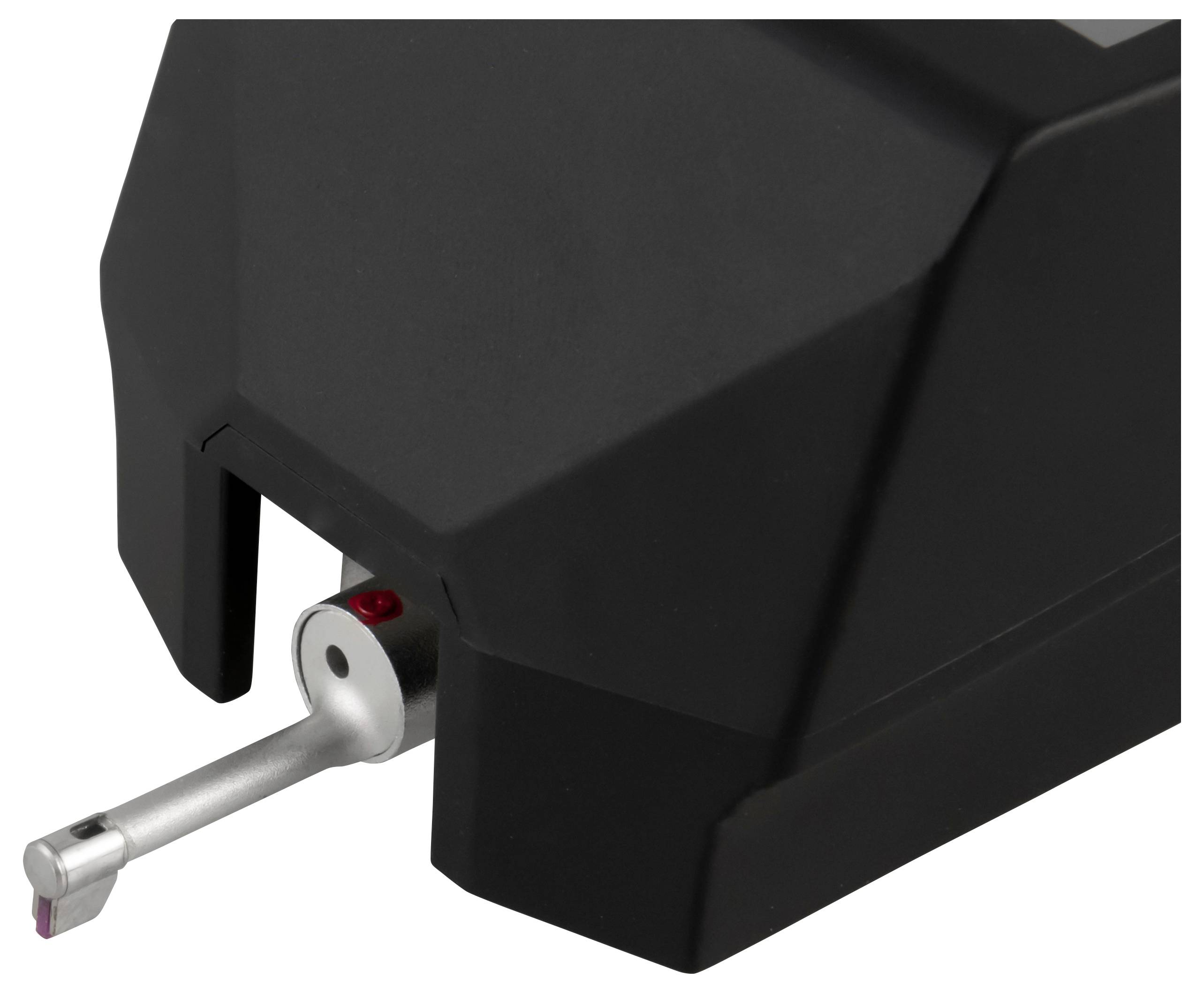

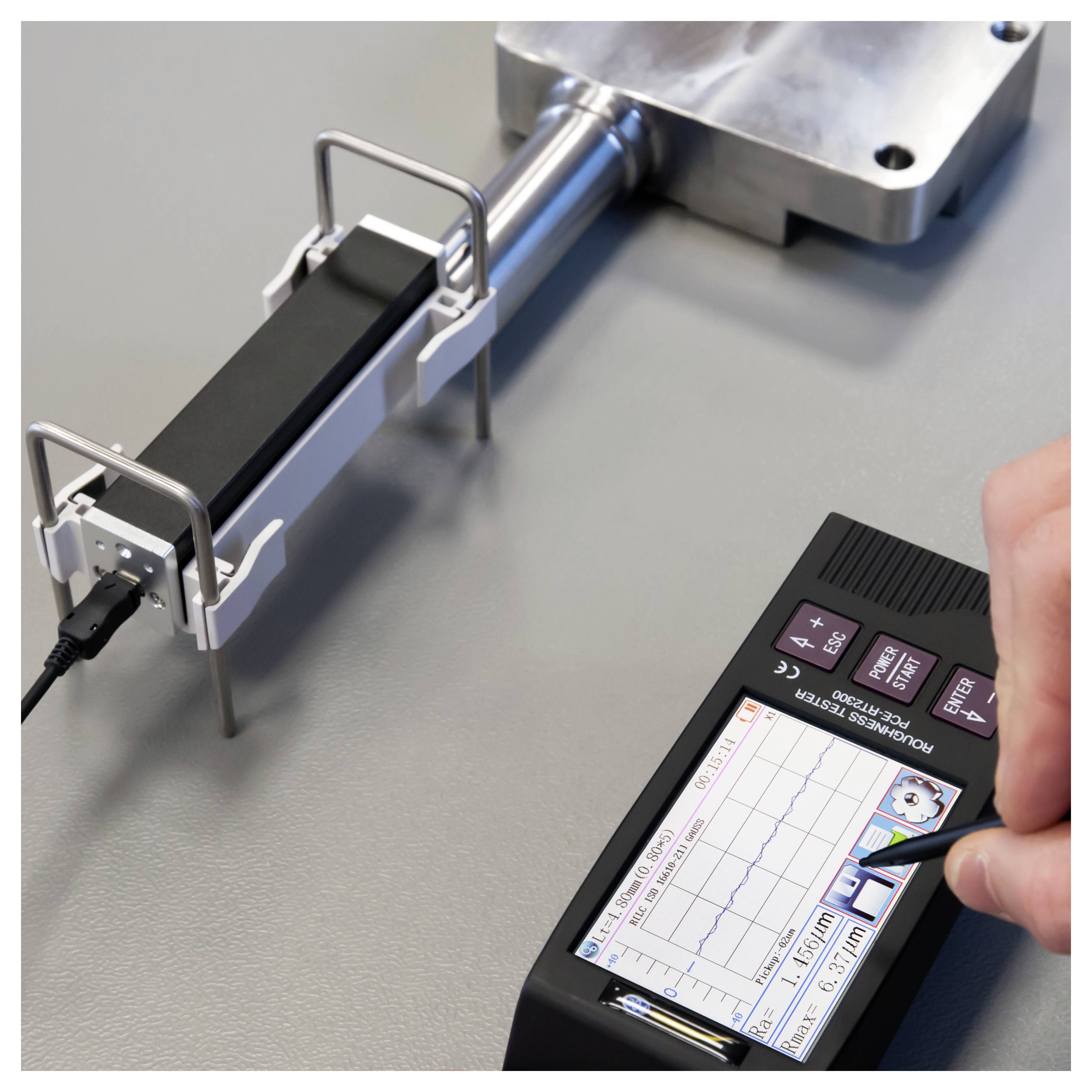

A levehető motoros szán egy kábellel csatlakozik az érdességmérő eszköz főegységéhez. A gyémántszonda be van szerelve a motoros szánba. Ez maximum 4 mN erővel nyomja a mérendő felületet. Az érdességmérő készülék az érdességmérő készülékekre vonatkozó érvényes ISO, ANSI és JIS szabványok szerint mér.
Hasznos információk az érdességmérő eszközről
Rz = átlagos érdességmélység
Az átlagos érdességi mélység Rz több szomszédos egyedi mérési szakasz legnagyobb egyedi érdességi mélységeinek számtani átlaga.
Ra = aritmetikai átlagos érdesség
Az Ra az általánosan elfogadott és nemzetközileg használt érdességi paraméter. Ez a referencia szakaszon belüli profileltérések abszolút értékeinek számtani átlaga. A mért Ra numerikus érték mindig kisebb, mint az ugyanazon az érdességi profilon meghatározott Rz érték.
Rt = maximális érdességmélység
Az Rt maximális érdességi mélység a mérési szakasz legmagasabb és legalacsonyabb pontja közötti távolság.
Rq = Négyzetes átlagos érdesség
Az Rq az egyetlen mérési szakaszon belüli összes ordinátaérték négyzetes középértéke. Az Rq az RMS (Root Mean Square) megnevezésnek felel meg.
Ez a szöveg gépi fordítással készült.
A levehető motoros szán egy kábellel csatlakozik az érdességmérő eszköz főegységéhez. A gyémántszonda be van szerelve a motoros szánba. Ez maximum 4 mN erővel nyomja a mérendő felületet. Az érdességmérő készülék az érdességmérő készülékekre vonatkozó érvényes ISO, ANSI és JIS szabványok szerint mér.
Hasznos információk az érdességmérő eszközről
Rz = átlagos érdességmélység
Az átlagos érdességi mélység Rz több szomszédos egyedi mérési szakasz legnagyobb egyedi érdességi mélységeinek számtani átlaga.
Ra = aritmetikai átlagos érdesség
Az Ra az általánosan elfogadott és nemzetközileg használt érdességi paraméter. Ez a referencia szakaszon belüli profileltérések abszolút értékeinek számtani átlaga. A mért Ra numerikus érték mindig kisebb, mint az ugyanazon az érdességi profilon meghatározott Rz érték.
Rt = maximális érdességmélység
Az Rt maximális érdességi mélység a mérési szakasz legmagasabb és legalacsonyabb pontja közötti távolság.
Rq = Négyzetes átlagos érdesség
Az Rq az egyetlen mérési szakaszon belüli összes ordinátaérték négyzetes középértéke. Az Rq az RMS (Root Mean Square) megnevezésnek felel meg.
Ez a szöveg gépi fordítással készült.
Szállítás tartalma
- 1 x PCE-RT 2300-ICA érdességmérő készülék
- 1 db mikrokapcsoló
- 1 x levehető motoregység
- 1 x állvány a motoros egységhez
- 2 db csatlakozókábel a motoregységhez
- 1 db töltőkészülék
- 1 db interfészkábel
- 1 db hordtáska
- Használati útmutató
- 1 db ISO kalibrációs tanúsítvány
