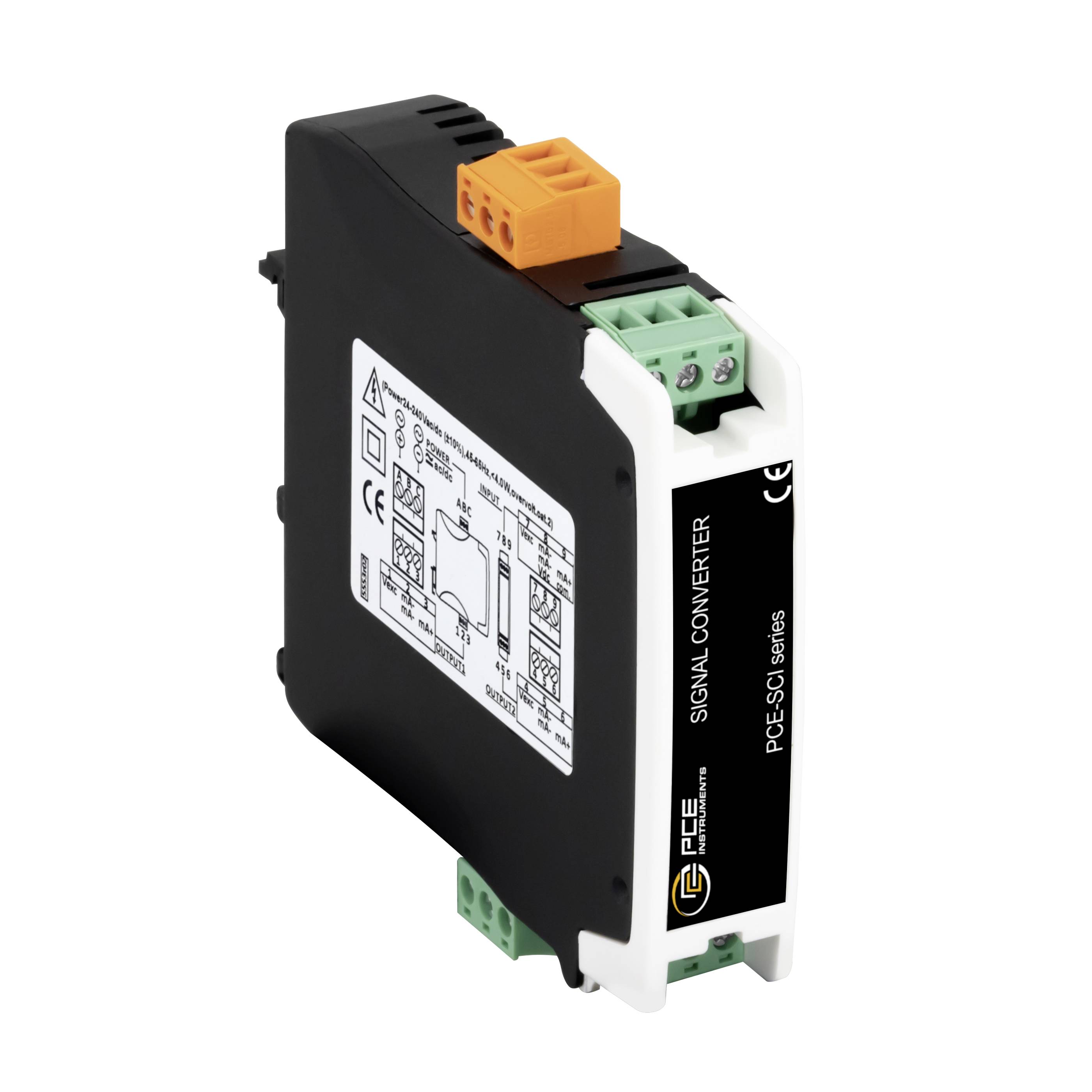

Kompakt fekete-fehér jelkonverter modul narancssárga és zöld csatlakozókapoccsal, fehér háttéren megjelenítve.

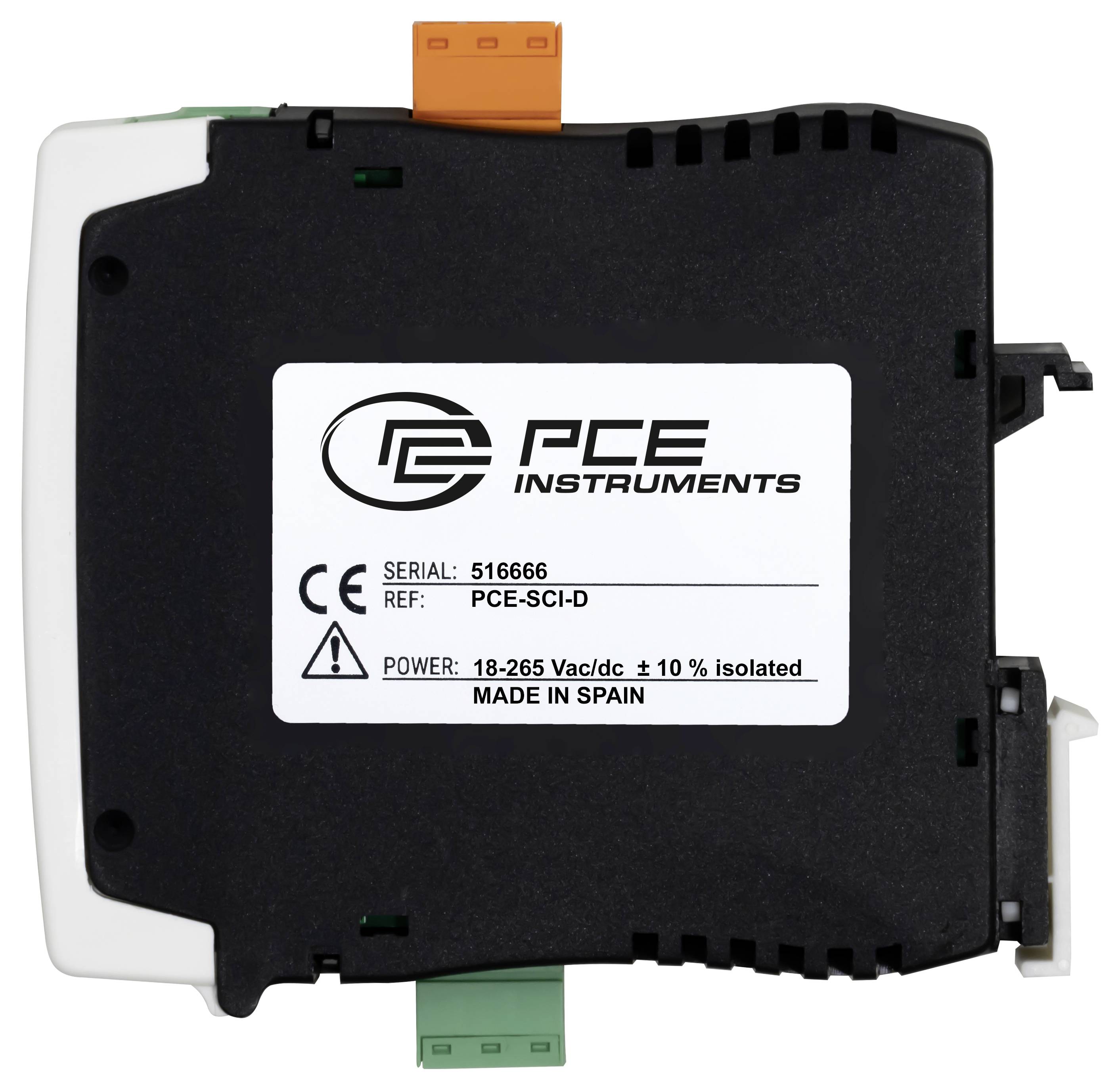

Black PCE Instruments eszközmodul, sorozatszám és áramellátási információkkal jelölve, narancssárga felső és zöld alsó csatlakozókkal.

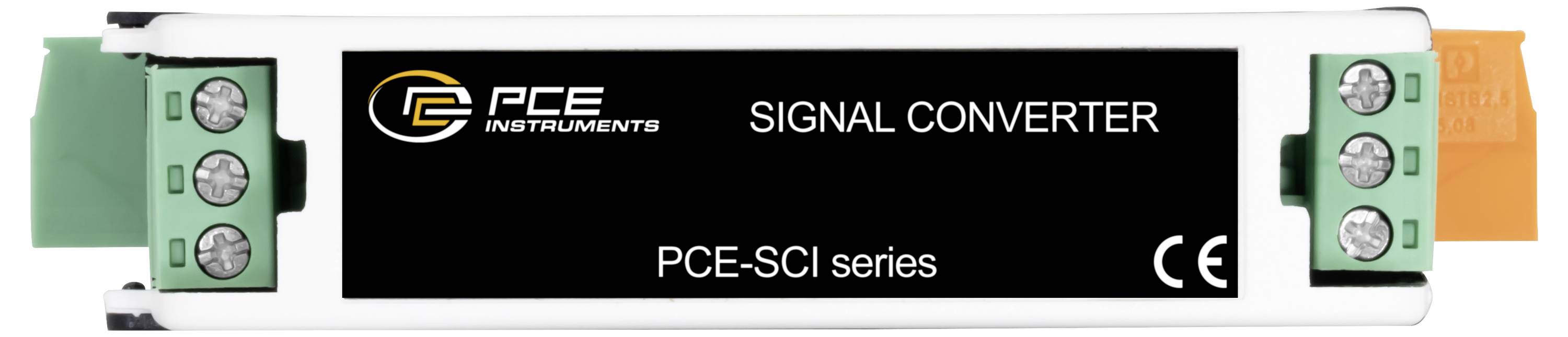

PCE Instruments PCE-SCI jelkonverter modul zöld csavaros kapcsokkal mindkét végén és CE jelöléssel ellátott címkével.

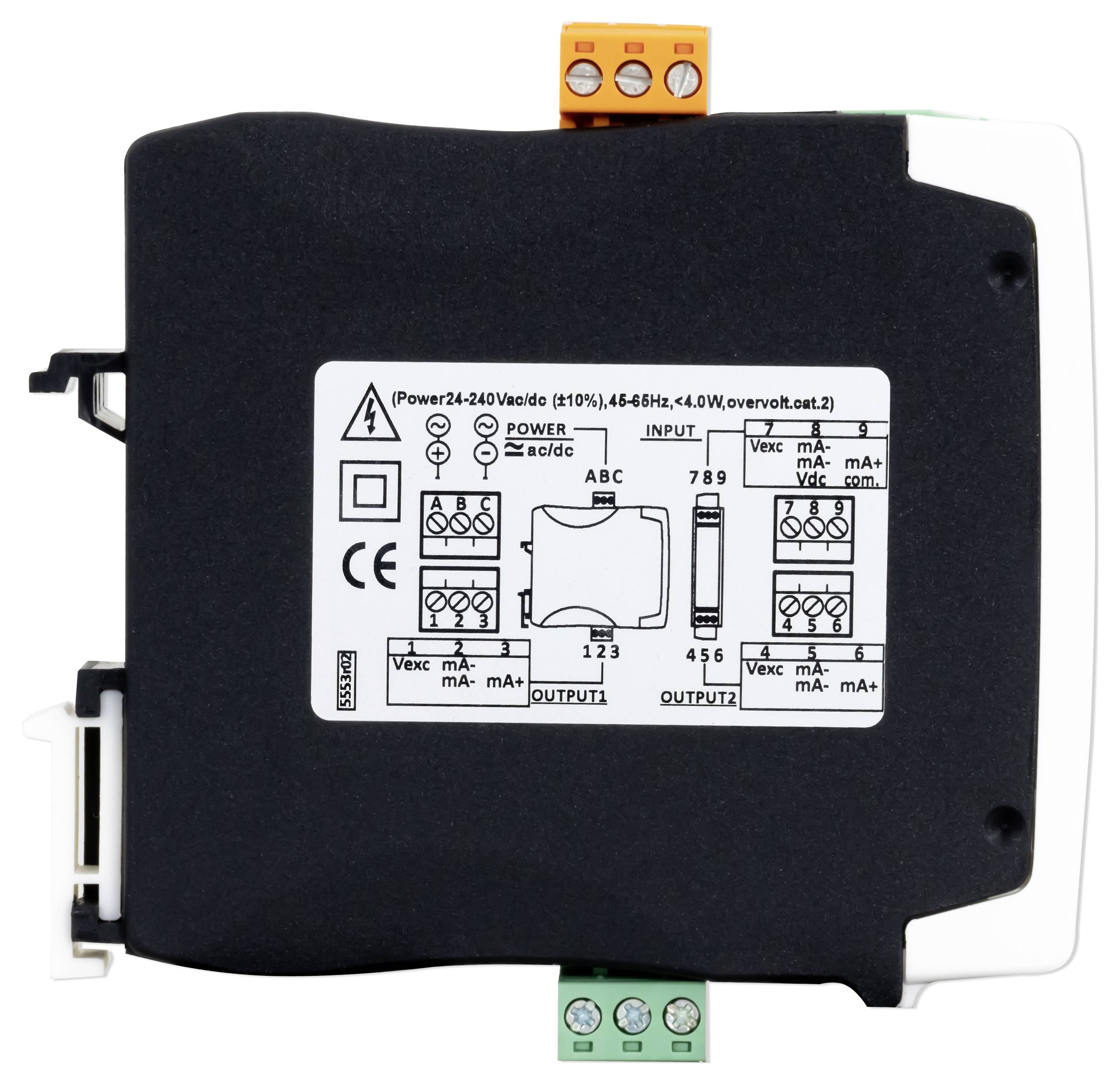

Fekete ipari DIN-sínre szerelhető vezérlőmodul csatlakozóblokkal és bekötési rajz címkével az áram-, bemeneti és kimeneti kapcsolatokhoz.

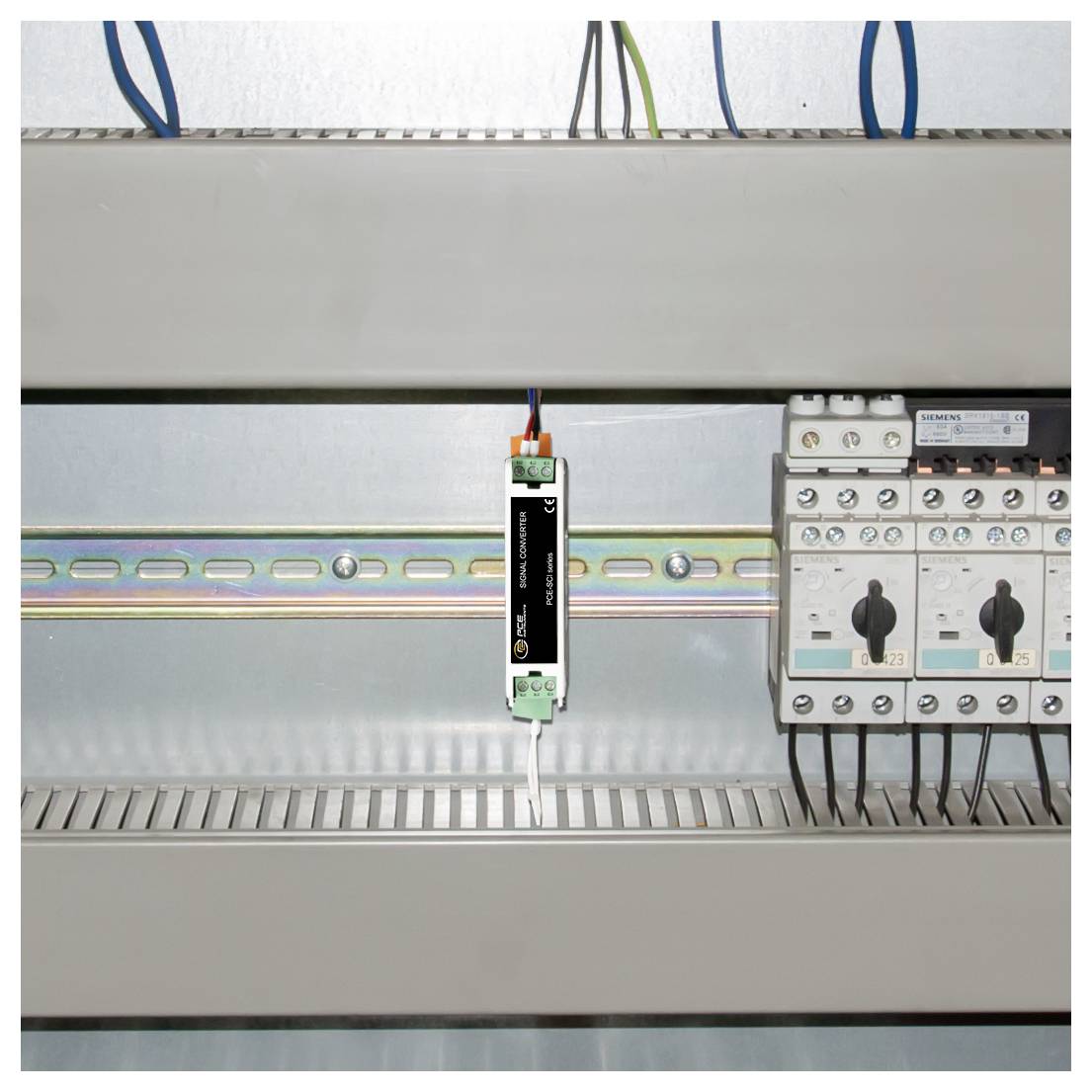

Elektromos vezérlőpult felszerelt DIN-sínre rögzített alkatrészekkel, beleértve egy központi modult és megszakítókat a jobb oldalon.

1/5

Termék típus

Leválasztás átalakító

Bemenő jel max. (áram)

20 mA

Bemenő jel max. (feszültség)

15 V

Gyártói szám

PCE-SCI-D

Méret

(H x Sz x Ma) 106 x 108 x 22.5 mm

Adatlap (PDF)

Szállítás: 10. 9. P.

3 db

Szám

Összesen (57 472 Ft / Darab)

57 472 Ft

ÁFA nélkül

Már csak 3 db érhető el

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

SZAKMAI. KALIBRÁLT. FELSZERELÉS. PCE-SCI-D

Konfigurálható jeladó elektromos jelekhez
Konfigurálható 2 gombbal és 7 szegmenses kijelzővel
Jelszó funkció
megkettőzi az analóg jeleket
- 4... 20mA és 0... 10 V
gyors konfiguráció 2 gombbal
Kalapsínre szerelés
Tápegység 24... 250 V AC/DC

Műszaki adatok

Folyamatfolyam
Mérési tartomány max +4 mA ... 20 mA
Pontosság 0,3%-a mb.
Túlterhelés 25mA
Jeltípus aktív, passzív
impedancia< 2 Vdc feszültségesés a kapcsokon
Lépés válasz< 300 ms (0... 99%-os jel)
Folyamat feszültség
Mérési tartomány 0 V DC ... 10 V DC
Pontosság 0,3%-a mb.
Túlterhelés 25 V DC
Jeltípus aktív, passzív
Impedancia nagyobb, mint 1 MΩ
Lépés válasz< 300 ms (0... 99%-os jel)
Általános műszaki adatok
Kijelző típusa 7 szegmens, 2 számjegy
Biztonsági szabvány CAT II / 300V
Védettségi osztály (készülék) IP30
Tápegység 24... 240 V DC ±10%, 45 ... 65 Hz, szigetelt
Súly:126 g
Méretek (H x Sz x Ma) 110 x 22 x 118 mm
Működési feltételek 0... 50 °C, 0 ... 95 % relatív páratartalom
Tárolási feltételek -20 ... 70°C, 0... 95 % relatív páratartalom

Gyártói szám: PCE-SCI-D

Termék típus: Leválasztás átalakító

Bemenő jel max. (áram): 20 mA

Bemenő jel max. (feszültség): 15 V

Méret: (H x Sz x Ma) 106 x 108 x 22.5 mm

Csatlakozó: Kapocssor
Csavaros kapocs
Kapocs
Dugaszos összekötő

Kimenő jel (feszültség): 0-10

Üzemi feszültség: 18 - 265 V

Max. üzemi feszültség: 265 V

Üzemi feszültség (min.): 18 V DC/AC

Teher: 10

Bemenő jel (feszültség): 10

Tartalom: 1 db

Konfiguráció: potenciométer

Szélesség: 108 mm

Magasság: 22.5 mm

Hossz: 106 mm

RoHS konform: Igen

Érzékelő típus: PT100
PT500
PT1000

Áramfelvét: 3 W

Max. környezeti hőmérséklet: 70 °C

Környezeti hőmérséklet (min.): -20 °C

Max. keresztmetszet, hajlékony: 2.5 mm²

Merev keresztmetszet (max.): 2.5 mm²

Min. hajlékony keresztmetszet: 0.25 mm²

Merev átmérő (min.): 1 mm²

Dokumentumok és letöltések

Adatlap

Adatlap 3192941 PCE Instruments PCE-SCI-D PCE-SCI-D Leválasztás átalakító 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3192941 PCE Instruments PCE-SCI-D PCE-SCI-D Leválasztás átalakító 1 db

Leírás

Az elektromos jelek konfigurálható mérőátalakítója jelkettőző és jelátalakító folyamatjelekhez. Ez lehet 4... 20mA és 0... 10 V DC jel kerül a bemenetre. A konfigurálható elektromos jeladó szükség esetén gerjesztési feszültséget biztosít. 2 kimenete van, az 1 kimenet 4-re rögzítve... 20 mA és kimenet 2-4... 20 mA vagy 0... 10 V DC beállítható. Négyszeres leválasztással rendelkezik a tápegység, a bemeneti jel, az 1-es és a 2-es kimenet között.

Az áramkör leválasztása megakadályozza a földhurkokat és a feszültségcsúcsok terjedését, védi a berendezéseket és a jel integritását. A konfigurációs rendszer (számok és billentyűzet) az előlap mögött érhető el, és egyszerű és gyors konfigurálást tesz lehetővé. A Signal Duplicator rendelkezik egy „jelszó” funkcióval a konfigurációhoz való hozzáférés zárolására. A konfigurálható elektromos jeladót ipari felhasználásra tervezték, sokféle alkalmazásba integrálható, csökkentett költségek, kiváló minőség és a készülék egyedi használatra történő opcionális testreszabása.
