PCE Instruments PCE-SCI-L PCE-SCI-L Leválasztás átalakító 1 db vásárlása

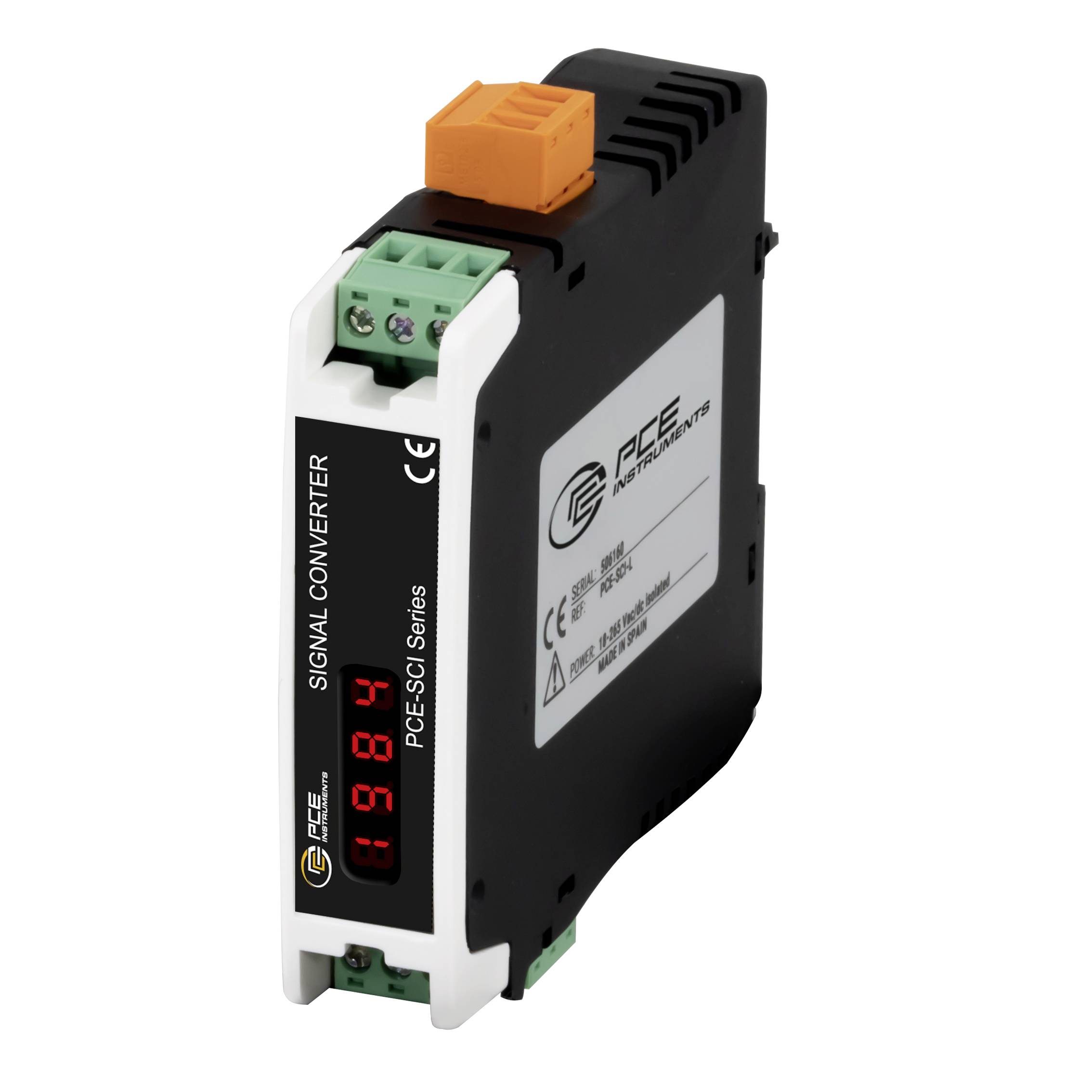

Ipari jel konvertáló modul piros LED kijelzővel és csavarmenetes kapocscsatlakozókkal fehér háttéren.

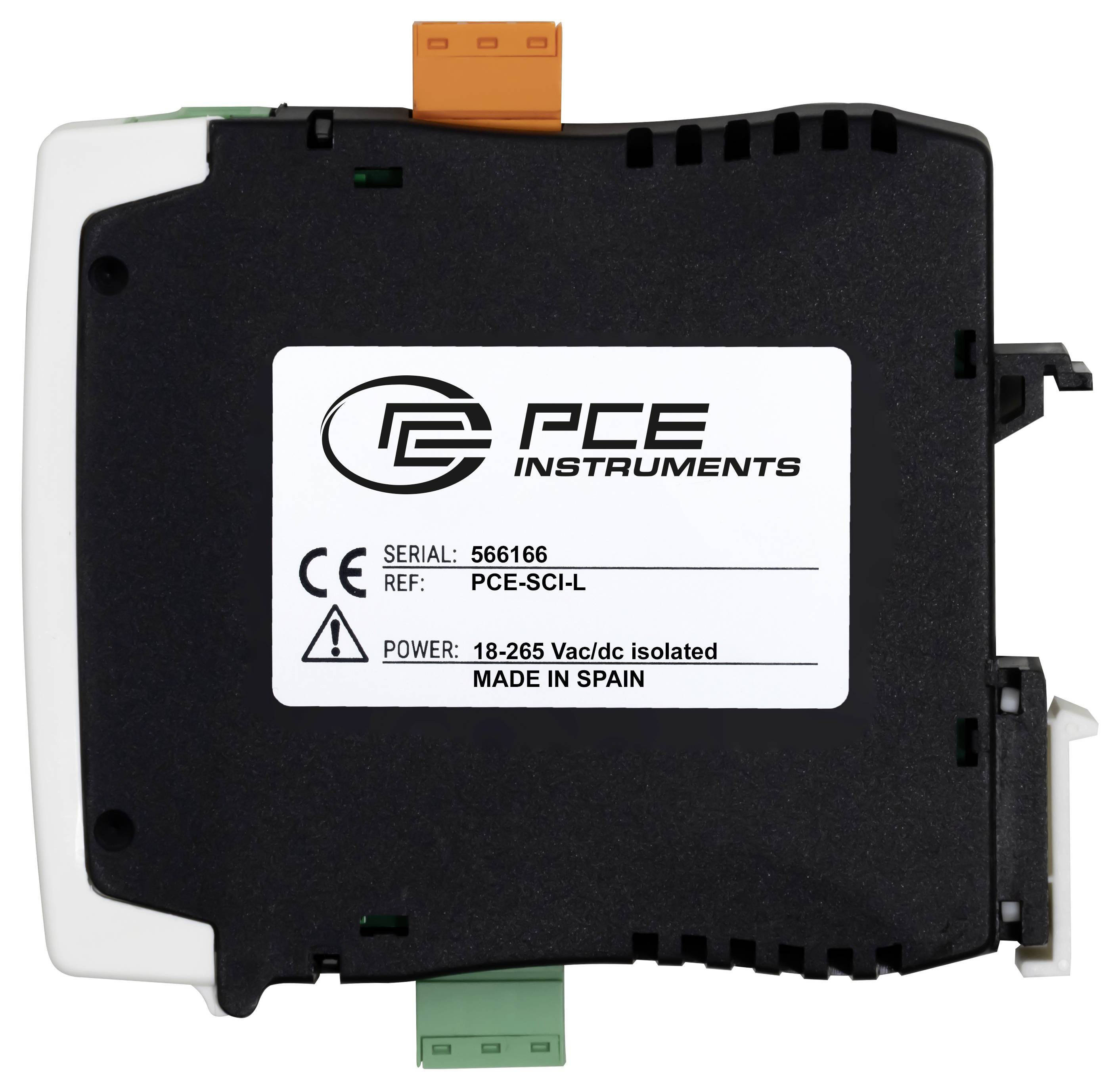

PCE Instruments ipari modul „PCE-SCI-L" jelöléssel, 566166 sorozatszámmal, CE jelöléssel és 18-265 Vac/dc izolált teljesítménybevétellel, Spanyolországban gyártott.

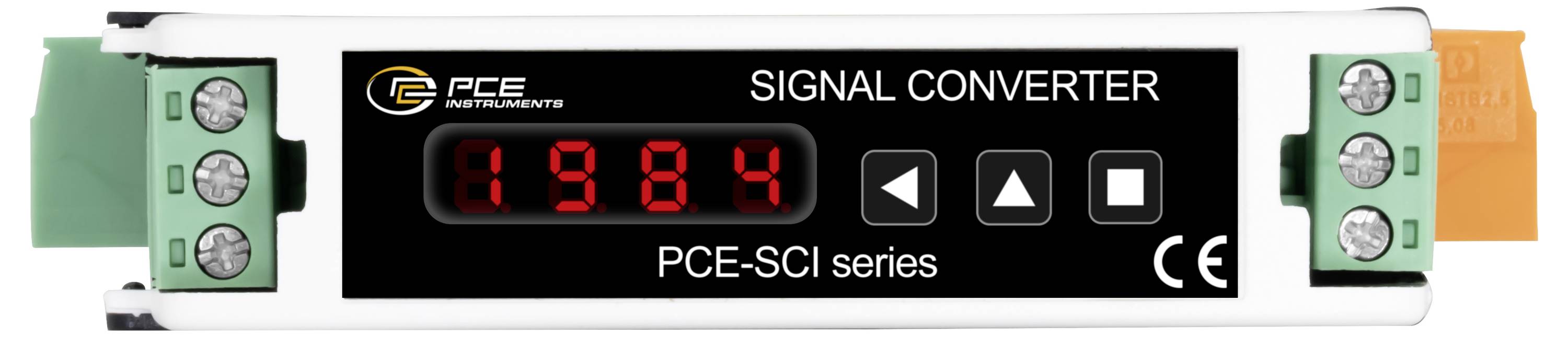

Digitális jelhconverter kijelző piros numerikus megjelenítéssel 19.84, három vezérlőgombbal és zöld/narancssárga csatlakozó kapcsokkal mindkét végén.

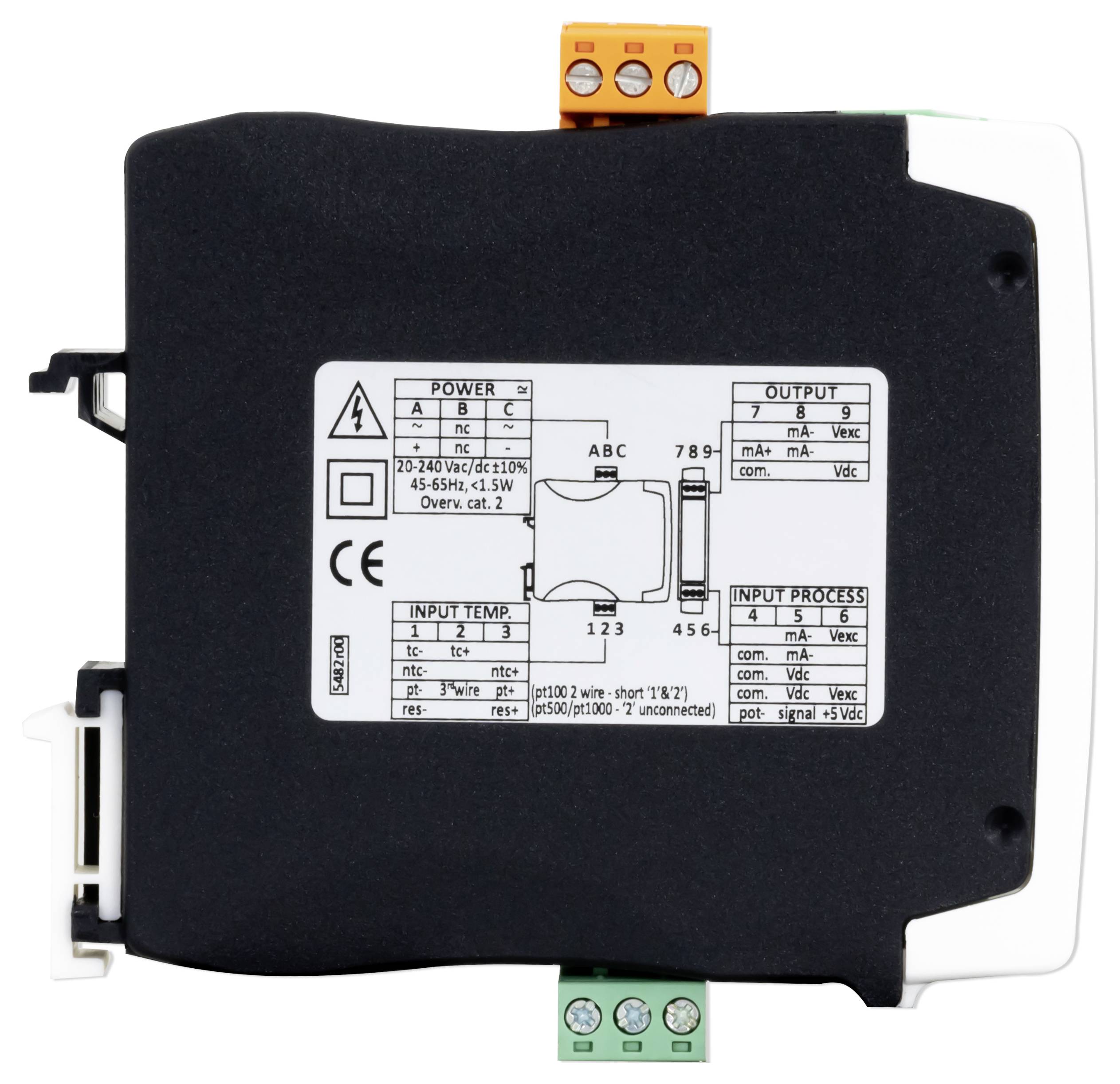

Fekete ipari elektronikus modul terminálblokkal és az elülső oldalon található vezetékkapcsolási rajz címkével.

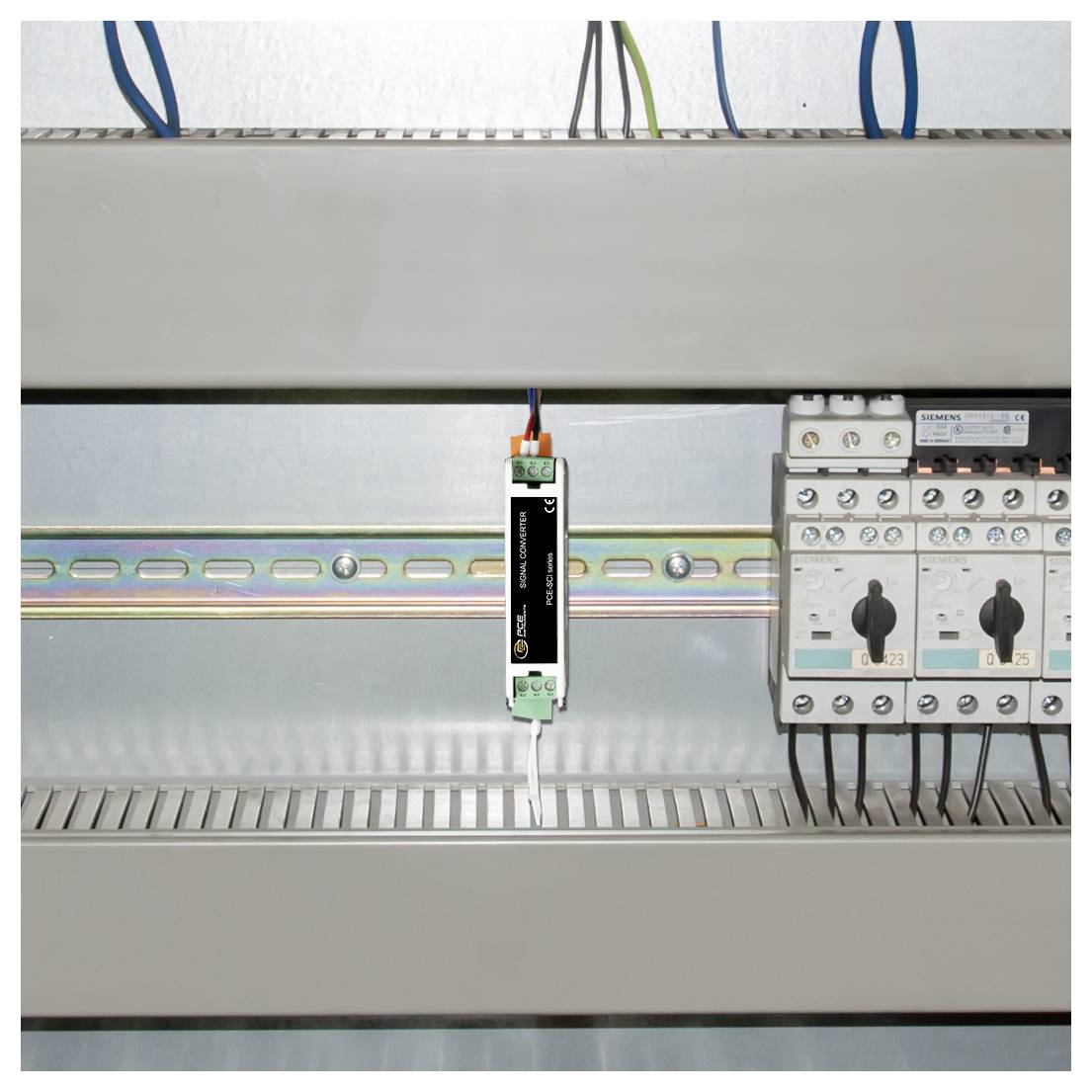

Elektromos vezérlőpult DIN-sínre szerelt komponensekkel, beleértve egy központi relé modult és két Siemens kismegszakítót a jobb oldalon.

1/5

Termék típus

Leválasztás átalakító

Bemenő jel max. (áram)

20 mA

Bemenő jel max. (feszültség)

15 V

Gyártói szám

PCE-SCI-L

Méret

(H x Sz x Ma) 106 x 108 x 22.5 mm

Adatlap (PDF)

Szállítás: 10. 9. P.

1 db

Szám

Összesen (70 071 Ft / Darab)

70 071 Ft

ÁFA nélkül

Már csak 1 db érhető el

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

SZAKMAI. KALIBRÁLT. FELSZERELÉS. PCE-SCI-L

Leválasztó jel átalakító DIN sínre szereléshez
Mérési tartomány 0... 600 V AC/DC
Kimeneti jelek 4... 20mA és 0... 10 V
billentyűzettel konfigurálható
Jelenlegi mérési tartomány 0... 5 A AC/DC
Frekvenciamérés DIN sínre szerelés
Mérési tartomány 0... 600 V AC/DC
aktív és passzív kimeneti jel
Frekvenciamérés
Mérési tartomány 0... 5 A AC/DC

Műszaki adatok

Egyenfeszültség DC
Mérési tartomány -80 mV ... +80 mV
Felbontás 0,1mV
Pontosság 0,05-0,15% FS a bemeneti tartománytól függően.
Általános műszaki adatok
4. kimenet... 20mA, 0... 10VDC
Kijelző típusa 7 szegmens, 2 számjegy
Biztonsági szabvány CAT II / 300V
Szerelés 35 mm-es DIN-sínre szerelhető
Leválasztás 3000 Vrms 60 másodpercig (bemenet, kimenet, táp)
Menü nyelve angol (USA)
Védettségi osztály (készülék) IP30
Tápegység 24... 240 V DC ±10%, 45 ... 65 Hz, szigetelt
Súly:126 g
Méretek (H x Sz x Ma) 110 x 22 x 118 mm
Működési feltételek 0... 50 °C, 0 ... 95 % relatív páratartalom
Tárolási feltételek -20 ... 70°C, 0... 95 % relatív páratartalom

Gyártói szám: PCE-SCI-L

Termék típus: Leválasztás átalakító

Bemenő jel max. (áram): 20 mA

Bemenő jel max. (feszültség): 15 V

Méret: (H x Sz x Ma) 106 x 108 x 22.5 mm

Csatlakozó: Kapocssor
Csavaros kapocs
Kapocs
Dugaszos összekötő

Kimenő jel (feszültség): 0-10

Üzemi feszültség: 18 - 265 V

Max. üzemi feszültség: 265 V

Üzemi feszültség (min.): 18 V DC/AC

Teher: 10

Bemenő jel (feszültség): 10

Tartalom: 1 db

Konfiguráció: potenciométer

Szélesség: 108 mm

Magasság: 22.5 mm

Hossz: 106 mm

RoHS konform: Igen

Érzékelő típus: PT100
PT500
PT1000

Áramfelvét: 3 W

Max. környezeti hőmérséklet: 70 °C

Környezeti hőmérséklet (min.): -20 °C

Max. keresztmetszet, hajlékony: 2.5 mm²

Merev keresztmetszet (max.): 2.5 mm²

Min. hajlékony keresztmetszet: 0.25 mm²

Merev átmérő (min.): 1 mm²

Dokumentumok és letöltések

Adatlap

Adatlap 3192942 PCE Instruments PCE-SCI-L PCE-SCI-L Leválasztás átalakító 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3192942 PCE Instruments PCE-SCI-L PCE-SCI-L Leválasztás átalakító 1 db

Leírás

A leválasztó jelátalakító 0...600 V AC/DC állítható mérési tartománnyal rendelkezik, ezért sokféle feszültség mérésére képes. Például a leválasztó jelátalakítót csatlakoztatni lehet a tápvezetékhez a rákapcsolt feszültség figyelése érdekében. A leválasztó jelátalakító a feszültség mérésén túl közvetlenül is mérheti az áramerősséget, maximum 0 ... 5 A AC/DC állítható mérési tartományban. Az áramtartomány bővítése érdekében a leválasztó jelátalakítóhoz áramváltó csatlakoztatható. A mért értéket ezután a leválasztó jel átalakító szabványos analóg 4 ... 20 mA vagy 0 ... 10 V jellé alakítja át. A leválasztó jel átalakító ezért ideális kiterjesztése a folyamatvezérlő rendszernek.

Mivel a bemeneti és kimeneti tartományok azonosan állíthatók be, a leválasztó jelátalakító galvanikus leválasztásra használható. A leválasztó jel átalakító közvetlenül a billentyűzeten keresztül konfigurálható. Ez azt jelenti, hogy nincs szükség további kábelre vagy szoftverre a jelátalakító beállításához. A leválasztó jelátalakító egy DIN kalapsínre van felszerelve. A jelátalakító 18... 265 V AC/DC 45... 65 Hz tartományban van.

Ez a szöveg gépi fordítással készült.
