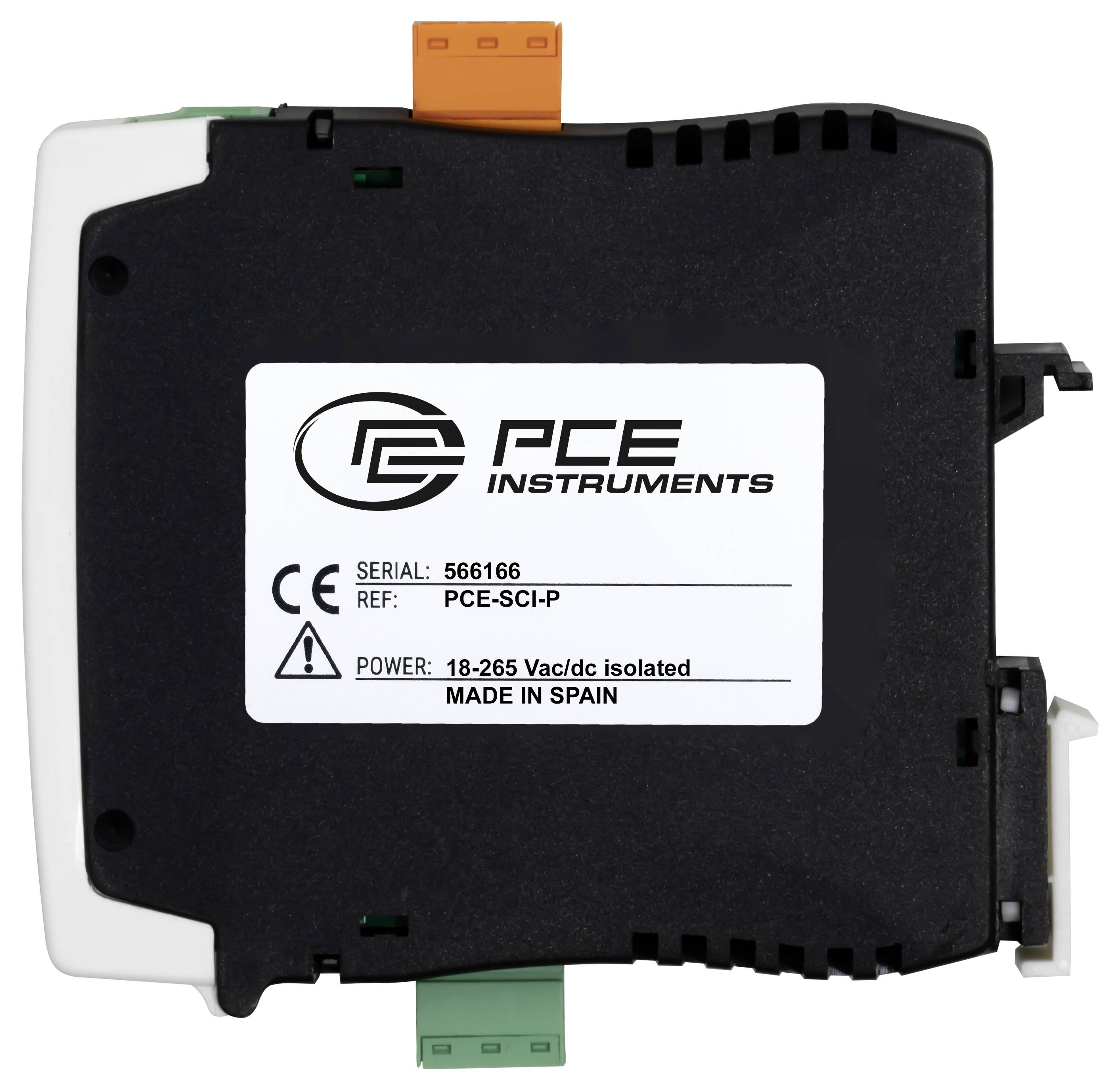

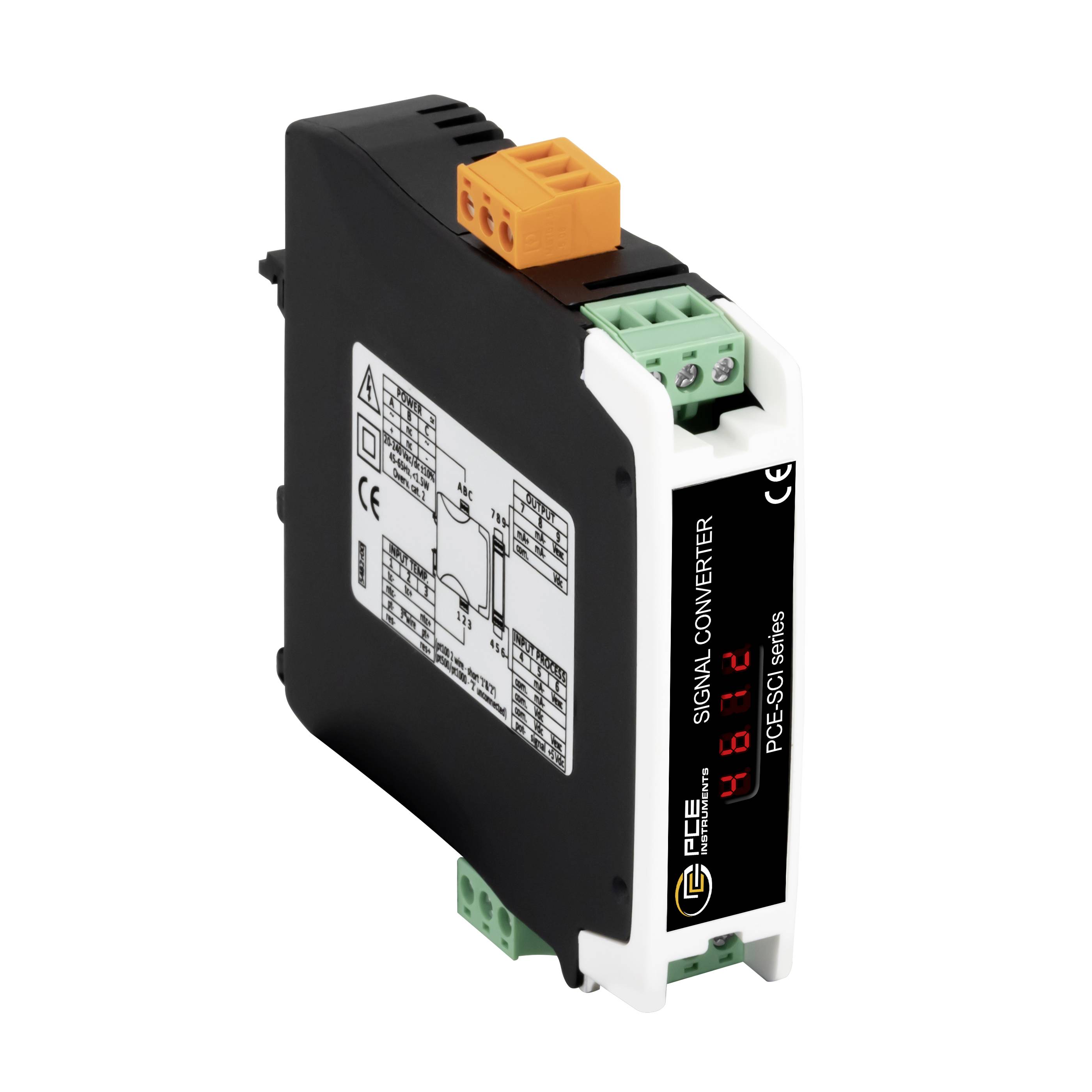

PCE Instruments PCE-SCI-P PCE-SCI-P Leválasztás átalakító 1 db
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
Leválasztás átalakító
Bemenő jel max. (áram)
20 mA
Bemenő jel max. (feszültség)
15 V
Gyártói szám
PCE-SCI-P
Méret
(H x Sz x Ma) 106 x 108 x 22.5 mm
Adatlap (PDF)
2 db
Szám
Összesen (70 071 Ft / Darab)
70 071 Ft
ÁFA nélkül
Már csak 2 db érhető el
Főbb jellemzők
SZAKMAI. KALIBRÁLT. FELSZERELÉS. PCE-SCI-P
- Leválasztó jel átalakító áram - feszültség - hőmérséklet
- Leválasztó jel átalakító több mint 100 állítható kombinációval
- analóg bemeneti jelek (0 ... 10V, 4... 20 mA, Pt100, hőelemek) galvanikusan leválasztott, analóg szabványos jelekké
- szabadon méretezhető
- kevesebb mint 5 perc alatt működőképes
- átalakítja az analóg bemeneti tartományt
- teljes galvanikus leválasztás
- Tápegység 18... 265 V AC/DC
Műszaki adatok
- Általános műszaki adatok
- 4-es bemenetek... 20mA, 0... 10 VDC, Pt100 3 vezetékes, Pt100 2 vezetékes, Pt500, Pt1000, J hőelem, K hőelem, T hőelem, E hőelem, S hőelem, R hőelem, B hőelem, C, Thermoelement N, 1MΩ, 0... 1 kΩ, 0... 100 kΩ, 0... 10 kΩ, névleges potenciál 250 Ω ... 15 kΩ, NTC 44004, NTC 44005, NTC 44006, NTC 44007, NTC 44008, NTC 44030, NTC 44031, NTC 44032, NTC 44033, NTC 44030, 3
- 4. kimenet... 20mA, 0... 10VDC
- Kijelző típusa 7 szegmens, 2 számjegy
- Biztonsági szabvány CAT II / 300V
- Szerelés 35 mm-es DIN sínes rögzítés
- Leválasztás 3000 Vrms 60 másodpercig (bemenet, kimenet, táp)
- Menü nyelve angol (USA)
- Védettségi osztály (készülék) IP30
- Tápegység 24... 240 V DC ±10%, 45 ... 65 Hz, szigetelt
- Súly: 130 g
- Méretek (H x Sz x Ma) 110 x 22 x 118 mm
- Működési feltételek 0... 50 °C, 0 ... 95 % relatív páratartalom
- Tárolási feltételek -20 ... 70°C, 0... 95 % relatív páratartalom
- Gyártói szám
PCE-SCI-P
- Termék típus
Leválasztás átalakító
- Bemenő jel max. (áram)
20 mA
- Bemenő jel max. (feszültség)
15 V
- Méret
(H x Sz x Ma) 106 x 108 x 22.5 mm

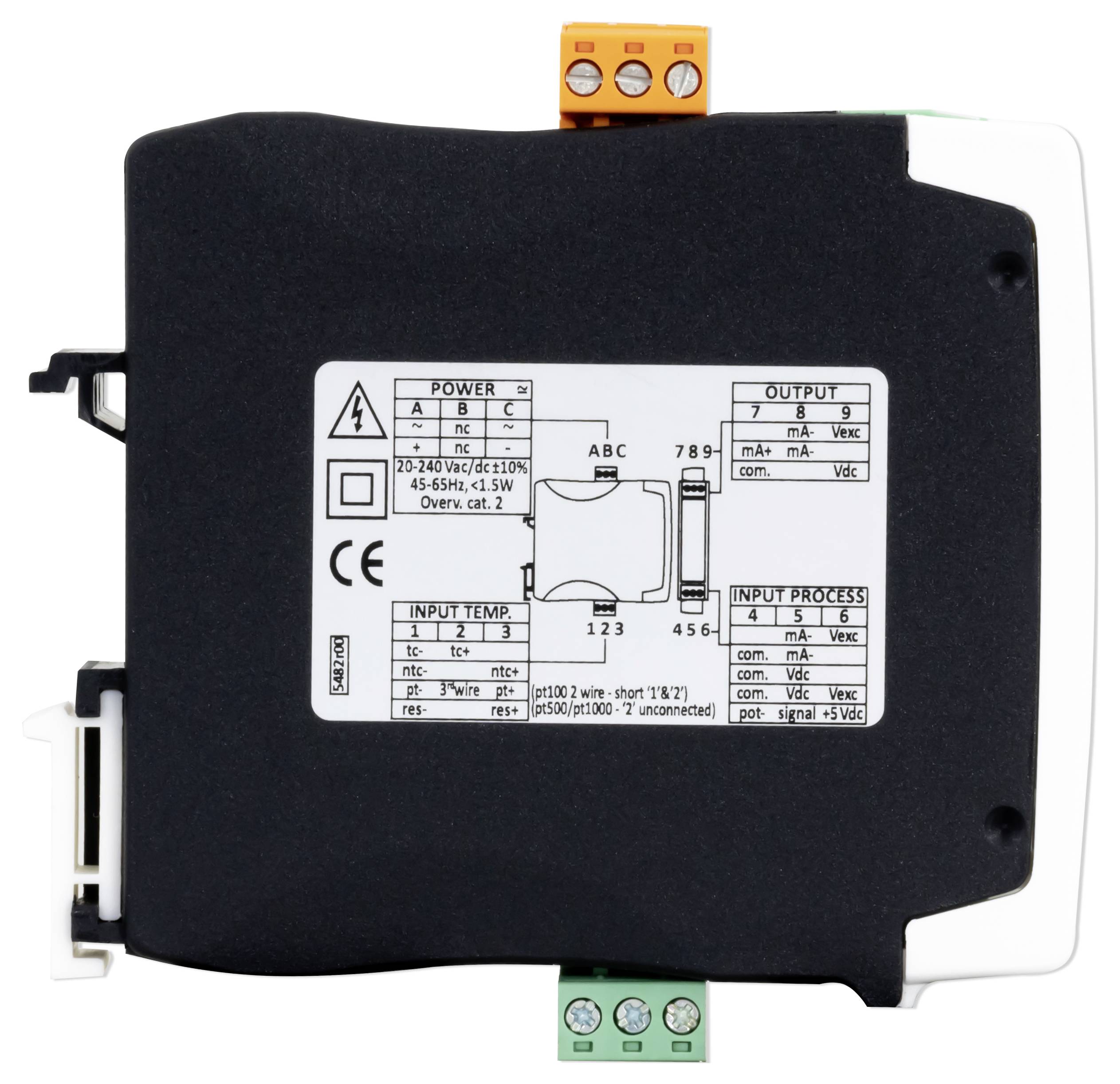

- Csatlakozó
Kapocssor
Csavaros kapocs
Kapocs
Dugaszos összekötő
- Kimenő jel (feszültség)
0-10
- Üzemi feszültség
18 - 265 V
- Max. üzemi feszültség
265 V
- Üzemi feszültség (min.)
18 V DC/AC
- Teher
10
- Bemenő jel (feszültség)
10
- Tartalom
1 db
- Konfiguráció
potenciométer
- Szélesség
108 mm
- Magasság
22.5 mm
- Hossz
106 mm
- RoHS konform
Igen
- Érzékelő típus
PT100
PT500
PT1000
- Áramfelvét
3 W
- Max. környezeti hőmérséklet
70 °C
- Környezeti hőmérséklet (min.)
-20 °C
- Max. keresztmetszet, hajlékony
2.5 mm²
- Merev keresztmetszet (max.)
2.5 mm²
- Min. hajlékony keresztmetszet
0.25 mm²
- Merev átmérő (min.)
1 mm²
Dokumentumok és letöltések
Adatlap
Adatlap 3192943 PCE Instruments PCE-SCI-P PCE-SCI-P Leválasztás átalakító 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3192943 PCE Instruments PCE-SCI-P PCE-SCI-P Leválasztás átalakító 1 db
Leírás

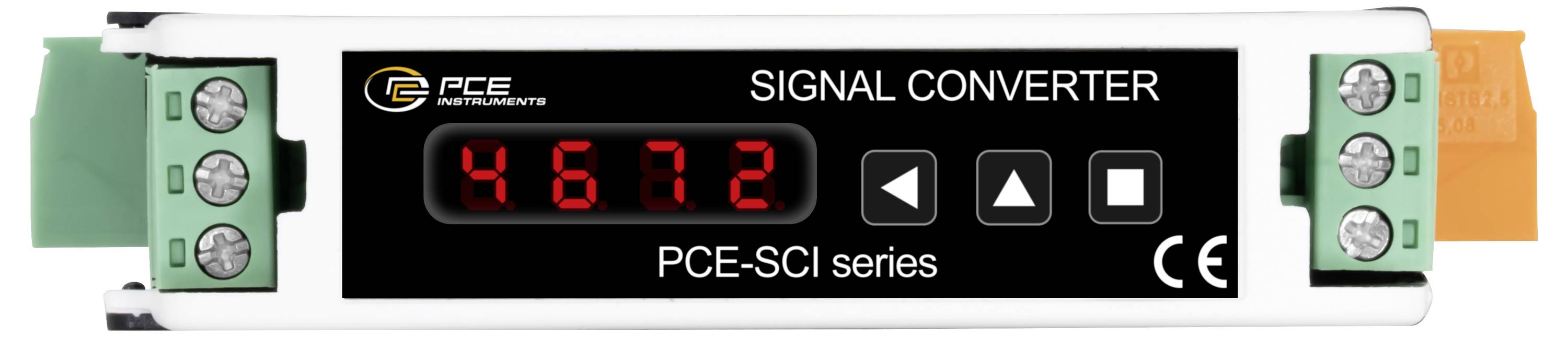

A leválasztó jel átalakító az analóg bemeneti jelet a megfelelő analóg kimeneti jellé alakítja. A leválasztó jelátalakító bemeneti és kimeneti jelei galvanikusan teljesen le vannak választva. A bemeneti és kimeneti tartomány két gombbal állítható be. A beállítás típusát a belső LED kijelző mutatja.

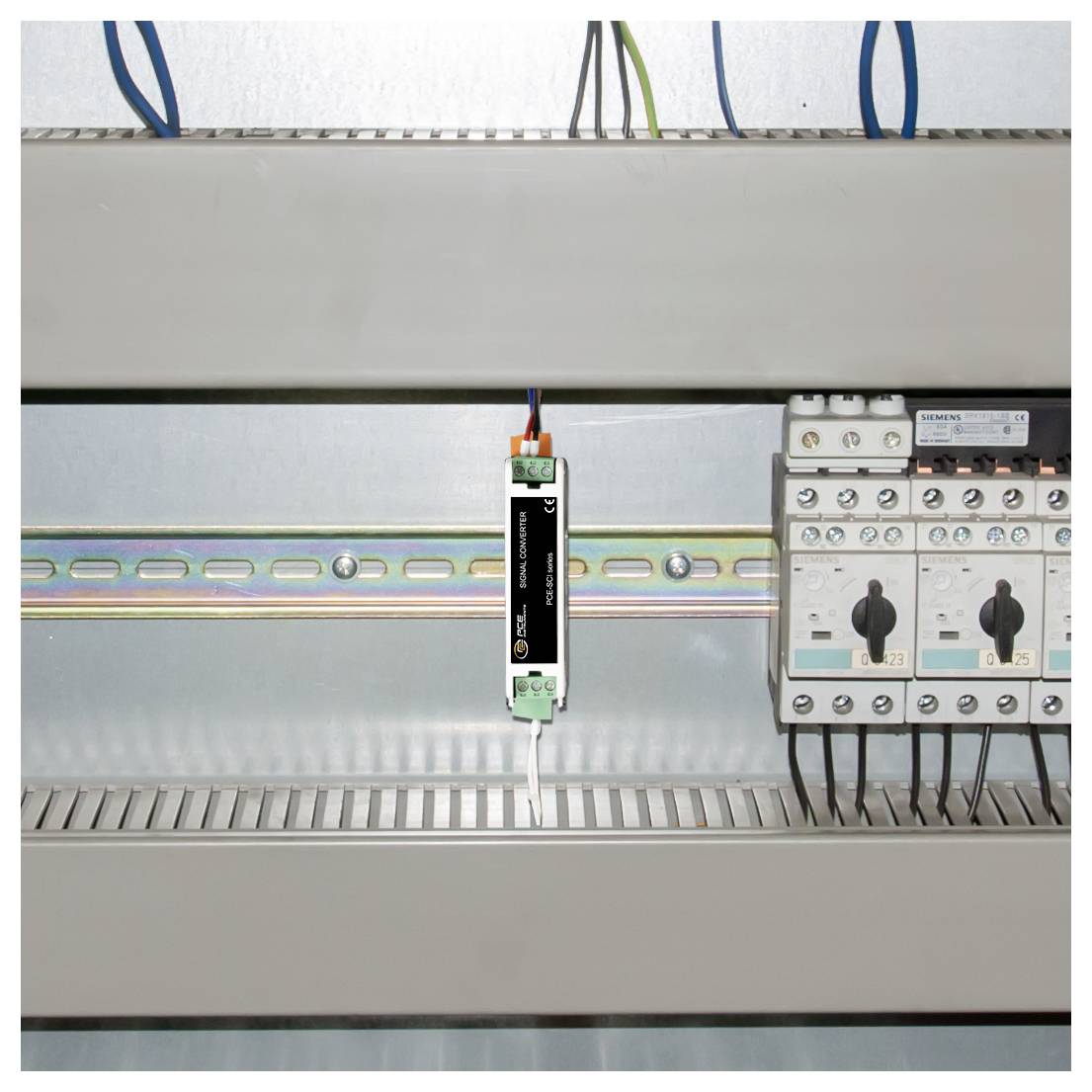

A több mint 100 különböző bemeneti és kimeneti kombináció, valamint a beállított tartományokon belüli szabad skálázás teszi ezt a leválasztó jelátalakítót univerzálisan alkalmazható eszközzé, és megtakarítja a különböző típusú drága és időigényes tárolást. Mivel a bemeneti és kimeneti tartományok azonosan állíthatók be, a jelátalakító galvanikus leválasztásra is használható. A leválasztó jelátalakító egyszerűen rápattintható egy C vagy kalapsínre. A leválasztó jelátalakító 18... 265 V AC/DC
Ez a szöveg gépi fordítással készült.
A több mint 100 különböző bemeneti és kimeneti kombináció, valamint a beállított tartományokon belüli szabad skálázás teszi ezt a leválasztó jelátalakítót univerzálisan alkalmazható eszközzé, és megtakarítja a különböző típusú drága és időigényes tárolást. Mivel a bemeneti és kimeneti tartományok azonosan állíthatók be, a jelátalakító galvanikus leválasztásra is használható. A leválasztó jelátalakító egyszerűen rápattintható egy C vagy kalapsínre. A leválasztó jelátalakító 18... 265 V AC/DC
Ez a szöveg gépi fordítással készült.
Szállítás tartalma
- 1 x leválasztó jel átalakító PCE-SCI-P
- 1 db használati útmutató
