PCE Instruments PCE-SPM 5 Napelem teszter
Adatlap (PDF)
EAN:
Gyártól szám:
Rendelési szám:
Főbb jellemzők
PCE Instruments napelemes mérő PCE-SPM 5 IV/PV jelleggörbe méréssel |Voc 0 … 60 V |Isc 0 … 30 A |Pmax 0 … 800 W
- IV és PV mérés automatikus és manuális üzemmódban
- Jelleggörbék és mért értékek (IV/PV) kijelzése
- Színkódolt görbeábrázolás táblázattal
- Csúcsértékek és elektromos jellemzők megjelenítése
- Memória akár 10 méréshez
Műszaki adatok
- Egyenfeszültség
- Nyitott áramkörű feszültség (Voc) funkció
- Mérési tartomány 0 ... 60 V
- Felbontás 0,001 V
- Pontosság +/-1%
- Egyenfeszültség
- MPP feszültségfüggvény (Umpp)
- Mérési tartomány 0 ... 60 V
- Felbontás 0,001 V
- Pontosság +/-5%
- egyenáram
- Rövidzárlati áram (Isc) funkció
- Mérési tartomány 0 ... 30 A
- Felbontás 0,001 A
- Pontosság +/-1%
- egyenáram
- MPP áramfüggvény (Impp)
- Mérési tartomány 0 ... 30 A
- Felbontás 0,001 A
- Pontosság +/-5%
- Hőmérséklet
- Mérési tartomány 0 ... 60 °C
- Felbontás: 0,1 °C
- Pontosság 1 °C
- Hőmérséklet
- Mérési tartomány 32 ... 140 °F
- Felbontás 0,18 °F
- Pontosság: +/-1,8 °F
- Teljesítmény
- Funkció Maximális teljesítmény (Pmax)
- Mérési tartomány 0 ... 800 W
- Felbontás 0,001 W
- Pontosság +/-5%
- Általános műszaki adatok

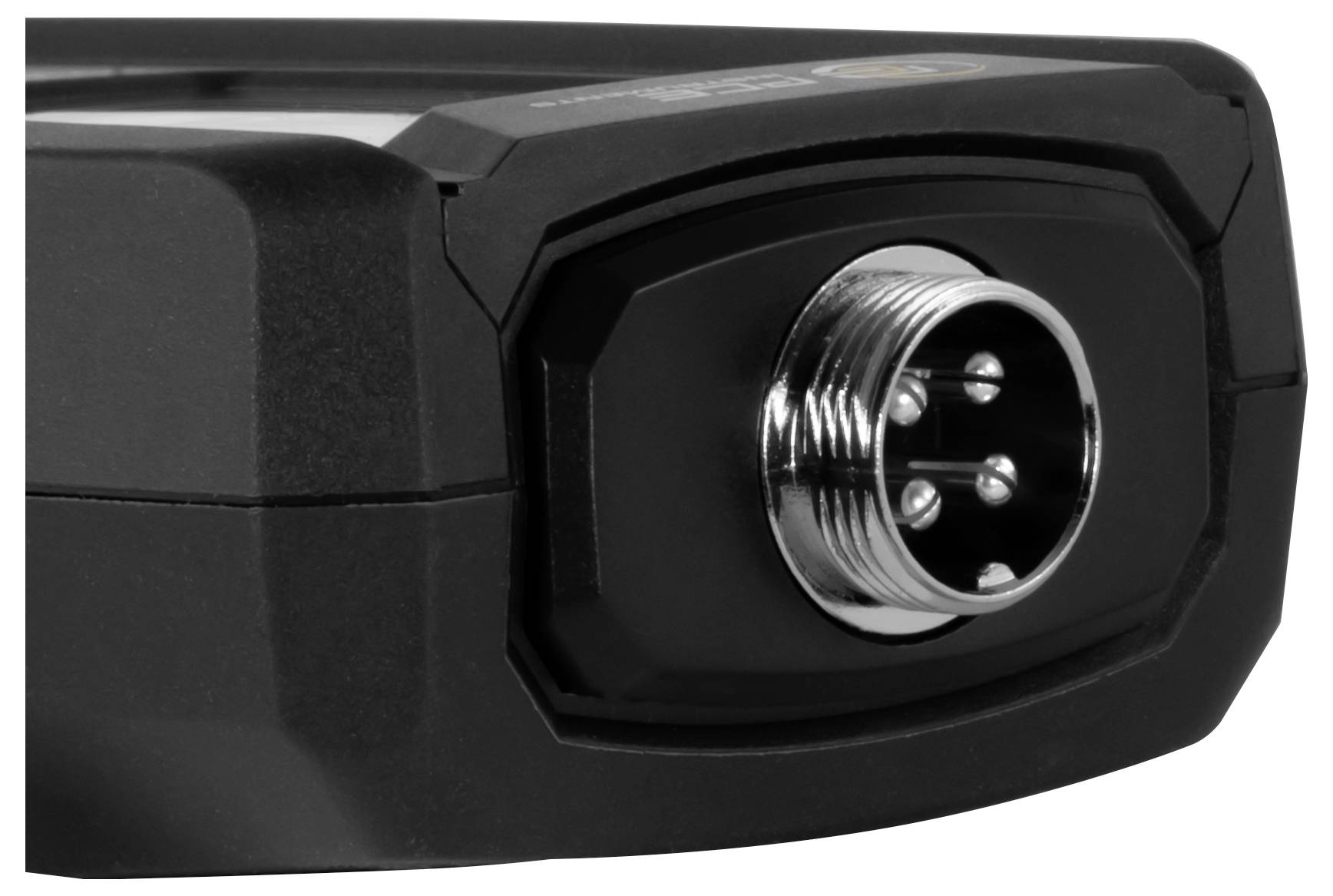

- MC4 PV bemenetek
- Kijelző típusa: LC színes kijelző háttérvilágítással
- Kijelző mérete 2,4 hüvelyk
- Mérési sebesség másodpercenként 3-szor
- Adathordozó Belső tároló
- Tárolási kapacitás (kiegészítő információk): Az utolsó 10 mérés tárolása; az adatok elvesznek, ha a készüléket kikapcsolják.

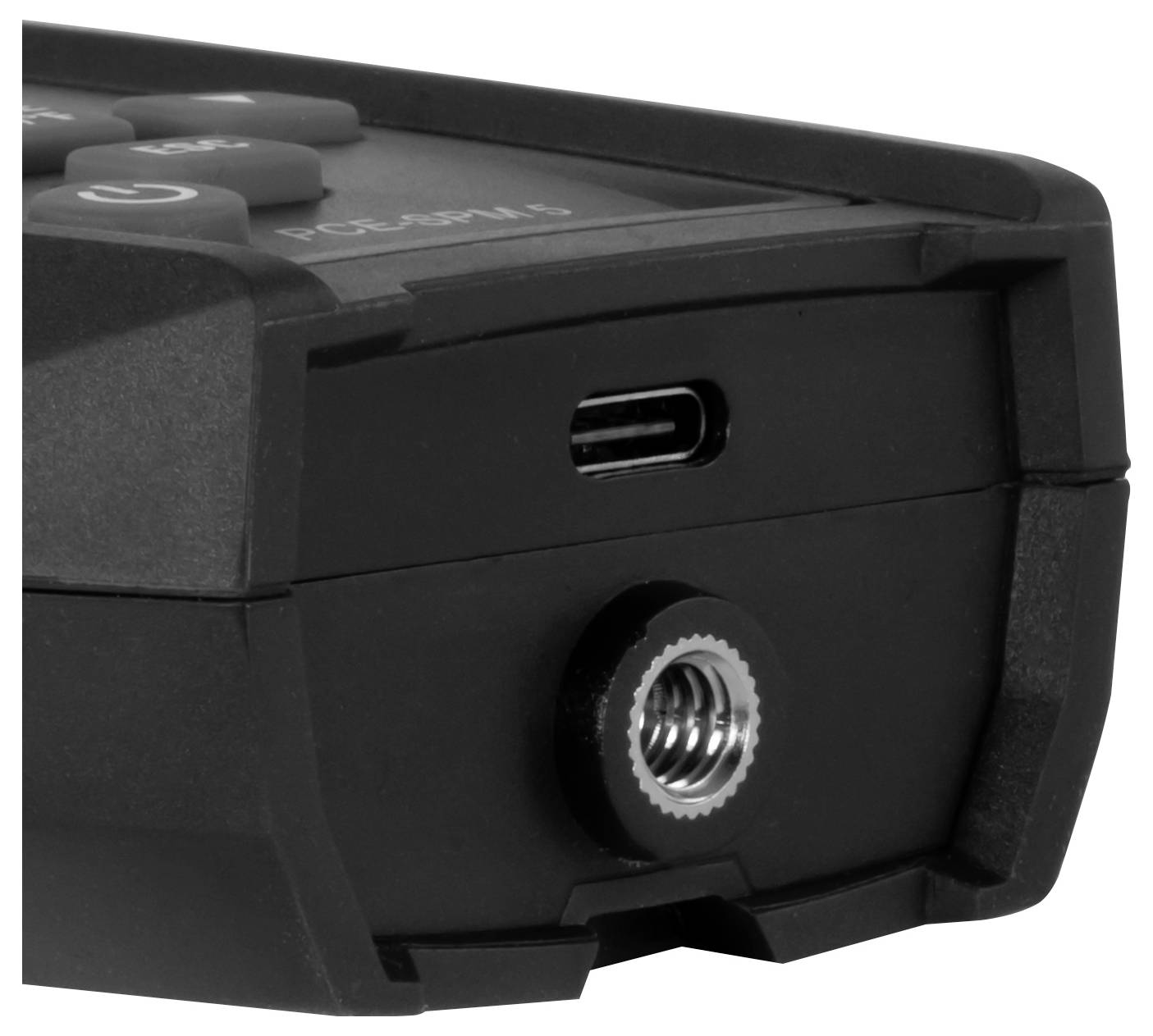

- USB-C interfész
- Automatikus kikapcsolás 5 perc után
- Menü nyelve: angol (USA), angol (Egyesült Királyság)
- Védettségi osztály (eszköz) IP40
- Tápellátás: 5 V DC, 500 mA
- Akkumulátor/Újratölthető akkumulátor 1 x 3,7 V belső lítium-ion akkumulátor
- Kapacitás 1000 mAh
- Üzemeltetési feltételek -10 ... 50 °C, 0 ... 80 % rel. páratartalom
- Tárolási feltételek -10 ... 60 °C, 0 ... 80 % rel. páratartalom
- Méretek (H x Sz x M) 155 x 73 x 38 mm
- Súly: 253 g
- Termék típus
Napelem teszter
- Mérő funkció
Feszültség DC
Áramerősség DC
Teljesítmény
Hőmérséklet
Gyári standard (tanúsítvány nélkül)
- Méret
(H x Sz x Ma) 165 x 73 x 38 mm
- Kijelző
Digitális
LCD
- Súly
253 g
- Szélesség
73 mm
- Magasság
38 mm
- Hossz
165 mm
- Csatlakozók
USB-C
Napelemes mérőeszköz / fotovoltaikus jelleggörbe-mérőeszköz
- Műanyagmentes csomagolás
Műanyagmentes csomagolás
Dokumentumok és letöltések
Adatlap
Adatlap 3841693 PCE Instruments PCE-SPM 5 Napelem teszter
Adatlap 3841693 PCE Instruments PCE-SPM 5 Napelem teszter
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3841693 PCE Instruments PCE-SPM 5 Napelem teszter
Leírás

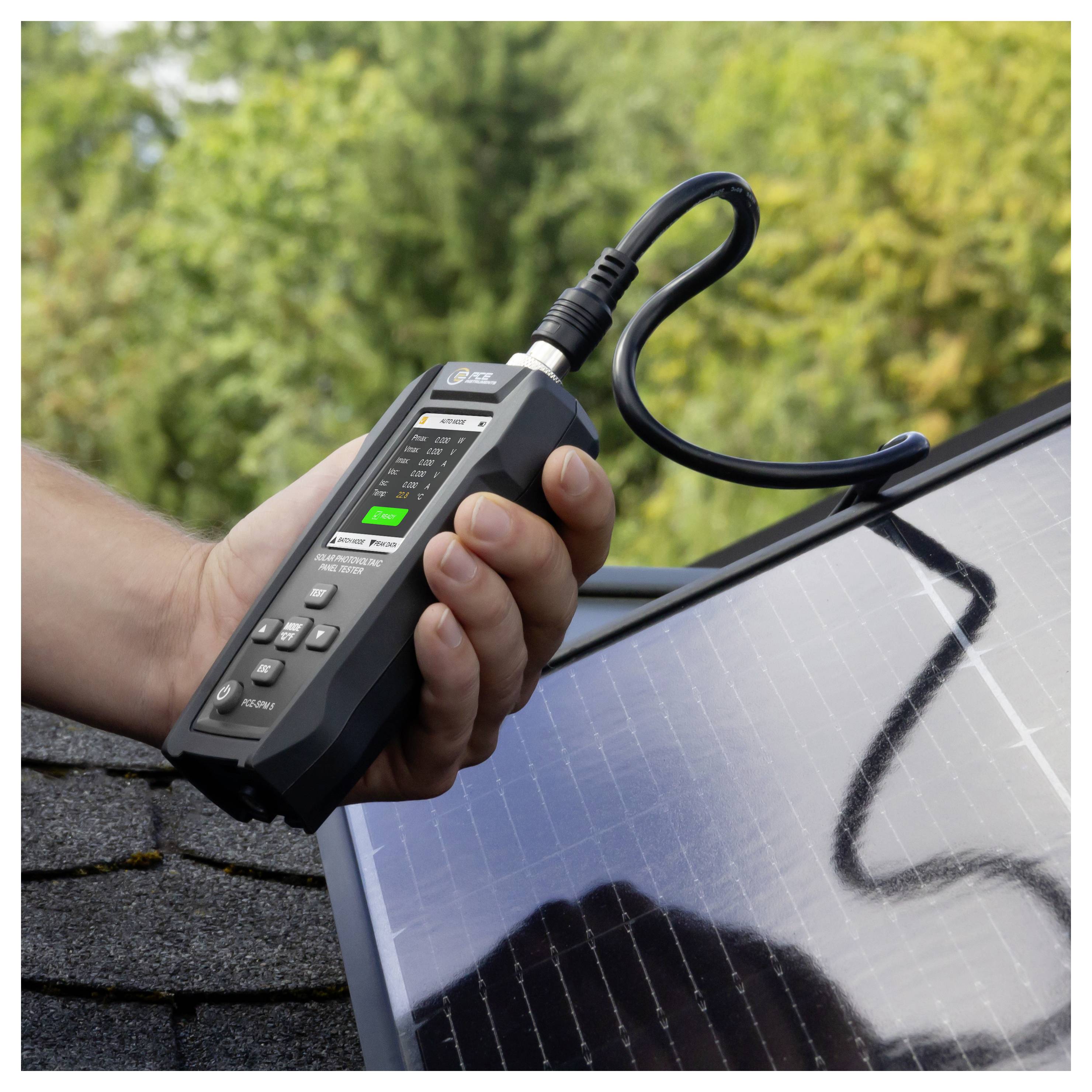

A napelemes mérőeszköz egy olyan mérőműszer, amely a fotovoltaikus modulok elektromos jellemzői alapján történő elemzésére és értékelésére szolgál. A napelemes mérőeszköz a napelemek gyors és megbízható helyszíni tesztelésére szolgál, és lehetővé teszi a modul legfontosabb elektromos mérési értékeinek rögzítését.

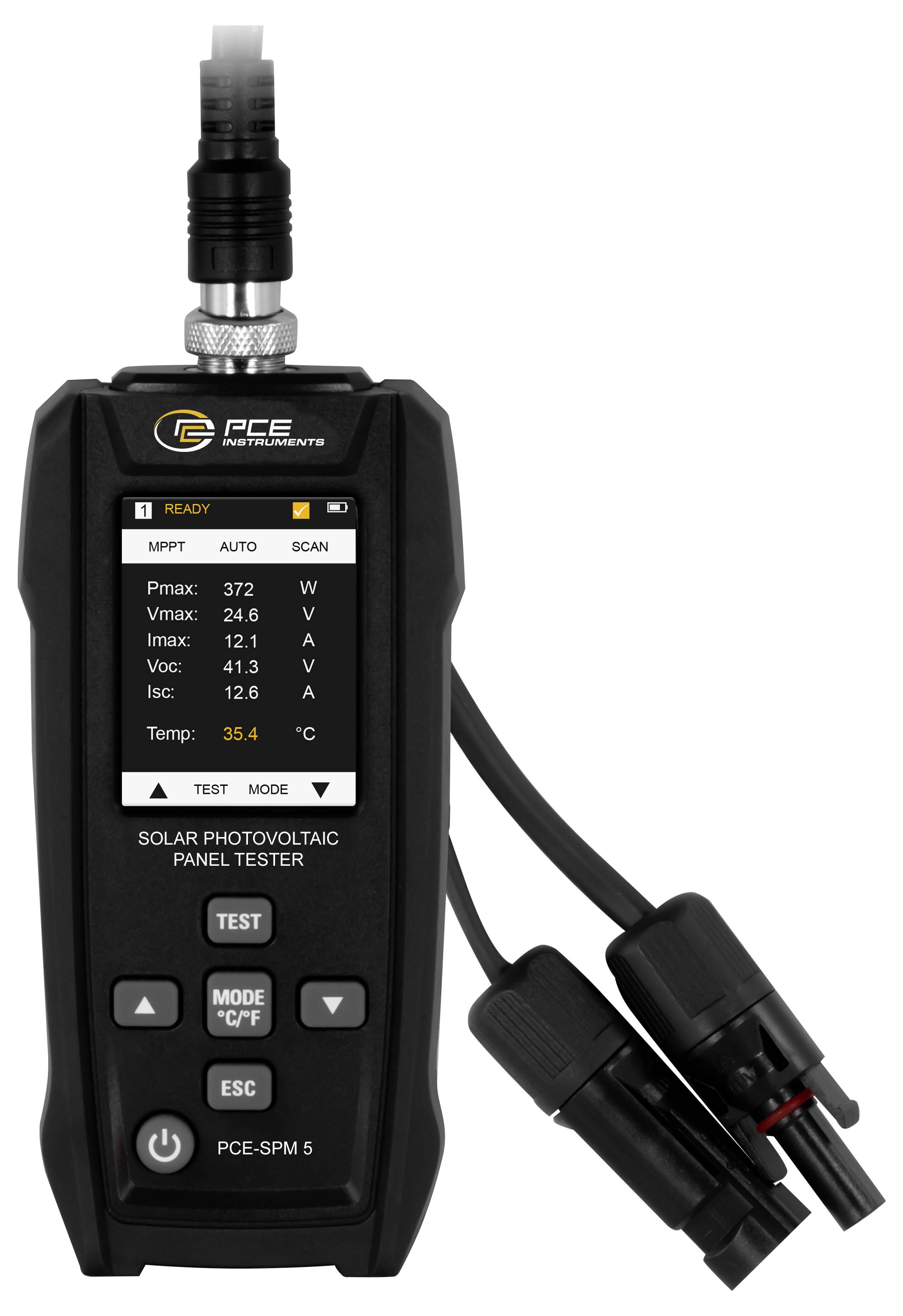

0 ... közötti egyenfeszültség-tartománnyal 60 V, 0 ... egyenáramú tartomány 30 A áramerősségével és akár 800 W maximális teljesítménymérésével a napelemes mérőeszköz alkalmas a szokásos fotovoltaikus modulokhoz. A mért értékeket a mérés során feldolgozzák és megjelenítik a készüléken. A napelemes mérőeszköz IV jelleggörbe-mérést végez, és a mért értékeket grafikusan megjeleníti a képernyőn IV/PV görbe-elemzésként. A mért értékek vizuálisan görbékként jelennek meg. A megjelenítés színkóddal van ellátva: áram (kék), teljesítmény (ibolya) és feszültség (fekete), így a paraméterek egyértelműen megkülönböztethetők.

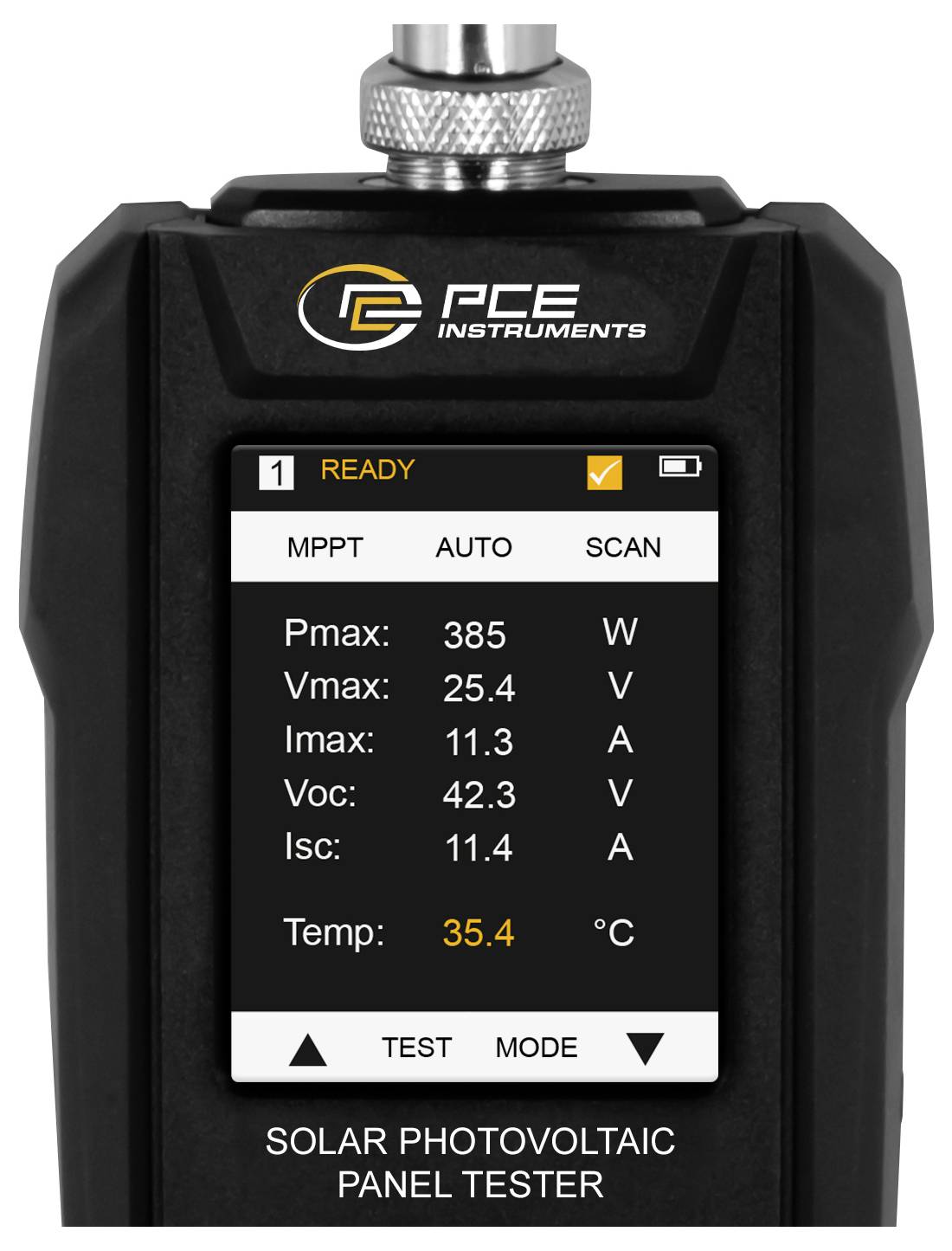

A görbekijelzés mellett egy adattábla is rendelkezésre áll, amelyben a mért értékek szerepelnek. A csúcsértékek ott is kiemelve jelennek meg a teljesítményértékek gyors értékelése érdekében. A napelemes mérőeszköz meghatározza a legfontosabb elektromos paramétereket, mint például az üresjárati feszültség (Voc), a rövidzárlati áram (Isc), az MPP feszültség (Umpp), az MPP áram (Impp) és a maximális teljesítmény (Pmax).
A kijelző egy integrált 2,4 hüvelykes LCD képernyőn keresztül érhető el, amelyen mind a görbék, mind a mérési adatok láthatók. Ezenkívül a modul hőmérsékletét is rögzítik. A napelemes mérőeszköz belső memóriával rendelkezik, amely akár 10 mérési adatsort is képes tárolni és előhívni a készülékben. A készülék kikapcsolása után a mérési pontok elvesznek. Sokoldalú mérési és elemző funkcióinak köszönhetően a napelemes mérőeszköz alkalmas fotovoltaikus rendszerek telepítésére, karbantartására és hibaelhárítására.
Ez a szöveg gépi fordítással készült.
0 ... közötti egyenfeszültség-tartománnyal 60 V, 0 ... egyenáramú tartomány 30 A áramerősségével és akár 800 W maximális teljesítménymérésével a napelemes mérőeszköz alkalmas a szokásos fotovoltaikus modulokhoz. A mért értékeket a mérés során feldolgozzák és megjelenítik a készüléken. A napelemes mérőeszköz IV jelleggörbe-mérést végez, és a mért értékeket grafikusan megjeleníti a képernyőn IV/PV görbe-elemzésként. A mért értékek vizuálisan görbékként jelennek meg. A megjelenítés színkóddal van ellátva: áram (kék), teljesítmény (ibolya) és feszültség (fekete), így a paraméterek egyértelműen megkülönböztethetők.
A görbekijelzés mellett egy adattábla is rendelkezésre áll, amelyben a mért értékek szerepelnek. A csúcsértékek ott is kiemelve jelennek meg a teljesítményértékek gyors értékelése érdekében. A napelemes mérőeszköz meghatározza a legfontosabb elektromos paramétereket, mint például az üresjárati feszültség (Voc), a rövidzárlati áram (Isc), az MPP feszültség (Umpp), az MPP áram (Impp) és a maximális teljesítmény (Pmax).
A kijelző egy integrált 2,4 hüvelykes LCD képernyőn keresztül érhető el, amelyen mind a görbék, mind a mérési adatok láthatók. Ezenkívül a modul hőmérsékletét is rögzítik. A napelemes mérőeszköz belső memóriával rendelkezik, amely akár 10 mérési adatsort is képes tárolni és előhívni a készülékben. A készülék kikapcsolása után a mérési pontok elvesznek. Sokoldalú mérési és elemző funkcióinak köszönhetően a napelemes mérőeszköz alkalmas fotovoltaikus rendszerek telepítésére, karbantartására és hibaelhárítására.
Ez a szöveg gépi fordítással készült.

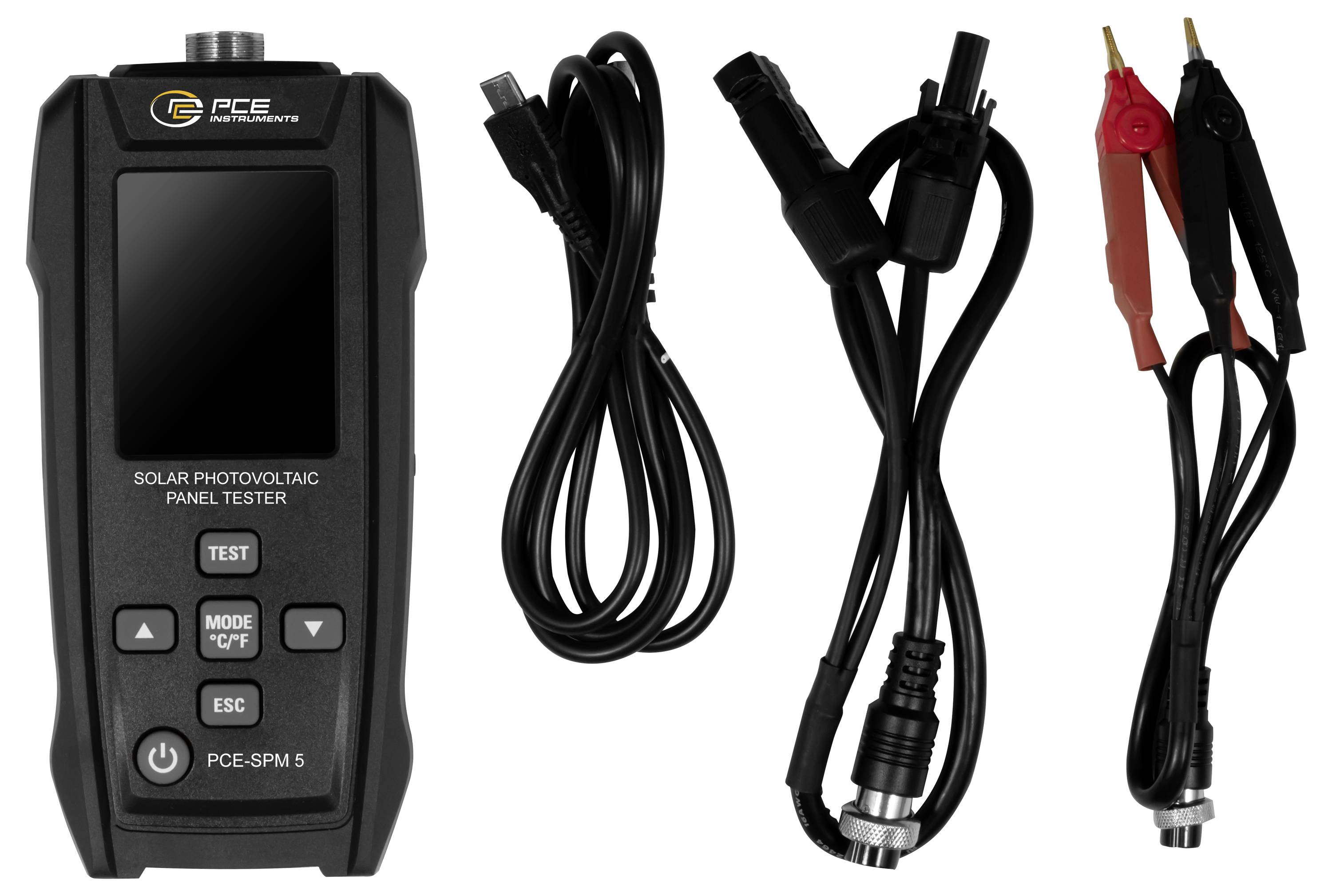

Szállítás tartalma
- 1 x PCE-SPM 5 napelemes mérőeszköz

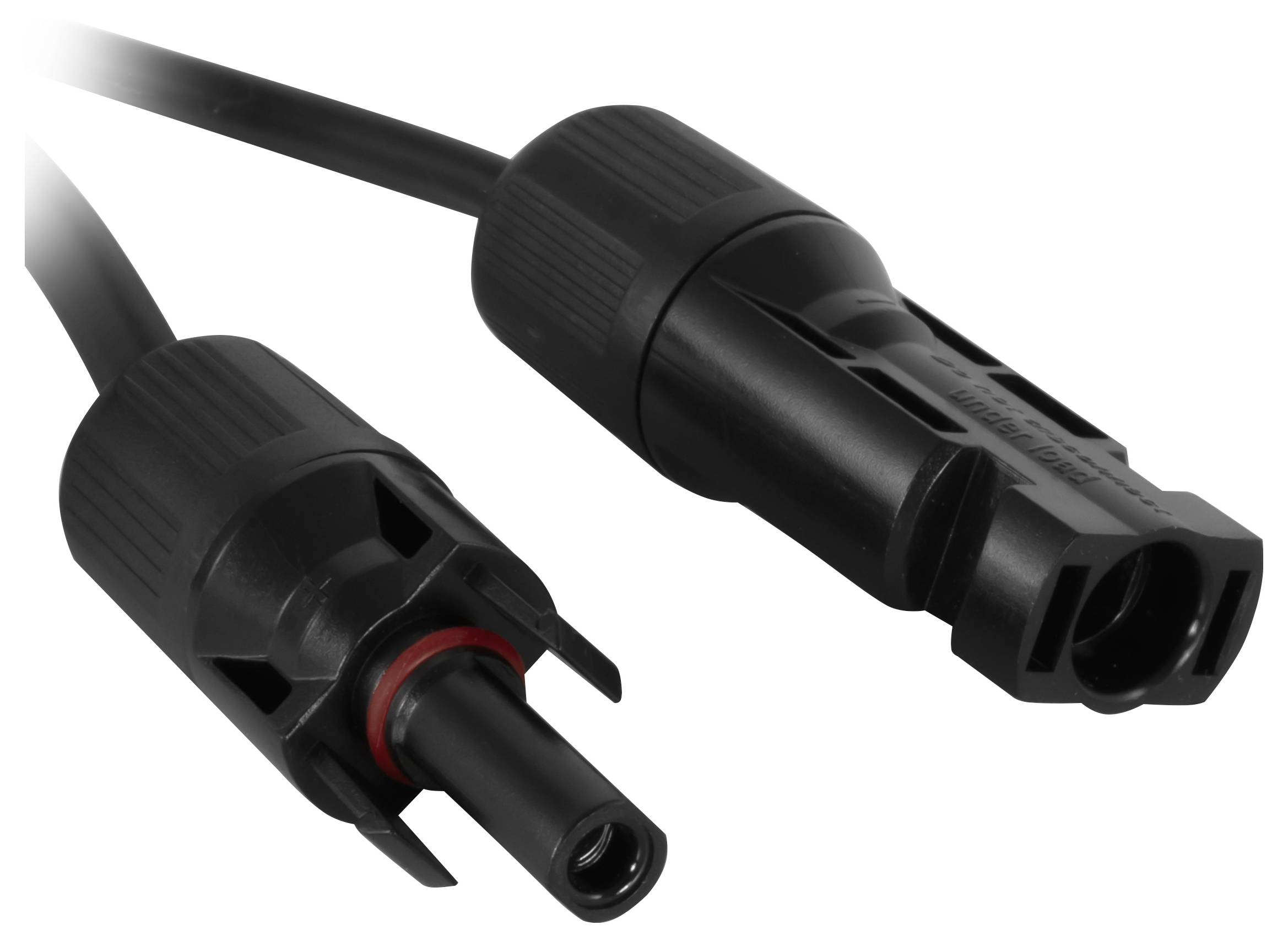

- 1 db MC4 PV csatlakozókábel

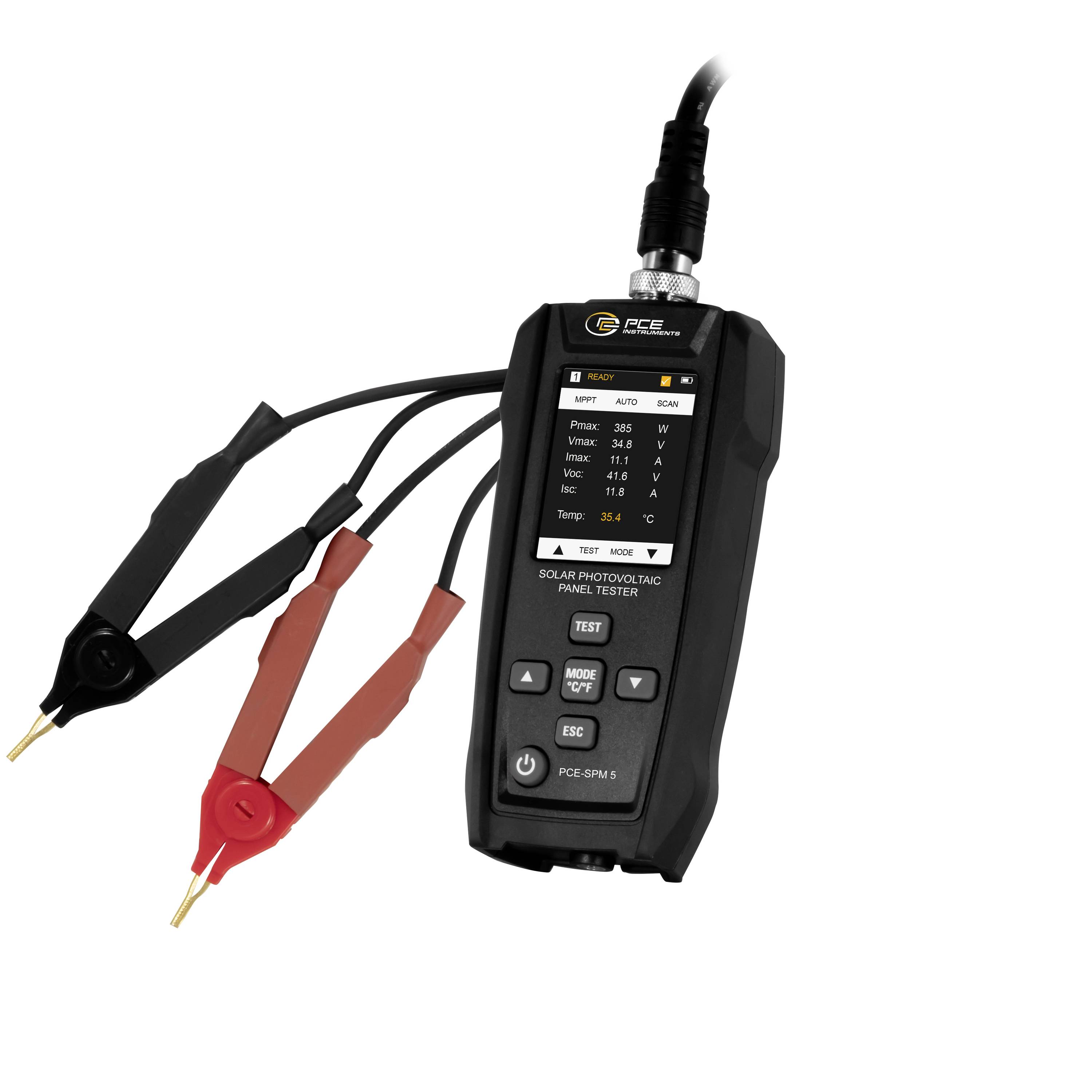

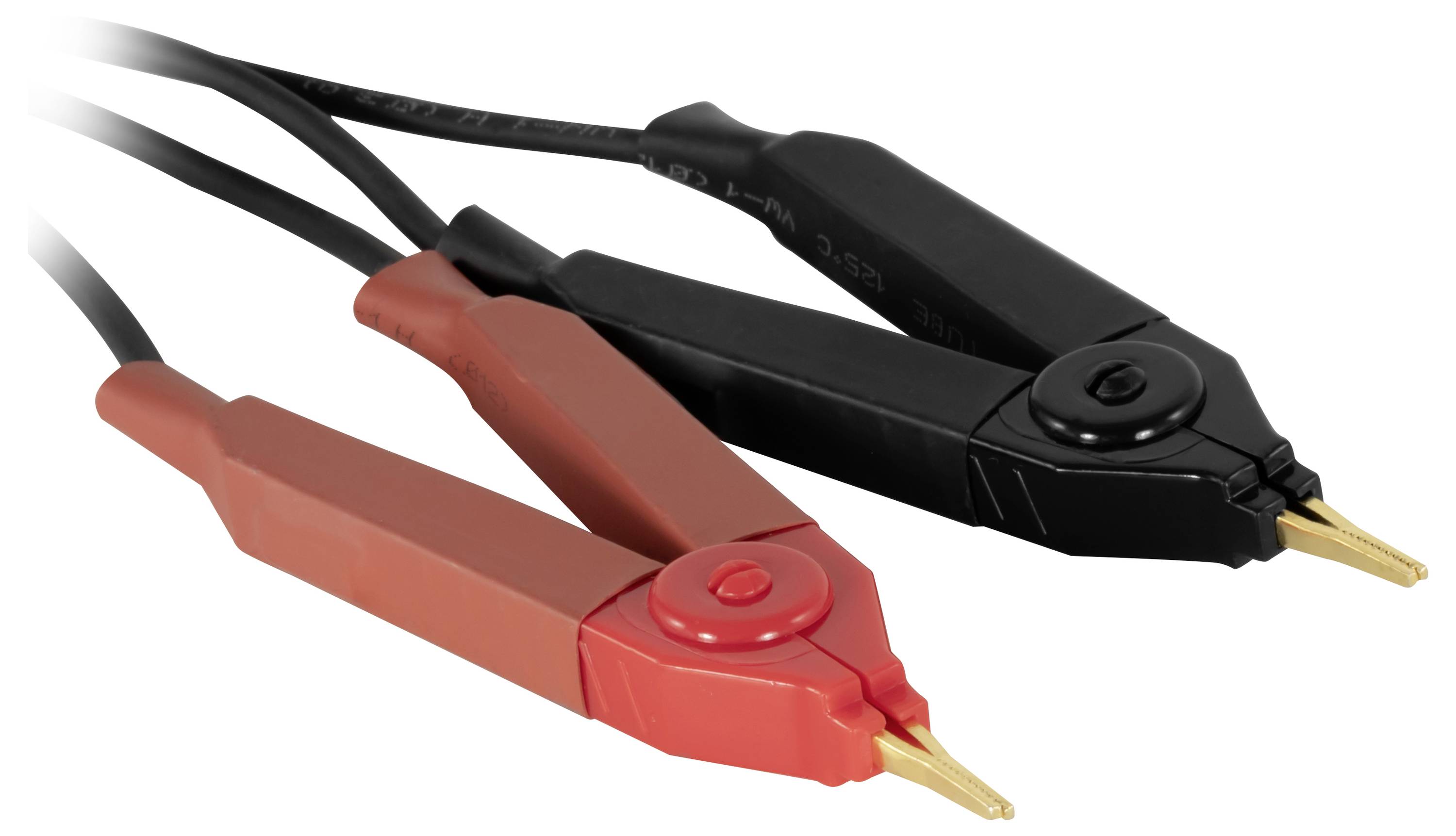

- 1 db mérőzsinórkészlet krokodilcsipeszekkel
- 1 db USB-C kábel
- Használati útmutató
