PCE Instruments PCE-VT 3950S Vibrációmérő műszer ±2 %
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
2 db
Szám
Összesen (585 031 Ft / Darab)
585 031 Ft
ÁFA nélkül
Már csak 2 db érhető el
Főbb jellemzők
SZAKMAI. KALIBRÁLT. FELSZERELÉS. PCE-VT 3950S
- Rezgésmérő belső memóriával
- Útvonalmérés
- újratölthető elem
- Szoftver a tárolt adatok kiértékelésére
- Mérési tartomány akár 399,9 m/s²
- PC interfész:
- opcionálisan ISO kalibrációs tanúsítvánnyal
- Fejhallgatóval
Műszaki adatok
- Mérési tartomány gyorsulása 0,0 ... 399,9 m/s²
- Felbontása 0,1 m/s²
- Pontosság 160 Hz-en ±2%
- Frekvencia tartomány 10 Hz... 10kHz, 1kHz... 10 kHz
- Mérési tartomány sebessége 0,00 ... 399,9 mm/s
- Felbontás: 0,1 mm/mp
- Pontosság 160 Hz-en ±2%
- Frekvencia tartomány 10 Hz... 1 kHz
- Méréstartomány
- Sebesség 600…50 000 RPM
- FFT gyorsulás 10 Hz … 8 kHz
- FFT sebesség 10 Hz … 1 kHz
- Pontosság 160 Hz-en ±2%
- FFT-vonalak száma 2048
- Útvonalmérés 100 útvonal, egyenként 100 géppel, egyenként 100 mérési ponttal, egyenként 1000 mért értékkel
- Mérési tartomány útja 0,000 ... 3,9 mm
- Felbontás 1 µm
- Pontosság 160 Hz-en ±2%
- Frekvencia tartomány 10 Hz... 200 Hz
- Mérési paraméterek RMS, csúcs, csúcs-csúcs, csúcstényező (csúcstényező)
- Kézi tárolás 99 mappa, egyenként 50 méréssel
- Adatgyűjtő Különféle start/stop triggerek
- Mérési intervallum 1 s…12 óra között, 50 memóriahely, egyenként 43200 mért értékkel
- Kapcsolható mértékegységek metrikus/birodalmi
- Kijelző 2,8" LC kijelző
- Menünyelvek: angol, német, francia, spanyol, olasz, holland, portugál, török, lengyel, orosz, kínai, japán
- Tápellátás Belső: LiPo akkumulátor (3,7 V, 2500 mAh), Külső: USB 5 VDC, 500 mA
- Fejhallgató csatlakozó 3,5 mm-es jack
- Működési idő kb. 15 … 20 óra (a kijelző fényességétől függően)
- Üzemeltetési és tárolási feltételek Hőmérséklet: -20... +65 °C, páratartalom: 10% r. F. … 95% r. F., nem lecsapódó
- Védelmi típus: IP52
- Méretek 165 x 85 x 32 mm
- Súly 239 g
- Műszaki adatok gyorsulásérzékelő
- Rezonancia frekvencia 24 kHz
- Keresztérzékenység ≤ 5%
- Megsemmisítési határ 5000 g (csúcs)
- Üzemi és tárolási hőmérséklet -55 °C … +150 °C
- Ház anyaga rozsdamentes acél
- Rögzítési menet ¼ - 28"
- Méretek Ø 29 x 81 mm
- Súly (kábel nélkül) 119 g
- Alap-pontosság
±2 %
- Termék típus
Vibrációmérő műszer
- Mérő funkció
Gyorsulás
Sebesség
Frekvencia
Rezgés
- Kijelző
LCD
- Méret
(H x Sz x Ma) 85 x 32 x 165 mm
- Súly
239 g
- Min. objektumnagyság
10
- Szélesség
32 mm
- Magasság
165 mm
- Hossz
85 mm
- Gyártói szám
PCE-VT 3950S
Dokumentumok és letöltések
Adatlap
Adatlap 3192989 PCE Instruments PCE-VT 3950S Vibrációmérő műszer ±2 %
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3192989 PCE Instruments PCE-VT 3950S Vibrációmérő műszer ±2 %
Leírás
A rezgésmérő készülék ideális mérőeszköz a rezgő alkatrészek, gépek és rendszerek gyors és pontos ellenőrzéséhez. Ez a rezgésmérő készülék a külső rezgésérzékelőn keresztül határozza meg a rezgés útját (mérési tartomány 0,000... 3,9 mm), a rezgési sebesség (mérési tartomány 0,00 ... 399,9 mm/s) és a rezgésgyorsulás (mérési tartomány 0,0 ... 399,9 m/s²). A rezgésmérő készülék különféle mérési paraméterekkel rendelkezik, mint például az RMS, a csúcs, a csúcs-csúcs és a csúcstényező. A rezgésmérő készülék olyan üzemmóddal van felszerelve, amely lehetővé teszi a mérések automatikus kiértékelését az ISO 10816-3 határértékei szerint. A rezgésmérő elemzi a mért értékeket, és a megfelelő jó/rossz értékelést mutatja a kijelzőn. A rezgésmérőbe épített akkumulátor 2500 mAh kapacitású, és a beépített mikro-USB interfészen keresztül közvetlenül újratölthető.
A rezgésmérő a normál mérési mód mellett FFT üzemmóddal is rendelkezik. FFT módban a mért rezgési sebesség vagy rezgésgyorsulás frekvenciaspektruma kiszámításra és megjelenítésre kerül. A kiszámított FFT-vonalak grafikus ábrázolásban jelennek meg a teljes frekvenciasáv átfogó nézetében, és ezzel párhuzamosan egy zoom nézetben az egyes vonalak megjelenítéséhez.
További funkció az útvonalmérés. Az útvonalmérés kifejezetten azonos mérési pontokon végzett ismétlődő mérésekre szolgál. Ez lehetővé teszi a különböző mérési pontok rendezett mérését. Ezért a rezgésmérő készüléket széleskörű mérőfunkciói miatt a gépek karbantartási és javítási munkáiban használják.
A rezgésmérő készülék belső memóriája a megjelenített mérési adatok mentésére használható a különböző mérési funkciókhoz. Egy mérés után a rezgésmérőn tárolt mérési adatok a beépített mikro-USB interfészen keresztül PC-re vihetők át. A rezgésmérő készülék szoftvere ezután lehetővé teszi a mért értékek grafikus és táblázatos elemzését. A mérési adatok további feldolgozásához a szoftver segítségével CSV fájlként exportálhatók. Annak érdekében, hogy a rezgésmérő készülék mindig naprakész legyen, a szoftveren keresztül a mérési adatok elemzése mellett automatikus firmware frissítés is végrehajtható.
Ez a szöveg gépi fordítással készült.
A rezgésmérő a normál mérési mód mellett FFT üzemmóddal is rendelkezik. FFT módban a mért rezgési sebesség vagy rezgésgyorsulás frekvenciaspektruma kiszámításra és megjelenítésre kerül. A kiszámított FFT-vonalak grafikus ábrázolásban jelennek meg a teljes frekvenciasáv átfogó nézetében, és ezzel párhuzamosan egy zoom nézetben az egyes vonalak megjelenítéséhez.
További funkció az útvonalmérés. Az útvonalmérés kifejezetten azonos mérési pontokon végzett ismétlődő mérésekre szolgál. Ez lehetővé teszi a különböző mérési pontok rendezett mérését. Ezért a rezgésmérő készüléket széleskörű mérőfunkciói miatt a gépek karbantartási és javítási munkáiban használják.
A rezgésmérő készülék belső memóriája a megjelenített mérési adatok mentésére használható a különböző mérési funkciókhoz. Egy mérés után a rezgésmérőn tárolt mérési adatok a beépített mikro-USB interfészen keresztül PC-re vihetők át. A rezgésmérő készülék szoftvere ezután lehetővé teszi a mért értékek grafikus és táblázatos elemzését. A mérési adatok további feldolgozásához a szoftver segítségével CSV fájlként exportálhatók. Annak érdekében, hogy a rezgésmérő készülék mindig naprakész legyen, a szoftveren keresztül a mérési adatok elemzése mellett automatikus firmware frissítés is végrehajtható.
Ez a szöveg gépi fordítással készült.
Kivitel
- mobil rezgésméréshez
- Mérési tartomány akár 399,9 m/s²
- FFT elemzés
- Útvonalmérés
- kézi mérési érték tárolás
- automatikus ISO 10816-3 értékelés
- Belső memória
- 2,48" LCD kijelző
- újratölthető elem

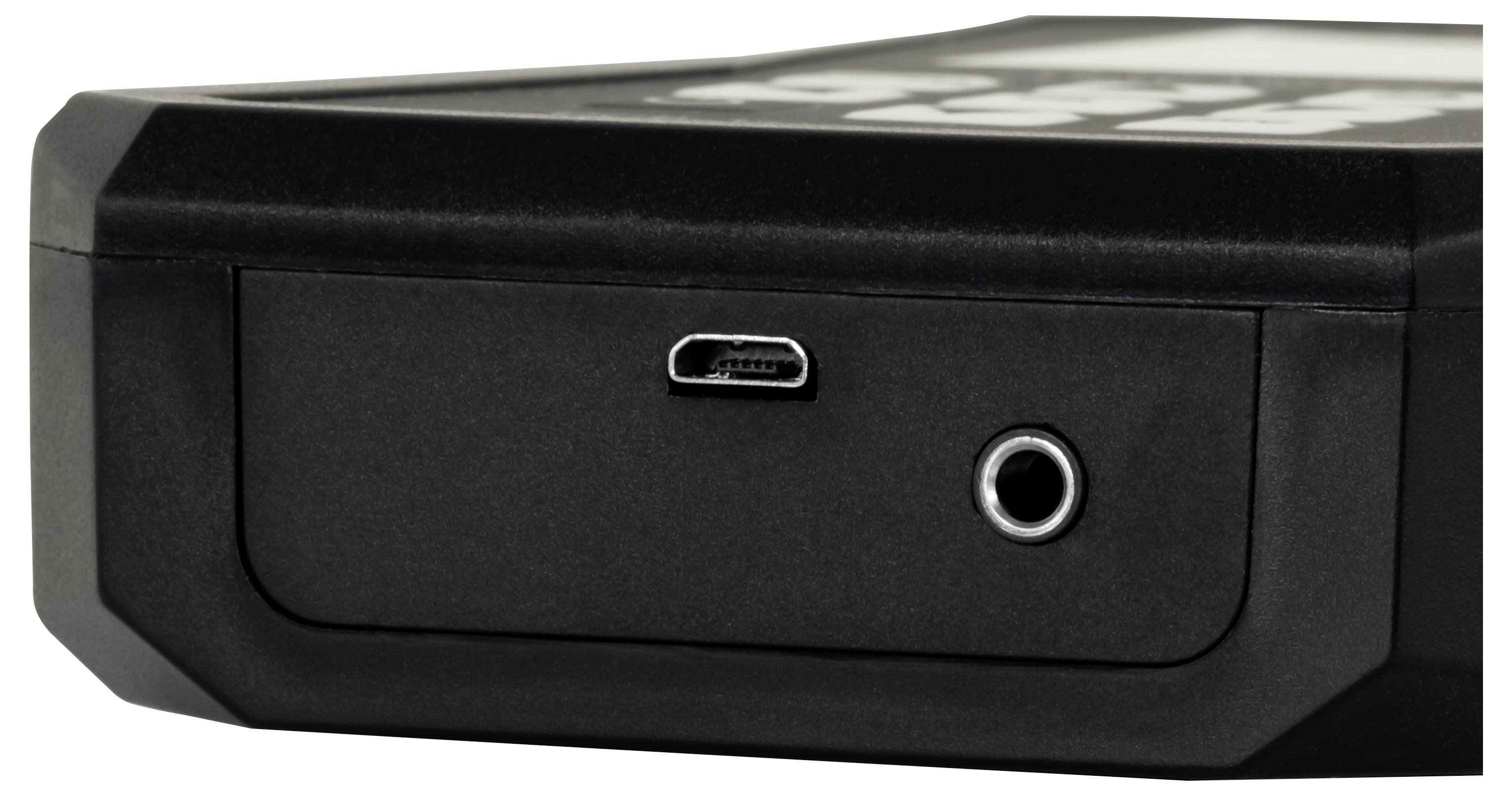

- Micro USB interfész
- Fejhallgatóval
Szállítás tartalma

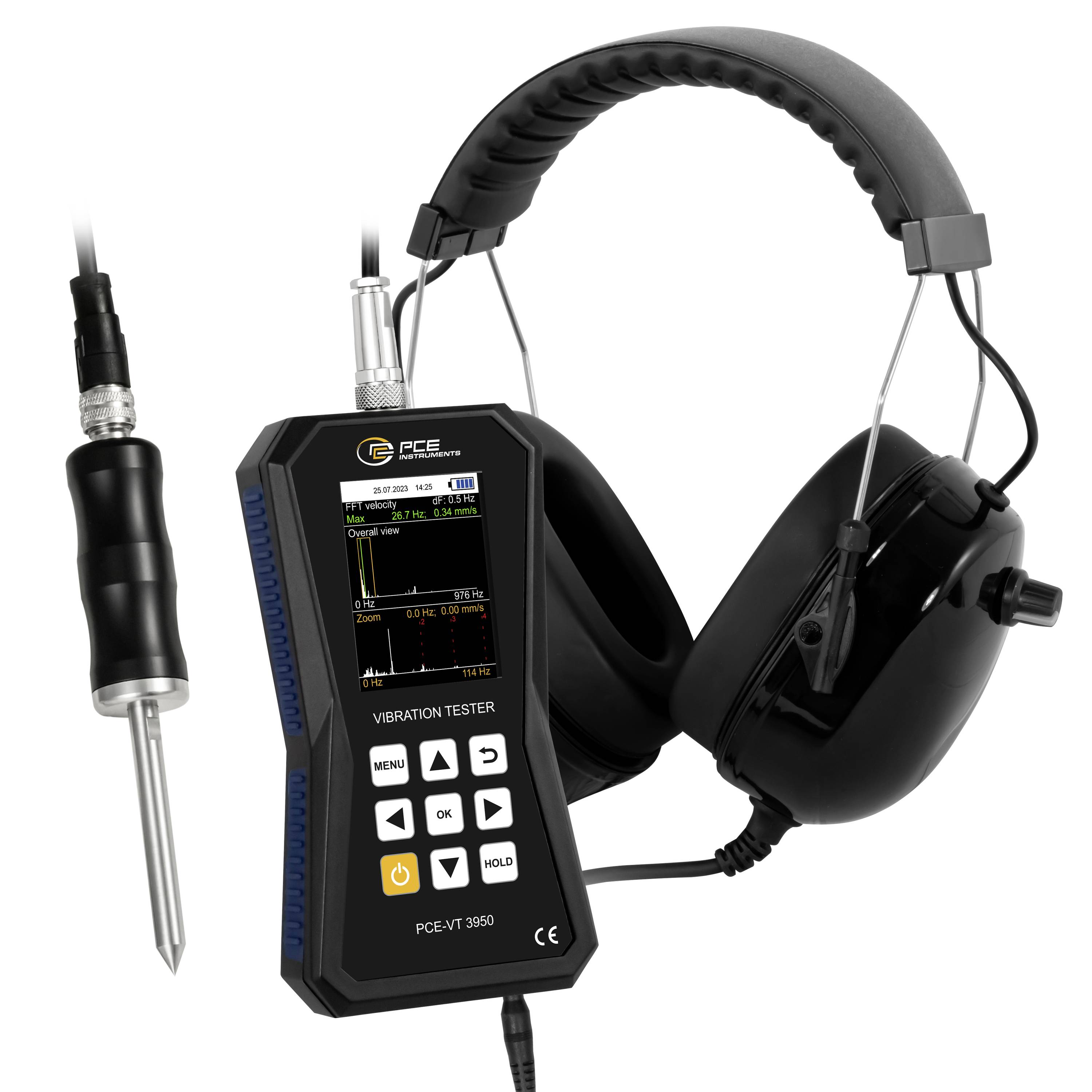

- 1 db PCE-VT 3950S rezgésmérő
- 1 x érzékelő spirálkábellel PCE-VT 3xxx ÉRZÉKELŐ
- 1 x tűérzékelő PCE-VT NP
- 1 x Micro USB kábel
- 1 x USB pendrive szoftverrel és útmutatóval
- 1 db rövid használati útmutató
- 1 x szerviztáska
- 1x fejhallgató
