PCE Instruments Power Analyzer hálózat analizáló készülék 3 fázisú, 1 fázisú Energiamérések, Grafikus kijelző
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
3 db
Szám
Összesen (51 173 Ft / Darab)
51 173 Ft
ÁFA nélkül
Már csak 3 db érhető el
Főbb jellemzők
SZAKMAI. KALIBRÁLT. FELSZERELÉS. PCE-PA 5500
- AC feszültség: 30... 264 V
- Váltakozó egyenáram: 0,025 mA... 5 A
- Energiafogyasztás mérő
- RS485 Modbus interfész
- Pontossági osztály: 0,5
- Fekete-fehér LCD kijelző nagy felbontással
Műszaki adatok
- Váltakozófeszültség (AC)
- Mérési tartomány 30 V... 264 V
- Felbontás 0.1V
- Pontosság 0,5 %
- Túlterhelés 1500 VAC folyamatos, 2500 VAC, 50... 60 Hz egy percig
- váltóáram AC
- Mérési tartomány 0,025 A... 5 A
- Felbontás 0,01A
- Pontosság 0,5 %
- Túlterhelés 10x RMS 1 másodpercig.
- Hatásos teljesítmény
- Mérési tartomány 0,75 W... 1320 W
- Felbontás 0,01 W
- Pontosság 0,5 %
- Teljesítmény-tényező
- Mérési tartomány -1 ... 1
- Felbontás 0,001
- Pontosság 0,5 %
- frekvencia
- Mérési tartomány 45 Hz... 65 Hz
- Felbontás 0,01 Hz
- Pontosság 0,5 %
- Harmonikus mérés (harmonikusok)
- 1. mérési tartomány (atomszám) ... 50 (atomszám)
- Jelenlegi tartomány 20... 100%
- Feszültségtartomány 0,1... 100%
- Általános műszaki adatok
- Kijelző típusú LCD világítással
- Kijelző mérete 3,4 hüvelyk
- RS485 interfész
- Szabvány(ok) IEC 62053-22, GB/T18215.322-2008, IEC61010-1
- Fázisváltás 0... 359,9°
- Panelkivágás 96x96 mm
- Menü nyelve angol
- Védettségi osztály (készülék) IP20
- Tápegység 100... 260 VAC, kb. 5 W
- Súly: 474 g
- Mélység: 110 mm
- Üzemi feltételek -20 ... 60°C, 0... 95 % relatív páratartalom
- Tárolási feltételek -20 ... 65°C, 30... 80 % r.légn.
- Újratölthető elem/akkumulátor 1x3 V CR1225, lítium
- Kapacitás 50 mAh
- Dugó
Védőérintkezős dugó
- Termék típus
hálózat analizáló készülék
- Kijelző
3,4 hüvelykes LCD kijelző
- Fázisfelismerés
Igen
- Védővezeték felismerés
Nem
Gyári standard (tanúsítvány nélkül)
- Tápellátás
100...260 V/AC
- Méret
(H x Sz x Ma) 96 x 96 x 120 mm
- Súly
474 g
- Mérésmód
3 fázisú
1 fázisú
- Jellemzők
Energiamérések
Grafikus kijelző
- Szélesség
96 mm
- Magasság
120 mm
- Hossz
96 mm
- Csatlakozók
RS-485
Dokumentumok és letöltések
Adatlap
Adatlap 3192934 PCE Instruments Power Analyzer hálózat analizáló készülék 3 fázisú, 1 fázisú Energiamérések, Grafikus kijelző
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3192934 PCE Instruments Power Analyzer hálózat analizáló készülék 3 fázisú, 1 fázisú Energiamérések, Grafikus kijelző
Leírás

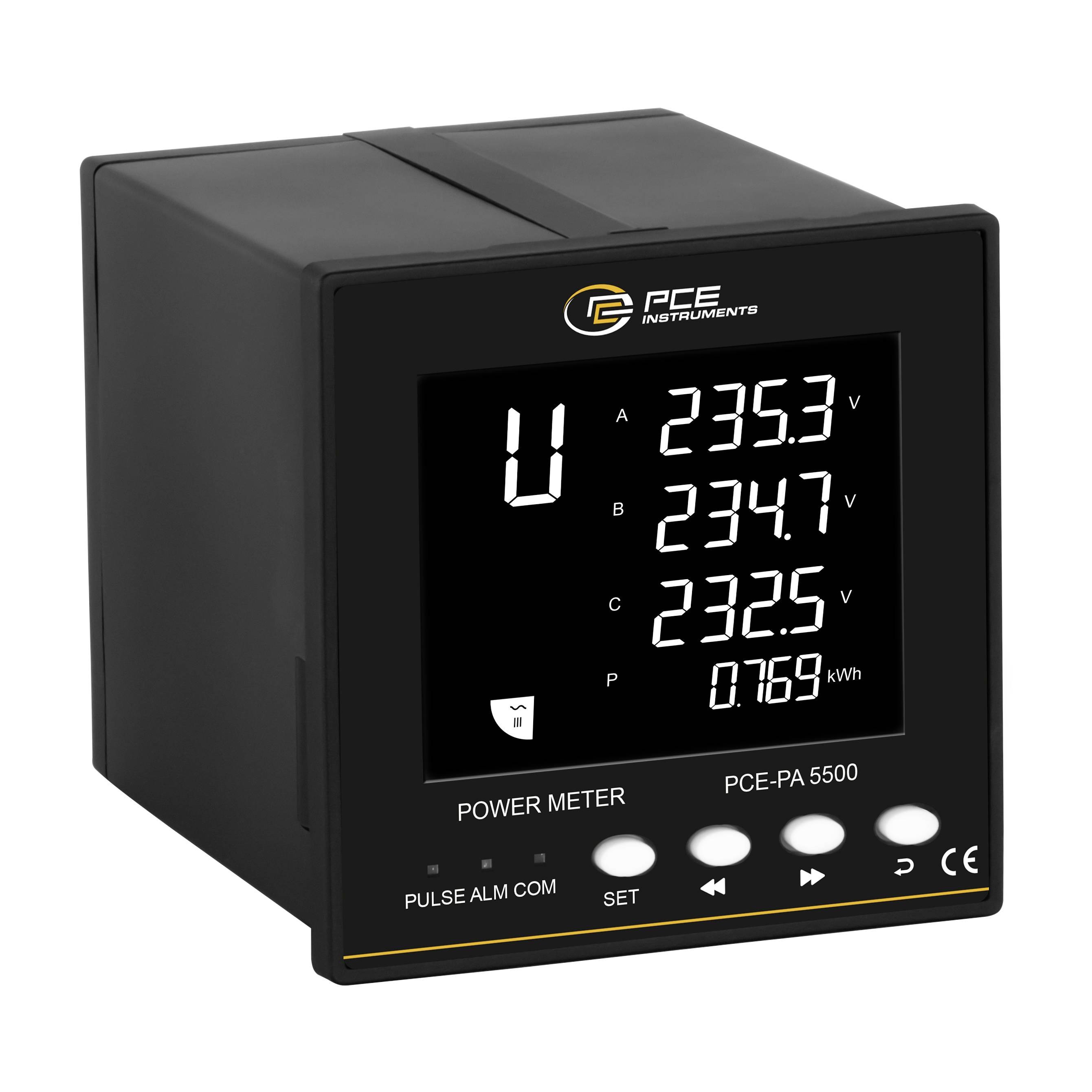

A teljesítménymérő egy kompakt műszer különféle hálózati paraméterek mérésére és megjelenítésére háromfázisú hálózatokban. Ez a teljesítménymérő képes rögzíteni az egyes fogyasztók vagy elektromos betáplálók energiaértékeit. A feszültségek és áramok mellett a látszólagos, meddő és aktív teljesítmény, valamint az aktív és meddő energia mérése és megjelenítése a 68 x 55 mm-es kijelzőn történik. Ezenkívül egy RS485 interfész is be van építve ebbe a teljesítménymérőbe, amely lehetővé teszi a meglévő rendszerekbe való integrálást. Az RS485 interfész kommunikációja a Modbus RTU protokoll segítségével történik. Lehetőséget kínál a mért értékek kiolvasására a teljesítménymérőről, vagy a készülék beállításainak leolvasásáról és módosításáról.

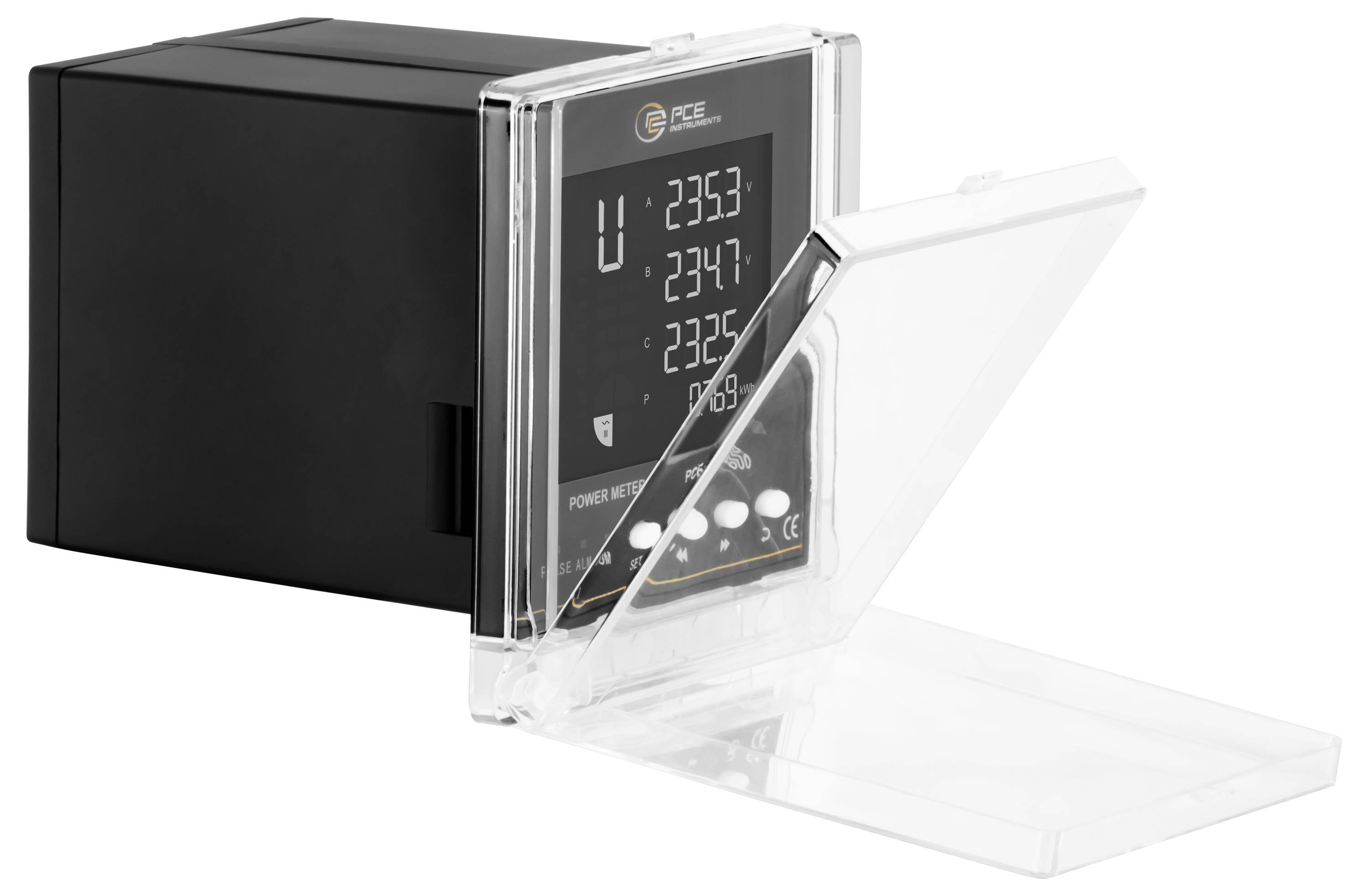

A teljesítménymérő 96x96 mm-es kivágású panelbeépítésre szolgál. A szállítási terjedelem tartalmaz egy átlátszó ajtót, amely elöl rögzíthető, és így védi a készüléket a portól és a nedvességtől. A sok mérési funkció mellett a teljesítménymérő riasztási funkciókat is kínál. A stabil tápellátás minden hálózatüzemeltető számára a legfontosabb. Az áramminőség-ingadozások és a zavarok elkerülése érdekében a hálózat felügyeletét, vezérlését és automatizálását hozzá kell igazítani és optimalizálni kell.
Ez a szöveg gépi fordítással készült.
A teljesítménymérő 96x96 mm-es kivágású panelbeépítésre szolgál. A szállítási terjedelem tartalmaz egy átlátszó ajtót, amely elöl rögzíthető, és így védi a készüléket a portól és a nedvességtől. A sok mérési funkció mellett a teljesítménymérő riasztási funkciókat is kínál. A stabil tápellátás minden hálózatüzemeltető számára a legfontosabb. Az áramminőség-ingadozások és a zavarok elkerülése érdekében a hálózat felügyeletét, vezérlését és automatizálását hozzá kell igazítani és optimalizálni kell.
Ez a szöveg gépi fordítással készült.
Kivitel
- Nagy felbontású LCD kijelző

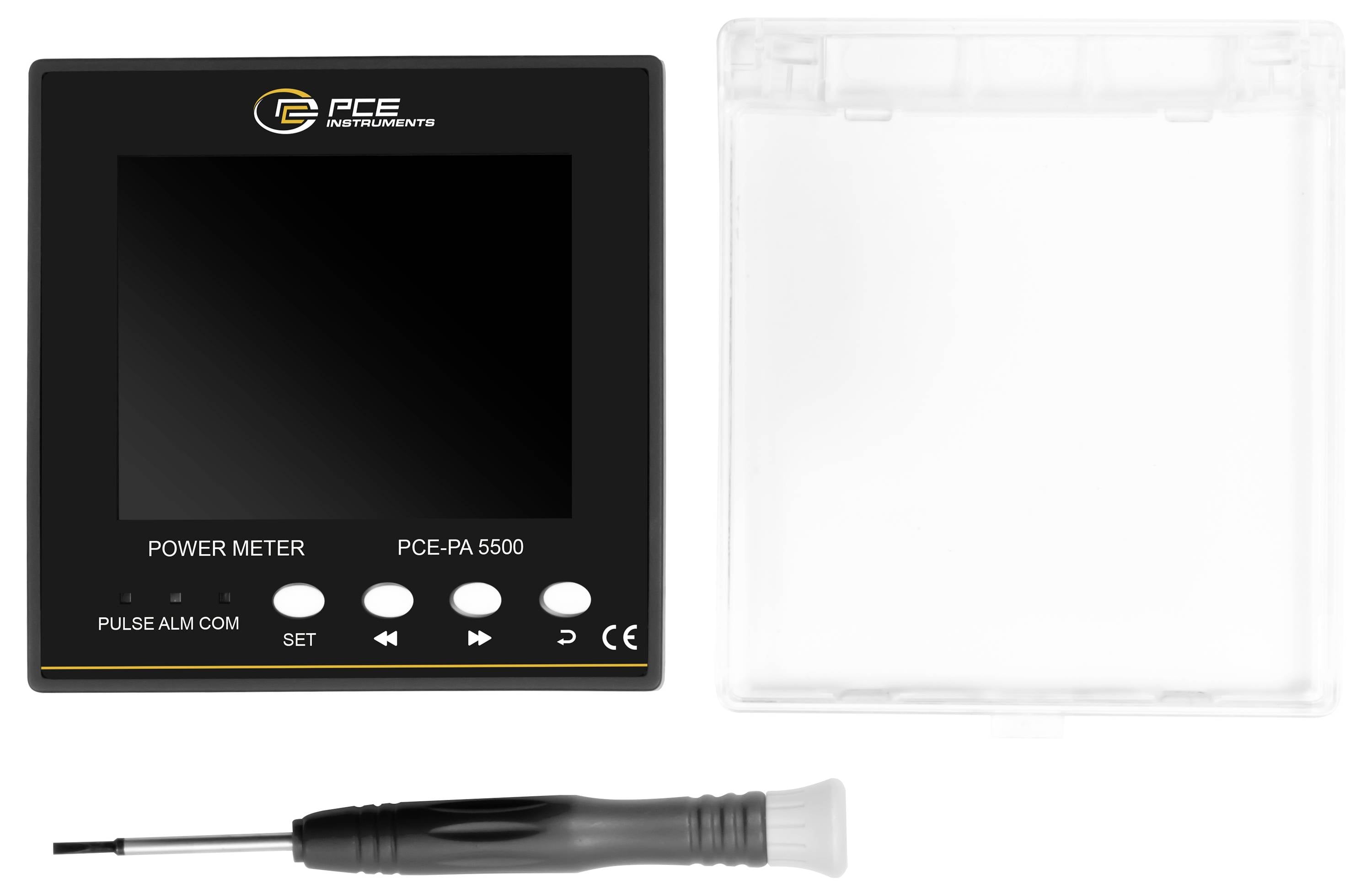

Szállítás tartalma
- 1 db PCE-PA 5500 teljesítménymérő
- 1 x átlátszó bejárati ajtó
- 1 x hornyos csavarhúzó
- 1 db használati útmutató
