PCE Instruments Ultrahangos érzékelő PCE-TDS 200 M Üzemi feszültség: 5 V Mérési tartomány: 0 - 32 m/s 1 db
EAN:
Gyártól szám:
Rendelési szám:
Csomagolás
doboz
Termék típus
Ultrahangos érzékelő
Üzemi feszültség (min.)
5 V
Max. üzemi feszültség
5 V
Mérési tartomány (max.)
32 m/s
Adatlap (PDF)
Szám
Összesen (765 346 Ft / Darab)
765 346 Ft
ÁFA nélkül
14 napos visszavételi garancia
Főbb jellemzők
Áramlásmérő PCE-TDS 200 M
- Ultrahangos áramlásmérő 32 GB adatmemóriával 10 millió mérési ponthoz
- Mérési tartomány ±32 m/s
- Reprodukálhatóság a leolvasás ±0,5%-a
- különböző mérőszondák
- 2,8" LC kijelző
- minden médiához

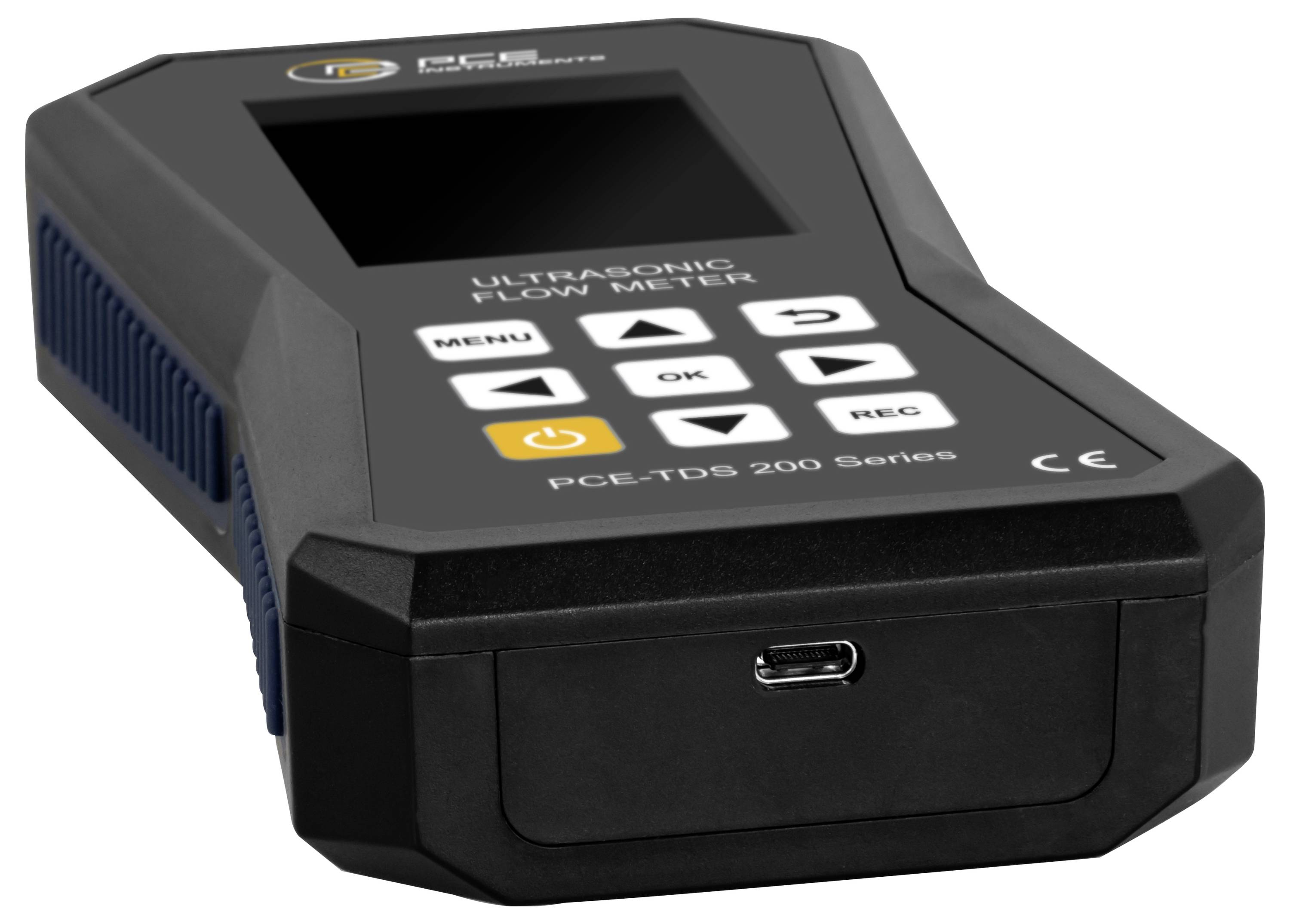

- USB-C interfész adatátvitelhez
- opcionális szoftver a mért értékek elemzéséhez
- hőmennyiség mérés
- egyénileg beállítható riasztási határértékek
- opcionálisan ISO vagy DAkkS kalibrációs tanúsítvánnyal
Műszaki adatok
- Áramlásmérési mérési tartomány ±32 m/s
- Felbontás: 0,001 m/mp
- Pontosság
- DN ≥50 mm: ±1,5%-a áfa sebességekhez> 0,3 m/s
- DN< 50 mm: ±3,5% F.S. áfa sebességekhez> 0,3 m/s
- Reprodukálhatóság a leolvasás ±0,5%-a
- PCE-TDS 200 M SENSOR érzékelőpár
- Csőátmérő DN 50 … 700 / 57 … 720 mm
- Hőállóság -30 … 160 °C
- Z, V, N, W mérési módszer
- Medium
- Víz
- Tengervíz
- Olaj
- nyersolaj
- Metanol
- Etanol
- Dízel
- Benzin
- petróleum
- Egyéni (hangsebesség manuális bevitele közepesről)
- Minden szennyeződést tartalmazó folyadék< 5%
- cső anyaga
- Réz CU
- Acél FE
- rozsdamentes acél
- Alumínium AL
- Sárgaréz ME
- öntöttvas CI
- vas FE
- Nikkel NI
- titán TI
- Cink ZI
- Akril AC
- polietilén PE
- Polipropilén PP
- Polivinil-klorid PVC
- NylonNY
- Felhasználó által definiált (a csőanyag keresztirányú hangsebességének kézi bevitele)
- A cső belső bélése - Nincs bélés
- - Egyedi
- - Epoxi gyantával
- - radír
- - habarcs
- - Polisztirol PS
- - Polietilén PE
- - Politetrafluor-etilén PTFE
- - Poliuretán PU
- - Polipropilén PP
- - Egyedi
- (a hang hosszirányú sebességének manuális bevitele
- a cső belső bélése)
- Mérési paraméterek áramlási sebesség, térfogatáram és térfogat
- Mértékegységek (mértékek) mm, in
- Mértékegységek (áramlási sebesség) m/s, láb/s
- Mértékegységek (térfogat) m³, l, gal, igl, mgl, cf, bal, ib, ob
- Idő megadása Másodpercek, percek, órák, napok
- Egységek (térfogat) m³, l, gal, igl, mgl, cf, bal, ib, ob
- További specifikációk
- 2,8" LCD kijelző
- Mértékegységek metrikus / angolszász
- A menü nyelve: német, angol, francia, spanyol,
- Olasz, holland, portugál, dán
- Török, lengyel, orosz, kínai, japán
- Üzemeltetési és tárolási feltételek Hőmérséklet: -20 … +65 °C
- Páratartalom: 10 … 95% r. F., nem lecsapódó
- Adatgyűjtő 32 GB tárolókapacitás / 10 millió mérési pont
- USB interfész (online méréshez, belső kiolvasáshoz
- memória és az akkumulátor feltöltése)
- Védelmi típus: IP52
- Belső tápegység: LiPo akkumulátor (3,7 V, 2500 mAh)
- Külső: USB 5VDC, 500mA
- Üzemelési idő kb. 10 óra
- Méretek 165 x 85 x 32 mm
- Súly 255 g
- Csomagolás
doboz
- Termék típus
Ultrahangos érzékelő
- Gyártói szám
PCE-TDS 200 M
- Üzemi feszültség
5 V
- Üzemi feszültség (min.)
5 V
- Max. üzemi feszültség
5 V
- Üzemi feszültség
5 V
- Jellemzők
Házzal
Csatlakozófedél 2 kábel tömszelencével
Csatlakozófedél 2 csatlakozóval
- Csatlakozó
Kábel tömszelence
- Megszólalási idő
1 mp
- Kimenetek
Analóg feszültség
Analóg
Két huzal
- Házszín
Fekete
- Anyagjellemző
Galvanikusan cinkezett
Rozsdamentes
- Ház anyaga
Polisztirol (EPS)
Tiszta műanyag
Gumi
Polimer
Műanyag
PTFE
Műanyag, fémes
- Kábelhossz
5 m
- Névleges átmérő
720 mm
- Média hőmérséklet (min.)
-30 °C
- Médiahőmérséklet (max.)
160 °C
- Pontosság ±
1.5 %
- Mérési tartomány (min.)
0 m/s
- Mérési tartomány (max.)
32 m/s
- Mérési tartomány
0 - 32 m/s
IP52
- Súly
255 g
- Környezeti hőmérséklet (min.)
-20 °C
- Max. környezeti hőmérséklet
65 °C
- Hossz
166 mm
- Szélesség
32 mm
- Magasság
85 mm
- Méret
(H x Sz x Ma) 166 x 32 x 85 mm
- Tartalom
1 db
- RoHS konform
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 2813674 PCE Instruments Ultrahangos érzékelő PCE-TDS 200 M Üzemi feszültség: 5 V Mérési tartomány: 0 - 32 m/s 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2813674 PCE Instruments Ultrahangos érzékelő PCE-TDS 200 M Üzemi feszültség: 5 V Mérési tartomány: 0 - 32 m/s 1 db
Leírás

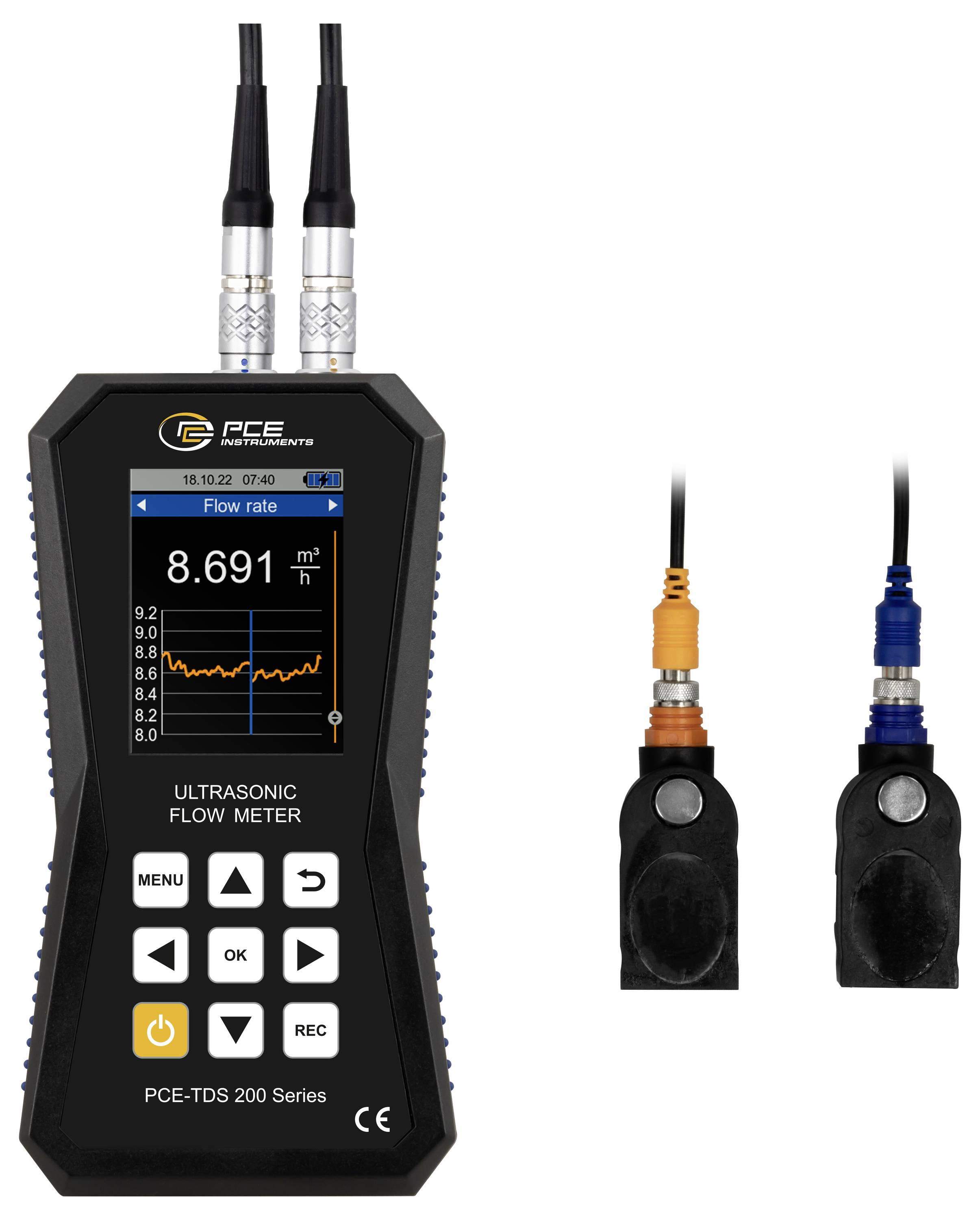

Az ultrahangos áramlásmérő mérési tartománya ±32 m/s. ±1,5%-os pontossággal a áfa DN ≥50 csőátmérővel ±3,5 % áfa DN csőátmérővel< 50 és ±0,5%-os reprodukálhatósága áfa az ultrahangos áramlásmérő különösen precíz mérőeszköz. Az érzékelők ultrahangos áramlásmérőre történő felszereléséhez telepítési segédlet áll rendelkezésre. Az ultrahangos áramlásmérő jelminősége grafikusan jelenik meg a telepítési súgóban. Ezen kívül grafikusan is megjelenik, hogy az ultrahangos áramlásmérő érzékelői megfelelő távolságra vannak-e elhelyezve egymástól. Az ultrahangos áramlásmérővel történő áramlásmérés elvégzéséhez a cső és a közeg specifikációinak megadása után megjelenik az áramlási sebesség, a térfogatáram és a térfogat. A mért értékek kijelzésekor az ultrahangos áramlásmérő egységeinek széles választéka áll rendelkezésre. Például: m³, l, gal, igl, mgl, cf, bal, ib és ob.
A mérés során lehetőség van a mért értékek rögzítésére az ultrahangos áramlásmérő adatrögzítő funkciójával. Az ultrahangos áramlásmérő indítási és leállítási feltételei, valamint 1 másodperctől 12 óráig terjedő tárolási intervallum állíthatók be. Az ultrahangos áramlásmérő esetében egy memóriapont egyszer tartalmazza az összes mért változót. A mért értékeket az ultrahangos áramlásmérő 32 GB-os beépített memóriája tárolja. Az ultrahangos áramlásmérőn 10 millió mérési pont tárolható.
Az opcionális szoftverrel a rögzített mért értékeket az ultrahangos áramlásmérő le tudja olvasni. Az elemzéshez az ultrahangos áramlásmérő által mért értékek táblázatos vagy grafikus formában jeleníthetők meg. Az ultrahangos áramlásmérőből mért értékek további feldolgozásához .csv fájlformátumban exportálhatók. Alternatív megoldásként PDF-jelentés is készíthető a szoftver segítségével. Az egyszerűbb működés érdekében az ultrahangos áramlásmérő szoftveren keresztül beállítható. A szoftverrel az ultrahangos áramlásmérőn mért értékek élőképe is elérhető.
A hőmennyiség ultrahangos áramlásmérővel történő meghatározásához további két hőelem szükséges. Ezek a PCE-TDS 200+-hoz kaphatók. Az ultrahangos áramlásmérő két hőeleme egy csőrendszer előremenő és visszatérő ágához csatlakozik. A hőmérséklet különbség és a mért áramlási sebesség alapján az ultrahangos áramlásmérő képes meghatározni a hőmennyiséget. Szükség esetén az ultrahangos áramlásmérő a mérés során egyidejűleg tudja kiszámítani és megjeleníteni a hőegységenkénti költségeket. Így az ultrahangos áramlásmérőt például fűtési rendszerek ellenőrzésekor használják.

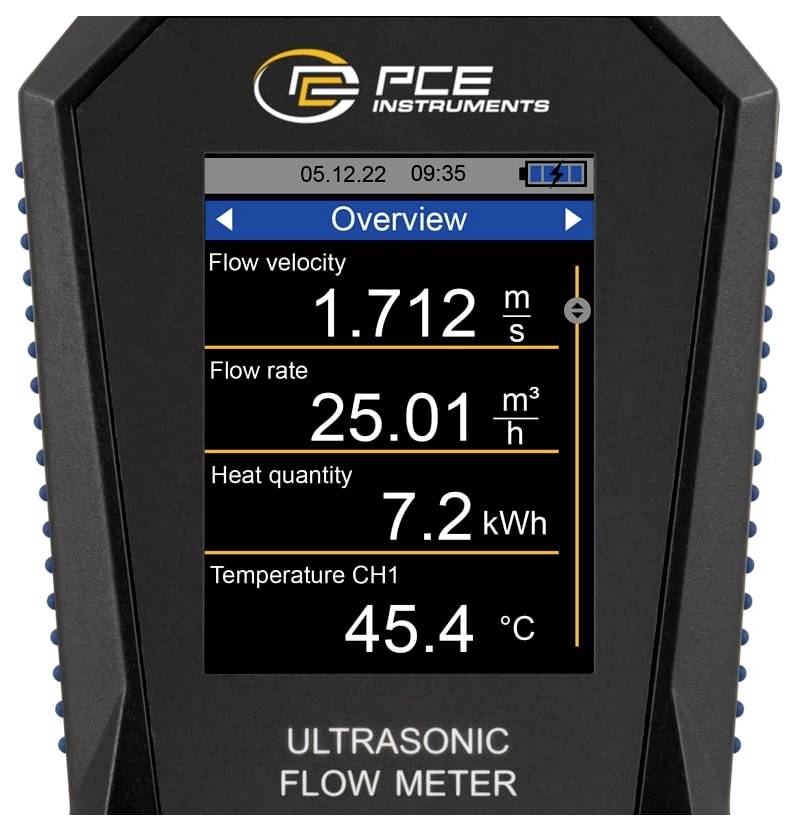

Az ultrahangos áramlásmérő LC színes kijelzője 2,8" méretű, ezért könnyen olvasható. Opcionálisan az ultrahangos áramlásmérő ISO vagy DAkkS kalibrációs tanúsítvánnyal is felszerelhető.
PCE-TDS 200M ÉRZÉKELŐ

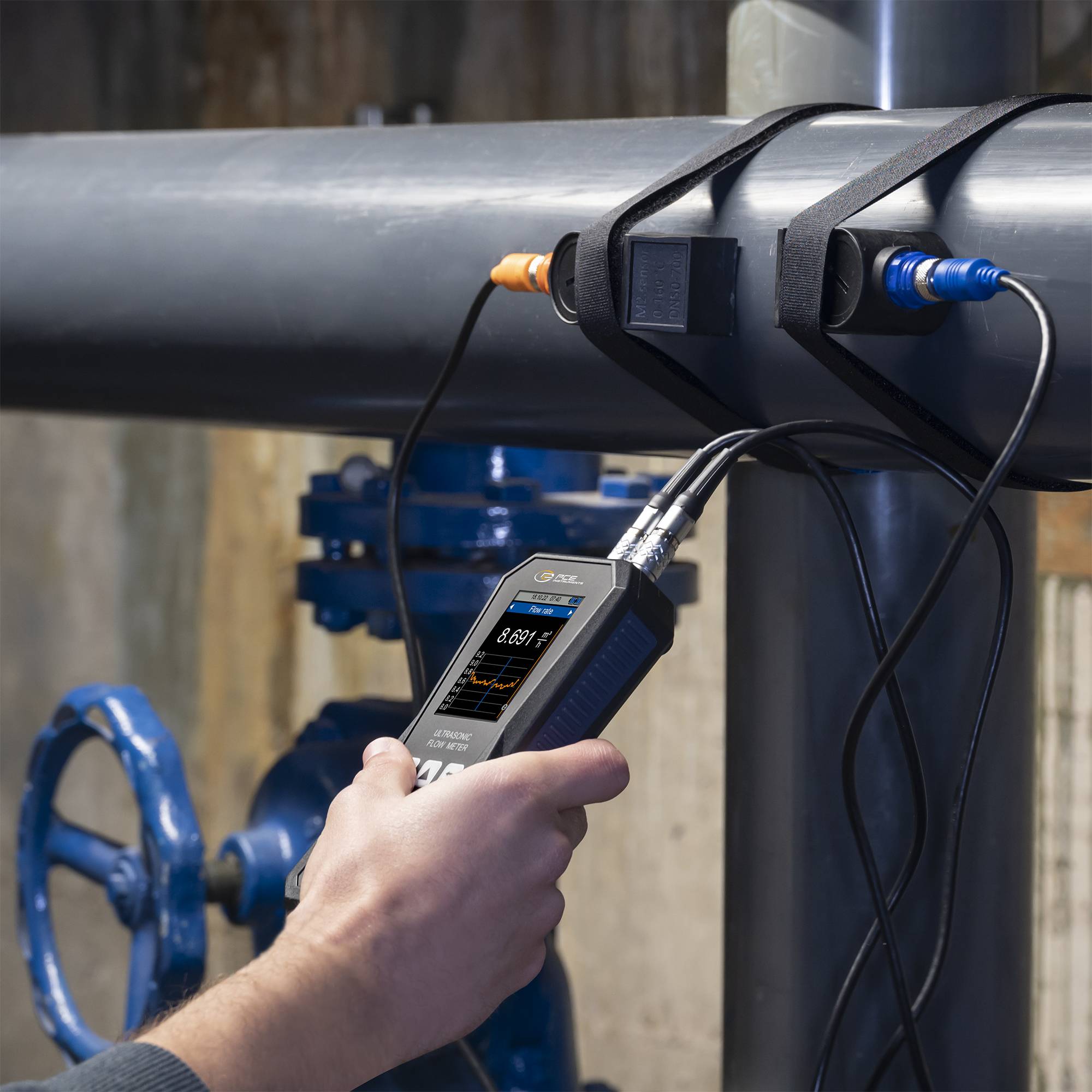

Közepes érzékelőpár DN 50 … 700 / 57 … 720 mm csőátmérőhöz. Alkalmas közepes méretű csövek áramlásmérésére. Az ultrahangos áramlásmérő érzékelőibe beépített mágnesekkel vascsövekre rögzíthetők. Alternatív megoldásként az érzékelők levehető kábelrögzítőkkel is felszerelhetők a csőre. A hőállóság -30 ... 160 °C között van.
Ez a szöveg gépi fordítással készült.
A mérés során lehetőség van a mért értékek rögzítésére az ultrahangos áramlásmérő adatrögzítő funkciójával. Az ultrahangos áramlásmérő indítási és leállítási feltételei, valamint 1 másodperctől 12 óráig terjedő tárolási intervallum állíthatók be. Az ultrahangos áramlásmérő esetében egy memóriapont egyszer tartalmazza az összes mért változót. A mért értékeket az ultrahangos áramlásmérő 32 GB-os beépített memóriája tárolja. Az ultrahangos áramlásmérőn 10 millió mérési pont tárolható.
Az opcionális szoftverrel a rögzített mért értékeket az ultrahangos áramlásmérő le tudja olvasni. Az elemzéshez az ultrahangos áramlásmérő által mért értékek táblázatos vagy grafikus formában jeleníthetők meg. Az ultrahangos áramlásmérőből mért értékek további feldolgozásához .csv fájlformátumban exportálhatók. Alternatív megoldásként PDF-jelentés is készíthető a szoftver segítségével. Az egyszerűbb működés érdekében az ultrahangos áramlásmérő szoftveren keresztül beállítható. A szoftverrel az ultrahangos áramlásmérőn mért értékek élőképe is elérhető.
A hőmennyiség ultrahangos áramlásmérővel történő meghatározásához további két hőelem szükséges. Ezek a PCE-TDS 200+-hoz kaphatók. Az ultrahangos áramlásmérő két hőeleme egy csőrendszer előremenő és visszatérő ágához csatlakozik. A hőmérséklet különbség és a mért áramlási sebesség alapján az ultrahangos áramlásmérő képes meghatározni a hőmennyiséget. Szükség esetén az ultrahangos áramlásmérő a mérés során egyidejűleg tudja kiszámítani és megjeleníteni a hőegységenkénti költségeket. Így az ultrahangos áramlásmérőt például fűtési rendszerek ellenőrzésekor használják.
Az ultrahangos áramlásmérő LC színes kijelzője 2,8" méretű, ezért könnyen olvasható. Opcionálisan az ultrahangos áramlásmérő ISO vagy DAkkS kalibrációs tanúsítvánnyal is felszerelhető.
PCE-TDS 200M ÉRZÉKELŐ
Közepes érzékelőpár DN 50 … 700 / 57 … 720 mm csőátmérőhöz. Alkalmas közepes méretű csövek áramlásmérésére. Az ultrahangos áramlásmérő érzékelőibe beépített mágnesekkel vascsövekre rögzíthetők. Alternatív megoldásként az érzékelők levehető kábelrögzítőkkel is felszerelhetők a csőre. A hőállóság -30 ... 160 °C között van.
Ez a szöveg gépi fordítással készült.
Kivitel
- Mérési tartomány ±32 m/s
- USB-C interfész adatátvitelhez
- opcionális szoftver a mért értékek elemzéséhez
- Reprodukálhatóság a leolvasás ±0,5%-a
- hőmennyiség mérés
- Adatmemória 10 millió mérési ponthoz
- egyénileg beállítható riasztási határértékek
- opcionálisan ISO vagy DAkkS kalibrációs tanúsítvánnyal

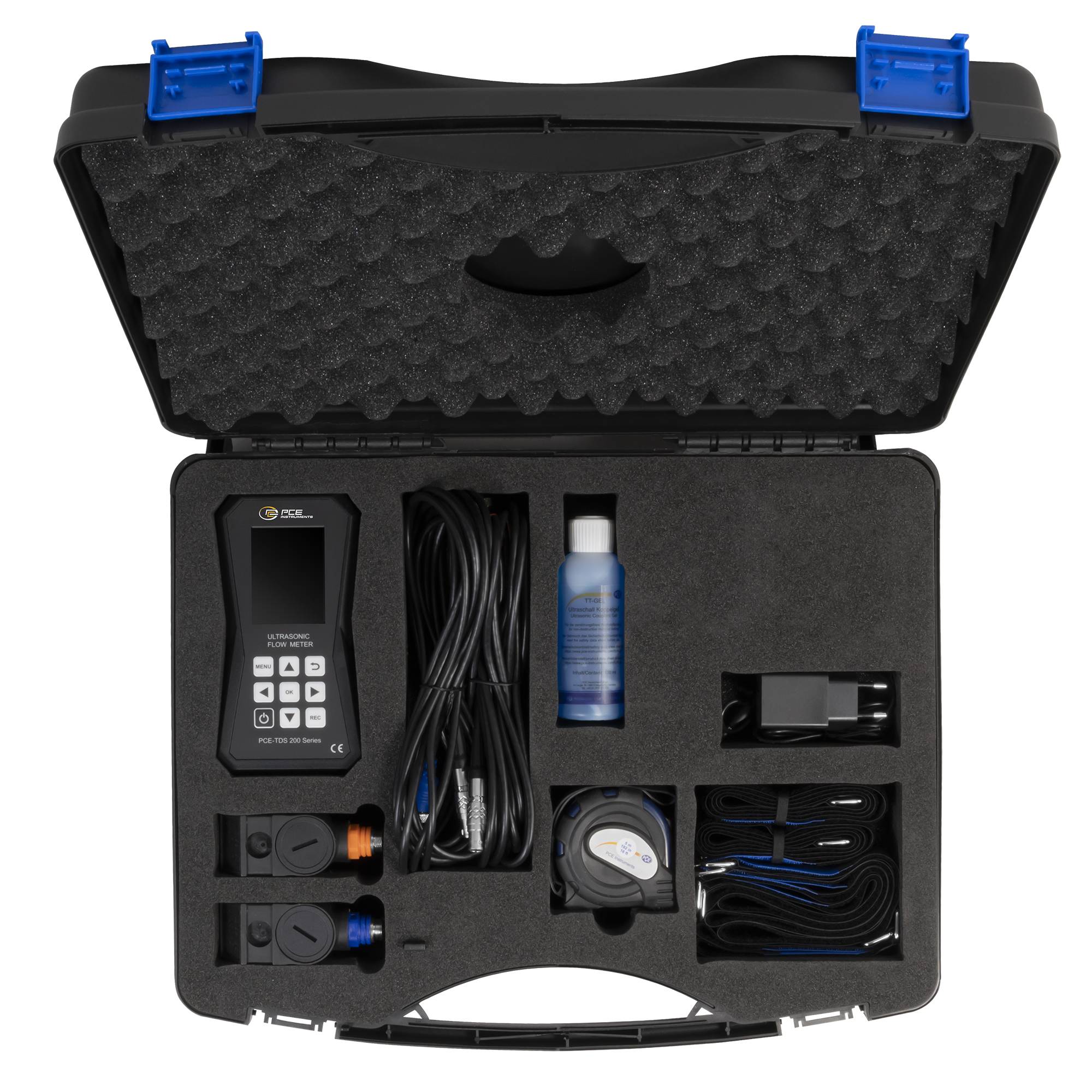

Szállítás tartalma

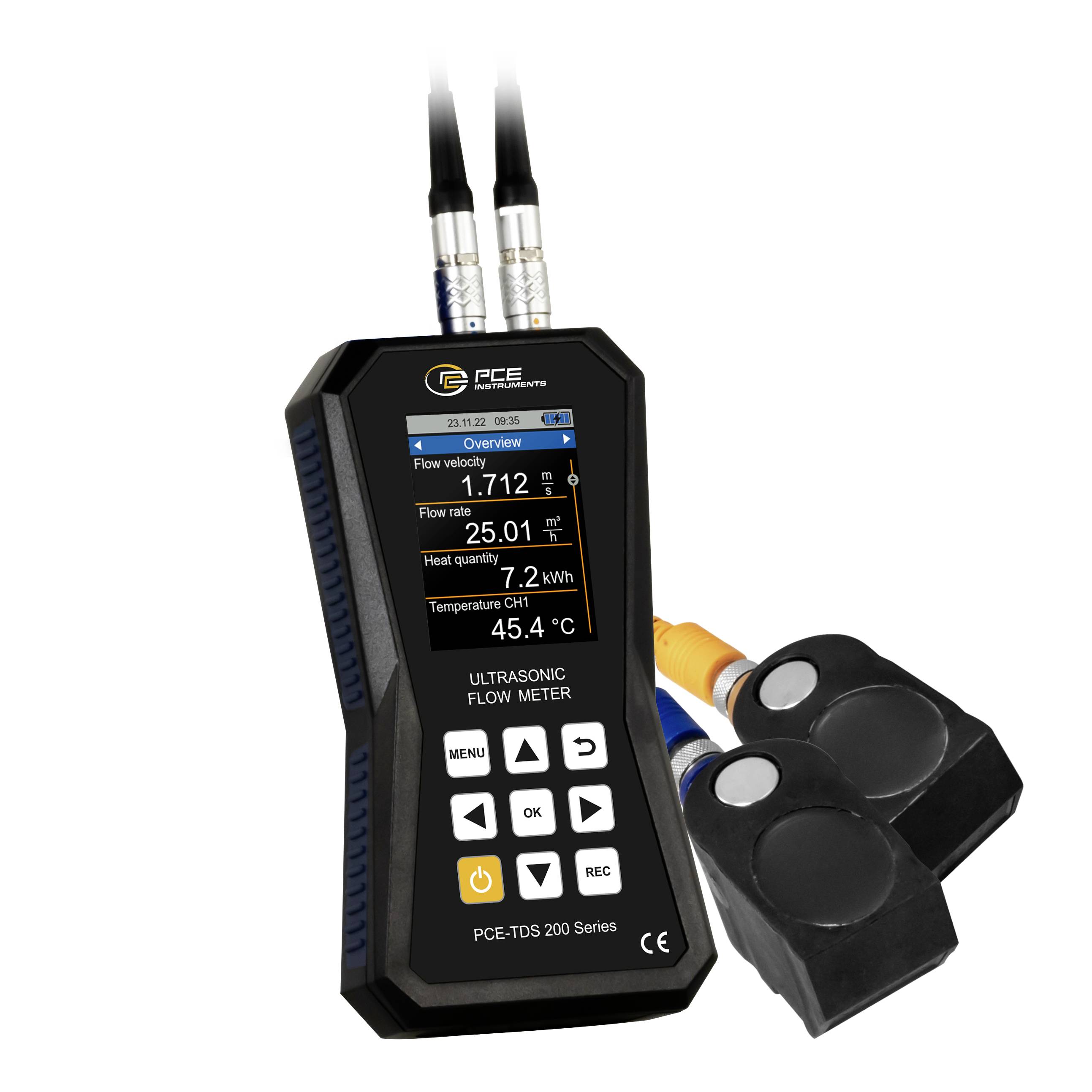

- 1 db PCE-TDS 200 M ultrahangos áramlásmérő
- 1 db áramlásérzékelő PCE-TDS 200 M ÉRZÉKELŐ (pár)

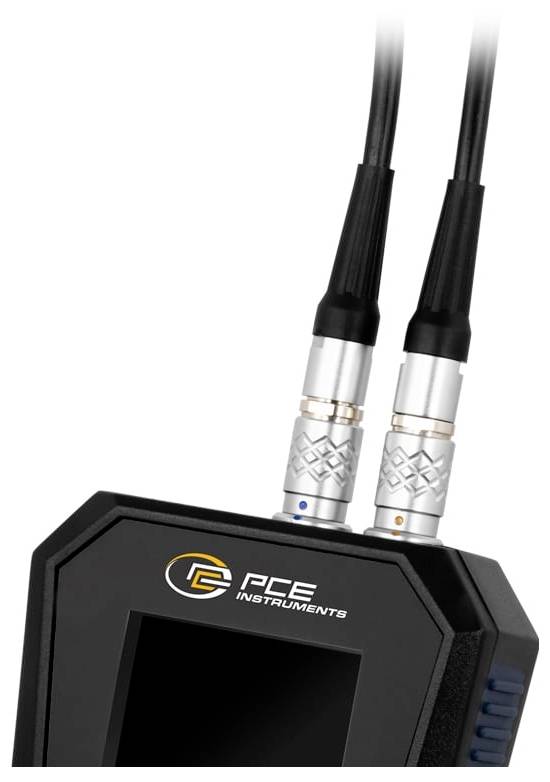

- 2 x 5 m-es csatlakozókábel
- 2 x levehető kábelkötegelő
- 1 db hálózati adapter
- 1 x USB-C kábel
- 1 x Ultrahangos kontaktgél
- 1 db db mérőszalag
- 1 x műanyag tok
- 1 db használati útmutató
