PCE Instruments Ultrahangos érzékelő PCE-TDS 200+ MR Üzemi feszültség: 5 V Mérési tartomány: 0 - 32 m/s 1 db
EAN:
Gyártól szám:
Rendelési szám:
Csomagolás
doboz
Termék típus
Ultrahangos érzékelő
Üzemi feszültség (min.)
5 V
Max. üzemi feszültség
5 V
Mérési tartomány (max.)
32 m/s
Adatlap (PDF)
14 db
Helyettesítő termékek megjelenítése
Szám
Összesen (1 224 402 Ft / Darab)
1 224 402 Ft
ÁFA nélkül
14 napos visszavételi garancia
Főbb jellemzők
Áramlásmérő PCE-TDS 200+ MR
- Ultrahangos áramlásmérő 32 GB adatmemóriával 10 millió mérési ponthoz
- Mérési tartomány ±32 m/s
- Reprodukálhatóság a leolvasás ±0,5%-a
- különböző mérőszondák
- egyénileg beállítható riasztási határértékek
- 2,8" LC kijelző
- minden médiához
- USB-C interfész adatátvitelhez
- opcionális szoftver a mért értékek elemzéséhez
- hőmennyiség mérés
Műszaki adatok
- Áramlásmérési mérési tartomány ±32 m/s
- Felbontás: 0,001 m/mp
- Pontosság
- DN ≥50 mm: ±1,5%-a áfa sebességekhez> 0,3 m/s
- DN< 50 mm: ±3,5% F.S. áfa sebességekhez> 0,3 m/s
- Reprodukálhatóság a leolvasás ±0,5%-a
- PCE-TDS 200 MR SENSOR érzékelőpár
- Csőátmérő DN 50 … 700 / 57 … 720 mm
- Hőállóság -30 … 160 °C
- Z, V, N, W mérési módszer
- Medium
- Víz
- Tengervíz
- Olaj
- nyersolaj
- Metanol
- Etanol
- Dízel
- Benzin
- petróleum
- Egyéni (hangsebesség manuális bevitele a közepesről)
- Minden szennyeződést tartalmazó folyadék< 5%
- cső anyaga
- Réz CU
- Acél FE
- rozsdamentes acél
- Alumínium AL
- Sárgaréz ME
- öntöttvas CI
- vas FE
- Nikkel NI
- titán TI
- Cink ZI
- Akril AC
- polietilén PE
- Polipropilén PP
- Polivinil-klorid PVC
- NylonNY
- Felhasználó által definiált (a csőanyag keresztirányú hangsebességének kézi bevitele)
- a cső belső bélése
- Nincs bélés
- Felhasználó által definiált
- Epoxi gyanta
- Gumi
- Habarcs
- Polisztirol PS
- polietilén PE
- Politetrafluor-etilén PTFE
- Poliuretán PU
- Polipropilén PP
- Felhasználó által definiált (a cső belső bélésének hosszanti hangsebességének manuális bevitele)
- Mérési paraméterek áramlási sebesség, térfogatáram és térfogat
- Mértékegységek (mértékek) mm, in
- Mértékegységek (áramlási sebesség) m/s, láb/s
- Mértékegységek (térfogat) m³, l, gal, igl, mgl, cf, bal, ib, ob
- Idő megadása Másodpercek, percek, órák, napok
- Egységek (térfogat) m³, l, gal, igl, mgl, cf, bal, ib, ob
- Hőmérséklet mérés
- Mérési tartomány pontossága
- B típus: 600 ... 1800°C, B típus: ±(0,5% + 3°C)
- E típus: -100 ... +900 °C E típusú: ±(0,4 % + 1 °C)
- J típus: -100 ... 1150 °C J típus: ±(0,4% + 1 °C)
- K típus: -100 ... +1370 °C K típus: ±(0,4 % + 1 °C)
- N típus: -100 ... + 1150 °C N típus: ±(0,4 % + 1 °C)
- R típus: 0 ... 1700°C, R típus: ±(0,5% + 3°C)
- S típus: 0 ... 1500°C, S típus: ±(0,5% + 3°C)
- T típus: -100... +400 °C T típus: ±(0,4 % + 1 °C)
- Felbontás: 0,1 °C
- Csatlakoztatható hőelemek B, E ,J ,K ,N ,R ,S ,T
- Mérési paraméterek áramlási sebesség, térfogatáram, térfogat, hőmérséklet, hőteljesítmény és hőmennyiség
- Egységek (hőmérséklet)............ °C/°F
- Mértékegységek (hőmennyiség) K, kJ, MJ, Wh, kWh, MWh, Btu, kBtu, MBtu
- Mértékegységek (hőteljesítmény) W, kW, MW, J/h, kJ/h MJ/h, Btu/h, kBtu/h, MBtu/h
- Költség megjelenítése EUR, font, USD, török líra, zloty, jen
- További specifikációk
- 2,8" LCD kijelző
- Mértékegységek metrikus / angolszász
- Menünyelvek: német, angol, francia, spanyol, olasz, holland, portugál, dán, török, lengyel, orosz, kínai, japán
- Üzemi- és tárolási feltételek
- Hőmérséklet: -20 … +65 °C
- Páratartalom: 10 … 95% r. F., nem lecsapódó
- Adatgyűjtő 32 GB tárolókapacitás / 10 millió mérési pont
- USB interfész (online méréshez, a belső memória kiolvasásához és az akkumulátor töltéséhez)
- Védelmi típus: IP52
- Tápfeszültség
- Belső: LiPo akkumulátor (3,7 V, 2500 mAh)
- Külső: USB 5VDC, 500mA
- Üzemelési idő kb. 10 óra
- Méretei 165 x 85 x 32 mm
- Súly 255 g
- Csomagolás
doboz
- Termék típus
Ultrahangos érzékelő
- Gyártói szám
PCE-TDS 200+ MR
- Üzemi feszültség
5 V
- Üzemi feszültség (min.)
5 V
- Max. üzemi feszültség
5 V
- Üzemi feszültség
5 V
- Jellemzők
Házzal
Csatlakozófedél 2 kábel tömszelencével
Csatlakozófedél 2 csatlakozóval
- Csatlakozó
Kábel tömszelence
- Megszólalási idő
1 mp
- Kimenetek
Analóg feszültség
Analóg
Két huzal
- Házszín
Fekete
- Anyagjellemző
Galvanikusan cinkezett
Rozsdamentes
- Ház anyaga
Polisztirol (EPS)
Tiszta műanyag
Gumi
Polimer
Műanyag
PTFE
Műanyag, fémes
- Kábelhossz
5 m
- Névleges átmérő
720 mm
- Média hőmérséklet (min.)
-30 °C
- Médiahőmérséklet (max.)
160 °C
- Pontosság ±
1.5 %
- Mérési tartomány (min.)
0 m/s
- Mérési tartomány (max.)
32 m/s
- Mérési tartomány
0 - 32 m/s
IP52
- Súly
255 g
- Környezeti hőmérséklet (min.)
-20 °C
- Max. környezeti hőmérséklet
65 °C
- Hossz
165 mm
- Szélesség
32 mm
- Magasság
85 mm
- Méret
(H x Sz x Ma) 165 x 32 x 85 mm
- Tartalom
1 db
- RoHS konform
Igen
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 2813684 PCE Instruments Ultrahangos érzékelő PCE-TDS 200+ MR Üzemi feszültség: 5 V Mérési tartomány: 0 - 32 m/s 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2813684 PCE Instruments Ultrahangos érzékelő PCE-TDS 200+ MR Üzemi feszültség: 5 V Mérési tartomány: 0 - 32 m/s 1 db
Leírás
Az áramlásmérő mérési tartománya ±32 m/s. ±1,5%-os pontossággal a áfa DN ≥50 csőátmérővel ±3,5 % áfa DN csőátmérővel< 50 és ±0,5%-os reprodukálhatósága áfa az áramlásmérő különösen precíz mérőeszköz. Szerelési segédlet áll rendelkezésre az érzékelők áramlásmérőre történő felszereléséhez. Az áramlásmérő jelének minősége grafikusan jelenik meg a telepítési súgóban. Ezenkívül grafikusan is megjeleníti, hogy az áramlásmérő érzékelői megfelelő távolságra vannak-e elhelyezve egymástól. Az áramlásmérővel történő áramlásméréshez a cső és közeg specifikációinak megadása után megjelenik az áramlási sebesség, a térfogatáram és a térfogat. A mért értékek kijelzésekor az áramlásmérő egységeinek széles választéka áll rendelkezésre. Például: m³, l, gal, igl, mgl, cf, bal, ib és ob.
A mérés során lehetőség van a mért értékek rögzítésére az ultrahangos áramlásmérő adatrögzítő funkciójával. Az áramlásmérő indítási és leállítási feltételei, valamint a tárolási intervallum 1 másodperctől 12 óráig állíthatók be. Az áramlásmérő esetében egy tárolóhely az összes mért változót egyszer tartalmazza. A mért értékeket az ultrahangos áramlásmérő 32 GB-os beépített memóriája tárolja. Az ultrahangos áramlásmérőn 10 millió mérési pont tárolható.
Az opcionális szoftverrel a rögzített mért értékek kiolvashatók az áramlásmérőről. Az elemzéshez az áramlásmérő által mért értékek táblázatos vagy grafikus formában jeleníthetők meg. Az áramlásmérőből mért értékek további feldolgozásához .csv fájlformátumban exportálhatók. Alternatív megoldásként PDF-jelentés is készíthető a szoftver segítségével. Az egyszerűbb kezelés érdekében az áramlásmérő szoftveren keresztül állítható be. A szoftverrel az ultrahangos áramlásmérőn mért értékek élőképe is elérhető.

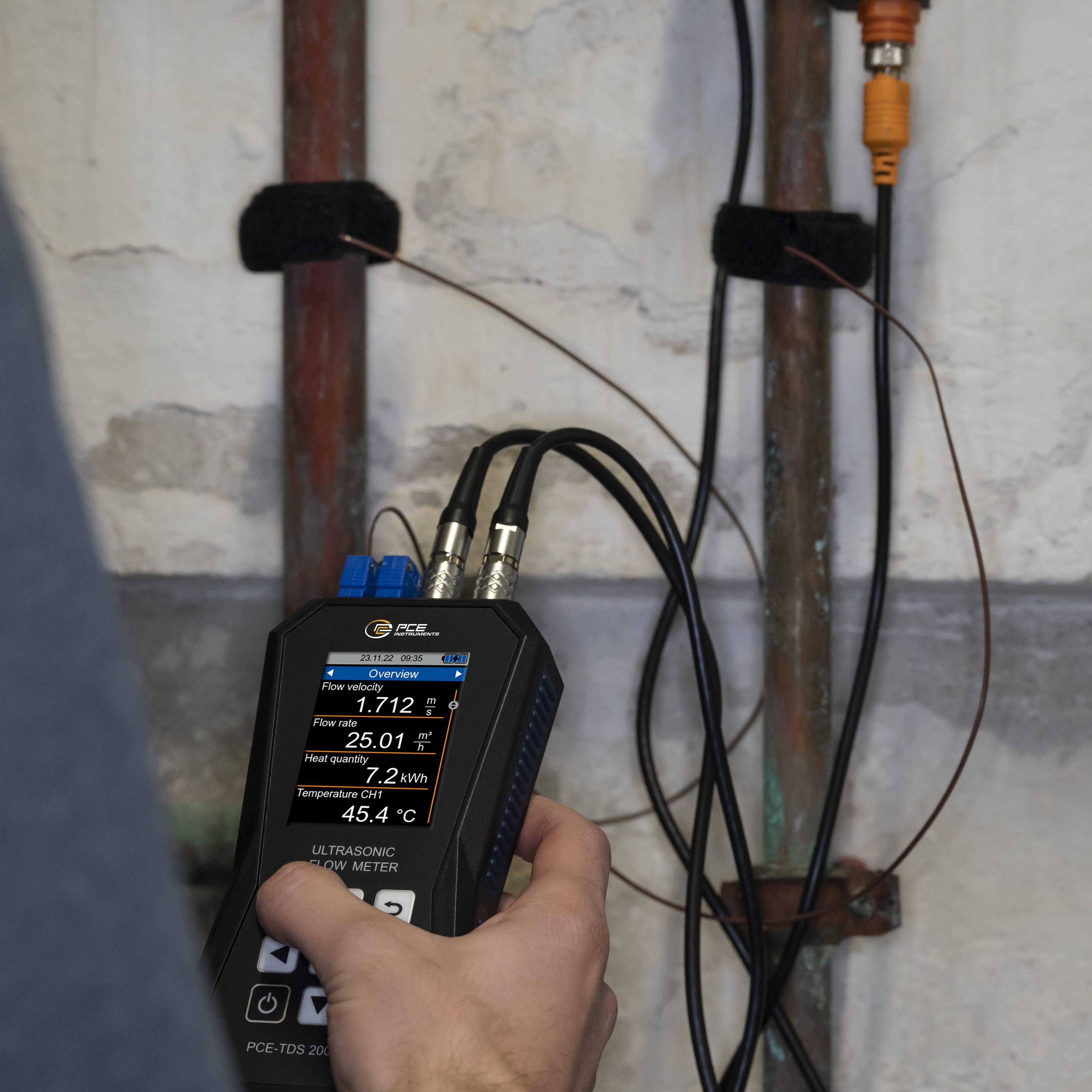

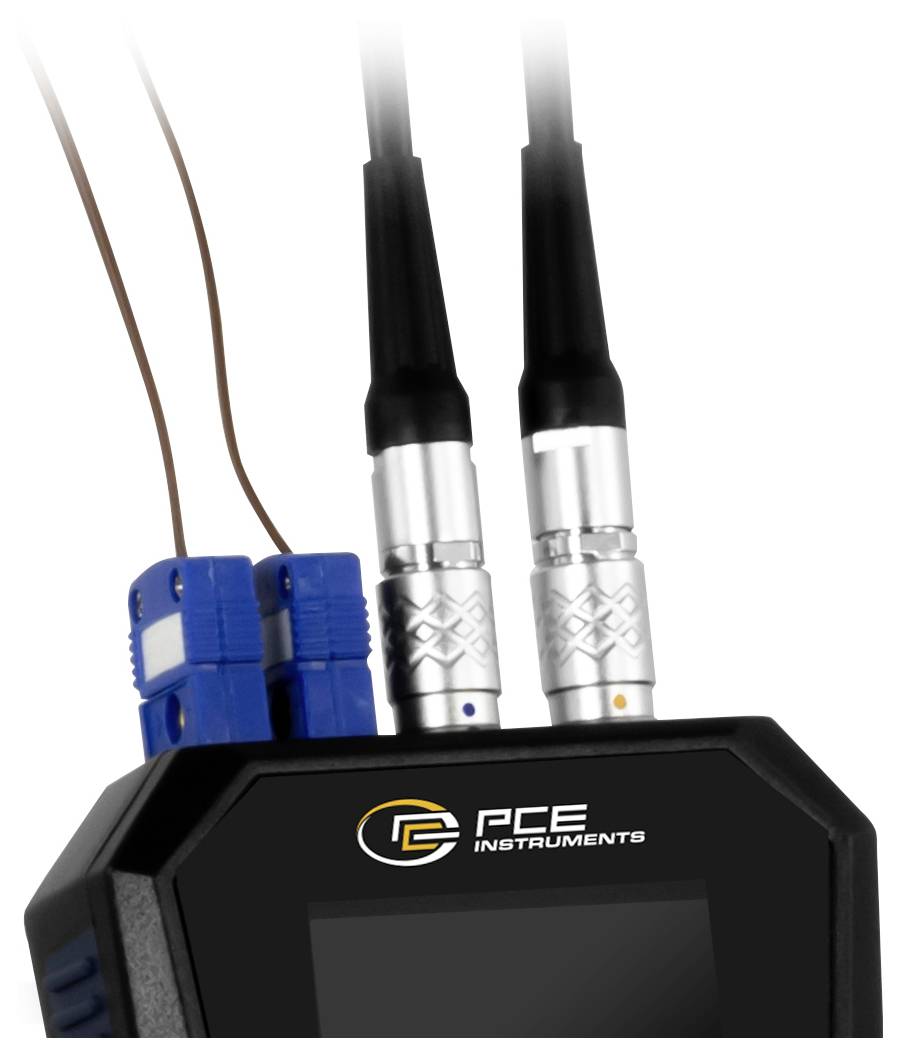

A hőmennyiség áramlásmérővel történő meghatározásához további két hőelem szükséges. Ezek a PCE-TDS 200+-hoz kaphatók. Az áramlásmérő két hőeleme egy csőrendszer előremenő és visszatérő ágához csatlakozik. A hőmérséklet különbség és a mért térfogatáram alapján az áramlásmérő meg tudja határozni a hőmennyiséget. Igény esetén az áramlásmérő a mérés során egyszerre tudja kiszámítani és megjeleníteni a hőegységenkénti költségeket. Ezért az áramlásmérőt például fűtési rendszerek ellenőrzésekor használják.

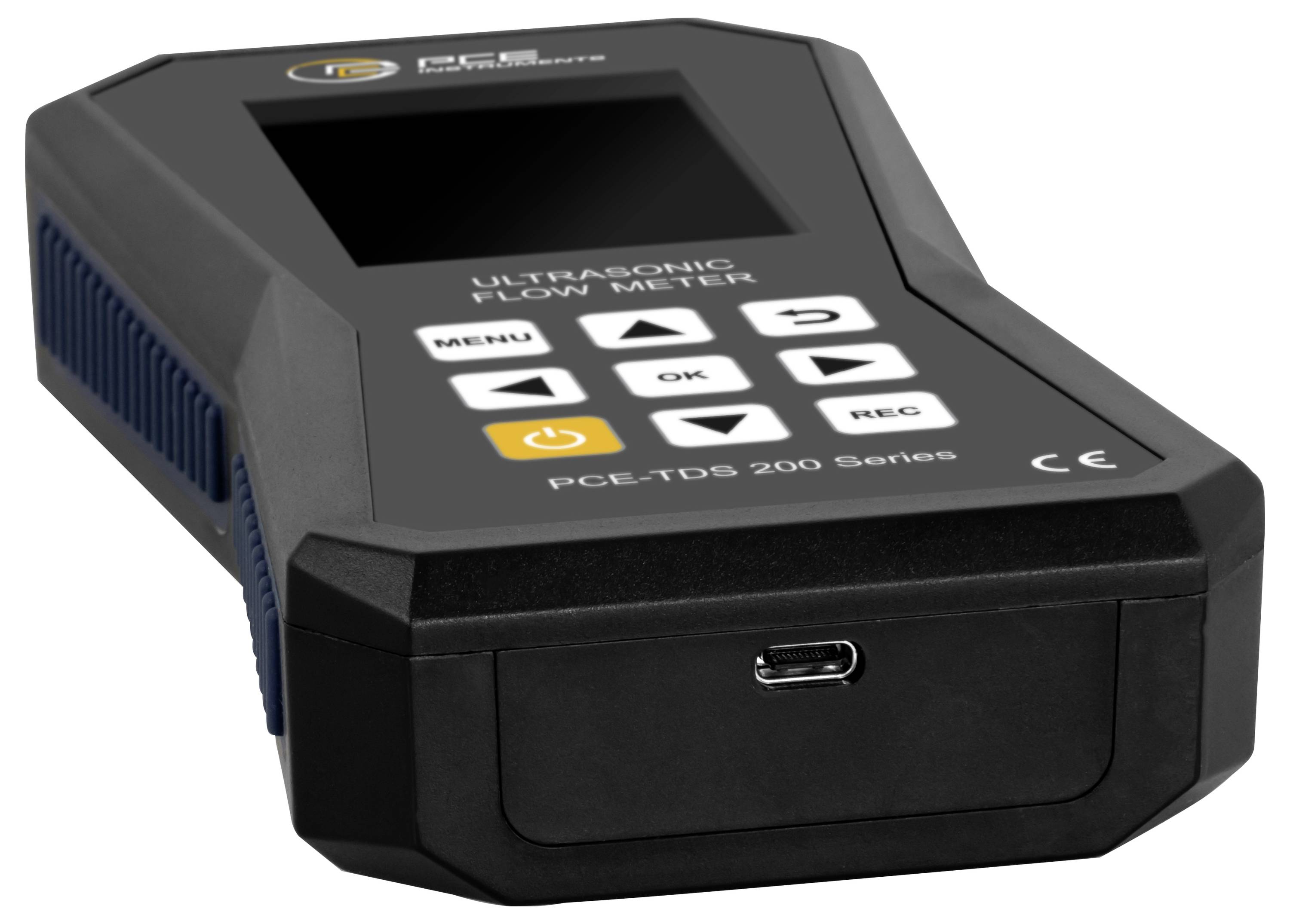

Az ultrahangos áramlásmérő LC színes kijelzője 2,8" méretű, ezért könnyen olvasható. Opcionálisan az áramlásmérő ISO vagy DAkkS kalibrációs tanúsítvánnyal is felszerelhető.

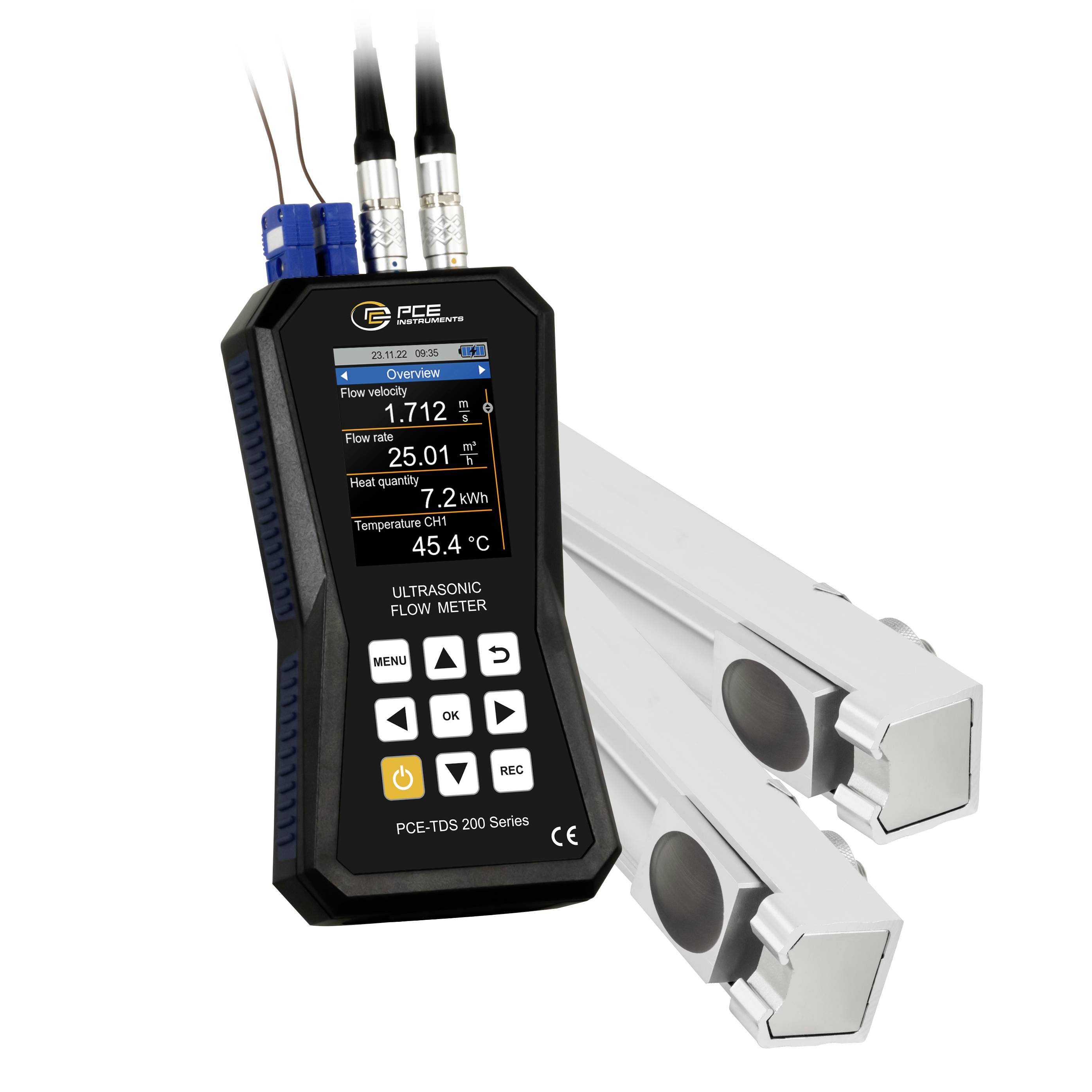

PCE-TDS 200 MR ÉRZÉKELŐ

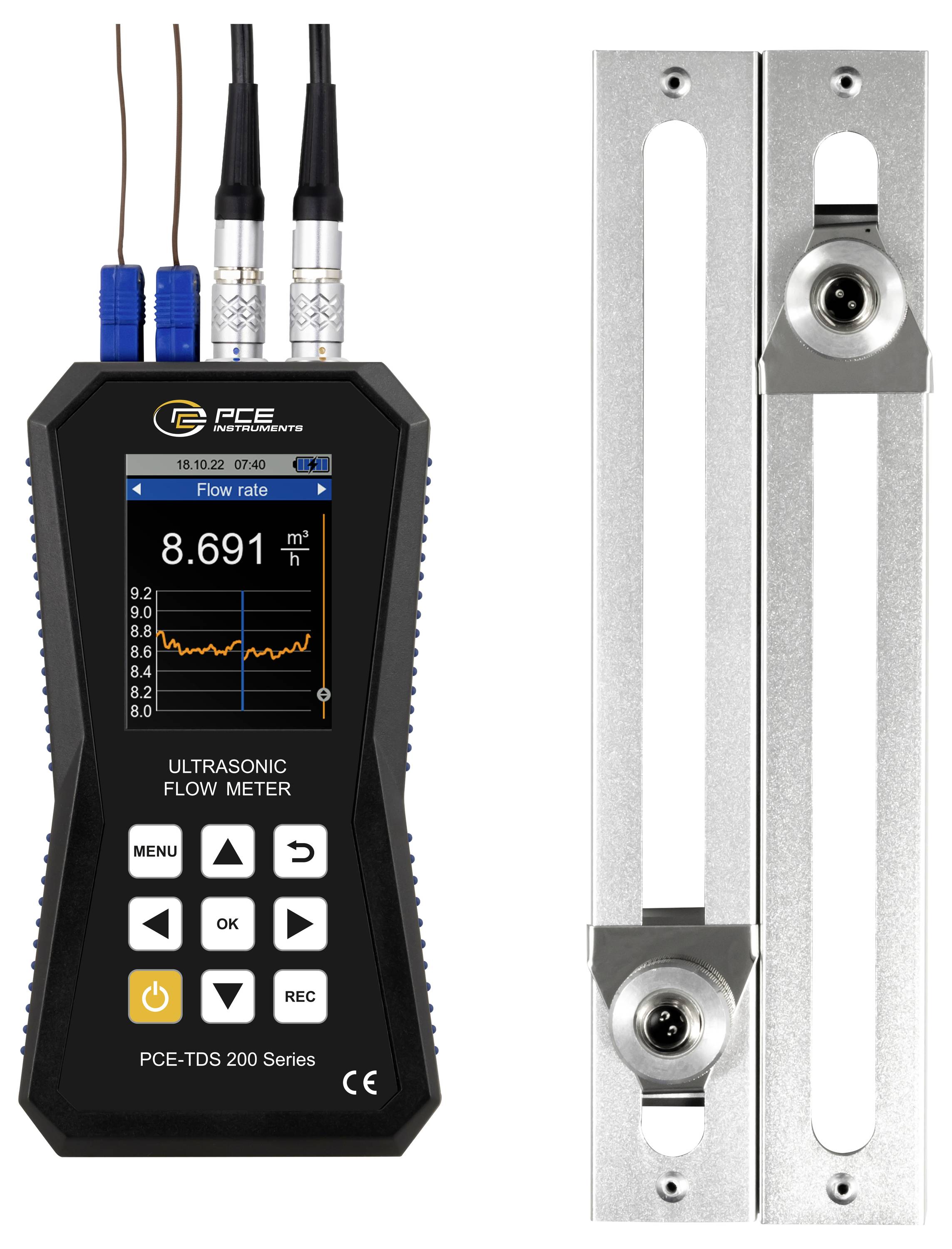

Külön sínre szerelt érzékelők DN 50 … 700 / 57 … 720 mm csőméretekhez. A hőállóság -30 ... 160 °C között van. A megfelelő sínen lévő érzékelő egy sínen van, ezért megfelelően elhelyezhető. A sínek alatt mágnesek találhatók, amelyek lehetővé teszik, hogy vasfémmel ellátott csöveket tartsunk.
Ez a szöveg gépi fordítással készült.
A mérés során lehetőség van a mért értékek rögzítésére az ultrahangos áramlásmérő adatrögzítő funkciójával. Az áramlásmérő indítási és leállítási feltételei, valamint a tárolási intervallum 1 másodperctől 12 óráig állíthatók be. Az áramlásmérő esetében egy tárolóhely az összes mért változót egyszer tartalmazza. A mért értékeket az ultrahangos áramlásmérő 32 GB-os beépített memóriája tárolja. Az ultrahangos áramlásmérőn 10 millió mérési pont tárolható.
Az opcionális szoftverrel a rögzített mért értékek kiolvashatók az áramlásmérőről. Az elemzéshez az áramlásmérő által mért értékek táblázatos vagy grafikus formában jeleníthetők meg. Az áramlásmérőből mért értékek további feldolgozásához .csv fájlformátumban exportálhatók. Alternatív megoldásként PDF-jelentés is készíthető a szoftver segítségével. Az egyszerűbb kezelés érdekében az áramlásmérő szoftveren keresztül állítható be. A szoftverrel az ultrahangos áramlásmérőn mért értékek élőképe is elérhető.
A hőmennyiség áramlásmérővel történő meghatározásához további két hőelem szükséges. Ezek a PCE-TDS 200+-hoz kaphatók. Az áramlásmérő két hőeleme egy csőrendszer előremenő és visszatérő ágához csatlakozik. A hőmérséklet különbség és a mért térfogatáram alapján az áramlásmérő meg tudja határozni a hőmennyiséget. Igény esetén az áramlásmérő a mérés során egyszerre tudja kiszámítani és megjeleníteni a hőegységenkénti költségeket. Ezért az áramlásmérőt például fűtési rendszerek ellenőrzésekor használják.
Az ultrahangos áramlásmérő LC színes kijelzője 2,8" méretű, ezért könnyen olvasható. Opcionálisan az áramlásmérő ISO vagy DAkkS kalibrációs tanúsítvánnyal is felszerelhető.
PCE-TDS 200 MR ÉRZÉKELŐ
Külön sínre szerelt érzékelők DN 50 … 700 / 57 … 720 mm csőméretekhez. A hőállóság -30 ... 160 °C között van. A megfelelő sínen lévő érzékelő egy sínen van, ezért megfelelően elhelyezhető. A sínek alatt mágnesek találhatók, amelyek lehetővé teszik, hogy vasfémmel ellátott csöveket tartsunk.
Ez a szöveg gépi fordítással készült.
Kivitel
- Mérési tartomány ±32 m/s
- USB-C interfész adatátvitelhez
- opcionális szoftver a mért értékek elemzéséhez
- Reprodukálhatóság a leolvasás ±0,5%-a
- hőmennyiség mérés
- Adatmemória 10 millió mérési ponthoz
- egyénileg beállítható riasztási határértékek
- opcionálisan ISO vagy DAkkS kalibrációs tanúsítvánnyal

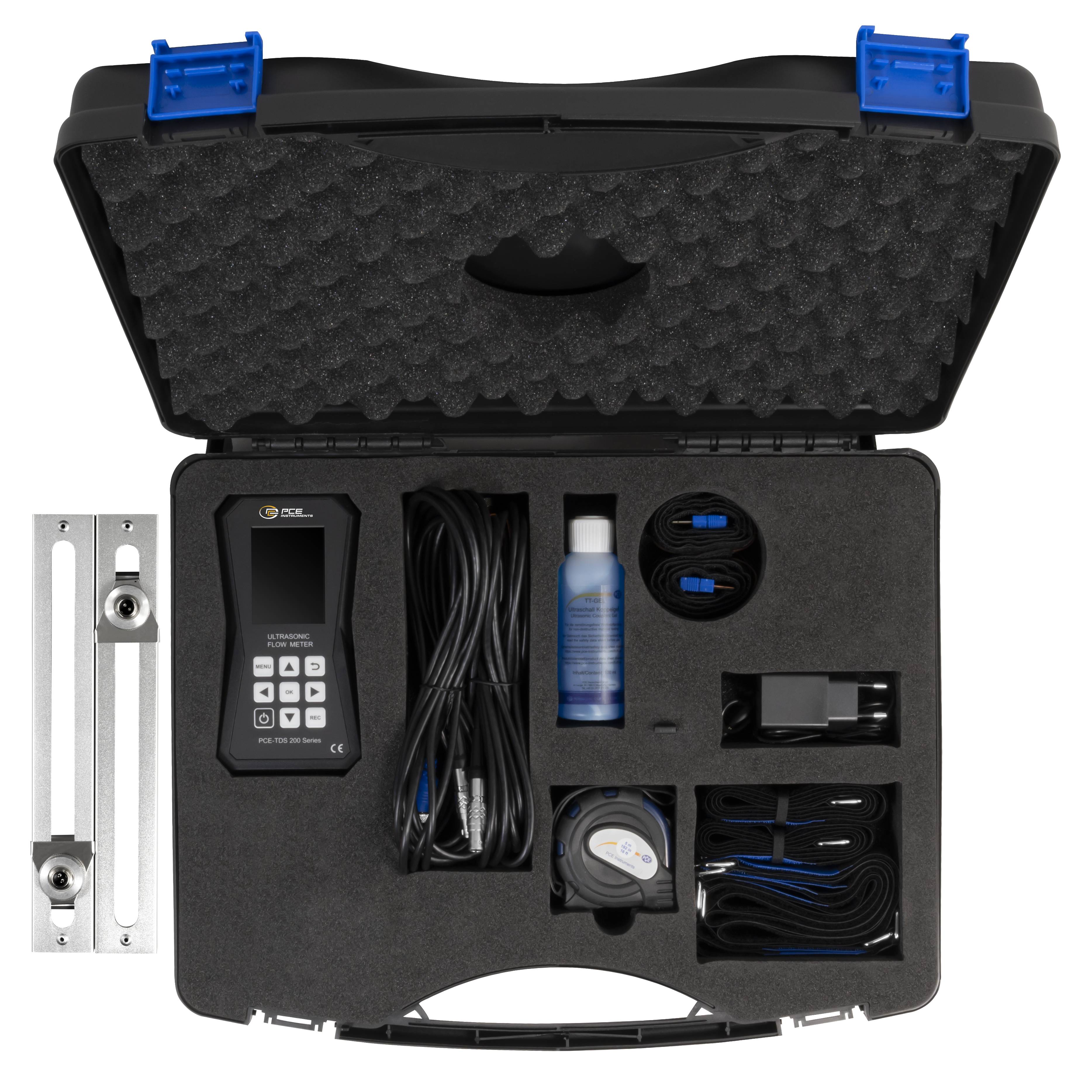

Szállítás tartalma
- 1 x ultrahangos áramlásmérő PCE-TDS 200+ MR
- 1 db áramlásérzékelő PCE-TDS 200 MR ÉRZÉKELŐ (pár)
- 2 db TF-RA330 hőmérséklet érzékelő
- 2 x 5 m-es csatlakozókábel
- 2 x levehető kábelkötegelő
- 1 db hálózati adapter
- 1 x USB-C kábel
- 1 x Ultrahangos kontaktgél
- 1 db db mérőszalag
- 1 x műanyag tok
- 1 db használati útmutató
