PCE Instruments Ultrahangos érzékelő PCE-TDS 200 S Üzemi feszültség: 5 V Mérési tartomány: 0 - 32 m/s 1 db
EAN:
Gyártól szám:
Rendelési szám:
Csomagolás
doboz
Termék típus
Ultrahangos érzékelő
Üzemi feszültség (min.)
5 V
Max. üzemi feszültség
5 V
Mérési tartomány (max.)
32 m/s
Adatlap (PDF)
3 db
Mennyiség (db)
Megtakarítás
csomagolási ár (ÁFA nélkül)
1
-
951 173 Ft
3
2% = 23 208 Ft
927 965 Ft
5
3% = 32 434 Ft
918 739 Ft
10
4% = 38 617 Ft
912 556 Ft
A mennyiségi kedvezmények az eladótól függően változhatnak
Az Ön megtakarítása 0Ft
Szám
Összesen (951 173 Ft / Darab)
951 173 Ft
ÁFA nélkül
Már csak 3 db érhető el
Főbb jellemzők

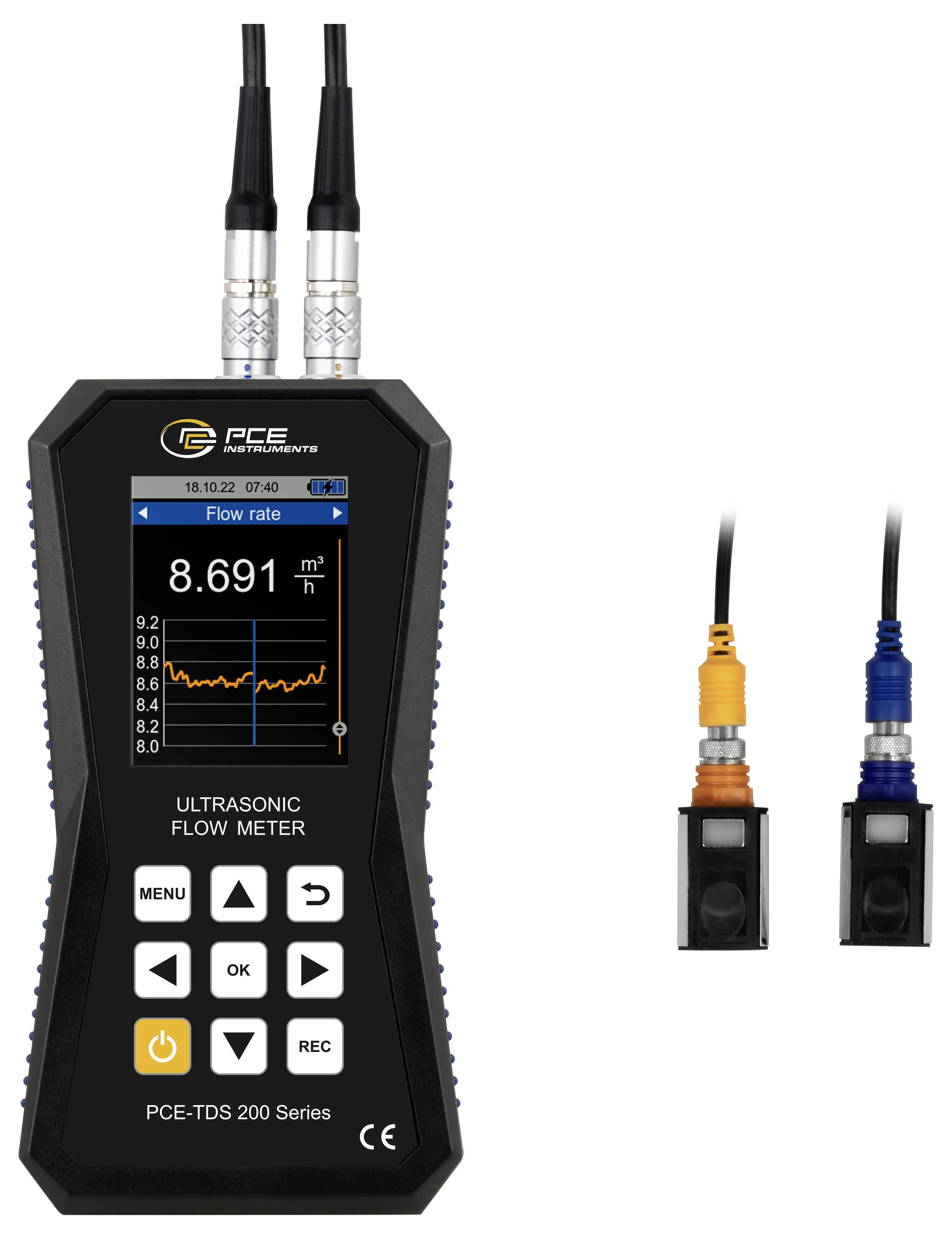

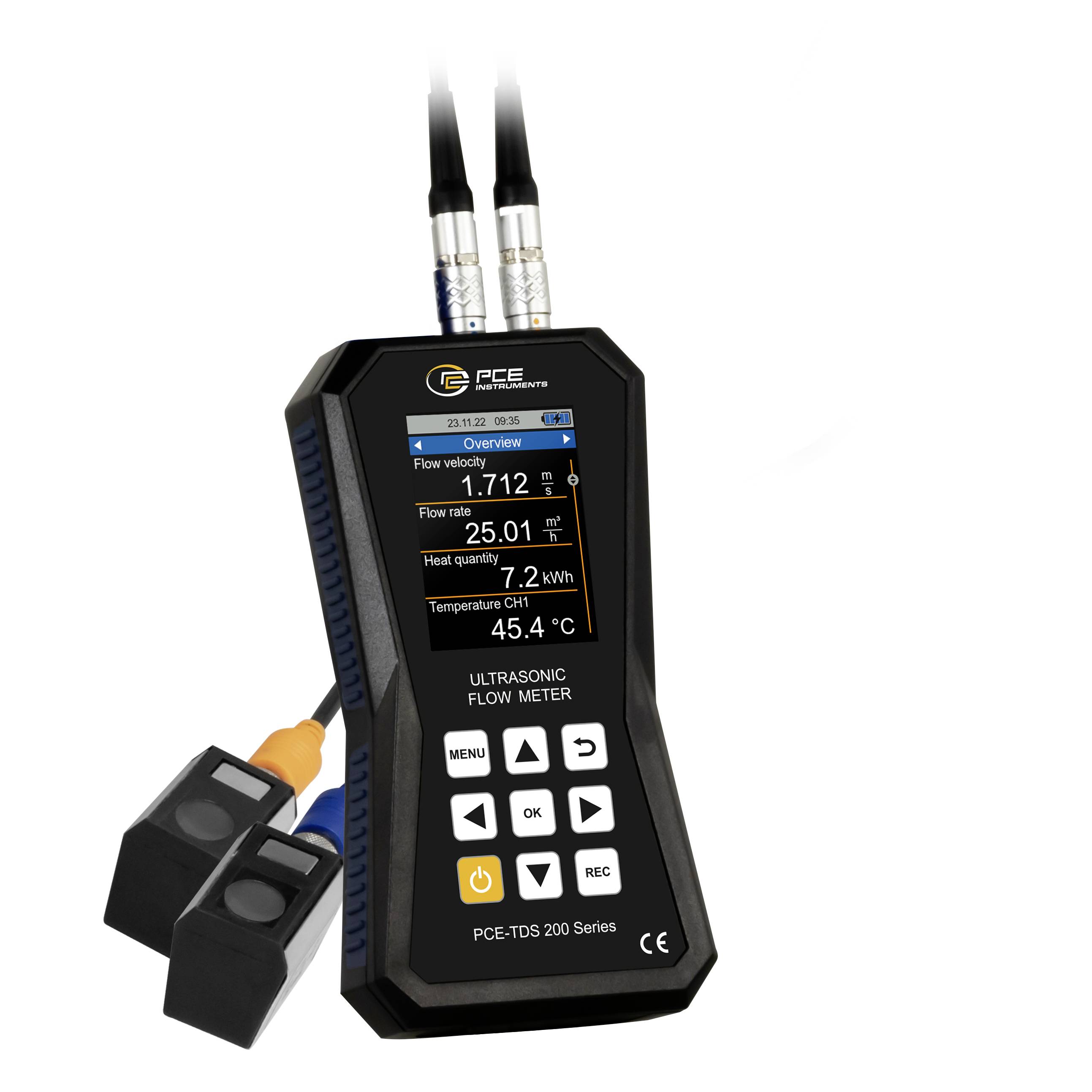

Áramlásmérő PCE-TDS 200 S
- Ultrahangos áramlásmérő 32 GB adatmemóriával 10 millió mérési ponthoz
- Mérési tartomány ±32 m/s
- Reprodukálhatóság a leolvasás ±0,5%-a
- különböző mérőszondák
- egyénileg beállítható riasztási határértékek
- 2,8" LC kijelző
- minden médiához

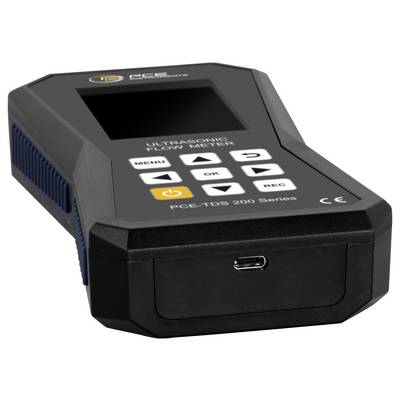

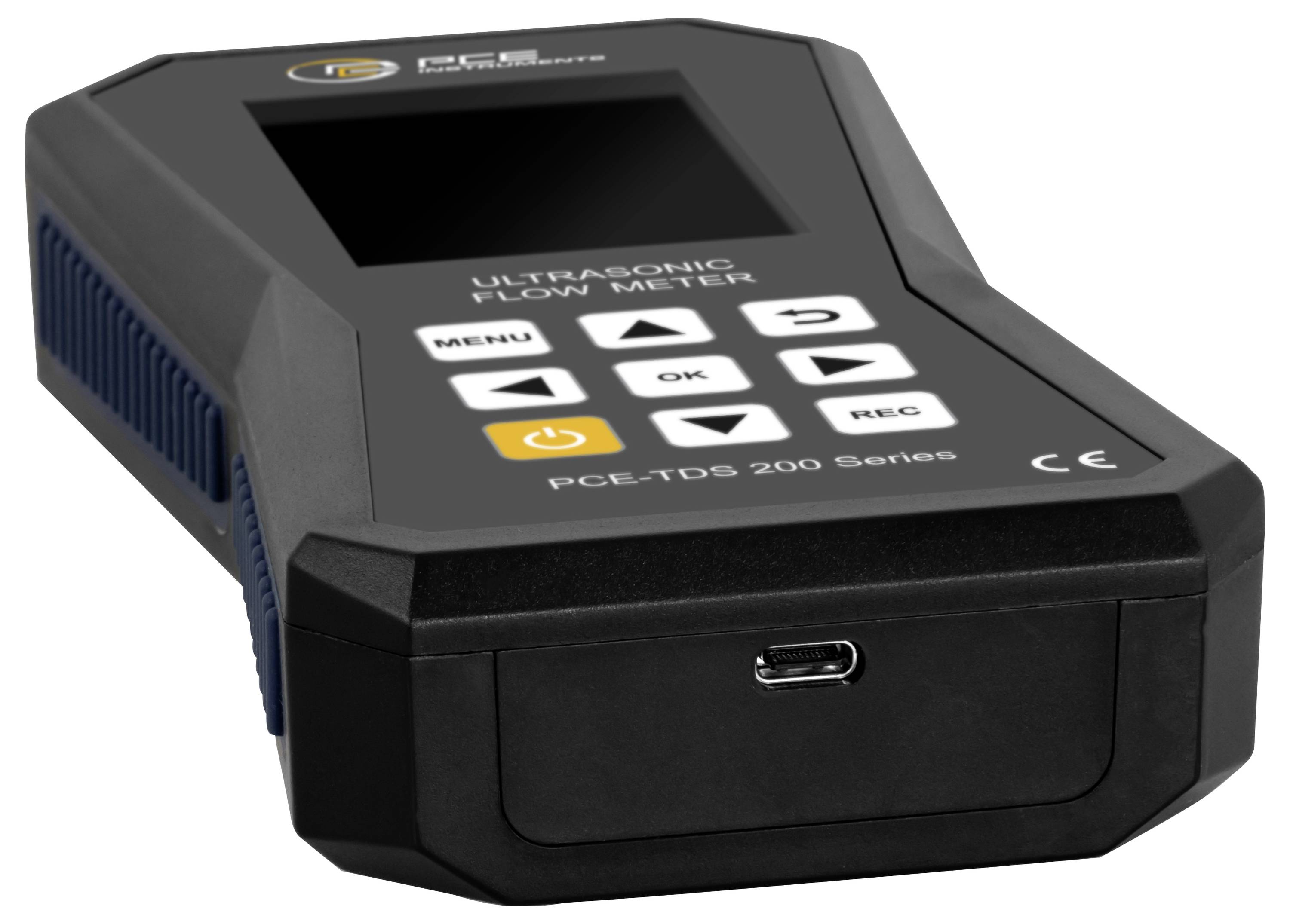

- USB-C interfész adatátvitelhez
- opcionális szoftver a mért értékek elemzéséhez
- hőmennyiség mérés
Műszaki adatok
- Áramlásmérési mérési tartomány ±32 m/s
- Felbontás: 0,001 m/mp
- Pontosság
- DN ≥50 mm: ±1,5%-a áfa sebességekhez> 0,3 m/s
- DN< 50 mm: ±3,5% F.S. áfa sebességekhez> 0,3 m/s
- Reprodukálhatóság a leolvasás ±0,5%-a
- PCE-TDS 200 S SENSOR érzékelőpár
- Csőátmérő DN 15 … 100 / 20 … 108 mm
- Mérete 45 x 30 x 30 mm
- Hőállóság -30 … 160 °C
- Z, V, N, W mérési módszer
- Medium
- Víz
- Tengervíz
- Olaj
- nyersolaj
- Metanol
- Etanol
- Dízel
- Benzin
- petróleum
- Egyéni (hangsebesség manuális bevitele közepesről)
- Minden szennyeződést tartalmazó folyadék< 5%
- cső anyaga
- Réz CU
- Acél FE
- rozsdamentes acél
- Alumínium AL
- Sárgaréz ME
- öntöttvas CI
- vas FE
- Nikkel NI
- titán TI
- Cink ZI
- Akril AC
- polietilén PE
- Polipropilén PP
- Polivinil-klorid PVC
- NylonNY
- Felhasználó által definiált (a csőanyag keresztirányú hangsebességének kézi bevitele)
- a cső belső bélése
- Nincs bélés
- Felhasználó által definiált
- Epoxi gyanta
- Gumi
- Habarcs
- Polisztirol PS
- polietilén PE
- Politetrafluor-etilén PTFE
- Poliuretán PU
- Polipropilén PP
- Felhasználó által definiált (a cső belső bélésének hosszanti hangsebességének manuális bevitele)
- Mérési paraméterek áramlási sebesség, térfogatáram és térfogat
- Mértékegységek (mértékek) mm, in
- Mértékegységek (áramlási sebesség) m/s, láb/s
- Mértékegységek (térfogat) m³, l, gal, igl, mgl, cf, bal, ib, ob
- Idő megadása Másodpercek, percek, órák, napok
- Egységek (térfogat) m³, l, gal, igl, mgl, cf, bal, ib, ob
- További specifikációk
- 2,8" LCD kijelző
- Mértékegységek metrikus / angolszász
- Menünyelvek: német, angol, francia, spanyol, olasz, holland, portugál, dán, török, lengyel, orosz, kínai, japán
- Üzemeltetési és tárolási feltételek Hőmérséklet: -20 … +65 °C
- Páratartalom: 10 … 95% r. F., nem lecsapódó
- Adatgyűjtő 32 GB tárolókapacitás / 10 millió mérési pont
- USB interfész (online méréshez, a belső memória kiolvasásához és az akkumulátor töltéséhez)
- Védelmi típus: IP52
- Tápfeszültség
- Belső: LiPo akkumulátor (3,7 V, 2500 mAh)
- Külső: USB 5VDC, 500mA
- Üzemelési idő kb. 10 óra
- Méretei 165 x 85 x 32 mm
- Súly 255 g
- Csomagolás
doboz
- Termék típus
Ultrahangos érzékelő
- Gyártói szám
PCE-TDS 200 S
- Üzemi feszültség
5 V
- Üzemi feszültség (min.)
5 V
- Max. üzemi feszültség
5 V
- Üzemi feszültség
5 V
- Jellemzők
Házzal
Csatlakozófedél 2 kábel tömszelencével
Csatlakozófedél 2 csatlakozóval
- Csatlakozó
Kábel tömszelence
- Megszólalási idő
1 mp
- Kimenetek
Analóg feszültség
Analóg
Két huzal
- Házszín
Fekete
- Anyagjellemző
Galvanikusan cinkezett
Rozsdamentes
- Ház anyaga
Polisztirol (EPS)
Tiszta műanyag
Gumi
Polimer
Műanyag
PTFE
Műanyag, fémes
- Kábelhossz
5 m
- Névleges átmérő
108 mm
- Média hőmérséklet (min.)
-30 °C
- Médiahőmérséklet (max.)
160 °C
- Pontosság ±
1.5 %
- Mérési tartomány (min.)
0 m/s
- Mérési tartomány (max.)
32 m/s
- Mérési tartomány
0 - 32 m/s
IP52
- Súly
255 g
- Környezeti hőmérséklet (min.)
-20 °C
- Max. környezeti hőmérséklet
65 °C
- Hossz
165 mm
- Szélesség
32 mm
- Magasság
85 mm
- Méret
(H x Sz x Ma) 165 x 32 x 85 mm
- Tartalom
1 db
- RoHS konform
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 2813677 PCE Instruments Ultrahangos érzékelő PCE-TDS 200 S Üzemi feszültség: 5 V Mérési tartomány: 0 - 32 m/s 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2813677 PCE Instruments Ultrahangos érzékelő PCE-TDS 200 S Üzemi feszültség: 5 V Mérési tartomány: 0 - 32 m/s 1 db
Leírás
Az ultrahangos áramlásmérő mérési tartománya ±32 m/s. ±1,5%-os pontossággal a áfa DN ≥50 csőátmérővel ±3,5 % áfa DN csőátmérővel< 50 és ±0,5%-os reprodukálhatósága áfa az ultrahangos áramlásmérő különösen precíz mérőeszköz. Az érzékelők ultrahangos áramlásmérőre történő felszereléséhez telepítési segédlet áll rendelkezésre. Az ultrahangos áramlásmérő jelminősége grafikusan jelenik meg a telepítési súgóban. Ezen kívül grafikusan is megjelenik, hogy az ultrahangos áramlásmérő érzékelői megfelelő távolságra vannak-e elhelyezve egymástól. Az ultrahangos áramlásmérővel történő áramlásmérés elvégzéséhez a cső és a közeg specifikációinak megadása után megjelenik az áramlási sebesség, a térfogatáram és a térfogat. A mért értékek kijelzésekor az ultrahangos áramlásmérő egységeinek széles választéka áll rendelkezésre. Például: m³, l, gal, igl, mgl, cf, bal, ib és ob.
A mérés során lehetőség van a mért értékek rögzítésére az ultrahangos áramlásmérő adatrögzítő funkciójával. Az ultrahangos áramlásmérő indítási és leállítási feltételei, valamint 1 másodperctől 12 óráig terjedő tárolási intervallum állíthatók be. Az ultrahangos áramlásmérő esetében egy memóriapont egyszer tartalmazza az összes mért változót. A mért értékeket az ultrahangos áramlásmérő 32 GB-os beépített memóriája tárolja. Az ultrahangos áramlásmérőn 10 millió mérési pont tárolható.
Az opcionális szoftverrel a rögzített mért értékeket az ultrahangos áramlásmérő le tudja olvasni. Az elemzéshez az ultrahangos áramlásmérő által mért értékek táblázatos vagy grafikus formában jeleníthetők meg. Az ultrahangos áramlásmérőből mért értékek további feldolgozásához .csv fájlformátumban exportálhatók. Alternatív megoldásként PDF-jelentés is készíthető a szoftver segítségével. Az egyszerűbb működés érdekében az ultrahangos áramlásmérő szoftveren keresztül beállítható. A szoftverrel az ultrahangos áramlásmérőn mért értékek élőképe is elérhető.
A hőmennyiség ultrahangos áramlásmérővel történő meghatározásához további két hőelem szükséges. Ezek a PCE-TDS 200+-hoz kaphatók. Az ultrahangos áramlásmérő két hőeleme egy csőrendszer előremenő és visszatérő ágához csatlakozik. A hőmérséklet különbség és a mért áramlási sebesség alapján az ultrahangos áramlásmérő képes meghatározni a hőmennyiséget. Szükség esetén az ultrahangos áramlásmérő a mérés során egyidejűleg tudja kiszámítani és megjeleníteni a hőegységenkénti költségeket. Így az ultrahangos áramlásmérőt például fűtési rendszerek ellenőrzésekor használják.

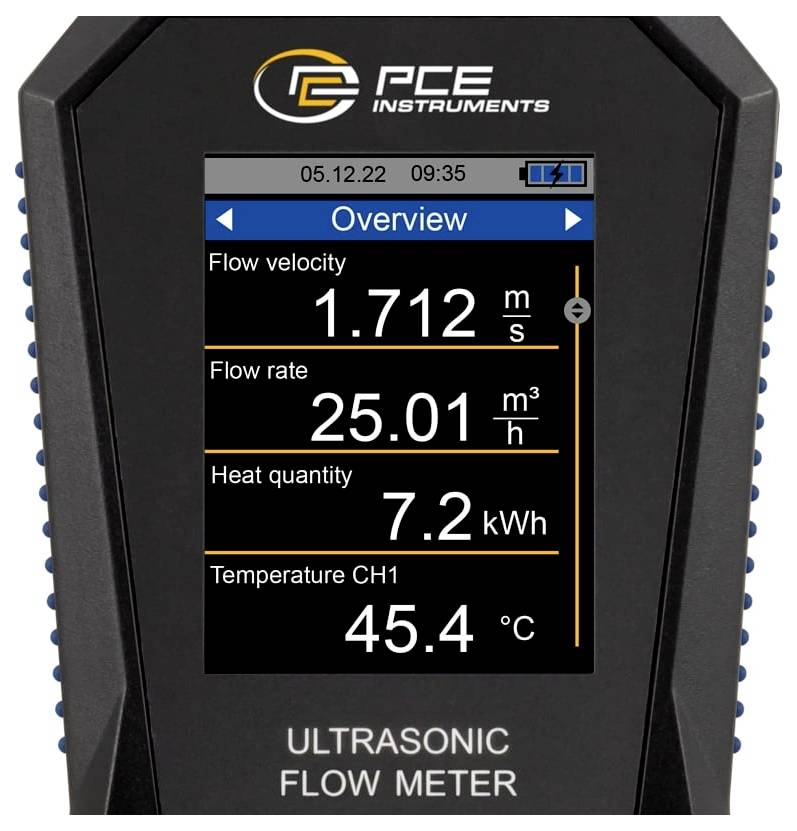

Az ultrahangos áramlásmérő LC színes kijelzője 2,8" méretű, ezért könnyen olvasható. Opcionálisan az ultrahangos áramlásmérő ISO vagy DAkkS kalibrációs tanúsítvánnyal is felszerelhető.

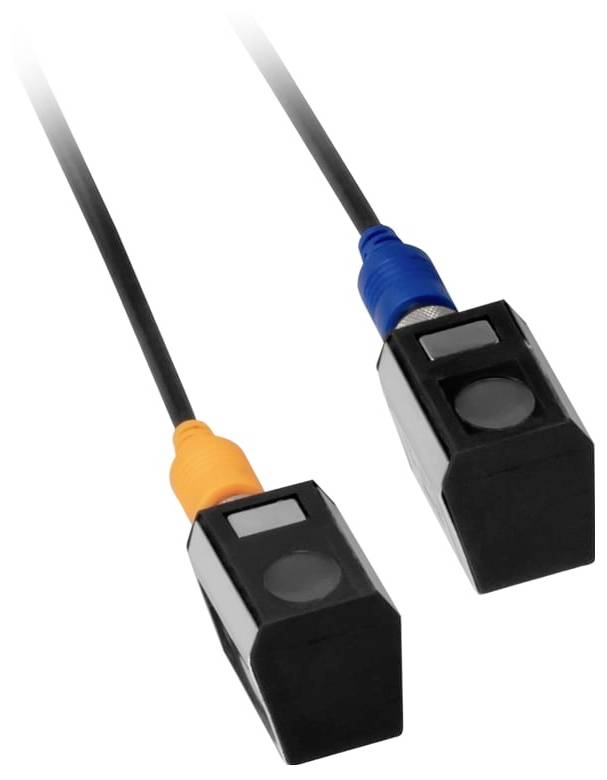

PCE-TDS 200S ÉRZÉKELŐ
Kis érzékelőpár DN 15 … 100 / 20 … 108 mm csőátmérőhöz. Alkalmas különösen kisméretű csövekhez. Az érzékelők különösen kicsi, 45 x 30 x 30 mm-es méretekkel és -30 ... 160 °C hőmérsékleti ellenállással rendelkeznek. Az alsó mágneseknek köszönhetően az érzékelők vasfémekre is felszerelhetők. Ezenkívül az ultrahangos áramlásmérő érzékelői levehető kábelkötegelők segítségével csatlakoztathatók a csőhöz.
Ez a szöveg gépi fordítással készült.
A mérés során lehetőség van a mért értékek rögzítésére az ultrahangos áramlásmérő adatrögzítő funkciójával. Az ultrahangos áramlásmérő indítási és leállítási feltételei, valamint 1 másodperctől 12 óráig terjedő tárolási intervallum állíthatók be. Az ultrahangos áramlásmérő esetében egy memóriapont egyszer tartalmazza az összes mért változót. A mért értékeket az ultrahangos áramlásmérő 32 GB-os beépített memóriája tárolja. Az ultrahangos áramlásmérőn 10 millió mérési pont tárolható.
Az opcionális szoftverrel a rögzített mért értékeket az ultrahangos áramlásmérő le tudja olvasni. Az elemzéshez az ultrahangos áramlásmérő által mért értékek táblázatos vagy grafikus formában jeleníthetők meg. Az ultrahangos áramlásmérőből mért értékek további feldolgozásához .csv fájlformátumban exportálhatók. Alternatív megoldásként PDF-jelentés is készíthető a szoftver segítségével. Az egyszerűbb működés érdekében az ultrahangos áramlásmérő szoftveren keresztül beállítható. A szoftverrel az ultrahangos áramlásmérőn mért értékek élőképe is elérhető.
A hőmennyiség ultrahangos áramlásmérővel történő meghatározásához további két hőelem szükséges. Ezek a PCE-TDS 200+-hoz kaphatók. Az ultrahangos áramlásmérő két hőeleme egy csőrendszer előremenő és visszatérő ágához csatlakozik. A hőmérséklet különbség és a mért áramlási sebesség alapján az ultrahangos áramlásmérő képes meghatározni a hőmennyiséget. Szükség esetén az ultrahangos áramlásmérő a mérés során egyidejűleg tudja kiszámítani és megjeleníteni a hőegységenkénti költségeket. Így az ultrahangos áramlásmérőt például fűtési rendszerek ellenőrzésekor használják.
Az ultrahangos áramlásmérő LC színes kijelzője 2,8" méretű, ezért könnyen olvasható. Opcionálisan az ultrahangos áramlásmérő ISO vagy DAkkS kalibrációs tanúsítvánnyal is felszerelhető.
PCE-TDS 200S ÉRZÉKELŐ
Kis érzékelőpár DN 15 … 100 / 20 … 108 mm csőátmérőhöz. Alkalmas különösen kisméretű csövekhez. Az érzékelők különösen kicsi, 45 x 30 x 30 mm-es méretekkel és -30 ... 160 °C hőmérsékleti ellenállással rendelkeznek. Az alsó mágneseknek köszönhetően az érzékelők vasfémekre is felszerelhetők. Ezenkívül az ultrahangos áramlásmérő érzékelői levehető kábelkötegelők segítségével csatlakoztathatók a csőhöz.
Ez a szöveg gépi fordítással készült.
Kivitel
- Mérési tartomány ±32 m/s
- USB-C interfész adatátvitelhez
- opcionális szoftver a mért értékek elemzéséhez
- Reprodukálhatóság a leolvasás ±0,5%-a
- hőmennyiség mérés
- Adatmemória 10 millió mérési ponthoz
- egyénileg beállítható riasztási határértékek
- opcionálisan ISO vagy DAkkS kalibrációs tanúsítvánnyal

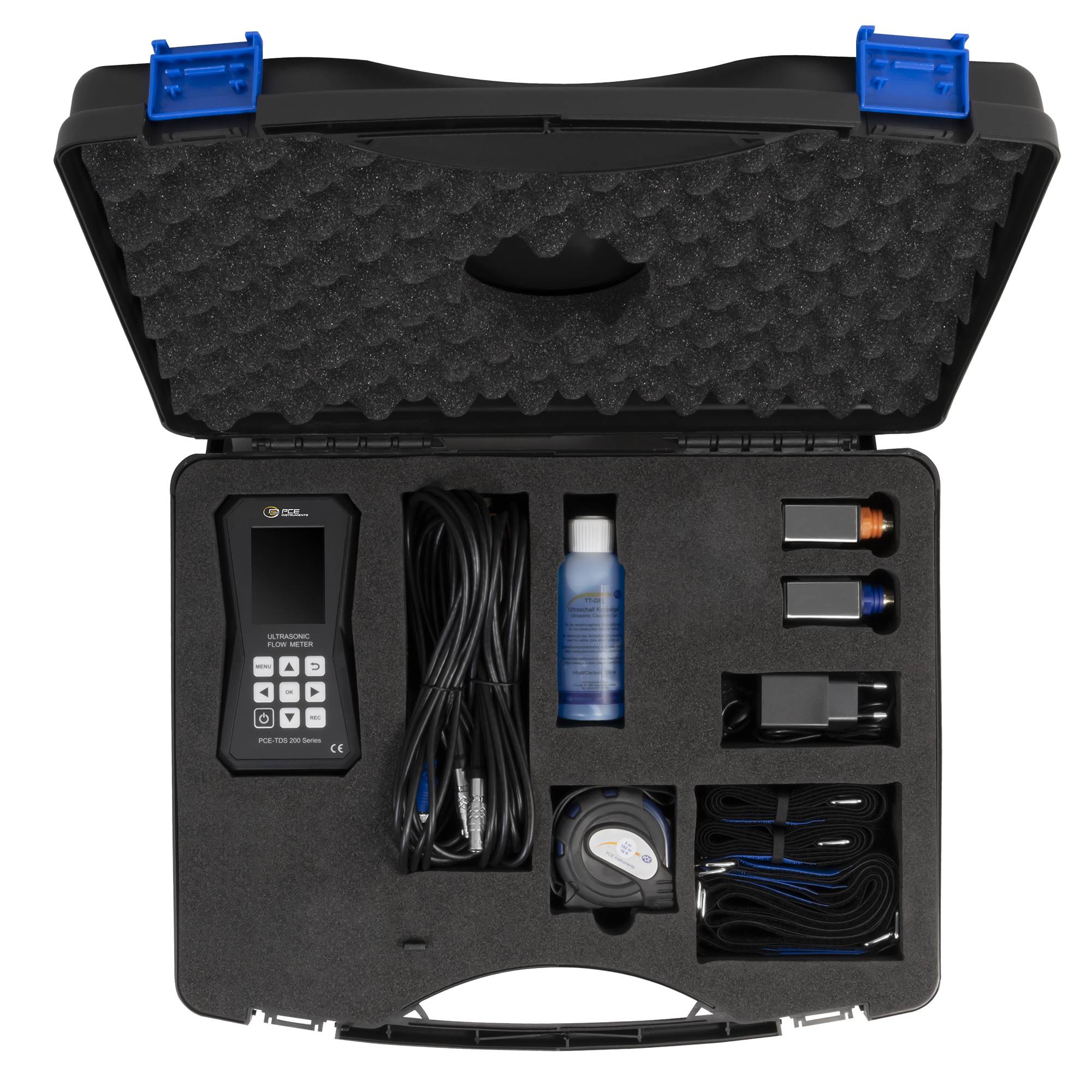

Szállítás tartalma
- 1 x ultrahangos áramlásmérő PCE-TDS 200 S
- 1 db áramlásérzékelő PCE-TDS 200 S ÉRZÉKELŐ (pár)
- 2 x 5 m-es csatlakozókábel
- 2 x levehető kábelkötegelő
- 1 db hálózati adapter
- 1 x USB-C kábel
- 1 x Ultrahangos kontaktgél
- 1 db db mérőszalag
- 1 x műanyag tok
- 1 db használati útmutató
