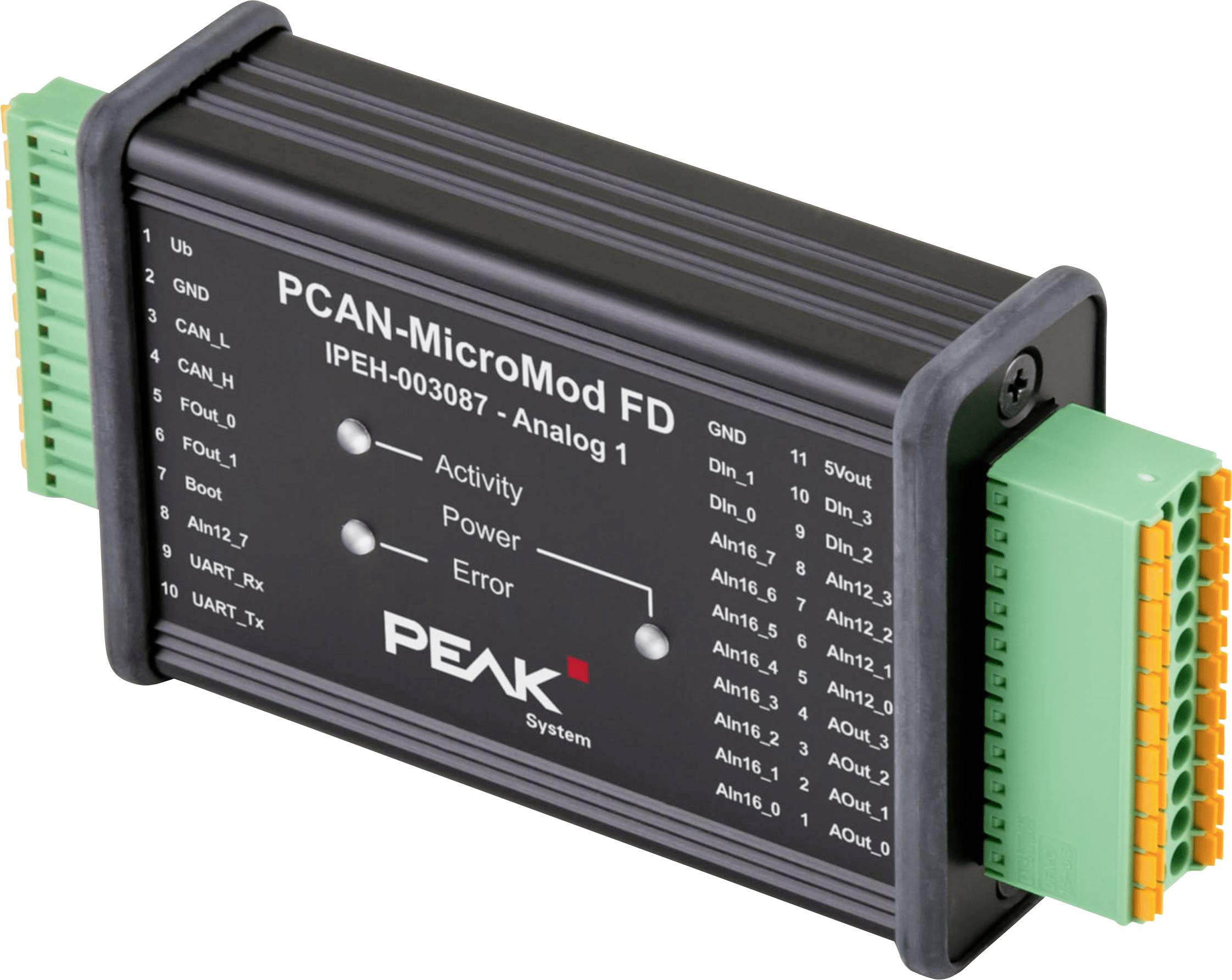

PEAK-System Technik IPEH-003087 PCAN-MicroMod FD Analog I/O modul
Gyártól szám:
Rendelési szám:
Termék típus
I/O modul
Gyártói szám
PCAN-MicroMod FD Analog
Gyártói szám
IPEH-003087
Adatlap (PDF)
1 db
Szám
Összesen (174 795 Ft / Darab)
174 795 Ft
ÁFA nélkül
Már csak 1 db érhető el
Főbb jellemzők
Konfigurálható CAN FD modul, analóg I/O-kra fókuszálva
- Konfigurálható I/O modul, amely a CAN és CAN FD hálózatok analóg bemeneteire és kimeneteire összpontosít.
- Kompakt áramköri lap csatlakoztatott PCAN-MicroMod FD-vel alumínium házban és rugós csatlakozókkal CAN, I/O és tápegység számára
- Egyszerű konfiguráció a mellékelt PCAN-MicroMod FD konfigurációs Windows szoftverrel
Műszaki adatok
- CAN/CAN FD bitráták: 20 kbit/s - 10 Mbit/s (ISO 11898-2)
- 2 frekvencia kimenet, 0 és 20 kHz között állítható frekvenciatartománnyal
- Analóg bemenetek: 8x 16 bites felbontás, 4x 12 bites felbontás, 1x feszültségfelügyelet (0–30 V, 12 bit)
- Analóg kimenetek: 4x 12 bites felbontás, feszültségtartomány 0 és 5 V vagy 0 és 10 V között állítható
- 4 digitális bemenet, mindegyik csatorna konfigurálható felhúzással vagy lehúzással.
- Termék típus
I/O modul
- Gyártói szám
PCAN-MicroMod FD Analog
- Gyártói szám
IPEH-003087
Dokumentumok és letöltések
Adatlap
Adatlap 3532753 PEAK-System Technik IPEH-003087 PCAN-MicroMod FD Analog I/O modul
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3532753 PEAK-System Technik IPEH-003087 PCAN-MicroMod FD Analog I/O modul
Leírás
A PCAN-MicroMod FD Analog egy használatra kész alaplap, amelyhez egy bedugható PCAN-MicroMod FD modul tartozik, amely biztosítja a perifériákat az adott igényekhez. A rugós csatlakozókat CAN, I/O és tápegység csatlakoztatására használják. A PCAN-MicroMod FD Analog alaplap az analóg bemenetekre és kimenetekre összpontosít, amelyek megfelelő védőáramkörrel vannak felszerelve.
A PCAN-MicroMod FD konfigurálása a mellékelt Windows szoftverrel történik. Az egyszerű I/O CAN ID-khez való hozzárendelés mellett funkcióblokkok is rendelkezésre állnak az adatok feldolgozásához. A számítógépen létrehozott konfiguráció CAN buszon keresztül kerül át a PCAN-MicroMod FD-re, amely ezután független CAN csomópontként működik. Több modul is konfigurálható függetlenül egy CAN buszon.
Ez a szöveg gépi fordítással készült.
A PCAN-MicroMod FD konfigurálása a mellékelt Windows szoftverrel történik. Az egyszerű I/O CAN ID-khez való hozzárendelés mellett funkcióblokkok is rendelkezésre állnak az adatok feldolgozásához. A számítógépen létrehozott konfiguráció CAN buszon keresztül kerül át a PCAN-MicroMod FD-re, amely ezután független CAN csomópontként működik. Több modul is konfigurálható függetlenül egy CAN buszon.
Ez a szöveg gépi fordítással készült.
Szállítás tartalma
- PCAN-MicroMod FD konfigurációs szoftver Windows rendszerhez
- Windows fejlesztői csomag GCC ARM Embedded-del, Flash programmal és programozási példákkal
