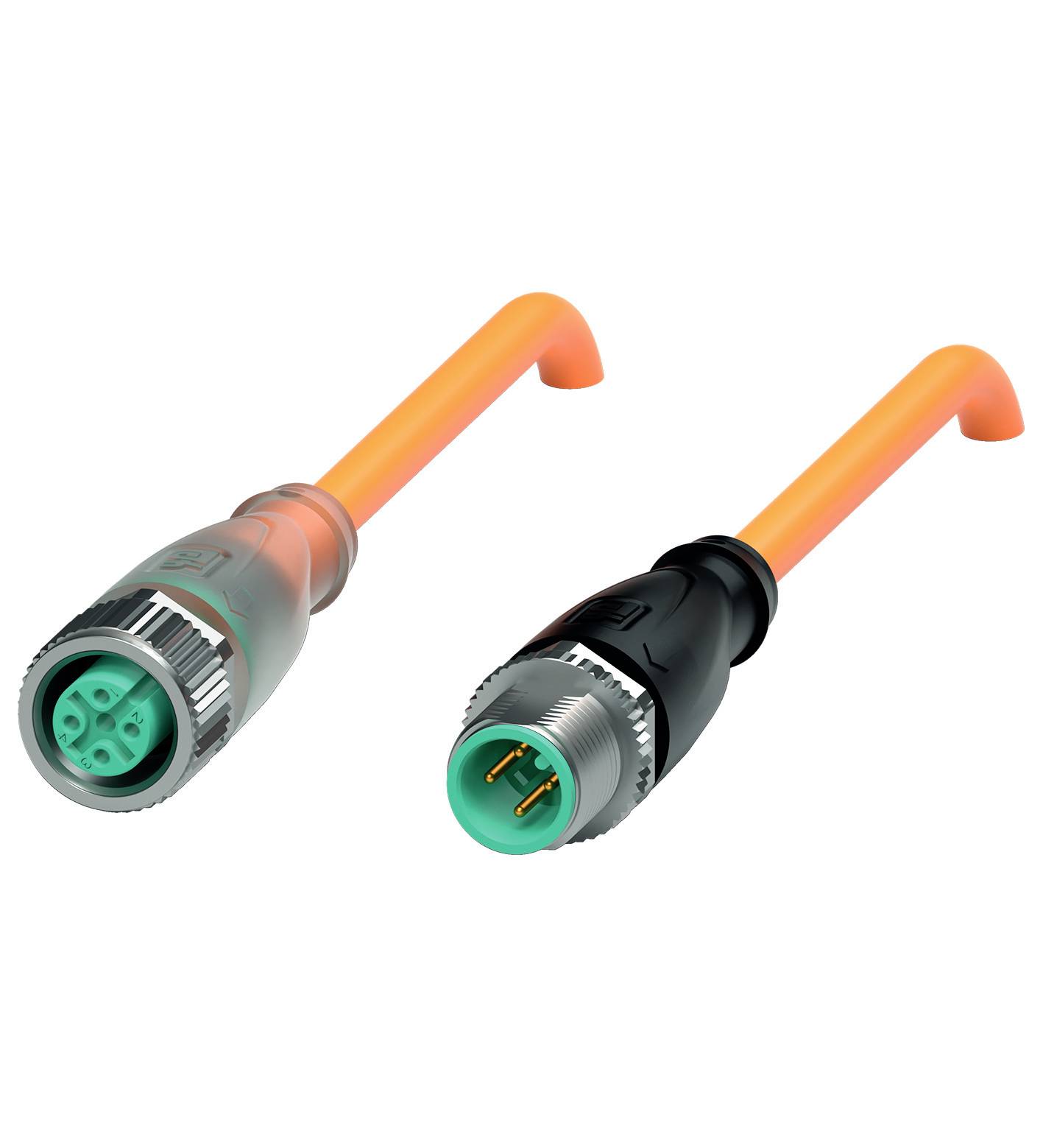

Pepperl+Fuchs 224711 Érzékelő-/működtető összekötő, konfekcionált M12 x 1 1.5 m Pólusszám: 4, 4 1 db
Termék típus
Érzékelő-/működtető összekötő, konfekcionált
Csatlakozó oldal, A
M12 alj, egyenes
Csatlakozó oldal, B
M12 dugó, egyenes
Pólusszám
4
4
Kábelhossz
1.5 m
Adatlap (PDF)
EAN:
Gyártól szám:
Rendelési szám:
Szám
Összesen (17 990 Ft / Darab)
17 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Műszaki adatok
- Gyártói szám
V1-G-E8W-OR1,5M-POC-V1-G
- Termék típus
Érzékelő-/működtető összekötő, konfekcionált
- Csatlakozó oldal, A
M12 alj, egyenes
- Csatlakozó oldal, B
M12 dugó, egyenes
- Pólusszám
4
4
- Kábelhossz
1.5 m
- Kabát anyag
POC
- Névleges feszültség
24 V/DC
- Névleges áram
4 A
- Névleges áramerősség, kerekítve
4 A
- Csatlakozó keresztmetszet (max.)
0.34 mm²
- Külső Ø
4.8 mm
- Vezeték keresztmetszet (érzékelő-/működtető bekötés)
0.34 mm²
- Csatlakozó
M12 alj
M12 dugó
- Csatlakozó oldali menet típus
M12 x 1
- Kábelcsatlakozó és szerelési menet típus
M12 x 1
- Kódolás
A
- Érintkezőanyag
Au (arany)
- Érintkező felület
Au (arany)
- Keresztmetszet (max.)
0.34 mm²
IP68
IP69
- Jellemzők
LED-del
Lángálló
Vonólánccal használható
Olajálló
Hidrolízisálló
Halogénmentes
A kódolással
- Hőmérséklet (min.)
-40 °C
- Hőmérséklet (max.)
150 °C
- Rögzítés
Csavaros zár
- Gyártói szám
224711
- Tartalom
1 db
- Ø (kábel tartóval)
4.8 mm
- Kábel Ø (max.)
4.8 mm
- Kábel átmérő tartomány
4.8 mm (max)
- Vezeték nélküli töltő funkció
Nem
- Kábel Ø
0,34 mm²
- UKCA
nem jellemző
Dokumentumok és letöltések
Adatlap
Adatlap 2630881 Pepperl+Fuchs 224711 Érzékelő-/működtető összekötő, konfekcionált M12 x 1 1.5 m Pólusszám: 4, 4 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2630881 Pepperl+Fuchs 224711 Érzékelő-/működtető összekötő, konfekcionált M12 x 1 1.5 m Pólusszám: 4, 4 1 db
Leírás
Csatlakozókábel M12 aljzat M12 dugóhoz A-kódos, LED 4 tűs, hegesztési gyöngynek ellenálló TPE kábel, narancssárga, hossz: 1,5 m
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Kivitel
- Általános adatok
- csatlakozó 1
- Csatlakozás: aljzat
- Kivitel: M12
- Változat: egyenes
- Zárás: csavaros csatlakozás
- Pólusok száma: 4
- Kódolás: A-kódos
- csatlakozó 2
- Csatlakozás: dugó
- Kivitel: M12
- Változat: egyenes
- Zárás: csavaros csatlakozás
- Pólusok száma: 4
- Kódolás: A-kódos
- Indikátorok/vezérlők
- LED zöld: működési kijelző
- Sárga LED: 4 tűs funkció kijelző
- LED fehér: funkció kijelző 2. tű
- Elektromos adatok
- Üzemi feszültség: max. 24 V DC -20% / +25%
- Üzemelési áram: max. 4 A
- Megfelelőségi nyilatkozat
- Védettségi fokozat: EN 60529
- Csatlakozó: M12 x 1 csatlakozó: IEC 61076-2-101
- Gyúlékonyság: IEC 60332-1-2, ISO 14572, ISO 6722
- Halogénmentes: IEC 60754-2
- Hidrolízissel szembeni ellenállás: ISO 6722
- Olajállóság: ISO 14572
- környezeti feltételek függvényében
- Környezeti hőmérséklet
- Csatlakozó: -40 ... 90 °C (-40 ... 194 °F)
- Kábel, fix: -40 ... 120 °C (-40 ... 248 °F) 20000 órán át | -40... 150 °C (-40 ... 302°F) 3000 órán keresztül
- Kábel, mozgatható: -15 ... 120 °C (5 ... 248 °F) 20000 órán át | -15... 150 °C (5 ... 302°F) 3000 órán keresztül
- Szennyezési fok: 3
- Mechanikai adatok
- Csatlakozók
- Meghúzási nyomaték: 0,6 Nm
- Rezgésvédelem: elérhető
- Szerszámszerelés: Hosszirányú recés és hatlapú anya SW = 14 mm
- Párzási ciklusok: min 100
- Védettségi fokozat: IP68 / IP69
- Kábel: IEC/EN 60228 (DIN VDE 0295) 5. osztály szerint
- A tok átmérője: 4,8 mm
- Hajlítási sugár:> 10 x kábelátmérő, mozgó |> 10 x kábelátmérő, fixen telepítve
- Kabát szoros illeszkedés: max. 50 N / 300 mm
- Köpeny színe: narancssárga (hasonló a RAL 2003-hoz)
- Magok száma: 4
- Vezeték keresztmetszete: 0,34 mm 2
- Vezeték színe: Drót 1: barna | 2. vezeték: fehér | 3. vezeték: kék | 4. vezeték: fekete
- Magszerkezet: 19 x 0,16 mm Ø
- Hossz: 1,5 m
- Kábel rövidítése: Li 7Y 41X 4 x 0,34
- Vontatási lánc alkalmassága
- Torziós ciklusok: min.300000
- Torziós feszültség: ± 360°/ 30cm
- Anyag
- LABS szabadság: igen
- Halogénmentes: igen
- Csatlakozók
- Csavaros csatlakozás: présöntvény horganyzott, nikkelezett
- Markolattest: TPU, átlátszó/fekete
- Tömítés: FKM
- Érintkezési felület: Au
- Gyúlékonyság V-2
- kábellel
- Kabát: POC
- Magszigetelés: ETFE
- Izzadság fröccsenésállósága: igen
- Hegesztési fröccsenésállóság: igen
- Olajellenállás: igen
- Hidrolízis ellenállás: igen
- Gyúlékonyság: égésgátló
- Molekulárisan behálózott: igen
