Name: Pepperl+Fuchs 233481 Érzékelő-/működtető összekötő, konfekcionált M12 x 1 3 m Pólusszám: 4, 4 1 db
Brand: Pepperl+Fuchs
SKU: 2630321
Availability: BackOrder

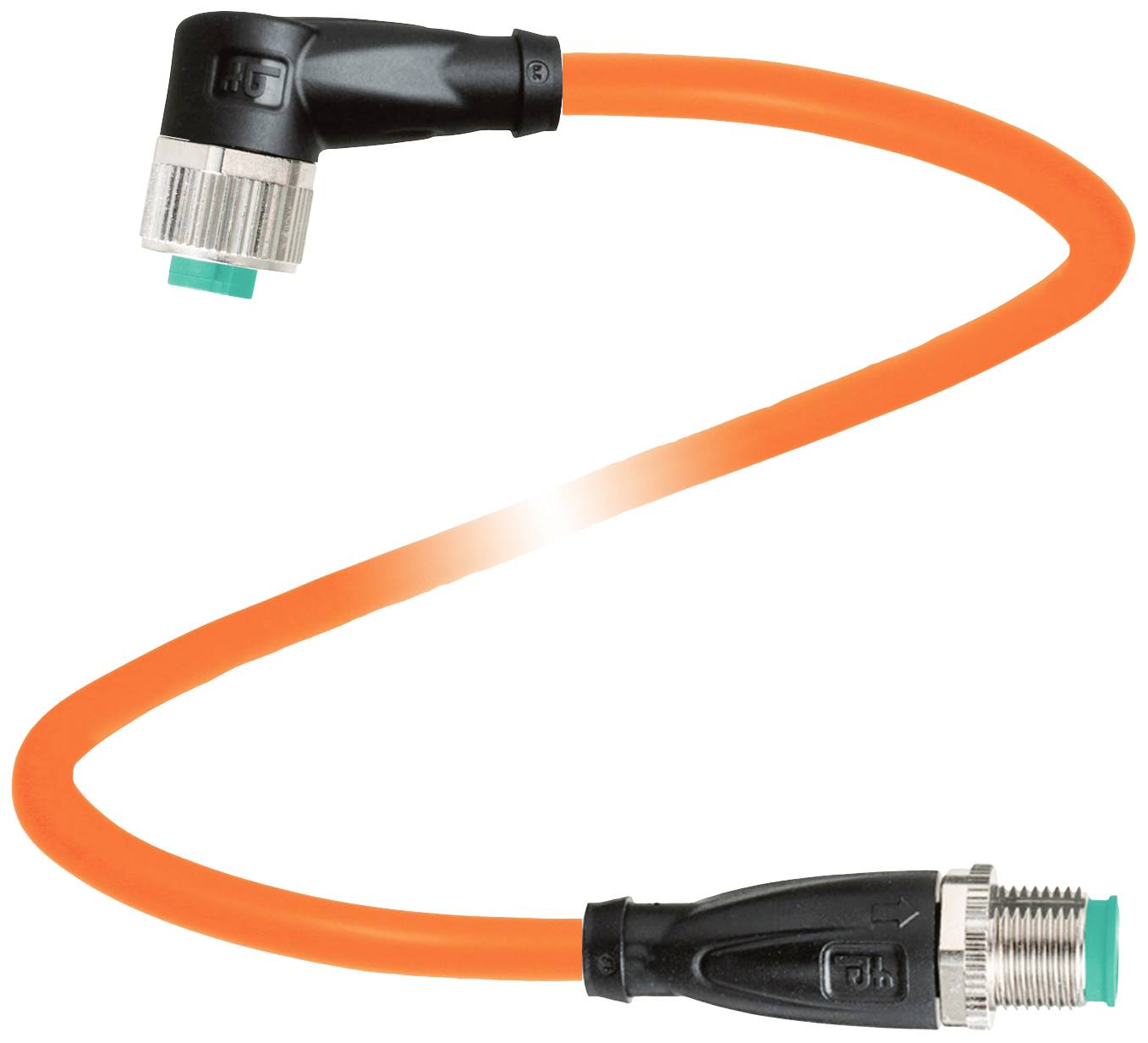

Egy narancssárga kábel, amely egy hajlított és egy egyenes csatlakozóval rendelkezik.

Hasonló kivitel

Termék típus

Érzékelő-/működtető összekötő, konfekcionált

Csatlakozó oldal, A

M12 alj, hajlított

Csatlakozó oldal, B

M12 dugó, egyenes

Pólusszám

Kábelhossz

3 m

Adatlap (PDF)

Szállítás: 11. 19. [Cs.]

Szám

Összesen (17 990 Ft / Darab)

17 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Gyártói szám: V1-W-OR3M-POC-V1-G

Termék típus: Érzékelő-/működtető összekötő, konfekcionált

Csatlakozó oldal, A: M12 alj, hajlított

Csatlakozó oldal, B: M12 dugó, egyenes

Pólusszám: 4
4

Kábelhossz: 3 m

Kabát anyag: POC

Névleges feszültség: 250 V DC/AC

Névleges áram: 4 A

Névleges áramerősség, kerekítve: 4 A

Csatlakozó keresztmetszet (max.): 0.34 mm²

Külső Ø: 4.8 mm

Vezeték keresztmetszet (érzékelő-/működtető bekötés): 0.34 mm²

Csatlakozó: Alj

Csatlakozó oldali menet típus: M12 x 1

Kábelcsatlakozó és szerelési menet típus: M12 x 1

Kódolás: A

Érintkezőanyag: Au

Érintkező felület: Au

Keresztmetszet (max.): 0.34 mm²

: IP68
IP69

Jellemzők: TPE

Hőmérséklet (min.): -40 °C

Hőmérséklet (max.): 150 °C

Rögzítés: Csavaros zár

Gyártói szám: 233481

Tartalom: 1 db

Ø (kábel tartóval): 4.8 mm

Kábel Ø (max.): 4.8 mm

Kábel átmérő tartomány: 4.8 mm (max)

Vezeték nélküli töltő funkció: Nem

Kábel Ø: 0,34 mm²

UKCA: nem jellemző

Dokumentumok és letöltések

Adatlap

Adatlap 2630321 Pepperl+Fuchs 233481 Érzékelő-/működtető összekötő, konfekcionált M12 x 1 3 m Pólusszám: 4, 4 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2630321 Pepperl+Fuchs 233481 Érzékelő-/működtető összekötő, konfekcionált M12 x 1 3 m Pólusszám: 4, 4 1 db

Leírás

Csatlakozókábel M12 aljzat az M12 dugóhoz A-kódolt, 4 tűs, hegesztési gyöngynek ellenálló TPE kábel, narancssárga, hossza: 3 m

Ez a szöveg gépi fordítással készült.

Kivitel

Általános adatok
csatlakozó 1
Csatlakozás: aljzat
Kivitel: M12
Hajlított kivitel
Zárás: csavaros csatlakozás
Pólusok száma: 4
Kódolás: A-kódos
csatlakozó 2
Csatlakozás: dugó
Kivitel: M12
Változat: egyenes
Zárás: csavaros csatlakozás
Pólusok száma: 4
Kódolás: A-kódos
Elektromos adatok
Üzemi feszültség: Max 250V AC/DC
Üzemelési áram: max. 4 A
Megfelelőségi nyilatkozat
Védettségi fokozat: EN 60529
Csatlakozó: M12 x 1 csatlakozó: IEC 61076-2-101
Gyúlékonyság: IEC 60332-1-2, ISO 14572, ISO 6722
Halogénmentes: IEC 60754-2
Hidrolízissel szembeni ellenállás: ISO 6722
Olajállóság: ISO 14572
környezeti feltételek függvényében
Környezeti hőmérséklet
Csatlakozó: -40 ... 90 °C (-40 ... 194 °F)
Kábel, fix: -40 ... 120 °C (-40 ... 248 °F) 20000 órán át | -40... 150 °C (-40 ... 302°F) 3000 órán keresztül
Kábel, mozgatható: -15 ... 120 °C (5 ... 248 °F) 20000 órán át | -15... 150 °C (5 ... 302°F) 3000 órán keresztül
Szennyezési fok: 3
Mechanikai adatok
Csatlakozók
Meghúzási nyomaték: 0,6 Nm
Rezgésvédelem: elérhető
Szerszámszerelés: Hosszirányú recés és hatlapú anya SW = 14 mm
Párzási ciklusok: min 100
Védettség: IP68 / IP69
Kábel: IEC/EN 60228 (DIN VDE 0295) 5. osztály szerint
A tok átmérője: 4,8 mm
Hajlítási sugár:> 10 x kábelátmérő, mozgó |> 10 x kábelátmérő, fixen telepítve
Kabát szoros illeszkedés: max. 50 N / 300 mm
Köpeny színe: narancssárga (hasonló a RAL 2003-hoz)
Magok száma: 4
Vezeték keresztmetszete: 0,34 mm 2
Vezeték színe: Drót 1: barna | 2. vezeték: fehér | 3. vezeték: kék | 4. vezeték: fekete
Magszerkezet: 19 x 0,16 mm Ø
Hossz: 3 m
Kábel rövidítése: Li 7Y 41X 4 x 0,34
Vontatási lánc alkalmassága
Torziós ciklusok: min.300000
Torziós feszültség: ± 360°/ 30cm
Anyag
LABS szabadság: igen
Halogénmentes: igen
Csatlakozók
Csavaros csatlakozás: présöntvény horganyzott, nikkelezett
Markolattest: TPU, fekete
Tömítés: FKM
Érintkezési felület: Au
Gyúlékonyság V-2
kábellel
Kabát: POC
Magszigetelés: ETFE
Izzadság fröccsenésállósága: igen
Hegesztési fröccsenésállóság: igen
Olajállóság: igen
Hidrolízis ellenállás: igen
Gyúlékonyság: égésgátló
Molekulárisan behálózott: igen

Leírás

Csatlakozókábel M12 aljzat az M12 dugóhoz A-kódolt, 4 tűs, hegesztési gyöngynek ellenálló TPE kábel, narancssárga, hossza: 3 m

Ez a szöveg gépi fordítással készült.

Kivitel

Általános adatok
csatlakozó 1
Csatlakozás: aljzat
Kivitel: M12
Hajlított kivitel
Zárás: csavaros csatlakozás
Pólusok száma: 4
Kódolás: A-kódos
csatlakozó 2
Csatlakozás: dugó
Kivitel: M12
Változat: egyenes
Zárás: csavaros csatlakozás
Pólusok száma: 4
Kódolás: A-kódos
Elektromos adatok
Üzemi feszültség: Max 250V AC/DC
Üzemelési áram: max. 4 A
Megfelelőségi nyilatkozat
Védettségi fokozat: EN 60529
Csatlakozó: M12 x 1 csatlakozó: IEC 61076-2-101
Gyúlékonyság: IEC 60332-1-2, ISO 14572, ISO 6722
Halogénmentes: IEC 60754-2
Hidrolízissel szembeni ellenállás: ISO 6722
Olajállóság: ISO 14572
környezeti feltételek függvényében
Környezeti hőmérséklet
Csatlakozó: -40 ... 90 °C (-40 ... 194 °F)
Kábel, fix: -40 ... 120 °C (-40 ... 248 °F) 20000 órán át | -40... 150 °C (-40 ... 302°F) 3000 órán keresztül
Kábel, mozgatható: -15 ... 120 °C (5 ... 248 °F) 20000 órán át | -15... 150 °C (5 ... 302°F) 3000 órán keresztül
Szennyezési fok: 3
Mechanikai adatok
Csatlakozók
Meghúzási nyomaték: 0,6 Nm
Rezgésvédelem: elérhető
Szerszámszerelés: Hosszirányú recés és hatlapú anya SW = 14 mm
Párzási ciklusok: min 100
Védettség: IP68 / IP69
Kábel: IEC/EN 60228 (DIN VDE 0295) 5. osztály szerint
A tok átmérője: 4,8 mm
Hajlítási sugár:> 10 x kábelátmérő, mozgó |> 10 x kábelátmérő, fixen telepítve
Kabát szoros illeszkedés: max. 50 N / 300 mm
Köpeny színe: narancssárga (hasonló a RAL 2003-hoz)
Magok száma: 4
Vezeték keresztmetszete: 0,34 mm 2
Vezeték színe: Drót 1: barna | 2. vezeték: fehér | 3. vezeték: kék | 4. vezeték: fekete
Magszerkezet: 19 x 0,16 mm Ø
Hossz: 3 m
Kábel rövidítése: Li 7Y 41X 4 x 0,34
Vontatási lánc alkalmassága
Torziós ciklusok: min.300000
Torziós feszültség: ± 360°/ 30cm
Anyag
LABS szabadság: igen
Halogénmentes: igen
Csatlakozók
Csavaros csatlakozás: présöntvény horganyzott, nikkelezett
Markolattest: TPU, fekete
Tömítés: FKM
Érintkezési felület: Au
Gyúlékonyság V-2
kábellel
Kabát: POC
Magszigetelés: ETFE
Izzadság fröccsenésállósága: igen
Hegesztési fröccsenésállóság: igen
Olajállóság: igen
Hidrolízis ellenállás: igen
Gyúlékonyság: égésgátló
Molekulárisan behálózott: igen
