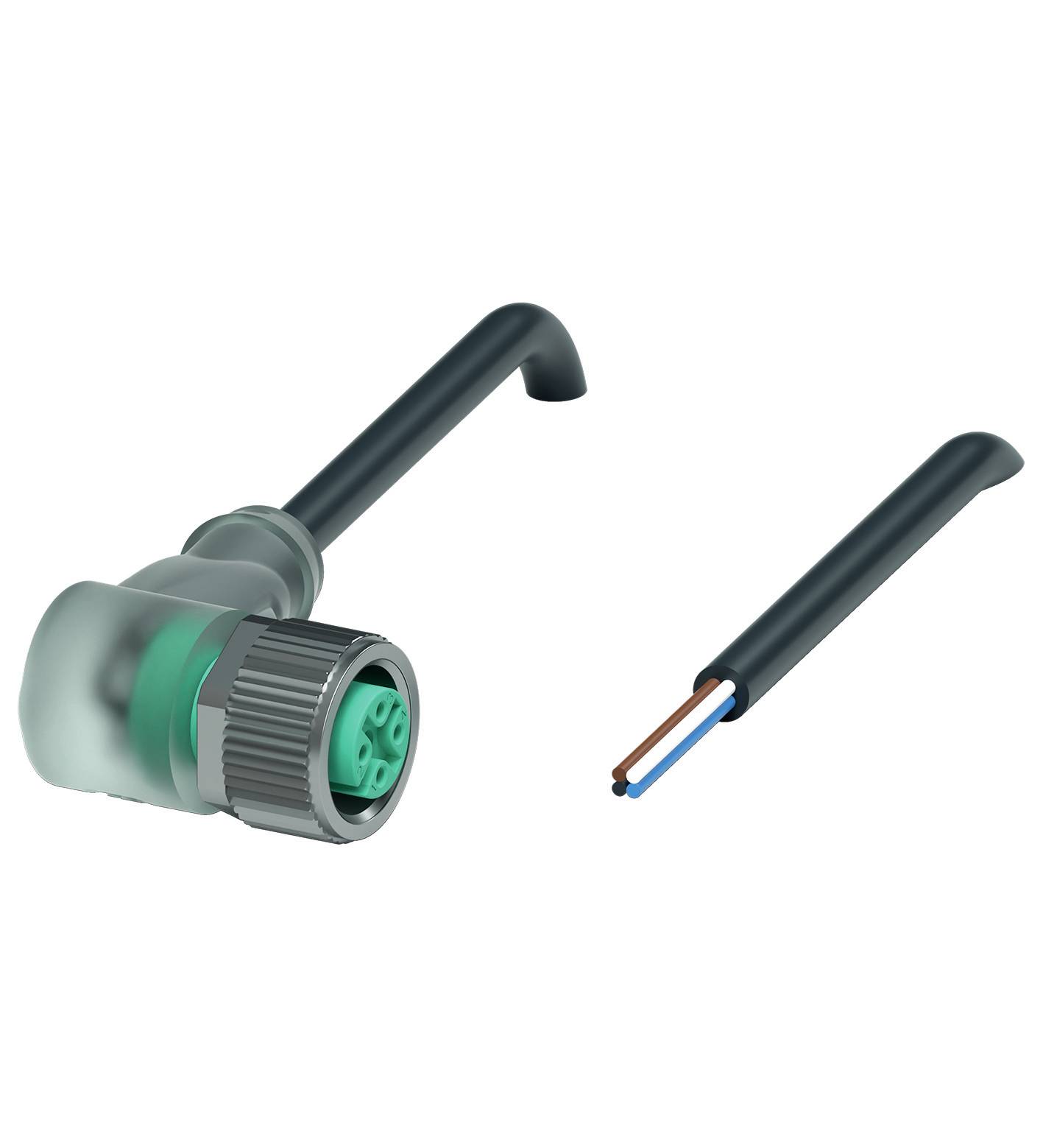

Pepperl+Fuchs 240003-0002 Érzékelő-/működtető összekötő, konfekcionált M12 x 1 1 m Pólusszám: 4 1 db
Termék típus
Érzékelő-/működtető összekötő, konfekcionált
Csatlakozó oldal, A
M12 alj, hajlított
Csatlakozó oldal, B
Kábel, nyílt véggel
Pólusszám
4
Kábelhossz
1 m
Adatlap (PDF)
EAN:
Gyártól szám:
Rendelési szám:
Szám
Összesen (12 990 Ft / Darab)
12 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Műszaki adatok
- Gyártói szám
V1-W-E8W-BK1M-PUR-A
- Termék típus
Érzékelő-/működtető összekötő, konfekcionált
- Csatlakozó oldal, A
M12 alj, hajlított
- Csatlakozó oldal, B
Kábel, nyílt véggel
- Pólusszám
4
- Kábelhossz
1 m
- Kabát anyag
PUR
- Névleges feszültség
24 V/DC
- Névleges áram
4 A
- Névleges áramerősség, kerekítve
4 A
- Csatlakozó keresztmetszet (max.)
0.34 mm²
- Külső Ø
4.3 mm
- Vezeték keresztmetszet (érzékelő-/működtető bekötés)
0.34 mm²
- Csatlakozó
Alj
- Csatlakozó oldali menet típus
M12 x 1
- Kódolás
A
- Érintkezőanyag
Au
- Érintkező felület
Au
- Keresztmetszet (max.)
0.34 mm²
IP68
IP69
- Jellemzők
A kódolással
- Hőmérséklet (min.)
-40 °C
- Hőmérséklet (max.)
90 °C
- Rögzítés
Csavaros zár
- Gyártói szám
240003-0002
- Tartalom
1 db
- Ø (kábel tartóval)
4.3 mm
- Kábel Ø (max.)
4.3 mm
- Kábel átmérő tartomány
4.3 mm (max)
- Vezeték nélküli töltő funkció
Nem
- Kábel Ø
0,34 mm²
- UKCA
nem jellemző
Dokumentumok és letöltések
Adatlap
Adatlap 2630732 Pepperl+Fuchs 240003-0002 Érzékelő-/működtető összekötő, konfekcionált M12 x 1 1 m Pólusszám: 4 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2630732 Pepperl+Fuchs 240003-0002 Érzékelő-/működtető összekötő, konfekcionált M12 x 1 1 m Pólusszám: 4 1 db
Leírás
Kábelaljzat M12, szögletes, A-kódos, LED 4-pólusú, PUR kábel, hegesztési fröccsenésálló, fekete, UL-minősítésű, húzóláncokhoz alkalmas, csavarásra alkalmas, hossz: 1 m
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Kivitel
- Általános adatok
- csatlakozó 1
- Csatlakozás: aljzat
- Kivitel: M12
- Hajlított kivitel
- Zárás: csavaros csatlakozás
- Pólusok száma: 4
- Kódolás: A-kódos
- csatlakozó 2
- Csatlakozás: szabad kábelvég
- Indikátorok/vezérlők
- LED zöld: működési kijelző
- Sárga LED: 4 tűs funkció kijelző
- LED fehér: funkció kijelző 2. tű
- Elektromos adatok
- Üzemi feszültség: max. 24 V DC -20% / +25%
- Üzemelési áram: max. 4 A
- Megfelelőségi nyilatkozat
- Védettségi fokozat: EN 60529
- Csatlakozó: M12 x 1 csatlakozó: IEC 61076-2-101
- Gyúlékonyság: UL 1581; EN 60332-2-2
- Halogénmentes: DIN VDE 0472-815 | IEC 60754-1
- Mikrobaállóság: DIN EN 50525-2-21 / DIN VDE 0282-10
- Hidrolízisállóság: DIN EN 50525-2-21
- Jóváhagyások és bizonyítványok
- UL jóváhagyás: AWM STYLE 20549 AWM I/II A/B 80°C 300V FT2 (kábel)
- UL fájlszám: E231213
- környezeti feltételek függvényében
- Környezeti hőmérséklet
- Csatlakozó: -40 ... 90 °C (-40 ... 194 °F)
- Kábel, fix: -40 ... 80 °C (-40 ... 176 °F)
- Kábel, rugalmas: -25 ... 80 °C (-13 ... 176 °F)
- Szennyezési fok: 3
- Mechanikai adatok
- Csatlakozók
- Meghúzási nyomaték: 0,6 Nm
- Rezgésvédelem: elérhető
- Szerszámszerelés: Hosszirányú recés és hatlapú anya SW = 14 mm
- Párzási ciklusok: min 100
- Védettségi fokozat: IP68 / IP69
- Kábel: IEC/EN 60228 (DIN VDE 0295) 6. osztály szerint
- A tok átmérője: 4,3 mm
- Hajlítási sugár:> 10 x kábelátmérő, mozgó |> 5 x kábelátmérő, fixen telepítve
- Kabát szoros illeszkedés: max. 80 N / 300 mm
- Köpeny színe: fekete (hasonló a RAL 9005-höz)
- Magok száma: 4
- Vezeték keresztmetszete: 0,34 mm 2
- Vezeték színe: Drót 1: barna | 2. vezeték: fehér | 3. vezeték: kék | 4. vezeték: fekete
- Magszerkezet: 42 x 0,1 mm Ø
- Hossz: 1 m
- Kábel rövidítése: Li F 9Y 11Y 4 x 0,34
- Húzólánc alkalmasság
- Húzási lánc ciklusok: min.5000000
- Haladási sebesség: max.3,3 m/s
- Utazási távolság: max 5 m
- Gyorsulás: max.5 m/s 2
- Torziós ciklusok: min 1 000 000
- Torziós feszültség: ±180°/m
- Anyag
- LABS szabadság: igen
- Halogénmentes: igen
- Csatlakozók
- Csavaros csatlakozás: présöntvény horganyzott, nikkelezett
- Markolattest: TPU, átlátszó
- Tömítés: FKM
- Érintkezési felület: Au
- Gyúlékonyság V-2
- kábellel
- Köpeny: poliéter alapú PUR
- Magszigetelés: PP
- Hegesztési fröccsenésállóság: igen
- Vegyszerállóság: jó
- Olajellenállás: igen
- Hűtő-kenőanyag ellenállás: igen
- Mikroba rezisztencia: igen
- Hidrolízis ellenállás: igen
- Gyúlékonyság FT2
