Name: Pepperl+Fuchs 240772-100011 Érzékelő-/működtető összekötő, konfekcionált M12 x 1 5 m Pólusszám: 5 1 db
Brand: Pepperl+Fuchs
SKU: 2630978
Availability: BackOrder

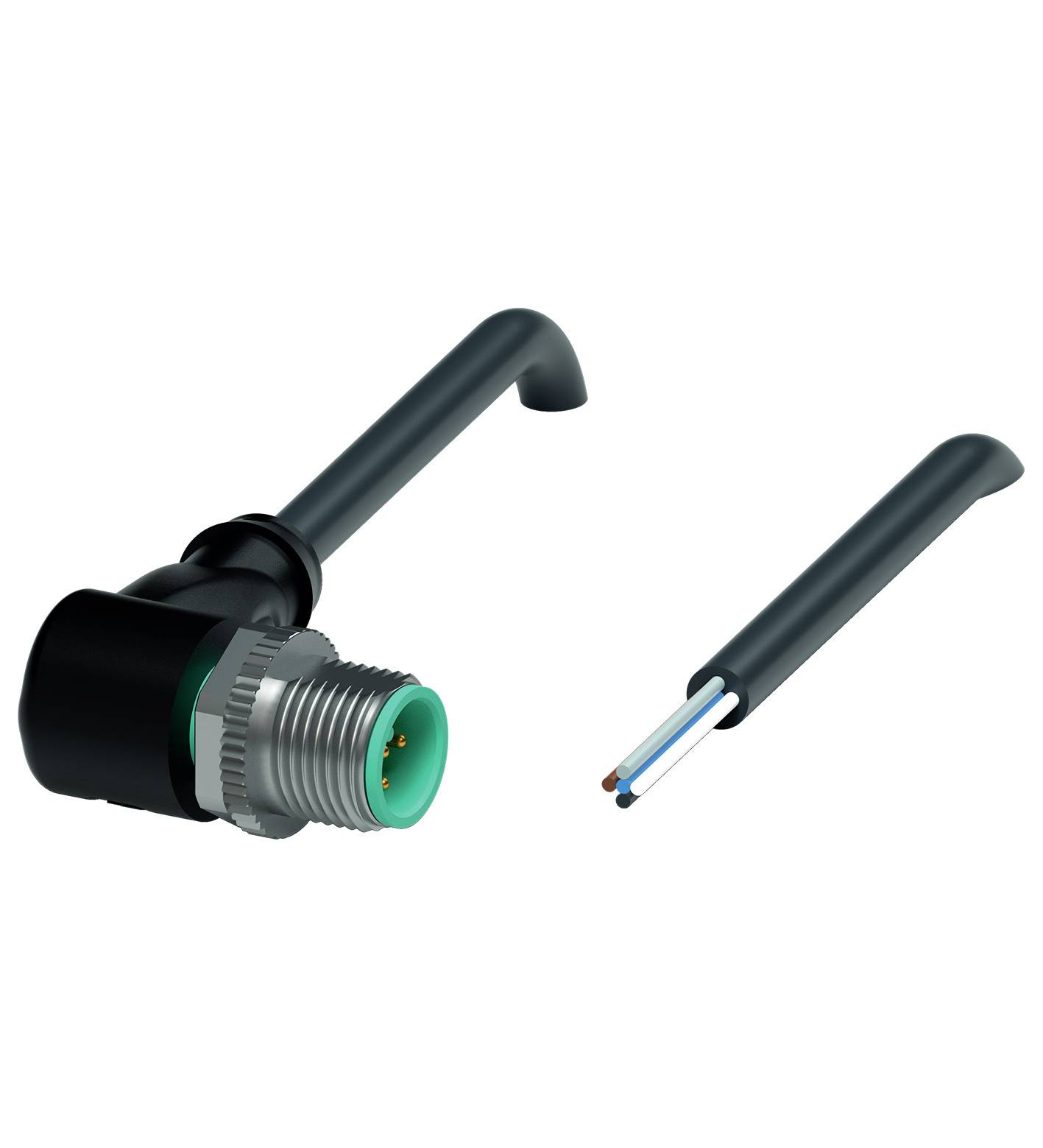

Fekete szögletes csatlakozó zöld belső résszel egy levágott kábel mellett, amelynek szabadon látszanak a réz vezetékei.

Hasonló kivitel

Termék típus

Érzékelő-/működtető összekötő, konfekcionált

Csatlakozó oldal, A

M12 dugó, hajlított

Csatlakozó oldal, B

Kábel, nyílt véggel

Pólusszám

Kábelhossz

5 m

Adatlap (PDF)

Szállítás: 12. 14. [H.]

Szám

Összesen (11 990 Ft / Darab)

11 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Gyártói szám: V15S-W-BK5M-PUR-U

Termék típus: Érzékelő-/működtető összekötő, konfekcionált

Csatlakozó oldal, A: M12 dugó, hajlított

Csatlakozó oldal, B: Kábel, nyílt véggel

Pólusszám: 5

Kábelhossz: 5 m

Kabát anyag: PUR

Névleges feszültség: 60 V/DC

Névleges áram: 4 A

Névleges áramerősség, kerekítve: 4 A

Külső Ø: 4.8 mm

Vezeték keresztmetszet (érzékelő-/működtető bekötés): 0.34 mm²

Csatlakozó: Dugó

Csatlakozó oldali menet típus: M12 x 1

Kódolás: A

Érintkező felület: Au

: IP67
IP68
IP69

Jellemzők: Vonólánccal használható

Hőmérséklet (min.): -40 °C

Hőmérséklet (max.): 90 °C

Rögzítés: Csavaros zár

Gyártói szám: 240772-100011

Tartalom: 1 db

Ø (kábel tartóval): 4.8 mm

Kábel Ø (max.): 4.8 mm

Kábel átmérő tartomány: 4.8 mm (max)

Vezeték nélküli töltő funkció: Nem

Kábel Ø: 0,34 mm²

UKCA: nem jellemző

Dokumentumok és letöltések

Adatlap

Adatlap 2630978 Pepperl+Fuchs 240772-100011 Érzékelő-/működtető összekötő, konfekcionált M12 x 1 5 m Pólusszám: 5 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2630978 Pepperl+Fuchs 240772-100011 Érzékelő-/működtető összekötő, konfekcionált M12 x 1 5 m Pólusszám: 5 1 db

Leírás

M12 kábelcsatlakozó, szögletes, A-kódos, 5-pólusú, fekete PUR kábel, UL-jóváhagyással, húzóláncokhoz alkalmas, csavarásra alkalmas, hossz: 5 m

Ez a szöveg gépi fordítással készült.

Kivitel

Általános adatok
csatlakozó 1
Csatlakozás: dugó
Kivitel: M12
Hajlított kivitel
Zárás: csavaros csatlakozás
Pólusok száma: 5
Kódolás: A-kódos
csatlakozó 2
Csatlakozás: szabad kábelvég
UL fájlszám: E231213
Elektromos adatok
Üzemi feszültség: Max 48VAC / 60VDC
Üzemelési áram: max. 4 A
Megfelelőségi nyilatkozat
Védettségi fokozat: EN 60529
Csatlakozó: M12 x 1 csatlakozó: IEC 61076-2-101
Gyúlékonyság: UL 1581; EN 60332-2-2
Halogénmentes: IEC 60754-1
Jóváhagyások és bizonyítványok
UL jóváhagyás: AWM STYLE 20549 AWM I/II A/B 80°C 300V FT2 (kábel)
környezeti feltételek függvényében
Környezeti hőmérséklet
Csatlakozó: -40 ... 90 °C (-40 ... 194 °F)
Kábel, fix: -40 ... 80 °C (-40 ... 176 °F)
Kábel, rugalmas: -25 ... 80 °C (-13 ... 176 °F)
Szennyezési fok: 3
Mechanikai adatok
Csatlakozók
Meghúzási nyomaték: 0,6 Nm
Rezgésvédelem: elérhető
Szerszámszerelés: Hosszirányú recés
Párzási ciklusok: min 100
Védettségi fokozat: IP67 / IP68 / IP69
Kábel: IEC/EN 60228 (DIN VDE 0295) 6. osztály szerint
A tok átmérője: 4,8 mm
Hajlítási sugár:> 10 x kábelátmérő, mozgó |> 5 x kábelátmérő, fixen telepítve
Kabát szoros illeszkedés: max. 80 N / 300 mm
Köpeny színe: fekete (hasonló a RAL 9005-höz)
Magok száma: 5
Vezeték keresztmetszete: 0,34 mm 2
Vezeték színe: Drót 1: barna | 2. vezeték: fehér | 3. vezeték: kék | 4. vezeték: fekete | 5. vezeték: szürke
Magszerkezet: 42 x 0,1 mm Ø
Hossz: 5m
Kábel rövidítése: Li F 9Y 11Y 5 x 0,34
Húzólánc alkalmasság
Húzási lánc ciklusok: min.5000000
Haladási sebesség: max.3,3 m/s
Utazási távolság: max 5 m
Gyorsulás: max.5 m/s 2
Torziós ciklusok: min 1 000 000
Torziós feszültség: ±180°/m
Anyag
LABS szabadság: igen
Halogénmentes: igen
Csatlakozók
Recézett csavarkötés: présöntvény horganyzott, nikkelezett
Markolattest: TPU, fekete
Érintkezési felület: Au
Gyúlékonyság V-2
kábellel
Köpeny: poliéter alapú PUR
Magszigetelés: PP
UV-állóság: igen
Vegyszerállóság: jó
Olajállóság: igen
Hűtő-kenőanyag ellenállás: igen
Mikroba rezisztencia: igen
Hidrolízis ellenállás: igen
Gyúlékonyság FT2
