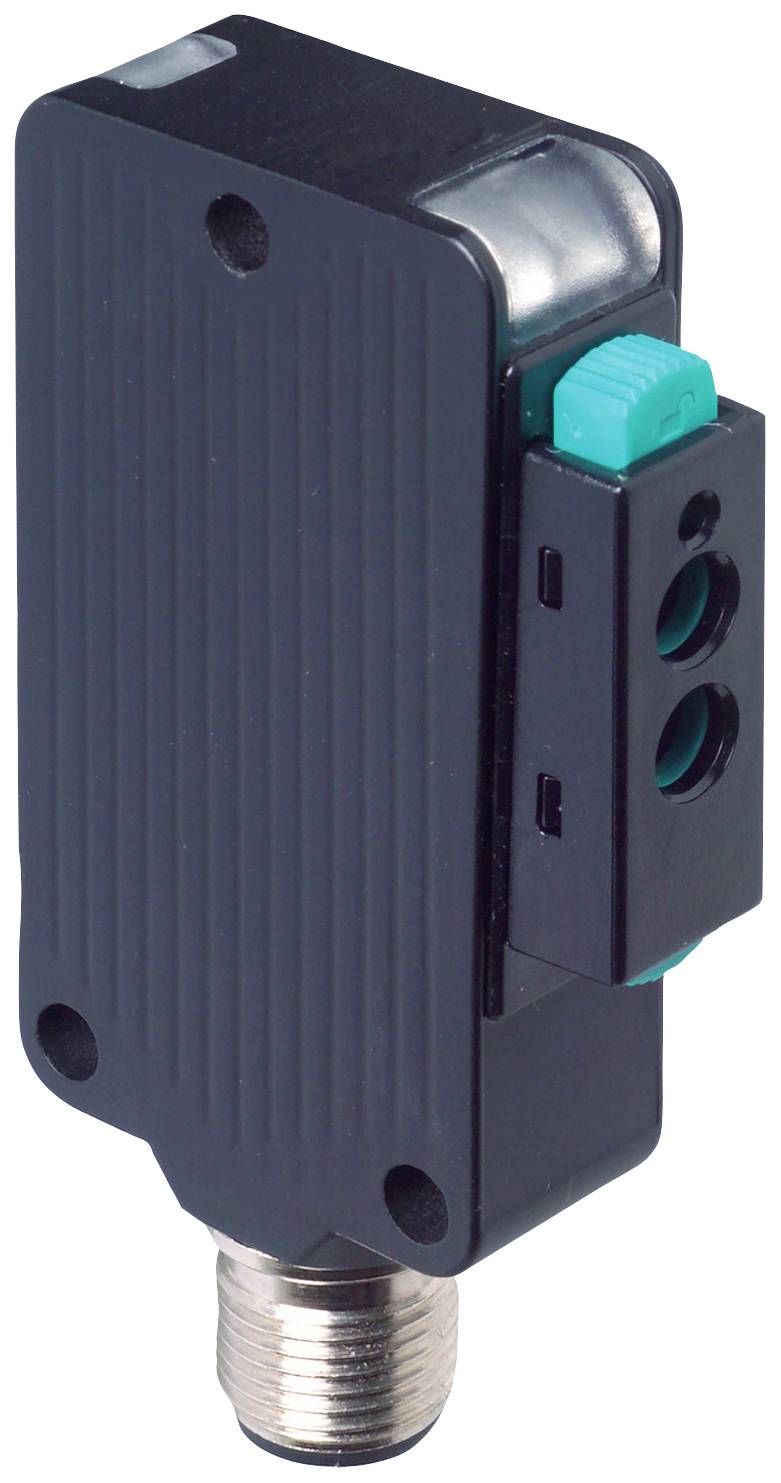

Pepperl+Fuchs 249775 MLV41-LL-IR-1347 Fényvezető érzékelő 1 db (H x Sz x Ma) 13.6 x 31 x 56.5 mm
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
Fényvezető érzékelő
Üzemi feszültség (min.)
10 V/DC
Max. üzemi feszültség
30 V/DC
Gyártói szám
MLV41-LL-IR-1347
Tartalom
1 db
Adatlap (PDF)
Szám
Összesen (156 685 Ft / Darab)
156 685 Ft
ÁFA nélkül
Műszaki adatok
- Termék típus
Fényvezető érzékelő
- Gyártói szám
MLV41-LL-IR-1347
- Tartalom
1 db
- Üzemi feszültség (min.)
10 V/DC
- Max. üzemi feszültség
30 V/DC
- Üzemi feszültség
10 - 30 V/DC
- Kapcsolási feszültség (max.)
30 V/DC
- Max. kapcsolási áram
100 mA
- Csatlakozó
M12 dugó
IP67
- Hossz
13.6 mm
- Szélesség
31 mm
- Magasság
56.5 mm
- Méret
(H x Sz x Ma) 13.6 x 31 x 56.5 mm
- Vezeték nélküli töltő funkció
Nem
- UKCA
nem jellemző
Dokumentumok és letöltések
Adatlap
Adatlap 2627633 Pepperl+Fuchs 249775 MLV41-LL-IR-1347 Fényvezető érzékelő 1 db (H x Sz x Ma) 13.6 x 31 x 56.5 mm
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2627633 Pepperl+Fuchs 249775 MLV41-LL-IR-1347 Fényvezető érzékelő 1 db (H x Sz x Ma) 13.6 x 31 x 56.5 mm
Leírás
Szkennelési tartomány: feketén (6%): 55 mm-ig Kodak fehéren, visszaverődés mértéke 90%: 160 mm-ig LLR 04-1,6-0,5-WC3 fényvezetővel, fénykibocsátó: IRED, típus fényerő: infravörös, váltakozó fény, 880 nm , Jelkimenet: 1 PNP kimenet, rövidzárlatbiztos, polaritásváltás ellen védett, nyitott kollektor, kapcsolási mód: fény/sötét kapcsolható : Készülékdugó M12 x 1, 4 tűs, üzemi feszültség: 10... 30 V DC, környezeti hőmérséklet: -20 ... 60 °C (-4 ... 140°F)
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Kivitel
- Általános adatok
- Szkennelési távolság: feketén (6%): 55 mm-ig | Kodak fehéren, visszaverődés mértéke 90%: 160 mm-ig | fényvezetővel LLR 04-1.6-0.5-WC3
- Beállítási tartomány: 0... 160 mm Kodak fehéren, fényvisszaverés 90%
- Referencia objektum: 100 mm x 100 mm Kodak fehéren, a visszaverődés mértéke 90%
- Fénykibocsátó: IRED
- Fény típusa: infravörös, váltakozó fény, 880 nm
- Funkcionális biztonsági jellemzők
- MTTF azaz : 770 a
- Élettartam (T M ): 20 a
- Diagnosztikai lefedettség (DC): 0%
- Indikátorok/vezérlők
- Működési kijelző: zöld LED, statikusan világít, be van kapcsolva, alacsony feszültségű kijelző: zöld LED villog (kb. 0,8 Hz), rövidzárlat: zölden villog (kb. 4 Hz)
- Funkciókijelző: sárga LED, világít, ha a vevő világít; villog, ha a teljesítménytartalékot alulértékelték
- Kezelőszervek: érzékenység állító, világos/sötét kapcsoló
- Elektromos adatok
- Üzemi feszültség: 10... 30VDC
- Fodrozódás: 10% max.
- Üresjárati áram: 40mA max
- Kimenet
- Kapcsolási mód: világos/sötét kapcsolás kapcsolható | Az "Elektromos bekötés" fejezetben megadott kapcsolási típusok az "L" (lámpakapcsoló) állásban lévő H/D váltókapcsolóra vonatkoznak.
- Jelkimenet: 1 PNP kimenet, rövidzárlatbiztos, fordított polaritás elleni védelem, nyitott kollektor
- Kapcsolási feszültség: max 30 V DC
- Kapcsolt áram: max. 100 mA
- Feszültségesés: ≤ 2,5V DC
- Kapcsolási frekvencia: 1000 Hz
- Válaszidő: 0,5 ms
- Megfelelőségi nyilatkozat
- Termékszabvány: EN 60947-5-2
- Jóváhagyások és bizonyítványok
- EAC megfelelőség: TR CU 020/2011
- Védelmi osztály: II, névleges feszültség ≤ 50 V AC, 1-2 szennyezettségi fok az IEC 60664-1 szerint Funkcionális szigetelés a DIN EN 50178 szerint
- UL jóváhagyás: cULus Listed 57M3 (csak UL Class 2 tápegységgel; 1. típusú ház)
- CCC jóváhagyás: A ≤36 V maximális üzemi feszültségű termékek nem igényelnek jóváhagyást, ezért nem rendelkeznek CCC címkével.
- környezeti feltételek függvényében
- Környezeti hőmérséklet: -20 ... 60 °C (-4 ... 140°F)
- Tárolási hőmérséklet: -40 ... 75 °C (-40 ... 167 °F)
- Mechanikai adatok
- Tok szélessége: 31 mm
- Ház magasság: 56,5 mm
- Doboz mélység: 13,6 mm
- Száloptikai adapter: 04
- Védelmi típus: IP67
- Csatlakozás: készülékcsatlakozó M12 x 1, 4 tűs
- Anyag
- Ház: alumínium, Delta-Seal bevonat
- Fénykimenet: optikai csatlakozás
- Csatlakozó: fém
- Súly................................................... 50 g
