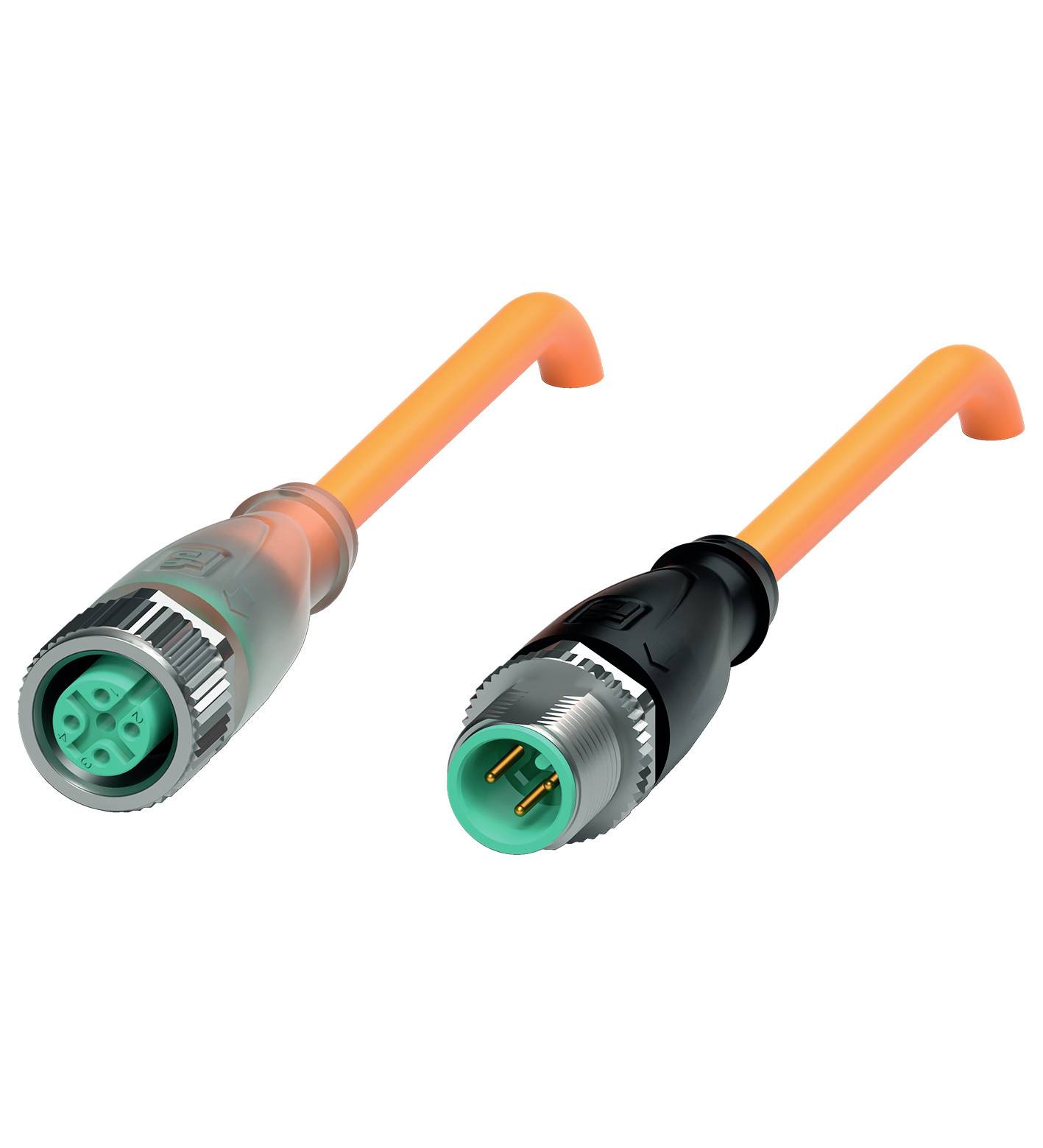

Két különböző csatlakozó narancssárga kábelekkel, baloldalt egy aljzat hüvelyes érintkezőkkel és jobboldalt egy dugasz szálas érintkezőkkel.

Hasonló kivitel

Két különböző csatlakozó narancssárga kábelekkel, baloldalt egy aljzat hüvelyes érintkezőkkel és jobboldalt egy dugasz szálas érintkezőkkel.

Hasonló kivitel

Termék típus

Érzékelő-/működtető összekötő, konfekcionált

Csatlakozó oldal, A

M12 alj, egyenes

Csatlakozó oldal, B

M12 dugó, egyenes

Pólusszám

3

3

Kábelhossz

2 m

Adatlap (PDF)

Pepperl+Fuchs

Szállítás: 10. 30. P.

Szám

db

Összesen (14 165 Ft / Darab)

14 165 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Gyártói szám: V1-G-E2-OR2M-POC-V1-G

Termék típus: Érzékelő-/működtető összekötő, konfekcionált

Csatlakozó oldal, A: M12 alj, egyenes

Csatlakozó oldal, B: M12 dugó, egyenes

Pólusszám: 3
3

Kábelhossz: 2 m

Kabát anyag: POC

Névleges feszültség: 24 V/DC

Névleges áram: 4 A

Névleges áramerősség, kerekítve: 4 A

Külső Ø: 4.8 mm

Vezeték keresztmetszet (érzékelő-/működtető bekötés): 0.34 mm²

Csatlakozó: M12 alj

Csatlakozó oldali menet típus: M12 x 1

Kábelcsatlakozó és szerelési menet típus: M12 x 1

Kódolás: A

Érintkezőanyag: Arany

Érintkező felület: Arany

: IP68
IP69

Jellemzők: Halogénmentes

Hőmérséklet (min.): -40 °C

Hőmérséklet (max.): 150 °C

Rögzítés: Csavaros zár

Gyártói szám: 293708

Tartalom: 1 db

Ø (kábel tartóval): 4.8 mm

Vezeték nélküli töltő funkció: Nem

Kábel Ø: 0,34 mm²

UKCA: nem jellemző

Dokumentumok és letöltések

Adatlap

Adatlap 2630571 Pepperl+Fuchs 293708 Érzékelő-/működtető összekötő, konfekcionált M12 x 1 2 m Pólusszám: 3, 3 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2630571 Pepperl+Fuchs 293708 Érzékelő-/működtető összekötő, konfekcionált M12 x 1 2 m Pólusszám: 3, 3 1 db

Leírás

Csatlakozókábel M12 aljzat az M12 dugóhoz A-kódos, LED 3-pólusú, hegesztési gyöngyöknek ellenálló TPE kábel, narancssárga, hossza: 2 m

Ez a szöveg gépi fordítással készült.

Kivitel

Általános adatok
csatlakozó 1
Csatlakozás: aljzat
Kivitel: M12
Változat: egyenes
Zárás: csavaros csatlakozás
Pólusok száma: 3
Kódolás: A-kódos
csatlakozó 2
Csatlakozás: dugó
Kivitel: M12
Változat: egyenes
Zárás: csavaros csatlakozás
Pólusok száma: 3
Kódolás: A-kódos
Indikátorok/vezérlők
LED zöld: működési kijelző
Sárga LED: 4 tűs funkció kijelző
Elektromos adatok
Üzemi feszültség: max. 24 V DC -20% / +25%
Üzemelési áram: max. 4 A
Megfelelőségi nyilatkozat
Védettségi fokozat: EN 60529
Csatlakozó: M12 x 1 csatlakozó: IEC 61076-2-101
Gyúlékonyság: IEC 60332-1-2, ISO 14572, ISO 6722
Halogénmentes: IEC 60754-2
Hidrolízissel szembeni ellenállás: ISO 6722
Olajállóság: ISO 14572
környezeti feltételek függvényében
Környezeti hőmérséklet
Csatlakozó: -40 ... 90 °C (-40 ... 194 °F)
Kábel, fix: -40 ... 120 °C (-40 ... 248 °F) 20000 órán át | -40... 150 °C (-40 ... 302°F) 3000 órán keresztül
Kábel, mozgatható: -15 ... 120 °C (5 ... 248 °F) 20000 órán át | -15... 150 °C (5 ... 302°F) 3000 órán keresztül
Szennyezési fok: 3
Mechanikai adatok
Csatlakozók
Meghúzási nyomaték: 0,6 Nm
Rezgésvédelem: elérhető
Szerszámszerelés: Hosszirányú recés és hatlapú anya SW = 14 mm
Párzási ciklusok: min 100
Védettség: IP68 / IP69
Kábel: IEC/EN 60228 (DIN VDE 0295) 5. osztály szerint
A tok átmérője: 4,8 mm
Hajlítási sugár:> 10 x kábelátmérő, mozgó |> 10 x kábelátmérő, fixen telepítve
Kabát szoros illeszkedés: max. 50 N / 300 mm
Köpeny színe: narancssárga (hasonló a RAL 2003-hoz)
Magok száma: 4
Vezeték keresztmetszete: 0,34 mm 2
Vezeték színe: Drót 1: barna | 2. vezeték: nem használt | 3. vezeték: kék | 4. vezeték: fekete
Magszerkezet: 19 x 0,16 mm Ø
Hossz: 2 m
Kábel rövidítése: Li 7Y 41X 4 x 0,34
Vontatási lánc alkalmassága
Torziós ciklusok: min.300000
Torziós feszültség: ± 360°/ 30cm
Anyag
LABS szabadság: igen
Halogénmentes: igen
Csatlakozók
Csavaros csatlakozás: présöntvény cink, nikkelezett
Markolattest: TPU, átlátszó/fekete
Tömítés: FKM
Érintkezési felület: Au
Gyúlékonyság V-2
kábellel
Kabát: POC
Magszigetelés: ETFE
Izzadság fröccsenésállósága: igen
Hegesztési fröccsenésállóság: igen
Olajállóság: igen
Hidrolízis ellenállás: igen
Gyúlékonyság: égésgátló
Molekulárisan behálózott: igen

Leírás

Csatlakozókábel M12 aljzat az M12 dugóhoz A-kódos, LED 3-pólusú, hegesztési gyöngyöknek ellenálló TPE kábel, narancssárga, hossza: 2 m

Ez a szöveg gépi fordítással készült.

Kivitel

Általános adatok
csatlakozó 1
Csatlakozás: aljzat
Kivitel: M12
Változat: egyenes
Zárás: csavaros csatlakozás
Pólusok száma: 3
Kódolás: A-kódos
csatlakozó 2
Csatlakozás: dugó
Kivitel: M12
Változat: egyenes
Zárás: csavaros csatlakozás
Pólusok száma: 3
Kódolás: A-kódos
Indikátorok/vezérlők
LED zöld: működési kijelző
Sárga LED: 4 tűs funkció kijelző
Elektromos adatok
Üzemi feszültség: max. 24 V DC -20% / +25%
Üzemelési áram: max. 4 A
Megfelelőségi nyilatkozat
Védettségi fokozat: EN 60529
Csatlakozó: M12 x 1 csatlakozó: IEC 61076-2-101
Gyúlékonyság: IEC 60332-1-2, ISO 14572, ISO 6722
Halogénmentes: IEC 60754-2
Hidrolízissel szembeni ellenállás: ISO 6722
Olajállóság: ISO 14572
környezeti feltételek függvényében
Környezeti hőmérséklet
Csatlakozó: -40 ... 90 °C (-40 ... 194 °F)
Kábel, fix: -40 ... 120 °C (-40 ... 248 °F) 20000 órán át | -40... 150 °C (-40 ... 302°F) 3000 órán keresztül
Kábel, mozgatható: -15 ... 120 °C (5 ... 248 °F) 20000 órán át | -15... 150 °C (5 ... 302°F) 3000 órán keresztül
Szennyezési fok: 3
Mechanikai adatok
Csatlakozók
Meghúzási nyomaték: 0,6 Nm
Rezgésvédelem: elérhető
Szerszámszerelés: Hosszirányú recés és hatlapú anya SW = 14 mm
Párzási ciklusok: min 100
Védettség: IP68 / IP69
Kábel: IEC/EN 60228 (DIN VDE 0295) 5. osztály szerint
A tok átmérője: 4,8 mm
Hajlítási sugár:> 10 x kábelátmérő, mozgó |> 10 x kábelátmérő, fixen telepítve
Kabát szoros illeszkedés: max. 50 N / 300 mm
Köpeny színe: narancssárga (hasonló a RAL 2003-hoz)
Magok száma: 4
Vezeték keresztmetszete: 0,34 mm 2
Vezeték színe: Drót 1: barna | 2. vezeték: nem használt | 3. vezeték: kék | 4. vezeték: fekete
Magszerkezet: 19 x 0,16 mm Ø
Hossz: 2 m
Kábel rövidítése: Li 7Y 41X 4 x 0,34
Vontatási lánc alkalmassága
Torziós ciklusok: min.300000
Torziós feszültség: ± 360°/ 30cm
Anyag
LABS szabadság: igen
Halogénmentes: igen
Csatlakozók
Csavaros csatlakozás: présöntvény cink, nikkelezett
Markolattest: TPU, átlátszó/fekete
Tömítés: FKM
Érintkezési felület: Au
Gyúlékonyság V-2
kábellel
Kabát: POC
Magszigetelés: ETFE
Izzadság fröccsenésállósága: igen
Hegesztési fröccsenésállóság: igen
Olajállóság: igen
Hidrolízis ellenállás: igen
Gyúlékonyság: égésgátló
Molekulárisan behálózott: igen
