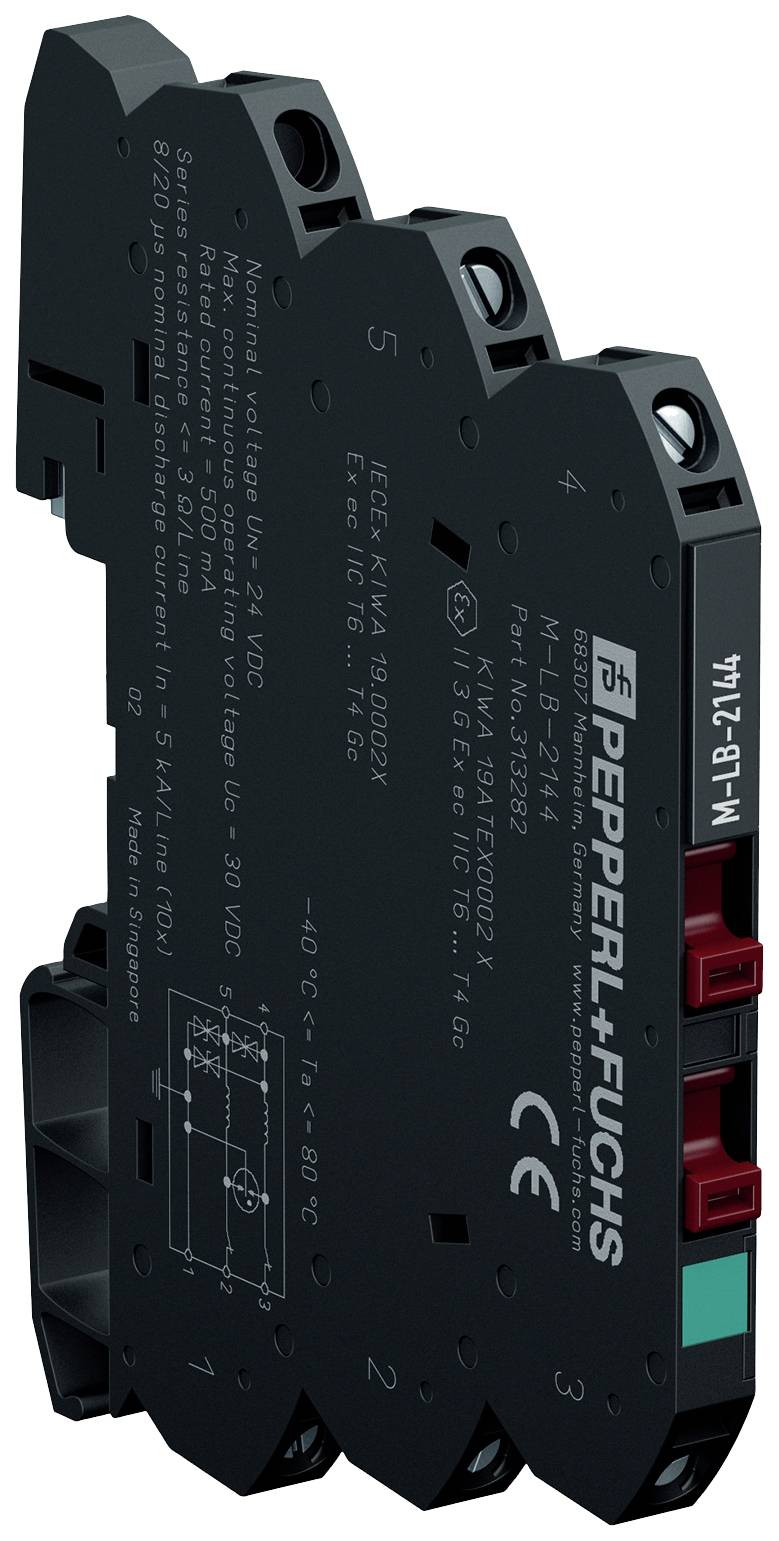

Pepperl+Fuchs 313282 M-LB-2144 Túlfeszültség ellen védő modul 5 kA darab 1 db
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Szám
Összesen (28 339 Ft / Darab)
28 339 Ft
ÁFA nélkül
14 napos visszavételi garancia
Műszaki adatok
- Termék típus
Túlfeszültség ellen védő modul
- Levezető áram
5 kA
- Névleges feszültség
24 V/DC
- Gyártói szám
313282
- Méret
(Sz x Ma x Mé) 6.2 x 93 x 72.4 mm
- Szélesség
6.2 mm
- Magasság
93 mm
- Mélység
72.4 mm
- Tartalom
1 db
- Csomagolás
darab
- Vezeték nélküli töltő funkció
Nem
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 2630687 Pepperl+Fuchs 313282 M-LB-2144 Túlfeszültség ellen védő modul 5 kA darab 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2630687 Pepperl+Fuchs 313282 M-LB-2144 Túlfeszültség ellen védő modul 5 kA darab 1 db
Leírás
"M-LB Series 2000; túlfeszültség védelem; csavaros kivezetés; névleges feszültség 24 V; maximális feszültség 30 V; 2 védett vezeték; szivárgási áram 5 kA; földelt"
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Kivitel
- Általános adatok
- Védett jelvezetékek száma: 2
- Topológia: földelt
- Funkcionális biztonsági jellemzők
- Biztonsági integritási szint (SIL): SIL 3
- Elektromos adatok
- Csatlakozás: védett terület: 4, 5 | nem védett terület: 2., 3. kapcsok | Pajzs/föld: 1. terminál (opcionális)
- Névleges áram: 500 mA, a korlátozásokat lásd a csökkentési táblázatokban | UL: 400 mA, a korlátozásokat lásd a redukciós táblázatokban
- szivárgási áram:< 6 µA 24 V-on és 25 °C-on (77 °F), vonalról vonalra
- Névleges feszültség: 24VDC
- Maximális folyamatos feszültség: 30 V DC
- Soros ellenállás: ≤ 3 Ω vonalonként
- Névleges túlfeszültség: 1 kV/0,5 kA (C1 kategória) | 10 kV/5 kA (C2 kategória) | 1 kA (D1 kategória)
- Impulzus kisülési áram (10/350 µs): 1 kA vonalonként (2x)
- Névleges kisülési áram (8/20 µs): 5 kA vonalonként (10x)
- Teljes kisülési áram (8/20 µs): 20 kA (1x) , 3. túlterhelési hibamód az IEC 61643-21 szerint
- Védelmi szint: max. 45 V vezetékes vezeték I névleges kisülési áram mellett n | max. 60 V vezeték-földelés I névleges kisülési áram mellett n
- Impulzus-visszaállítási idő:< 500 ms
- Beillesztési veszteség: ≤ 3 dB 0 ... 700 kHz 100 Ω-os rendszerben
- Megfelelőségi nyilatkozat
- Elektromágneses kompatibilitás: EN 61326-3-1:2017
- Védettségi fokozat: IEC 60529:2013
- Funkcionális biztonság: IEC/EN 61508:2010
- Kisfeszültségű túlfeszültség-védelmi eszközök: IEC 61643-21:2000+A1:2008+A2:2012
- környezeti feltételek függvényében
- Környezeti hőmérséklet: -40 ... 80 °C (-40 ... 176°F) | Vegye figyelembe a leértékelés által korlátozott hőmérséklet-tartományt, lásd a Leértékelés című részt.
- Tárolási hőmérséklet: -40 ... 85 °C (-40 ... 185 °F-on)
- Relatív páratartalom: max.95%, páralecsapódás nélkül
- Mechanikai adatok
- Védettségi fokozat: IP20 a szigetelőlemez felszerelése után
- Csatlakozás: csavaros sorkapcsok, max. mag keresztmetszet 1 x 2,5 mm 2
- Anyaga: poliamid (PA)
- Súly kb. 32 g
- Méretek: 6,2 x 93 x 72,4 mm (Sz x Ma x Mé)
- Rögzítés: 35 mm-es DIN sínre az EN 60715:2001 szerint
- Potenciálisan robbanásveszélyes légkörrel kapcsolatos használatra vonatkozó adatok
- Tanúsítvány: KIWA 19 ATEX 0002 X
- Jelölés: ATEX II 3G Ex ec IIC T6...T4 Gc
- Hőmérséklet osztály: T6, T5 vagy T4, a korlátozásokat lásd a redukciós táblázatokban
- Az irányelveknek való megfelelés
- 2014/34/EU irányelv: EN IEC 60079-0:2018+AC:2020 , EN 60079-7:2015+A1:2018
- Nemzetközi engedélyek
- UL jóváhagyás: E501704 | E501881
- Leállási feszültség: 30... 45 V vonalvezeték 100 V/s-on az UL 497B szerint | 30 ... 45 V vezeték-földelés 100 V/s-on az UL 497B szerint |< 1000 V 100 V/µs-on az UL 497B szerint
- IECEx jóváhagyás
- IECEx tanúsítvány: IECEx KIWA 19.0002X
- IECEx jelölés: Ex ec IIC T6...T4 Gc
