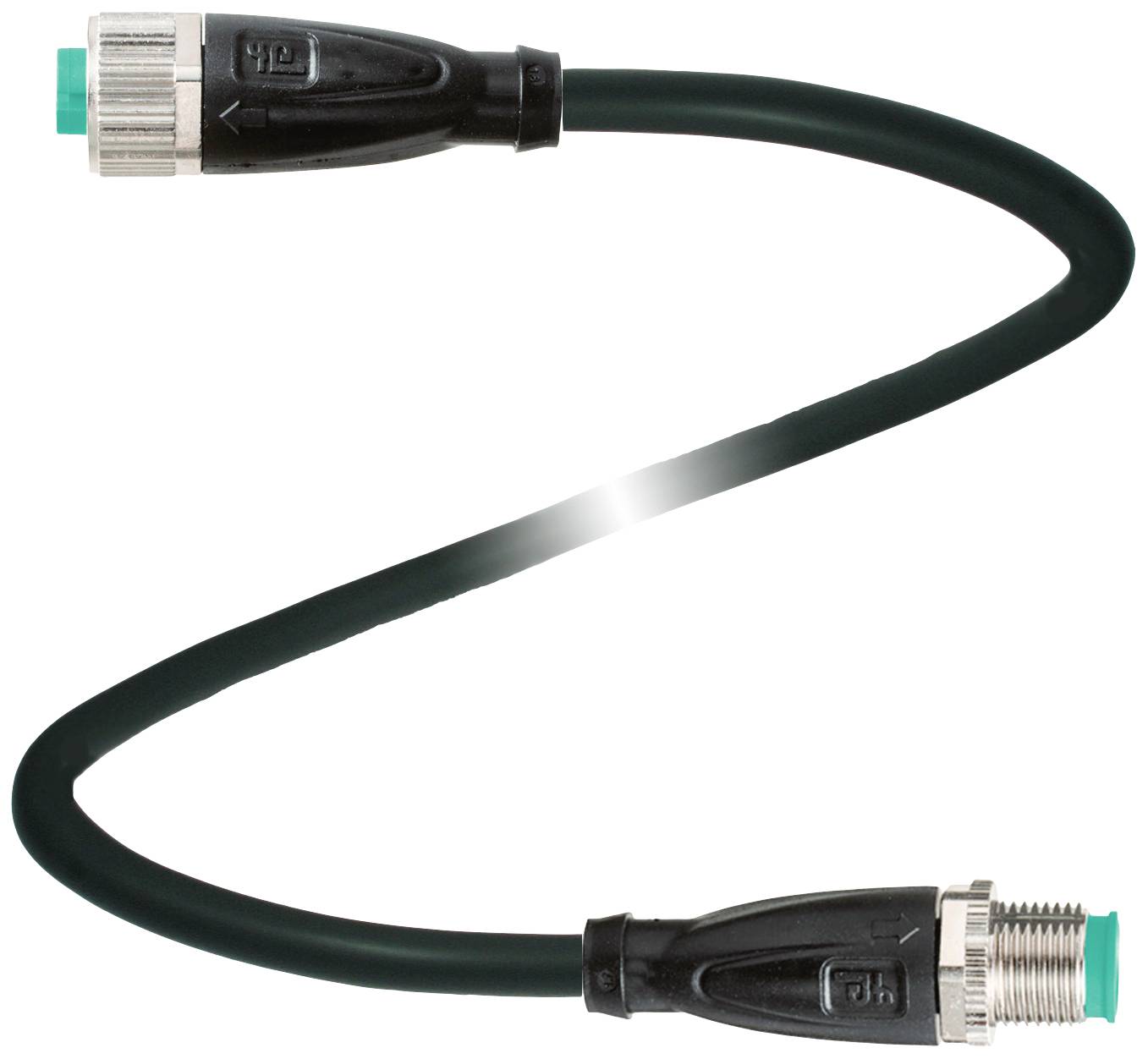

Pepperl+Fuchs 70105646 Érzékelő-/működtető összekötő, konfekcionált M12 x 1 Egyenes dugóról egyenes hüvelyre 5 m Pólussz
Termék típus
Érzékelő-/működtető összekötő, konfekcionált
Kivitel
Egyenes dugóról egyenes hüvelyre
Csatlakozó oldal, A
M12 alj, egyenes
Csatlakozó oldal, B
M12 dugó, egyenes
Pólusszám
4
4
Adatlap (PDF)
EAN:
Gyártól szám:
Rendelési szám:
Szám
Összesen (17 990 Ft / Darab)
17 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Műszaki adatok
- Gyártói szám
V1-G-BK5M-PUR-R1-V1-G
- Termék típus
Érzékelő-/működtető összekötő, konfekcionált
- Kivitel
Egyenes dugóról egyenes hüvelyre
- Csatlakozó oldal, A
M12 alj, egyenes
- Csatlakozó oldal, B
M12 dugó, egyenes
- Pólusszám
4
4
- Kábelhossz
5 m
- Kabát anyag
PUR
- Névleges feszültség
250 V DC/AC
- Névleges áram
4 A
- Névleges áramerősség, kerekítve
4 A
- Csatlakozó keresztmetszet (max.)
0.34 mm²
- Külső Ø
4.3 mm
- Vezeték keresztmetszet (érzékelő-/működtető bekötés)
0.34 mm²
- Csatlakozó
Alj
- Csatlakozó oldali menet típus
M12 x 1
- Kábelcsatlakozó és szerelési menet típus
M12 x 1
- Kódolás
A
- Érintkezőanyag
Au
- Érintkező felület
Au
- Keresztmetszet (max.)
0.34 mm²
IP68
IP69
- Jellemzők
PUR-köpeny
- Hőmérséklet (min.)
-40 °C
- Hőmérséklet (max.)
90 °C
- Rögzítés
Csavaros zár
- Gyártói szám
70105646
- Tartalom
1 db
- Ø (kábel tartóval)
4.3 mm
- Kábel Ø (max.)
4.3 mm
- Kábel átmérő tartomány
4.3 mm (max)
- Vezeték nélküli töltő funkció
Nem
- Kábel Ø
0,34 mm²
- UKCA
nem jellemző
Dokumentumok és letöltések
Adatlap
Adatlap 2629718 Pepperl+Fuchs 70105646 Érzékelő-/működtető összekötő, konfekcionált M12 x 1 Egyenes dugóról egyenes hüvelyre 5 m Pólussz
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2629718 Pepperl+Fuchs 70105646 Érzékelő-/működtető összekötő, konfekcionált M12 x 1 Egyenes dugóról egyenes hüvelyre 5 m Pólussz
Leírás
Csatlakozókábel, M12 - M12, PUR kábel 4 tűs, robotika, hossz: 5 m
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Kivitel
- Általános adatok
- csatlakozó 1
- Csatlakozás: aljzat
- Kivitel: M12
- Változat: egyenes
- Zárás: csavaros csatlakozás
- Pólusok száma: 4
- Kódolás: A-kódos
- csatlakozó 2
- Csatlakozás: dugó
- Kivitel: M12
- Változat: egyenes
- Zárás: csavaros csatlakozás
- Pólusok száma: 4
- Kódolás: A-kódos
- Elektromos adatok
- Üzemi feszültség: Max 250V AC/DC
- Üzemelési áram: max. 4 A
- Megfelelőségi nyilatkozat
- Védettségi fokozat: EN 60529
- Csatlakozó: M12 x 1 csatlakozó: IEC 61076-2-101
- Gyúlékonyság: UL 758 / 1581
- Halogénmentes: DIN VDE 0472-815 | EN 50267-2-1
- Mikrobaállóság: DIN EN 50525-2-21 / DIN VDE 0282-10
- Hidrolízisállóság: DIN EN 50525-2-21
- Olajállóság: DIN EN 60811-2-1
- Jóváhagyások és bizonyítványok
- UL jóváhagyás: AWM STYLE 20549 80°C 300V AWM IA/B 80°C 300V FT2 (kábel)
- UL fájlszám: E231213
- környezeti feltételek függvényében
- Környezeti hőmérséklet
- Csatlakozó: -40 ... 90 °C (-40 ... 194 °F)
- Kábel, fix: -40 ... 80 °C (-40 ... 176 °F)
- Kábel, rugalmas: -25 ... 80 °C (-13 ... 176 °F)
- Szennyezési fok: 3
- Mechanikai adatok
- Csatlakozók
- Meghúzási nyomaték: 0,6 Nm
- Rezgésvédelem: elérhető
- Szerszámszerelés: Hosszirányú recés és hatlapú anya SW = 14 mm
- Párzási ciklusok: min 100
- Védettségi fokozat: IP68 / IP69
- Kábel: IEC/EN 60228 (DIN VDE 0295) 6. osztály szerint
- A tok átmérője: 4,3 mm
- Hajlítási sugár:> 10 x kábelátmérő, mozgó |> 5 x kábelátmérő, fixen telepítve
- Kabát szoros illeszkedés: max. 50 N / 300 mm
- Köpeny színe: fekete (hasonló a RAL 7021-hez)
- Magok száma: 4
- Vezeték keresztmetszete: 0,34 mm 2
- Vezeték színe: Drót 1: barna | 2. vezeték: fehér | 3. vezeték: kék | 4. vezeték: fekete
- Magszerkezet: 42 x 0,1 mm Ø
- Hossz: 5m
- Kábel rövidítése: Li 9Y 11YM 4 x 0,34
- Vontatási lánc alkalmassága
- Húzási lánc ciklusok: min.10000000
- Haladási sebesség: max.3 m/s
- Utazási távolság: max.10 m
- Gyorsulás: 10m/s max 2
- Torziós ciklusok: min.10000000
- Torziós feszültség: ±360°/m
- Anyag
- LABS szabadság: igen
- Halogénmentes: igen
- Csatlakozók
- Csavaros csatlakozás: présöntvény cink, nikkelezett
- Markolattest: TPU, fekete
- Tömítés: FKM
- Érintkezési felület: Au
- Gyúlékonyság V-2
- kábellel
- Köpeny: poliéter alapú PUR
- Magszigetelés: PP
- Sósvízállóság: igen
- Olajellenállás: igen
- Mikroba rezisztencia: igen
- Hidrolízis ellenállás: igen
- Gyúlékonyság FT2
