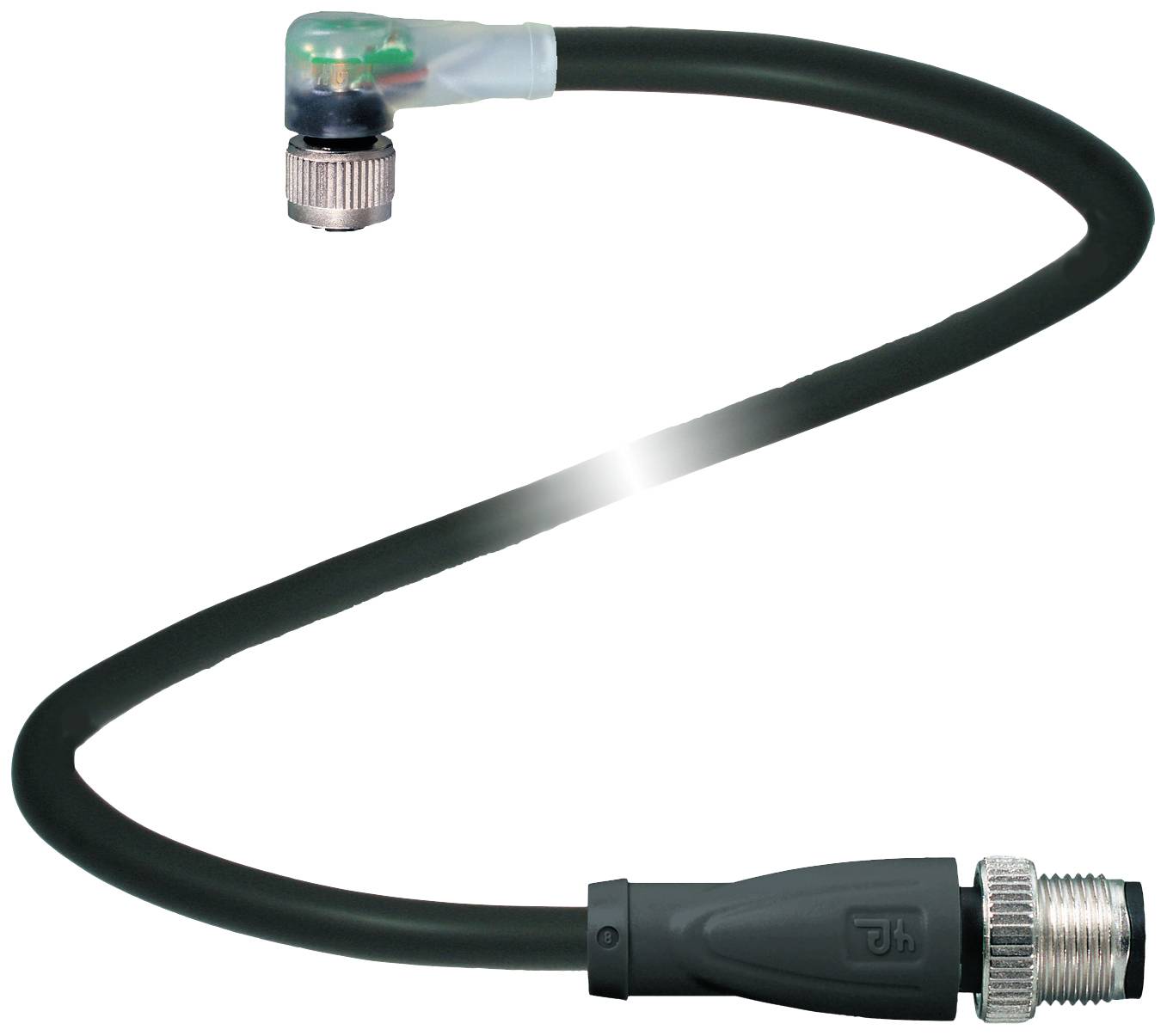

Pepperl+Fuchs 70114917 Érzékelő-/működtető összekötő, konfekcionált M8 x 1 0.6 m Pólusszám: 3, 3 1 db
Termék típus
Érzékelő-/működtető összekötő, konfekcionált
Csatlakozó oldal, A
M8 alj, hajlított
Csatlakozó oldal, B
M12 dugó, egyenes
Pólusszám
3
3
Kábelhossz
0.6 m
Adatlap (PDF)
EAN:
Gyártól szám:
Rendelési szám:
Szám
Összesen (14 990 Ft / Darab)
14 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Műszaki adatok
- Gyártói szám
V3-WM-E2-BK2M-PUR-U-V11-G
- Termék típus
Érzékelő-/működtető összekötő, konfekcionált
- Csatlakozó oldal, A
M8 alj, hajlított
- Csatlakozó oldal, B
M12 dugó, egyenes
- Pólusszám
3
3
- Kábelhossz
0.6 m
- Kabát anyag
PUR
- Névleges feszültség
24 V/DC
- Névleges áram
4 A
- Névleges áramerősség, kerekítve
4 A
- Csatlakozó keresztmetszet (max.)
0.34 mm²
- Külső Ø
4.3 mm
- Vezeték keresztmetszet (érzékelő-/működtető bekötés)
0.34 mm²
- Csatlakozó
M8 alj
- Csatlakozó oldali menet típus
M8 x 1
- Kódolás
A
- Érintkezőanyag
Au
- Érintkező felület
Au
IP67
IP68
IP69
- Jellemzők
Vonólánccal használható
- Hőmérséklet (min.)
-40 °C
- Hőmérséklet (max.)
90 °C
- Rögzítés
Csavaros zár
- Gyártói szám
70114917
- Tartalom
1 db
- Ø (kábel tartóval)
4.3 mm
- Vezeték nélküli töltő funkció
Nem
- Kábel Ø
0,34 mm²
- UKCA
nem jellemző
Dokumentumok és letöltések
Adatlap
Adatlap 2631562 Pepperl+Fuchs 70114917 Érzékelő-/működtető összekötő, konfekcionált M8 x 1 0.6 m Pólusszám: 3, 3 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2631562 Pepperl+Fuchs 70114917 Érzékelő-/működtető összekötő, konfekcionált M8 x 1 0.6 m Pólusszám: 3, 3 1 db
Leírás
Csatlakozókábel M8 aljzat ferde A-kódolású LED 3 tűs; M12 csatlakozón egyenes A-kódolt 3 tűs, PUR kábel; fekete, UL-jóváhagyással, húzóláncokhoz alkalmas,; torzióra alkalmas; Hossz: 0,6m
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Kivitel
- Általános adatok
- csatlakozó 1
- Csatlakozás: aljzat
- Kivitel: M8
- Hajlított kivitel
- Zárás: csavaros csatlakozás
- Pólusok száma: 3
- Kódolás: A-kódos
- csatlakozó 2
- Csatlakozás: dugó
- Kivitel: M12
- Változat: egyenes
- Zárás: csavaros csatlakozás
- Pólusok száma: 3
- Kódolás: A-kódos
- UL fájlszám: E231213
- Indikátorok/vezérlők
- LED zöld: működési kijelző
- Sárga LED: 4 tűs funkció kijelző
- Elektromos adatok
- Üzemi feszültség: max. 24 V DC -20% / +25%
- Üzemelési áram: max. 4 A
- Megfelelőségi nyilatkozat
- Védettségi fokozat: EN 60529
- Dugós csatlakozás: M8 x 1 csatlakozó: IEC 61076-2-104 | M12 x 1 csatlakozó: IEC 61076-2-101
- Gyúlékonyság: UL 1581; EN 60332-2-2
- Halogénmentes: IEC 60754-1
- Jóváhagyások és bizonyítványok
- UL jóváhagyás: AWM STYLE 20549 AWM I/II A/B 80°C 300V FT2 (kábel)
- környezeti feltételek függvényében
- Környezeti hőmérséklet
- Csatlakozó: -40 ... 90 °C (-40 ... 194 °F)
- Kábel, fix: -40 ... 80 °C (-40 ... 176 °F)
- Kábel, rugalmas: -20 ... 80 °C (-4 ... 176 °F)
- Szennyezési fok: 3
- Mechanikai adatok
- csatlakozó 1
- Meghúzási nyomaték: 0,4 Nm
- Rezgésvédelem: elérhető
- Szerszámszerelés: Hosszirányú recés
- Párzási ciklusok: min 100
- Védelmi típus: IP67
- csatlakozó 2
- Meghúzási nyomaték: 0,6 Nm
- Rezgésvédelem: elérhető
- Szerszámszerelés: Hosszirányú recés
- Párzási ciklusok: min 100
- Védettségi fokozat: IP67 / IP68 / IP69
- Kábel: IEC/EN 60228 (DIN VDE 0295) 6. osztály szerint
- A tok átmérője: 4,3 mm
- Hajlítási sugár:> 10 x kábelátmérő, mozgó |> 5 x kábelátmérő, fixen telepítve
- Kabát szoros illeszkedés: max. 80 N / 300 mm
- Köpeny színe: fekete (hasonló a RAL 9005-höz)
- Magok száma: 3
- Vezeték keresztmetszete: 0,34 mm 2
- Vezeték színe: Drót 1: barna | 3. vezeték: kék | 4. vezeték: fekete
- Magszerkezet: 42 x 0,1 mm Ø
- Hossz: 0,6 m
- Kábel rövidítése: Li 9Y 11Y 3 x 0,34
- Vontatási lánc alkalmassága
- Húzási lánc ciklusok: min.5000000
- Haladási sebesség: max.3,3 m/s
- Utazási távolság: max 5 m
- Gyorsulás: max.5 m/s 2
- Torziós ciklusok: min 1 000 000
- Torziós feszültség: ±180°/m
- Anyag
- LABS szabadság: igen
- Halogénmentes: igen
- Csatlakozók
- Csavaros csatlakozás: présöntvény cink, nikkelezett
- Markolattest: TPU, átlátszó/fekete
- Érintkezési felület: Au
- Gyúlékonyság V-2
- kábellel
- Köpeny: poliéter alapú PUR
- Magszigetelés: PP
- UV-állóság: igen
- Vegyszerállóság: jó
- Olajellenállás: igen
- Hűtő-kenőanyag ellenállás: igen
- Mikroba rezisztencia: igen
- Hidrolízis ellenállás: igen
- Gyúlékonyság FT2
