Pepperl+Fuchs 70134556 Érzékelő-/működtető összekötő, konfekcionált M12 x 1 80 m Pólusszám: 4, 8 1 db
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
Érzékelő-/működtető összekötő, konfekcionált
Dugó szabvány
Ethernet
Csatlakozó oldal, A
M12 dugó, egyenes
Csatlakozó oldal, B
RJ45 dugó
Pólusszám
4
8
Adatlap (PDF)
Szám
Összesen (200 780 Ft / Darab)
200 780 Ft
ÁFA nélkül
14 napos visszavételi garancia
Műszaki adatok
- Gyártói szám
V1SD-G-GN80M-PUR-E1S-V45-G
- Termék típus
Érzékelő-/működtető összekötő, konfekcionált
- Dugó szabvány
Ethernet
- Csatlakozó oldal, A
M12 dugó, egyenes
- Csatlakozó oldal, B
RJ45 dugó
- Pólusszám
4
8
- Kábelhossz
80 m
- Kabát anyag
PUR
- Névleges feszültség
60 V/DC
- Csatlakozó keresztmetszet (max.)
0.34 mm²
- Külső Ø
6 mm
- Vezeték keresztmetszet (érzékelő-/működtető bekötés)
0.34 mm²
- Csatlakozó
M12 dugó
- Gyártói szín
RAL 6018 (sárgászöld)
- Csatlakozó oldali menet típus
M12 x 1
- Kódolás
D
- Érintkezőanyag
Au
- Érintkező felület
Au
- Keresztmetszet (max.)
0.34 mm²
IP68
IP69
IP20
- Jellemzők
Árnyékolt
- Hőmérséklet (min.)
-40 °C
- Hőmérséklet (max.)
90 °C
- Rögzítés
Csavaros zár
- Gyártói szám
70134556
- Tartalom
1 db
- Ø (kábel tartóval)
6 mm
- Kábel Ø (max.)
6 mm
- Kábel átmérő tartomány
6 mm (max)
- Vezeték nélküli töltő funkció
Nem
- Kábel Ø
0,34 mm²
- UKCA
nem jellemző
Dokumentumok és letöltések
Adatlap
Adatlap 2630848 Pepperl+Fuchs 70134556 Érzékelő-/működtető összekötő, konfekcionált M12 x 1 80 m Pólusszám: 4, 8 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2630848 Pepperl+Fuchs 70134556 Érzékelő-/működtető összekötő, konfekcionált M12 x 1 80 m Pólusszám: 4, 8 1 db
Leírás

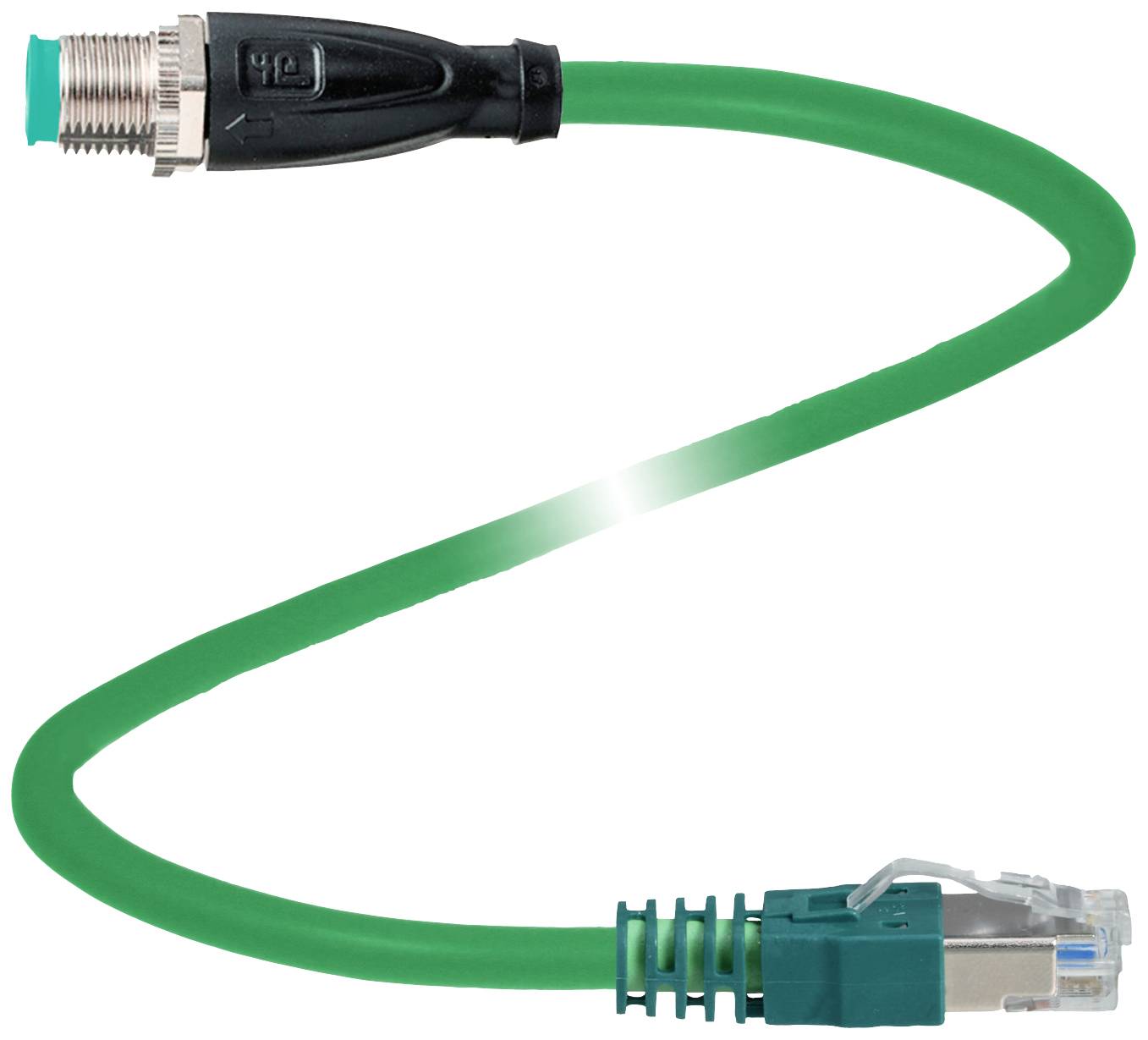

Buszkábel Ethernet M12 csatlakozó egyenes D-kódolású RJ45-re; Ethernet kódolású, 4 tűs, PUR kábel, zöld, Cat5e,; árnyékolt, UL-jóváhagyással, alkalmas húzóláncokhoz; Hossza: 80m
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Kivitel
- Általános adatok
- csatlakozó 1
- Csatlakozás: dugó
- Kivitel: M12
- Változat: egyenes
- Zárás: csavaros csatlakozás
- Pólusok száma: 4
- Kódolás: D-kódolt
- csatlakozó 2
- Csatlakozás: dugó
- Kivitel: RJ45
- Változat: egyenes
- Retesz: Bepattanó retesz
- Pólusok száma: 8
- Kódolás: EtherNet/IP/PROFINET
- Elektromos adatok
- Üzemi feszültség: Max 48VAC / 60VDC
- Megfelelőségi nyilatkozat
- Védettségi fokozat: EN 60529
- Dugaszolható csatlakozás: M12 x 1 csatlakozó: IEC 61076-2-101 | RJ45 csatlakozó: IEC 60603-7
- Alkatrészkategória: CAT5 (IEC 11801) , CAT5e (IEC 61156-6)
- Gyúlékonyság: IEC 60332-1-2 / UL 2556
- környezeti feltételek függvényében
- Környezeti hőmérséklet
- 1. csatlakozó: -40... 90 °C (-40 ... 194 °F)
- Kábel, fix: -30 ... 70 °C (-22 ... 158 °F)
- Kábel, rugalmas: -20 ... 70 °C (-4 ... 158 °F)
- Mechanikai adatok
- csatlakozó 1
- Meghúzási nyomaték: 0,6 Nm
- Rezgésvédelem: elérhető
- Szerszámszerelés: Hosszirányú recés és hatlapú anya SW = 14 mm
- Párzási ciklusok: min 100
- Árnyékolás: Az árnyékolás csavaros csatlakozásra helyezve
- Védettségi fokozat: IP68 / IP69
- csatlakozó 2
- Rezgésvédelem: elérhető
- Párzási ciklusok: min 100
- Árnyékolás: a csatlakozóhoz csatlakoztatott árnyékolás
- Védelmi típus: IP20
- Kábel: IEC/EN 60228 (DIN VDE 0295) 5. osztály szerint
- Köpeny átmérője: 6 mm
- Hajlítási sugár:> 10 x kábelátmérő, mozgó |> 8 x kábelátmérő, fixen telepítve
- Kabát szoros illeszkedés: max. 60 N / 100 mm
- Köpeny színe: zöld (hasonló a RAL 6018-hoz)
- Magok száma: 4
- Vezeték keresztmetszete: 0,34 mm 2 / 22 AWG
- mag színe: mag 1-1: sárga | 2-3 vezeték: fehér | vezeték 3-2: narancssárga | 4-6. mag: kék
- Magszerkezet: 7 x 0,254 mm Ø | páronként összecsavarva egy csillagnégyest alkotnak
- Ernyő: alumínium laminált poliészter fólia | Cu fonat, ónozott
- Hossz: 80 m
- Vontatási lánc alkalmassága
- Húzási lánc ciklusok: max. 1000000
- Haladási sebesség: max.3 m/s
- Utazási távolság: max.5 m
- Gyorsulás: max.2 m/s 2 anyag
- LABS szabadság: igen
- Halogénmentes: igen
- csatlakozó 1
- Csavaros csatlakozás: présöntvény horganyzott, nikkelezett
- Markolattest: TPU, fekete
- Érintkezési felület: Au
- Gyúlékonyság V-2
- csatlakozó 2
- Markolattest: PA, zöld
- Gyúlékonyság V-0
- kábellel
- Köpeny: poliéter alapú PUR
- Magszigetelés: PP
- Gyúlékonyság FT2
