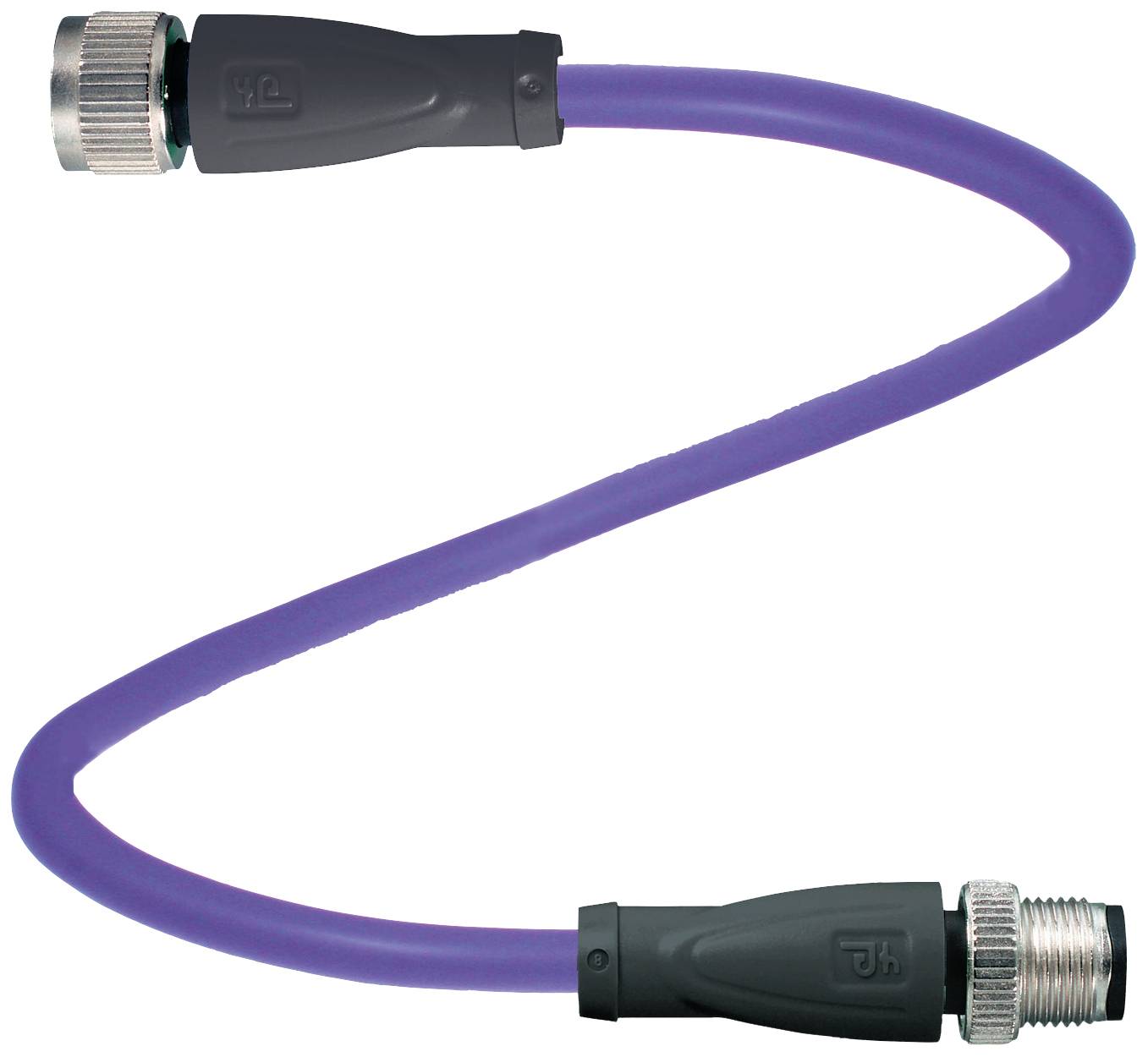

Pepperl+Fuchs 70135617 Érzékelő-/működtető összekötő, konfekcionált M12 x 1 0.5 m Pólusszám: 5, 5 1 db
Termék típus
Érzékelő-/működtető összekötő, konfekcionált
Csatlakozó oldal, A
M12 alj, egyenes
Csatlakozó oldal, B
M12 dugó, egyenes
Pólusszám
5
5
Kábelhossz
0.5 m
Adatlap (PDF)
EAN:
Gyártól szám:
Rendelési szám:
Szám
Összesen (23 990 Ft / Darab)
23 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Műszaki adatok
- Gyártói szám
V15-G-VT0,5M-PUR-U/CAN-V15-G
- Termék típus
Érzékelő-/működtető összekötő, konfekcionált
- Csatlakozó oldal, A
M12 alj, egyenes
- Csatlakozó oldal, B
M12 dugó, egyenes
- Pólusszám
5
5
- Kábelhossz
0.5 m
- Kabát anyag
PUR
- Névleges feszültség
60 V/DC
- Névleges áram
4 A
- Névleges áramerősség, kerekítve
4 A
- Csatlakozó keresztmetszet (max.)
0.34 mm²
- Külső Ø
6.1 mm
- Vezeték keresztmetszet (érzékelő-/működtető bekötés)
0.34 mm²
- Csatlakozó
M12 alj
- Csatlakozó oldali menet típus
M12 x 1
- Kábelcsatlakozó és szerelési menet típus
M12 x 1
- Kódolás
A
- Érintkezőanyag
Arany
- Érintkező felület
Arany
- Keresztmetszet (max.)
0.34 mm²
- Q (min.)
0.34 mm²
IP67
IP68
IP69
- Jellemzők
Vonólánccal használható
- Hőmérséklet (min.)
-25 °C
- Hőmérséklet (max.)
90 °C
- Rögzítés
Csavaros zár
- Gyártói szám
70135617
- Tartalom
1 db
- Ø (kábel tartóval)
6.1 mm
- Kábel Ø (max.)
6.1 mm
- Kábel átmérő tartomány
6.1 mm (max)
- Vezeték nélküli töltő funkció
Nem
- Kábel Ø
0,34 mm²
- UKCA
nem jellemző
Dokumentumok és letöltések
Adatlap
Adatlap 2630854 Pepperl+Fuchs 70135617 Érzékelő-/működtető összekötő, konfekcionált M12 x 1 0.5 m Pólusszám: 5, 5 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2630854 Pepperl+Fuchs 70135617 Érzékelő-/működtető összekötő, konfekcionált M12 x 1 0.5 m Pólusszám: 5, 5 1 db
Leírás
Buszkábel DeviceNet/CANOpen M12 aljzat egyenesen; M12 csatlakozó egyenes A-kódos, 5 tűs, PUR kábel lila; árnyékolt, UL-jóváhagyással, vonóláncokhoz alkalmas,; sós vízálló; Hossz: 0,5m
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Kivitel
- Általános adatok
- csatlakozó 1
- Csatlakozás: aljzat
- Kivitel: M12
- Változat: egyenes
- Zárás: csavaros csatlakozás
- Pólusok száma: 5
- Kódolás: A-kódos
- csatlakozó 2
- Csatlakozás: dugó
- Kivitel: M12
- Változat: egyenes
- Zárás: csavaros csatlakozás
- Pólusok száma: 5
- Kódolás: A-kódos
- UL fájlszám: E231213
- Elektromos adatok
- Üzemi feszültség: Max 48VAC / 60VDC
- Üzemelési áram: max. 4 A
- Megfelelőségi nyilatkozat
- Védettségi fokozat: EN 60529
- Csatlakozó: M12 x 1 csatlakozó: IEC 61076-2-101
- Gyúlékonyság: UL 2556, IEC 60332-1-2
- Halogénmentes: IEC 60754-1
- Vegyszerállóság: DIN EN 60811-2-1
- Olajállóság: DIN EN 60811-2-1
- Jóváhagyások és bizonyítványok
- UL jóváhagyás: CMX listán (kábel)
- környezeti feltételek függvényében
- Környezeti hőmérséklet
- Csatlakozó: -25 ... 90 °C (-13 ... 194 °F)
- Kábel, fix: -20 ... 80 °C (-4 ... 176 °F)
- Kábel, rugalmas: -20 ... 80 °C (-4 ... 176 °F)
- Szennyezési fok: 3
- Mechanikai adatok
- Csatlakozók
- Meghúzási nyomaték: 0,6 Nm
- Rezgésvédelem: elérhető
- Szerszámszerelés: Hosszirányú recés
- Párzási ciklusok: min 100
- Árnyékolás: az 1-es érintkezőhöz csatlakoztatott árnyékolás és csavaros csatlakozás
- Védettség: IP67 / IP68 / IP69
- Kábel: IEC/EN 60228 (DIN VDE 0295) 5. osztály szerint
- Köpeny átmérője: 6,1 mm
- Hajlítási sugár:> 8 x kábelátmérő, mozgó |> 4 x kábelátmérő, fixen telepítve
- Kabát szoros illeszkedés: max. 60 N / 100 mm
- Köpeny színe: lila (hasonló a RAL 4001-hez)
- Magok száma: 4
- Vezeték keresztmetszete: 0,34 mm 2
- mag színe: mag 1: piros | 2. vezeték: fekete | 3. vezeték: fehér | 4. mag: kék
- Magszerkezet: 7 x 0,254 mm Ø | páronként összecsavarva egy csillagnégyest alkotnak
- Pajzs: Cu fonat, ónozott, 80%-os fedés
- Hossz: 0,5 m
- Kábel rövidítése: Li 9Y 11Y 4 x 0,34
- Vontatási lánc alkalmassága
- Húzási lánc ciklusok: min. 3000000
- Haladási sebesség: max.2,5 m/s
- Gyorsulás: 12m/s max 2 anyag
- Halogénmentes: igen
- Csatlakozók
- Csavaros csatlakozás: présöntvény horganyzott, nikkelezett
- Markolattest: TPU, fekete
- Érintkezési felület: Au
- Gyúlékonyság V-2
- kábellel
- Köpeny: poliéter alapú PUR
- Magszigetelés: PP
- Sósvízállóság: igen
- Olajellenállás: igen
- Mikroba rezisztencia: igen
- Hidrolízis ellenállás: igen
- Gyúlékonyság VW-1
