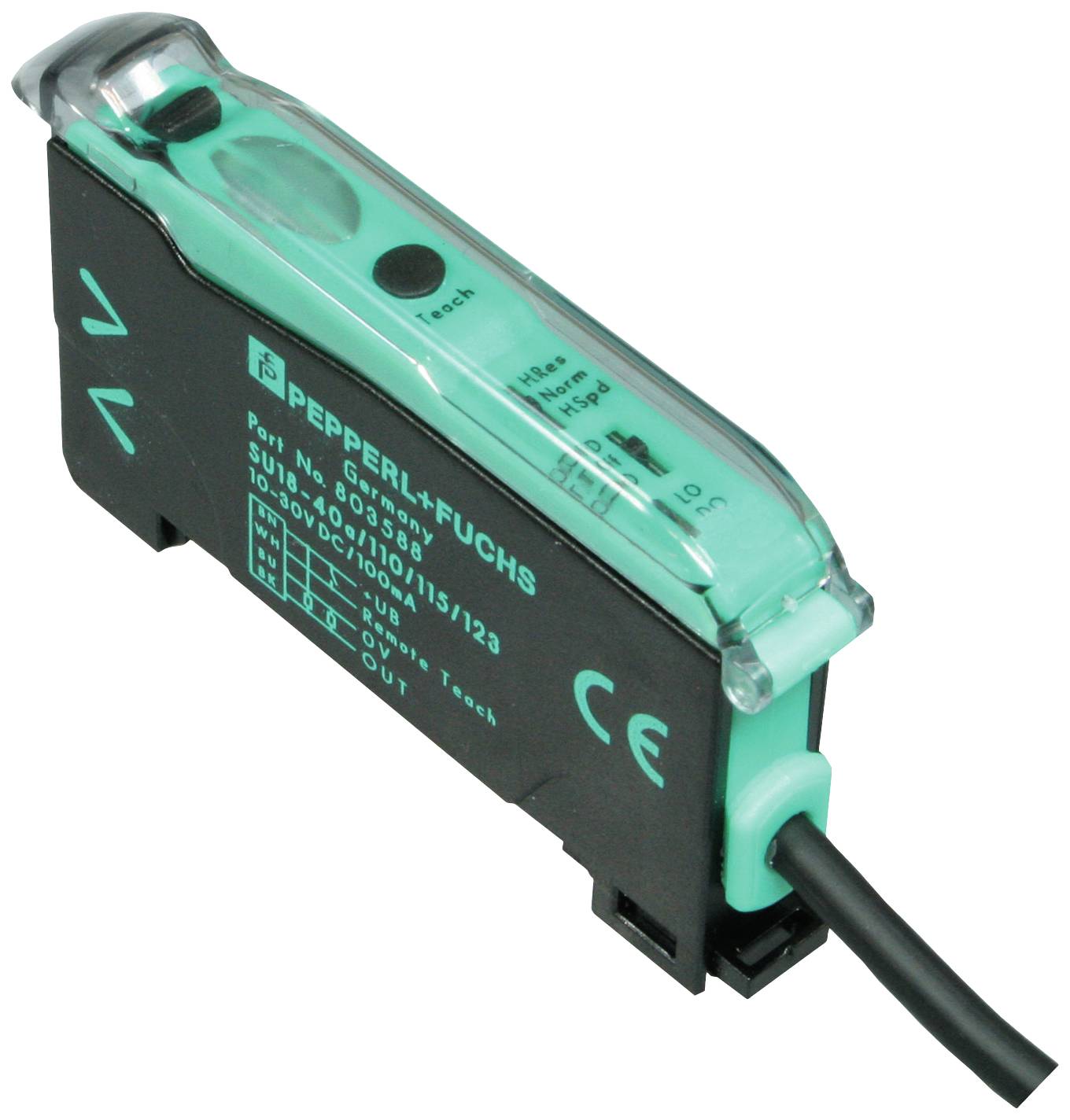

Pepperl+Fuchs 803586 SU18-40a/110/115/126a Fényvezető érzékelő 1 db (H x Sz x Ma) 62.3 x 9 x 34.5 mm
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
Fényvezető érzékelő
Üzemi feszültség (min.)
10 V/DC
Max. üzemi feszültség
30 V/DC
Gyártói szám
SU18-40a/110/115/126a
Tartalom
1 db
Adatlap (PDF)
Szám
Összesen (66 134 Ft / Darab)
66 134 Ft
ÁFA nélkül
Műszaki adatok
- Termék típus
Fényvezető érzékelő
- Gyártói szám
SU18-40a/110/115/126a
- Tartalom
1 db
- Üzemi feszültség (min.)
10 V/DC
- Max. üzemi feszültség
30 V/DC
- Üzemi feszültség
10 - 30 V/DC
- Kapcsolási feszültség (max.)
30 V/DC
- Max. kapcsolási áram
100 mA
- Csatlakozó
Kábel, nyílt véggel
IP50
- Hossz
62.3 mm
- Szélesség
9 mm
- Magasság
34.5 mm
- Méret
(H x Sz x Ma) 62.3 x 9 x 34.5 mm
- Vezeték nélküli töltő funkció
Nem
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 2627293 Pepperl+Fuchs 803586 SU18-40a/110/115/126a Fényvezető érzékelő 1 db (H x Sz x Ma) 62.3 x 9 x 34.5 mm
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2627293 Pepperl+Fuchs 803586 SU18-40a/110/115/126a Fényvezető érzékelő 1 db (H x Sz x Ma) 62.3 x 9 x 34.5 mm
Leírás
Letapogatási tartomány: 150 mm-ig (KLR-C02-2,2-2,0-K146), fényforrás: LED, fény típusa: piros, váltakozó fény, 660 nm, jelkimenet: 1 push-pull kimenet NPN/ PNP, zárlatbiztos, kapcsolási mód: világos/sötét kapcsolás, kapcsolható, csatlakozás: 2 m kábel, 4 x 0,14 mm2, PVC, üzemi feszültség: 10 ... 30 V DC, környezeti hőmérséklet: -10 ... 55 °C (14 ... 131 °F-on)
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Kivitel
- Általános adatok
- Szkennelési tartomány: akár 150 mm (KLR-C02-2.2-2.0-K146)
- Tartomány: 450 mm-ig (KLE-C01-2.2-2.0-K116)
- Fénykibocsátó: LED
- Fény típusa: piros, váltakozó fény, 660 nm
- Külső fény határértéke: 10000 lux
- Funkcionális biztonsági jellemzők
- MTTF azaz : 690 a
- Élettartam (T M ): 20 a
- Diagnosztikai lefedettség (DC): 0%
- Indikátorok/vezérlők
- Működési kijelző: zöld LED, statikusan világít, be van kapcsolva, alacsony feszültségű kijelző: zöld LED villog (kb. 0,8 Hz), rövidzárlat: zölden villog (kb. 4 Hz)
- Funkciókijelző: sárga LED: statikusan világító kapcsolási állapot, villog, ha a funkcionális tartalék alul van
- Kezelőelemek: betanító gomb | Tolókapcsoló 2 állás: világos/sötét kapcsolás | Tolókapcsoló 3 állásban: időzítő funkciók - időzítő kikapcsolva, BE késleltetés 40 ms, KI késleltetés 40 ms | Tolókapcsoló 3 állás: üzemmód - normál, nagy kapcsolási sebesség, nagy felbontás
- Elektromos adatok
- Üzemi feszültség: 10... 30VDC
- hullámzás: 10%
- Üresjárati áram: ≤30mA
- Kimenet
- Meghibásodás előtti kimenet: 1 push-pull kimenet NPN/PNP, rövidzárlatbiztos
- Kapcsolási mód: világos/sötét kapcsolás, kapcsolható
- Jelkimenet: 1 push-pull kimenet NPN/PNP, rövidzárlatbiztos
- Kapcsolási feszültség: max 30 V DC
- Kapcsolóáram: max 100 mA, ellenállásos terhelés
- Feszültségesés: ≤ 2 V DC 100 mA-nél ; ≤ 0,7 V 10 mA-nél
- Kapcsolási frekvencia: normál üzemmód: 3 kHz, nagy sebességű üzemmód: 6 kHz, nagy felbontás: 500 Hz
- Válaszidő: normál mód: 160 µs, nagy sebességű mód: 80 µs, nagy felbontás: 1 ms
- Ismétlési pontosság: a beállított szkennelési tartomány ≤ 0,5%-a
- Szabványoknak és irányelveknek való megfelelés
- Szabványoknak való megfelelés
- Termékszabvány: EN 60947-5-2:2007 | IEC 60947-5-2:2007
- Jóváhagyások és bizonyítványok
- UL jóváhagyás: cULus Listed, 2. osztályú tápforrás, 1. típusú ház
- CCC jóváhagyás: A ≤36 V maximális üzemi feszültségű termékek nem igényelnek jóváhagyást, ezért nem rendelkeznek CCC címkével.
- környezeti feltételek függvényében
- Környezeti hőmérséklet: -10 ... 55 °C (14 ... 131 °F-on)
- Tárolási hőmérséklet: -20 ... 70 °C (-4 ... 158 °F)
- Mechanikai adatok
- Tok szélessége: 9 mm
- Ház magasság: 34,5 mm
- Doboz mélység: 62,3 mm
- Védettség: IP50
- Csatlakozás: 2 m kábel, 4 x 0,14 mm 2 , PVC
- Anyag
- Ház: PC
- Súly................................................... 45 g
