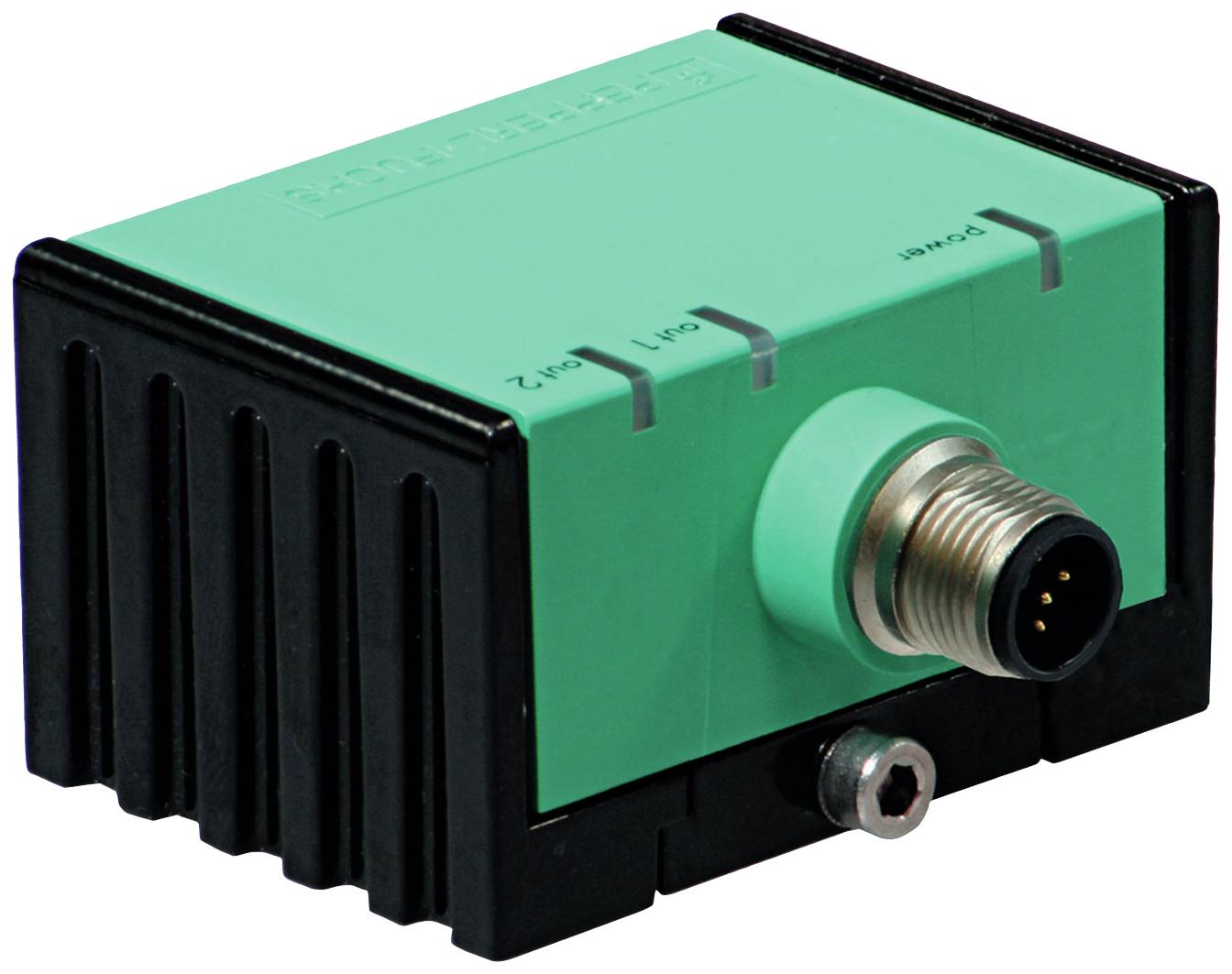

Pepperl+Fuchs Dőlés érzékelő INY060D-F99-2I2E2-V17 241157 M12 dugó M12, 8 pólusú
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
Dőlés érzékelő
Max. üzemi feszültség
30 V/DC
Kimenetek
PNP, záró
Csatlakozó
M12, 8 pólusú
Védelmi típus
IP68
IP69K
Adatlap (PDF)
Szám
Összesen (202 354 Ft / Darab)
202 354 Ft
ÁFA nélkül
14 napos visszavételi garancia
Műszaki adatok
- Termék típus
Dőlés érzékelő
- Gyártói szám
INY060D-F99-2I2E2-V17
- Üzemi feszültség (min.)
10 V/DC
- Max. üzemi feszültség
30 V/DC
- Üzemi feszültség
10 - 30 V/DC
- Üzemáram
100 mA
- Felbontás
0.02°
- Tengelyek száma
2
- Kimenetek
PNP, záró
- Kimenő jel (min.)
4 mA
- Kimenő jel (max.)
20 mA
- Pontosság ±
0.2°
- Csatlakozó
M12, 8 pólusú
- Ház anyaga
PA
- Jellemzők
LED-es jelző
- Csatlakozók
M12 dugó
- Hőmérséklet (min.)
-40 °C
- Hőmérséklet (max.)
85 °C
IP68
IP69K
- Tartalom
1 db
- Vezeték nélküli töltő funkció
Nem
- UKCA
nem jellemző
Dokumentumok és letöltések
Adatlap
Adatlap 2629152 Pepperl+Fuchs Dőlés érzékelő INY060D-F99-2I2E2-V17 241157 M12 dugó M12, 8 pólusú
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2629152 Pepperl+Fuchs Dőlés érzékelő INY060D-F99-2I2E2-V17 241157 M12 dugó M12, 8 pólusú
Leírás
Mérési tartomány: -30 ... 30 °, üzemi feszültség: 10 ... 30 V DC, kimenet típusa: 2 kapcsolókimenet pnp, alaphelyzetben nyitott, fordított polaritás védett, rövidzárlatbiztos, kimenet típusa: 2 áramkimenet 4 ... 20 mA (1 kimenet tengelyenként), csatlakozás típusa: készülék csatlakozó M12 x 1, 8 tűs
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Kivitel
- Általános adatok
- Típus: dőlésérzékelő, 2 tengelyes
- Mérési tartomány: -30 ... 30°
- Abszolút pontosság: ≤±0,2°
- Válaszkésleltetés: ≤ 25 ms
- Felbontás: ≤0,02°
- Ismételhetőség: ≤±0,04°
- Hőmérséklet hatása: ≤0,004°/K
- Funkcionális biztonsági jellemzők
- MTTF azaz : 304 a
- Élettartam (T M ): 20 a
- Diagnosztikai lefedettség (DC): 0%
- Indikátorok/vezérlők
- Működési kijelző: LED, zöld
- Kapcsolási állapot: 2 LED sárga: kapcsolási állapot (kimenetenként)
- Elektromos adatok
- Üzemi feszültség: 10... 30VDC
- Üresjárati áram: ≤25mA
- Készenléti késleltetés: ≤ 200 ms
- Kapcsolókimenet
- Kimenet típusa: 2 kapcsolókimenet pnp, alaphelyzetben nyitott, fordított polaritás védett, rövidzárlatbiztos
- Üzemi áram: ≤100mA
- Feszültségesés: ≤ 3V
- Analóg kimenet
- Kimenet típusa: 2 áramkimenet 4 ... 20mA | (1 kimenet minden tengelyhez)
- Terhelési ellenállás: 0 ... 200Ω az U-nál B = 10... 18V | 0 ... 500Ω az U-nál B = 18... 30 V
- Szabványoknak és irányelveknek való megfelelés
- Szabványoknak való megfelelés
- Ütés- és ütésállóság: 100 G a DIN EN 60068-2-27 szerint
- Szabványok: EN 60947-5-2:2007 | IEC 60947-5-2:2007
- Jóváhagyások és bizonyítványok
- UL-jóváhagyás: cULus Listed, 2. osztályú áramforrás
- környezeti feltételek függvényében
- Környezeti hőmérséklet: -40 ... 85 °C (-40 ... 185 °F-on)
- Tárolási hőmérséklet: -40 ... 85 °C (-40 ... 185 °F-on)
- Mechanikai adatok
- Csatlakozás típusa: készülékcsatlakozó M12 x 1, 8 tűs
- Ház anyaga: PA
- Védettség: IP68 / IP69K
- Súly: 240 g
- Gyári beállítások
- Analóg kimenet (X): -30 ° ... 30°
- Analóg kimenet (Y): -30 ° ... 30°
- Kapcsolási kimenet (X): -30 ° ... 30°
- Kapcsolási kimenet (Y): -30 ° ... 30°
