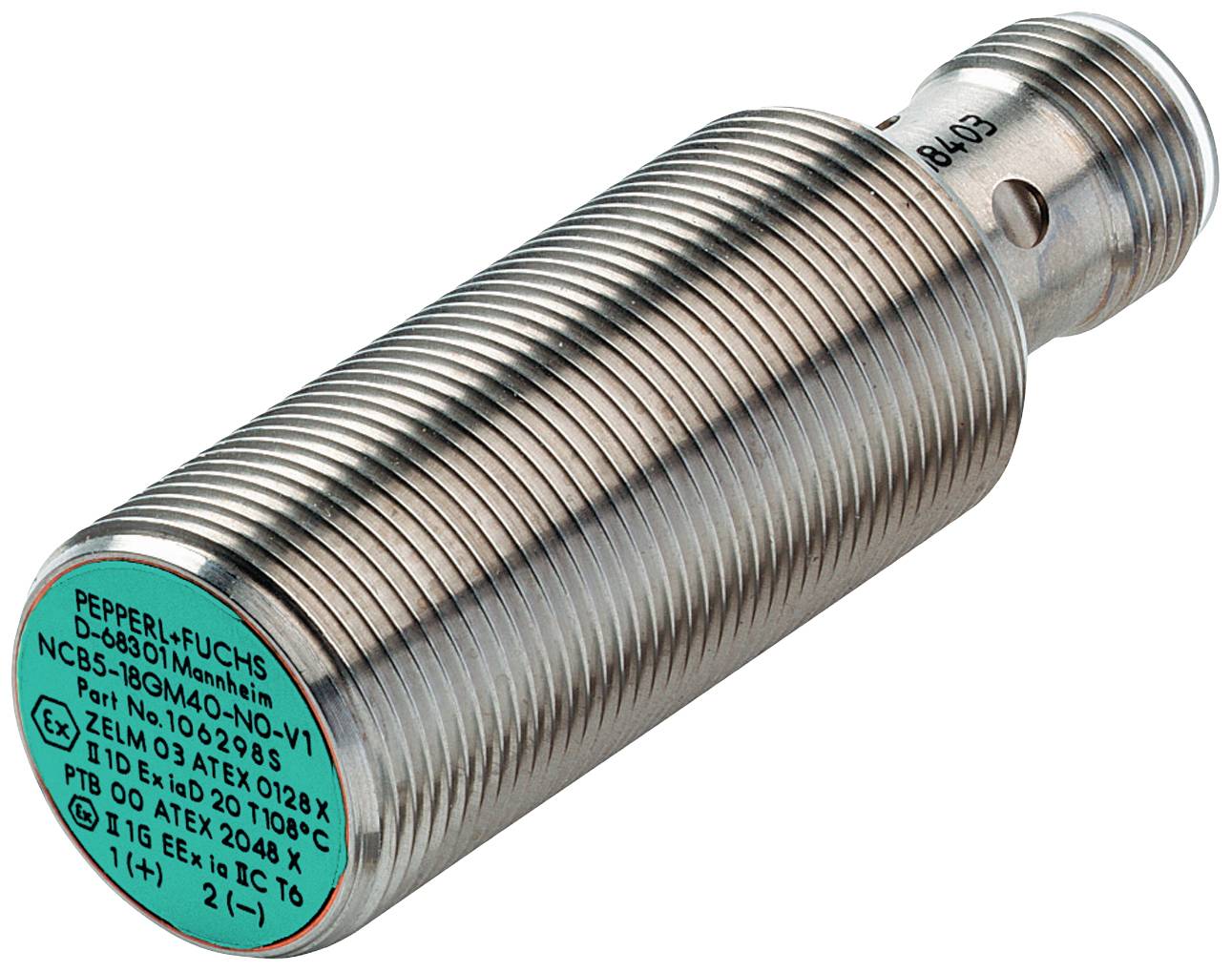

Pepperl+Fuchs Érzékelő Induktív NCB5-18GM40-N0-V1 70133057 M18 Síkba építhető NAMUR (Ø x H) 18 mm x 55 mm
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
Érzékelő
Max. üzemi feszültség
8.2 V
Érintkező típus
1 nyitó
Kapcsolási távolság (max.)
5 mm
Kimenetek
NAMUR
Adatlap (PDF)
Szám
Összesen (31 488 Ft / Darab)
31 488 Ft
ÁFA nélkül
14 napos visszavételi garancia
Műszaki adatok
- Termék típus
Érzékelő
- Gyártói szám
NCB5-18GM40-N0-V1
- Max. üzemi feszültség
8.2 V
- Üzemi feszültség
8.2 V (max)
- Érintkező típus
1 nyitó
- Kapcsolási távolság (max.)
5 mm
- Kimenetek
NAMUR
- Ház anyaga
Nemesacél V2A
- Kivitel
Induktív
- Anyagjellemző
Rozsdamentes
- Beépítési mód
Síkba építhető
- Méret
M18
- Csatlakozó
Csatlakozódugó
- Jellemzők
LED-es jelző
- Hőmérséklet (min.)
-25 °C
- Hőmérséklet (max.)
100 °C
IP66
IP67
- Hossz
55 mm
- Átmérő
18 mm
- Méret
(Ø x H) 18 mm x 55 mm
- Tartalom
1 db
- Vezeték nélküli töltő funkció
Nem
- Kapcsolási frekvencia
400 Hz
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 2628137 Pepperl+Fuchs Érzékelő Induktív NCB5-18GM40-N0-V1 70133057 M18 Síkba építhető NAMUR (Ø x H) 18 mm x 55 mm
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2628137 Pepperl+Fuchs Érzékelő Induktív NCB5-18GM40-N0-V1 70133057 M18 Síkba építhető NAMUR (Ø x H) 18 mm x 55 mm
Leírás
Csatlakozás: 2 vezetékes
Alkalmazás-specifikus tulajdonságok: kiterjesztett hőmérséklet-tartomány
Kimenet típusa: NAMUR
Kivitel: hengeres
Egy síkba építendő
Elektromos csatlakozás típusa: M12 készülékcsatlakozó
Érzékelési elv: induktív
Funkció: induktív érzékelők
Ház kialakítása: hengeres
Ház anyaga: rozsdamentes acél (V2A)
A ház anyaga: rozsdamentes acél
Eszközvédelmi szint: Da (20-as zóna)
Eszközvédelmi szint: Ga (0. zóna)
Eszköz védelmi szint: Gb (1. zóna)
Eszközvédelmi szint: Mb (bányászat)
Max. hatótáv: 5 mm... 10 mm
Kapcsolási frekvencia: 500 Hz
Kapcsolási funkció: nyitó (NC)
Védettség: IP66.
Védelmi típus: IP67
Biztonsági integritási szint: SIL 2
Biztonsági funkció: SIL 2
Jeltípus: NAMUR
Feszültség DC
Maximális környezeti hőmérséklet: +100 °C
Minimális környezeti hőmérséklet: -25 °C
Tápfeszültség: DC
Engedélyek: ATEX
Jóváhagyások: CCCEx/NEPSI
Engedélyek: EAC
Jóváhagyások: IECEx
Engedélyek: UL veszélyes hely
Jóváhagyások: UL rendes hely
hengeres kialakítás: menetes hüvely M18
Ez a szöveg gépi fordítással készült.
Alkalmazás-specifikus tulajdonságok: kiterjesztett hőmérséklet-tartomány
Kimenet típusa: NAMUR
Kivitel: hengeres
Egy síkba építendő
Elektromos csatlakozás típusa: M12 készülékcsatlakozó
Érzékelési elv: induktív
Funkció: induktív érzékelők
Ház kialakítása: hengeres
Ház anyaga: rozsdamentes acél (V2A)
A ház anyaga: rozsdamentes acél
Eszközvédelmi szint: Da (20-as zóna)
Eszközvédelmi szint: Ga (0. zóna)
Eszköz védelmi szint: Gb (1. zóna)
Eszközvédelmi szint: Mb (bányászat)
Max. hatótáv: 5 mm... 10 mm
Kapcsolási frekvencia: 500 Hz
Kapcsolási funkció: nyitó (NC)
Védettség: IP66.
Védelmi típus: IP67
Biztonsági integritási szint: SIL 2
Biztonsági funkció: SIL 2
Jeltípus: NAMUR
Feszültség DC
Maximális környezeti hőmérséklet: +100 °C
Minimális környezeti hőmérséklet: -25 °C
Tápfeszültség: DC
Engedélyek: ATEX
Jóváhagyások: CCCEx/NEPSI
Engedélyek: EAC
Jóváhagyások: IECEx
Engedélyek: UL veszélyes hely
Jóváhagyások: UL rendes hely
hengeres kialakítás: menetes hüvely M18
Ez a szöveg gépi fordítással készült.
Kivitel
- Általános adatok
- Kapcsolási funkció: nyitó (NC)
- Kimenet típusa: NAMUR
- Kapcsolási táv: 5 mm
- Egy síkba építendő
- Biztosított kapcsolási távolság: 0 ... 4,05 mm
- Valós kapcsolási távolság: 4,5 ... 5,5 mm, általában 5 mm
- redukciós tényező r Al : 0,35
- redukciós tényező r Cu : 0.3
- redukciós tényező r V2A (1.4301) : 0,74
- Kimenet típusa: 2 vezetékes
- Műszaki adatok
- Névleges feszültség: 8,2 V (R én kb. 1 kΩ)
- Kapcsolási frekvencia: 0 ... 400 Hz
- Hiszterézis: 1 ... 15 általában 5%
- Fordított polaritás elleni védelem: fordított polaritás elleni védelem
- Rövidzárlat elleni védelem: igen
- Áramfelvétel:
- Mérőlemez nem észlelhető: min 3 mA
- Mérőlemez érzékelve: ≤ 1 mA
- Kapcsolási állapot kijelző: többlyukú LED, sárga
- Funkcionális biztonsági jellemzők
- Biztonsági integritási szint (SIL): SIL 2
- MTTF azaz : 1880 a
- Élettartam (T M ): 20 a
- Diagnosztikai lefedettség (DC): 0%
- Szabványoknak és irányelveknek való megfelelés
- Szabványoknak való megfelelés
- NAMUR: EN 60947-5-6:2000 | IEC 60947-5-6:1999
- Elektromágneses kompatibilitás: NE 21:2007
- Szabványok: EN 60947-5-2:2007 | EN60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
- Jóváhagyások és bizonyítványok
- IECEx jóváhagyás
- Eszközvédelmi szint Ga: IECEx PTB 11.0037X
- Eszközvédelmi szint Gb: IECEx PTB 11.0037X
- Berendezés Da: IECEx PTB 11.0037X
- Eszközvédelmi szint Mb: IECEx PTB 11.0037X
- ATEX jóváhagyás
- Eszközvédelmi szint Ga: PTB 00 ATEX 2048 X
- Készülék védelmi szint Gb: PTB 00 ATEX 2048 X
- Berendezés Da-védelmi fokozat: PTB 00 ATEX 2048 X
- EAC megfelelőség: TR CU 012/2011
- UL engedély
- Rendes hely: E87056
- Veszélyes hely: E501628
- Ellenőrző rajz: 116-0452
- CCC jóváhagyás
- Veszélyes hely: 2020322315002255
- A NEPSI jóváhagyása
- NEPSI tanúsítvány: GYJ16.1393X
- TIIS jóváhagyás: kérésre
- ANZEx: 18.3018X
- KCC jóváhagyása
- Veszélyes hely: 09-AV4BO-0226
- Haditengerészeti jóváhagyás: DNVGL TAA00001A5
- környezeti feltételek függvényében
- Környezeti hőmérséklet: -25 ... 100 °C (-13 ... 212 °F)
- Tárolási hőmérséklet: -40 ... 100 °C (-40 ... 212 °F)
- Mechanikai adatok
- Csatlakozás típusa: eszközcsatlakozó
- Ház anyaga: rozsdamentes acél 1.4305 / AISI 303 (V2A)
- Arc: PBT
- Védettség: IP66 / IP67
- dugó
- Menet: M12x1
- Pólusok száma: 4
- Általános információk
- Használata robbanásveszélyes területeken: lásd a használati utasítást
