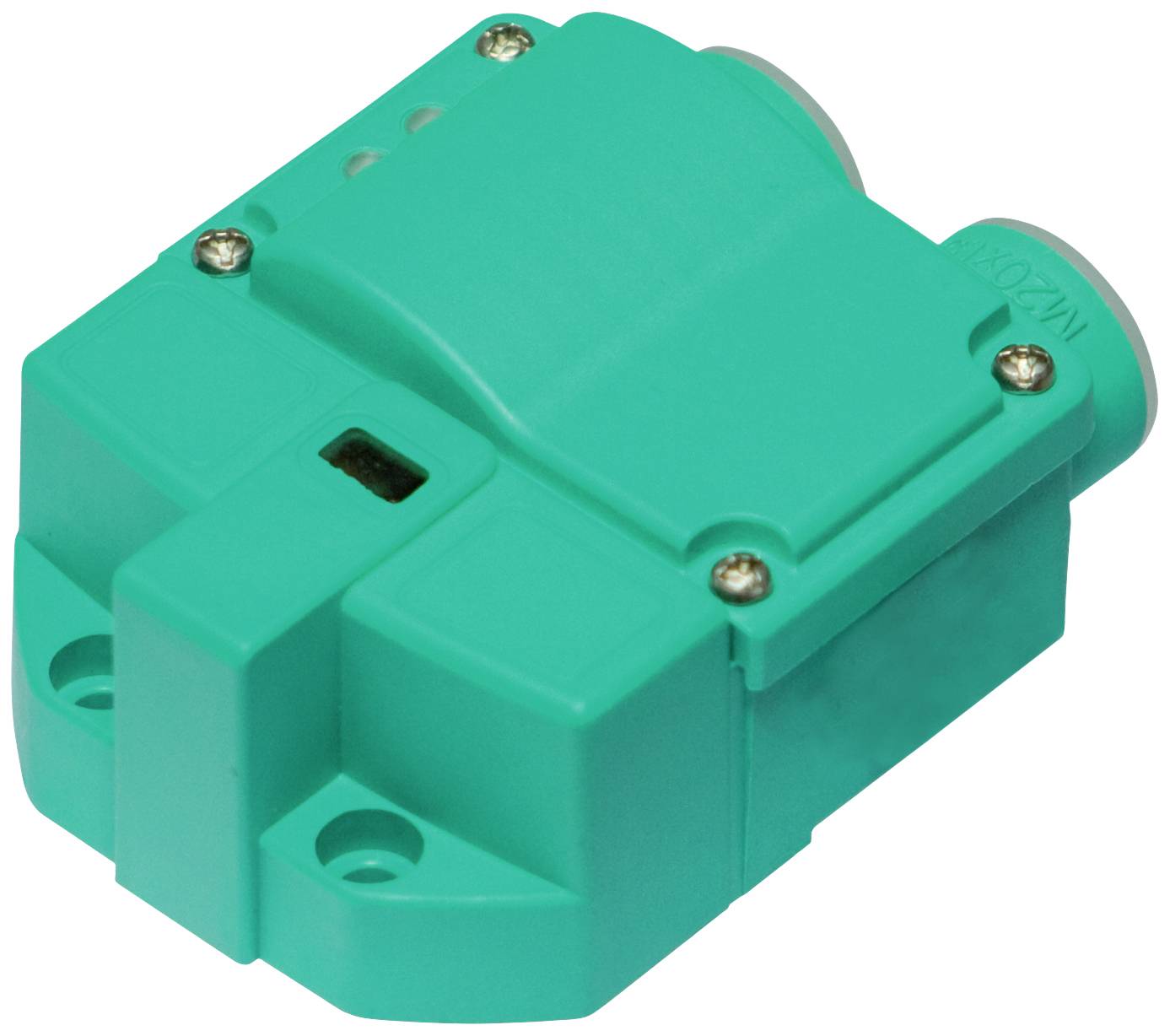

Pepperl+Fuchs Érzékelő Induktív NCN3-F31K-N4-B13 70110340 Síkba építhető NAMUR
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
Érzékelő
Max. üzemi feszültség
8.2 V
Érintkező típus
2 nitó
Kapcsolási távolság (max.)
3 mm
Kimenetek
NAMUR
Adatlap (PDF)
Szám
Összesen (66 134 Ft / Darab)
66 134 Ft
ÁFA nélkül
14 napos visszavételi garancia
Műszaki adatok
- Termék típus
Érzékelő
- Gyártói szám
NCN3-F31K-N4-B13
- Max. üzemi feszültség
8.2 V
- Üzemi feszültség
8.2 V (max)
- Érintkező típus
2 nitó
- Kapcsolási távolság (max.)
3 mm
- Kimenetek
NAMUR
- Ház anyaga
PBT
- Kivitel
Induktív
- Beépítési mód
Síkba építhető
- Csatlakozó
Rugós szorító
- Jellemzők
LED-es jelző
- Hőmérséklet (min.)
-25 °C
- Hőmérséklet (max.)
100 °C
IP67
- Tartalom
1 db
- Vezeték nélküli töltő funkció
Nem
- Kapcsolási frekvencia
3 kHz
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 2628126 Pepperl+Fuchs Érzékelő Induktív NCN3-F31K-N4-B13 70110340 Síkba építhető NAMUR
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2628126 Pepperl+Fuchs Érzékelő Induktív NCN3-F31K-N4-B13 70110340 Síkba építhető NAMUR
Leírás
Érzékelési tartomány: 3 mm, beépítés: süllyesztve szerelhető, kapcsolási funkció: 2 x megszakítóérintkező (NC), kimenet típusa: NAMUR, névleges feszültség: 8 V
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Kivitel
- Általános adatok
- Kapcsolási funkció: 2 x nyitó (NC)
- Kimenet típusa: NAMUR
- Kapcsolási táv: 3 mm
- Beépítés: süllyeszthető
- Biztosított kapcsolási távolság: 0 ... 2,4 mm
- Valós kapcsolási távolság: 2,7 ... 3,3 mm-es típus
- Működtető elem: rozsdamentes acél 1.4305 / AISI 303 (V2A) | 8,5 mm x 8,5 mm x 0,5 mm
- redukciós tényező r Al : 0,5
- redukciós tényező r Cu : 0.4
- redukciós tényező r V2A (1.4301) : 1
- redukciós tényező r St37 : 1.3
- redukciós tényező r Kisasszony : 0.6
- Kimenet típusa: 2 vezetékes
- Műszaki adatok
- Névleges feszültség: 8,2V (R én kb. 1 kΩ)
- Kapcsolási frekvencia: 0 ... 3 kHz
- hiszterézis: általában 5%
- Fordított polaritás elleni védelem: fordított polaritás elleni védelem
- Rövidzárlat elleni védelem: igen
- Alkalmas 2:1 technológiához: igen, fordított polaritásvédő dióda nem szükséges
- Áramfelvétel:
- Mérőlemez nem észlelhető: ≥ 3 mA
- Mérőlemez érzékelve: ≤ 1 mA
- Készenléti késleltetés: ≤ 1,1 ms
- Kapcsolási állapot kijelző: LED, sárga
- Szelepállapot kijelző: LED, sárga
- Funkcionális biztonsági jellemzők
- Biztonsági integritási szint (SIL): SIL 2
- MTTF azaz : 1470 a
- Élettartam (T M ): 20 a
- Diagnosztikai lefedettség (DC): 0%
- szelep áramkör
- Feszültség: 32VDC max
- Max. áram 240 mA
- Rövidzárlat elleni védelem: nem
- Fordított polaritás elleni védelem: igen, ha a kimenet polaritása fordított, akkor a LED nem működik, ami több energiát eredményez a mágnesszelep számára
- A szabványoknak és irányelveknek való megfelelés
- Szabványoknak való megfelelés
- NAMUR: EN 60947-5-6:2000 | IEC 60947-5-6:1999
- Elektromágneses kompatibilitás: NE 21:2007
- Szabványok: EN 60947-5-2:2007 | EN60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
- Jóváhagyások és bizonyítványok
- IECEx jóváhagyás
- Berendezésvédelmi szint Ga: IECEx TUN 17.0021X
- Gb berendezés védelmi szint: IECEx TUN 17.0021X
- Berendezés védelmi szint Mb: IECEx TUN 17.0021X
- ATEX jóváhagyás
- Eszközvédelmi szint Ga: TÜV 99 ATEX 1479 X
- Készülék védelmi szint Gb: TÜV 99 ATEX 1479 X
- Eszközvédelmi szint Gc (ic): PF 13 CERT 2895 X
- EAC megfelelőség: TR CU 012/2011
- UL jóváhagyás: cULus Listed, General Purpose
- Rendes hely: E87056
- Veszélyes hely: E501628
- Ellenőrző rajz: 116-0456
- CCC jóváhagyás
- Veszélyes hely: 2020322315002262
- A NEPSI jóváhagyása
- NEPSI tanúsítvány: GYJ19.1410X
- környezeti feltételek függvényében
- Környezeti hőmérséklet: -25 ... 100 °C (-13 ... 212 °F)
- Tárolási hőmérséklet: -40 ... 100 °C (-40 ... 212 °F)
- Mechanikai adatok
- Csatlakozás (rendszeroldal): ketrecbilincs kapcsok | Csupaszítási hossz: 7 mm | Kábel tömszelencé M20 x 1,5 | használható menethossz 11,5 mm | maximális becsavarási mélység 11,5 mm
- Vezeték keresztmetszete (rendszeroldal): merev: 0,14 ... 2,5 mm 2 | rugalmas: 0,14 ... 1,5 mm 2 | rugalmas érvéghüvellyel: 0,25 ... 1,5 mm 2
- Csatlakozás (szelepoldal): ugyanaz, mint a csatlakozás (rendszeroldal)
- Vezeték keresztmetszete (szelepoldal): ugyanaz, mint a vezeték keresztmetszete (rendszeroldal)
- A ház anyaga: PBT
- Arc: PBT
- Védelmi típus: IP67
- A rögzítőcsavarok meghúzási nyomatéka: 4 Nm ... 5 Nm
- Házcsavarok meghúzási nyomatéka: 1 Nm
- Meghúzási nyomatékkábel tömszelence: M20 x 1,5 ; max. 7 Nm
- Megjegyzés: LED kikapcsolása
- Általános információk
- Használata robbanásveszélyes területeken: lásd a kezelési útmutatót
