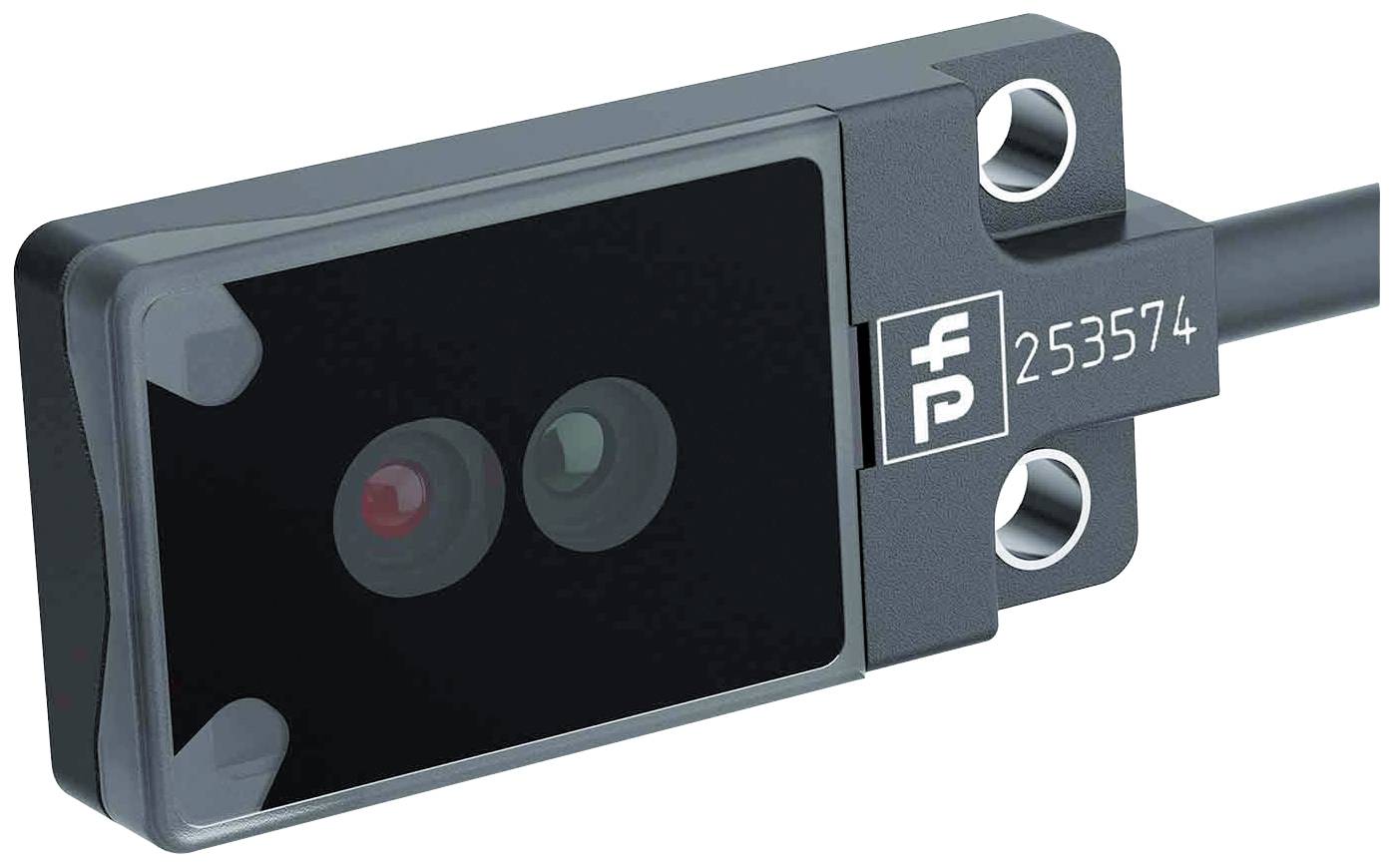

Hasonló kivitel
Hasonló kivitel
Pepperl+Fuchs Fénysorompó OBE500-R2F-SE0 253559 sötétben kapcsoló 1 db
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
Fénysorompó
Funkciók
sötétben kapcsoló
Max. üzemi feszültség
30 V/DC
Csatlakozó
Vezetékek
Gyártói szám
OBE500-R2F-SE0
Adatlap (PDF)
Szám
Összesen (62 984 Ft / Darab)
62 984 Ft
ÁFA nélkül
14 napos visszavételi garancia
Műszaki adatok
- Termék típus
Fénysorompó
- Gyártói szám
OBE500-R2F-SE0
- Funkciók
sötétben kapcsoló
- Üzemi feszültség (min.)
10 V/DC
- Max. üzemi feszültség
30 V/DC
- Üzemi feszültség
10 - 30 V/DC
- Megszólalási idő
500 µs
- Érintkező típus
1 záró
- Kimenetek
NPN
- Kapcsolási frekvencia
1 kHz
- Csatlakozó
Vezetékek
- Kábelhossz
2 m
- Adó típus
LED, piros
- Hullámhossz
630 nm
700 mm
- Jellemzők
LED-es jelző
- Hőmérséklet (min.)
-20 °C
- Hőmérséklet (max.)
60 °C
- Szélesség
12 mm
- Magasság
25.5 mm
- Mélység
4.1 mm
- Méret
(Sz x Ma x Mé) 12 x 25.5 x 4.1 mm
- Tartalom
1 db
- Legkisebb felismerhető objektum (átmérő)
1.5 mm
- Vezeték nélküli töltő funkció
Nem
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 2629118 Pepperl+Fuchs Fénysorompó OBE500-R2F-SE0 253559 sötétben kapcsoló 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2629118 Pepperl+Fuchs Fénysorompó OBE500-R2F-SE0 253559 sötétben kapcsoló 1 db
Leírás
Működési tartomány: 0 ... 500 mm, fénykibocsátó: LED, fény típusa: piros, váltakozó fény, 630 nm, jelkimenet: 1 NPN kimenet, zárlatbiztos, polaritásváltás ellen védett, nyitott kollektor, kapcsolási típus: NO érintkező / sötét kapcsolás, csatlakozás : fix kábel 2 m, üzemi feszültség: 10 ... 30 V DC, környezeti hőmérséklet: -20 ... 60 °C (-4 ... 140°F)
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Kivitel
- Különálló egységek
- Adó: OBE500-R2F-S
- Vevő: OBE500-R2F-E0
- Általános adatok
- Működési tartomány: 0 ... 500mm |
- Határtartomány: 700 mm |
- Fénykibocsátó: LED
- Fény típusa: piros, váltakozó fény, 630 nm
- LED kockázati csoport azonosítás: szabad csoport
- Szögeltérés: Kb. 2°
- Objektum mérete: jellemzően 1,5 mm-től
- Fénypont átmérője: kb 90 mm 500 mm távolságban
- Nyitási szög: kb. 5°
- Fénykibocsátás: frontális
- Külső fény határértéke: EN 60947-5-2: 25000 lux
- Funkcionális biztonsági jellemzők
- MTTF azaz : 806 a
- Élettartam (T M ): 20 a
- Diagnosztikai lefedettség (DC): 0%
- Indikátorok/vezérlők
- Működési kijelző: LED zöld, statikusan világít Bekapcsolás, rövidzárlat: LED zöld villog (kb. 4 Hz)
- Funkciókijelző: Vevő: sárga LED, világít, ha a fénysugár akadálytalan, villog, ha a funkcionális tartalék alul van; kikapcsol, ha a sugár megszakad
- Elektromos adatok
- Üzemi feszültség: 10... 30VDC
- Üresjárati áram: < 10 mA
- Érintésvédelmi osztály: III.
- bemenet
- Tesztbemenet: A kapcsolási funkció tesztelése 0 V-on
- Kimenet
- Kapcsolási mód: normál nyitott / sötét kapcsolás
- Jelkimenet: 1 NPN kimenet, rövidzárlatbiztos, fordított polaritás elleni védelem, nyitott kollektor
- Kapcsolási feszültség: max 30 V DC
- Kapcsolóáram: max 50 mA, ellenállásos terhelés
- Feszültségesés: ≤ 1,5V DC
- Kapcsolási frekvencia: kb. 1 kHz
- Válaszidő: 500 µs
- Megfelelőségi nyilatkozat
- Termékszabvány: EN 60947-5-2
- Jóváhagyások és bizonyítványok
- UL-felismerés: E87056 , cULus elismert, 2. osztályú áramforrás
- CCC jóváhagyás: A ≤36 V maximális üzemi feszültségű termékek nem igényelnek jóváhagyást, ezért nem rendelkeznek CCC címkével.
- környezeti feltételek függvényében
- Környezeti hőmérséklet: -20 ... 60 °C (-4 ... 140°F)
- Tárolási hőmérséklet: -20 ... 70 °C (-4 ... 158 °F)
- Mechanikai adatok
- A ház szélessége: 12 mm
- Ház magasság: 25,5 mm
- Doboz mélység: 4,1 mm
- Védelmi típus: IP67
- Csatlakozás: fix kábel 2 m
- Anyag
- Ház: PC (polikarbonát) és rozsdamentes acél
- Fénykibocsátás: PMMA
- Kábel: PUR
- Tömeg: kb. 20 g érzékelőnként
- A rögzítőcsavarok meghúzási nyomatéka: 0,25 Nm
- Kábelhossz: 2 m
