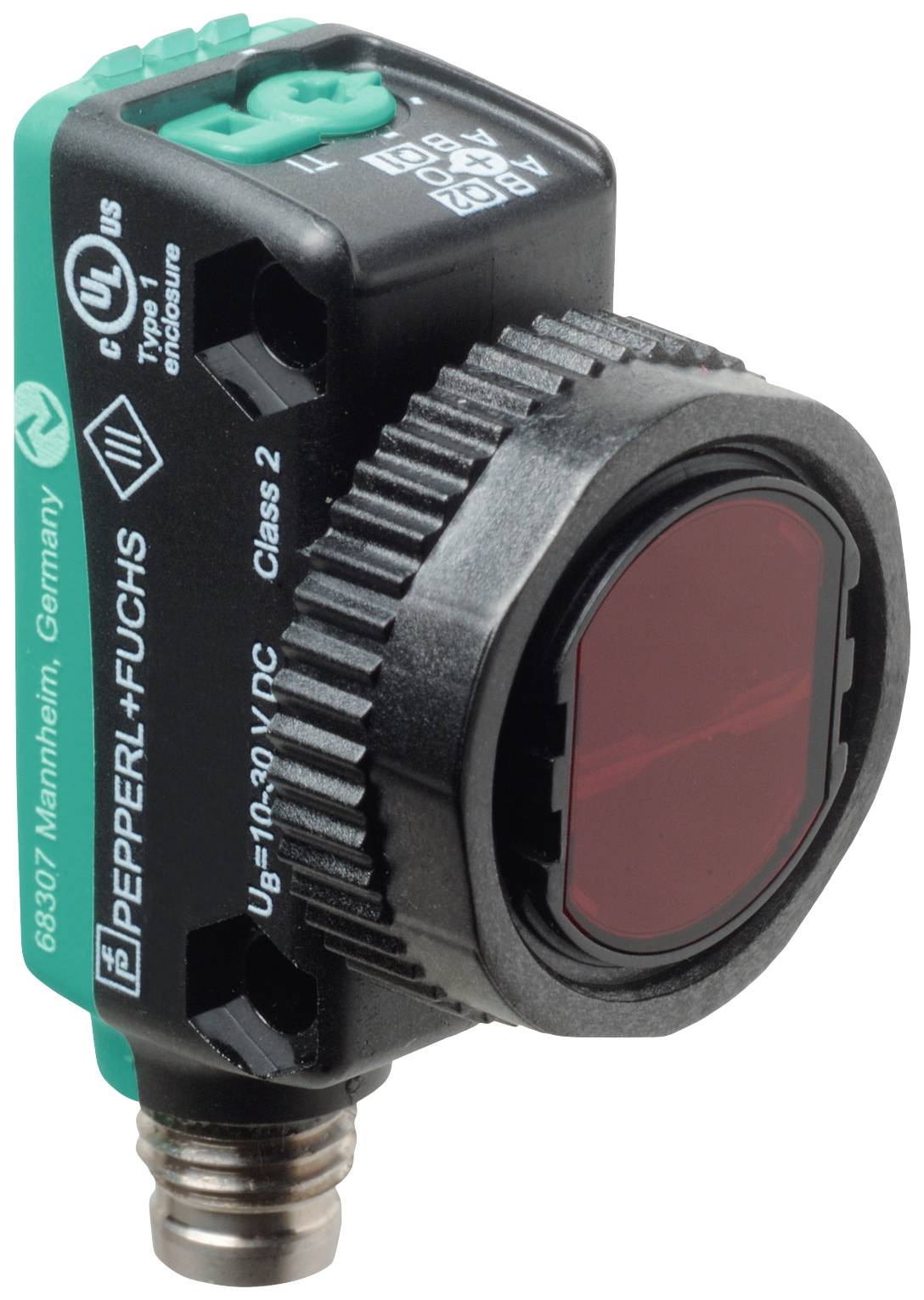

Pepperl+Fuchs OMT120-R103-EP-IO-V3-L Távolságérzékelő 1 db Max. hatótáv (szabad területen): 120 mm (H x Sz x Ma) 26.7 x
Termék típus
Távolságérzékelő
Üzemi feszültség (min.)
10 V/DC
Max. üzemi feszültség
30 V/DC
Max. hatótáv (szabad területen)
120 mm
Gyártói szám
OMT120-R103-EP-IO-V3-L
Adatlap (PDF)
EAN:
Gyártól szám:
Rendelési szám:
Szám
Összesen (206 990 Ft / Darab)
206 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Műszaki adatok
- Termék típus
Távolságérzékelő
- Gyártói szám
OMT120-R103-EP-IO-V3-L
- Tartalom
1 db
- Üzemi feszültség (min.)
10 V/DC
- Max. üzemi feszültség
30 V/DC
- Üzemi feszültség
10 - 30 V/DC
- Kapcsolási feszültség (max.)
30 V/DC
- Max. kapcsolási áram
100 mA
- Adó típus
Lézerdióda
- Sugárzási átmérő
3 mm
- Lézerosztály
1
- Kimenetek
PNP
NPN
- Felbontás
0.1 mm
- Min. hatótáv (szabad területen)
40 mm
120 mm
- Tolerancia
1 %
IP67
IP69
IP69K
- Hőmérséklet (min.)
10 °C
- Hőmérséklet (max.)
60 °C
- Hossz
26.7 mm
- Szélesség
15 mm
- Magasság
43.9 mm
- Méret
(H x Sz x Ma) 26.7 x 15 x 43.9 mm
- Csatlakozó oldali menet típus
M8 x 1
- Gyártói szám
267075-100393
- Pólusszám
3
- Vezeték nélküli töltő funkció
Nem
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 2627595 Pepperl+Fuchs OMT120-R103-EP-IO-V3-L Távolságérzékelő 1 db Max. hatótáv (szabad területen): 120 mm (H x Sz x Ma) 26.7 x
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2627595 Pepperl+Fuchs OMT120-R103-EP-IO-V3-L Távolságérzékelő 1 db Max. hatótáv (szabad területen): 120 mm (H x Sz x Ma) 26.7 x
Leírás
Fénykibocsátó: lézerdióda, fény típusa: piros, váltakozó fény, jelkimenet: 1 push-pull kimenet, rövidzárlat ellen védett, fordított polaritás ellen védett, túlfeszültség ellen védett, interfész típusa: IO-Link (C/Q-n keresztül = pin 4), áramkör típusa: a szállítási állapot: C/Q - pin4: NPN alaphelyzetben nyitott érintkező, PNP NC érintkező, IO-Link, csatlakozás: eszközcsatlakozó M8 x 1, 3 tűs, üzemi feszültség: 10 ... 30 V DC, környezeti hőmérséklet: 10 ... 60 °C (50 ... 140°F)
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Kivitel
- Általános adatok
- Mérési tartomány: 40 ... 120 mm
- Referencia tárgy: standard fehér, 100 mm x 100 mm
- Fénykibocsátó: lézerdióda
- Fény: piros, váltakozó
- A lézer jellemzői
- Megjegyzés: LÉZERFÉNY, NE NÉZZEN A SUGÁRBA
- Lézer osztály 1
- Hullámhossz: 680 nm
- Nyaláb divergencia:> 5 mrad d63 d63< 1 mm az 50 mm-es tartományban ... 250 mm
- Impulzus időtartama: 3 µs
- Ismétlési frekvencia: kb. 3 kHz
- Max. impulzusenergia: 15,2 nJ
- Szögeltérés: Max +/- 1,5°
- Fénypont átmérője: kb 3 mm 120 mm távolságban
- Nyílásszög: körülbelül 2 °
- Külső fény határértéke: EN 60947-5-2: 30000 lux
- Felbontás: 0,1 mm
- Funkcionális biztonsági jellemzők
- MTTF azaz : 560 a
- Élettartam (T M ): 20 a
- Diagnosztikai lefedettség (DC): 0%
- Indikátorok/vezérlők
- Működési kijelző: LED zöld: | statikus be - Bekapcsolás | villog (4 Hz) - rövidzárlat | villog rövid megszakítással (1 Hz) - IO-Link mód
- Funkciókijelző: sárga LED: statikusan világít - kapcsolási kimenet statikusan kikapcsolva - kapcsolási kimenet inaktív
- Kezelőszervek: Betanítás gomb
- Kezelőszervek: 5 állású forgókapcsoló az üzemmódok kiválasztásához
- Elektromos adatok
- Üzemi feszültség: 10... 30VDC
- Fodrozódás: 10% max.
- terhelés nélküli áram:< 25 mA 24 V tápfeszültség mellett
- Érintésvédelmi osztály: III.
- Csatlakozó
- Interfész típusa: IO-Link (C/Q-n keresztül = 4-es érintkező)
- Eszközprofil: Smart Sensor
- Átviteli sebesség: COM2 (38,4 kbps)
- IO-Link verzió: 1.1
- Minimális ciklusidő: 3 ms
- Folyamatadatok szélessége: Folyamat adatbevitel 3 bájt Folyamat adatkimenet 2 bit
- SIO mód támogatás: igen
- Eszközazonosító: 0x11090A (1116426)
- Kompatibilis fő port típusa: A
- Kimenet
- Áramkör típusa: A szállítási állapot: | C/Q - Pin4: NPN alaphelyzetben nyitott, PNP alaphelyzetben zárt, IO-Link |
- Jelkimenet: 1 push-pull kimenet, rövidzárlatbiztos, fordított polaritás ellen védett, túlfeszültség ellen védett
- Kapcsolási feszültség: max 30 V DC
- Kapcsolóáram: max 100 mA, rezisztív terhelés
- Felhasználási kategória: DC-12 és DC-13
- Feszültségesés: ≤ 1,5V DC
- Válaszidő: 2 ms
- Megfelelőségi nyilatkozat
- Kommunikációs interfész: IEC 61131-9
- Termékszabvány: EN 60947-5-2
- Lézerbiztonság: EN 60825-1:2014
- Mérési pontosság
- Hőmérséklet-eltolódás: 0,05%/K
- Felmelegedési idő: 5 perc
- Reprodukálhatóság: ≤ 1%
- Linearitási hiba: ± 1%
- Jóváhagyások és bizonyítványok
- UL jóváhagyás: E87056, cULus Listed, "Class 2" tápegység, Type Rating 1
- FDA-jóváhagyás: IEC 60825-1:2007 Megfelel a 21 CFR 1040.10 és 1040.11 előírásainak, kivéve a lézeres közleményben foglalt eltéréseket. 50, 2007. június 24-én
- környezeti feltételek függvényében
- Környezeti hőmérséklet: 10 ... 60 °C (50 ... 140°F) |
- Tárolási hőmérséklet: -40 ... 70 °C (-40 ... 158 °F)
- Mechanikai adatok
- Tok szélessége: 15mm
- Ház magasság: 43,9 mm
- Doboz mélység: 26,7 mm
- Védettségi fokozat: IP67 / IP69 / IP69K
- Csatlakozás: készülékcsatlakozó M8 x 1, 3 tűs
- Anyag
- Ház: PC (polikarbonát)
- Fénykibocsátás: PMMA
- Súly kb. 12 g
