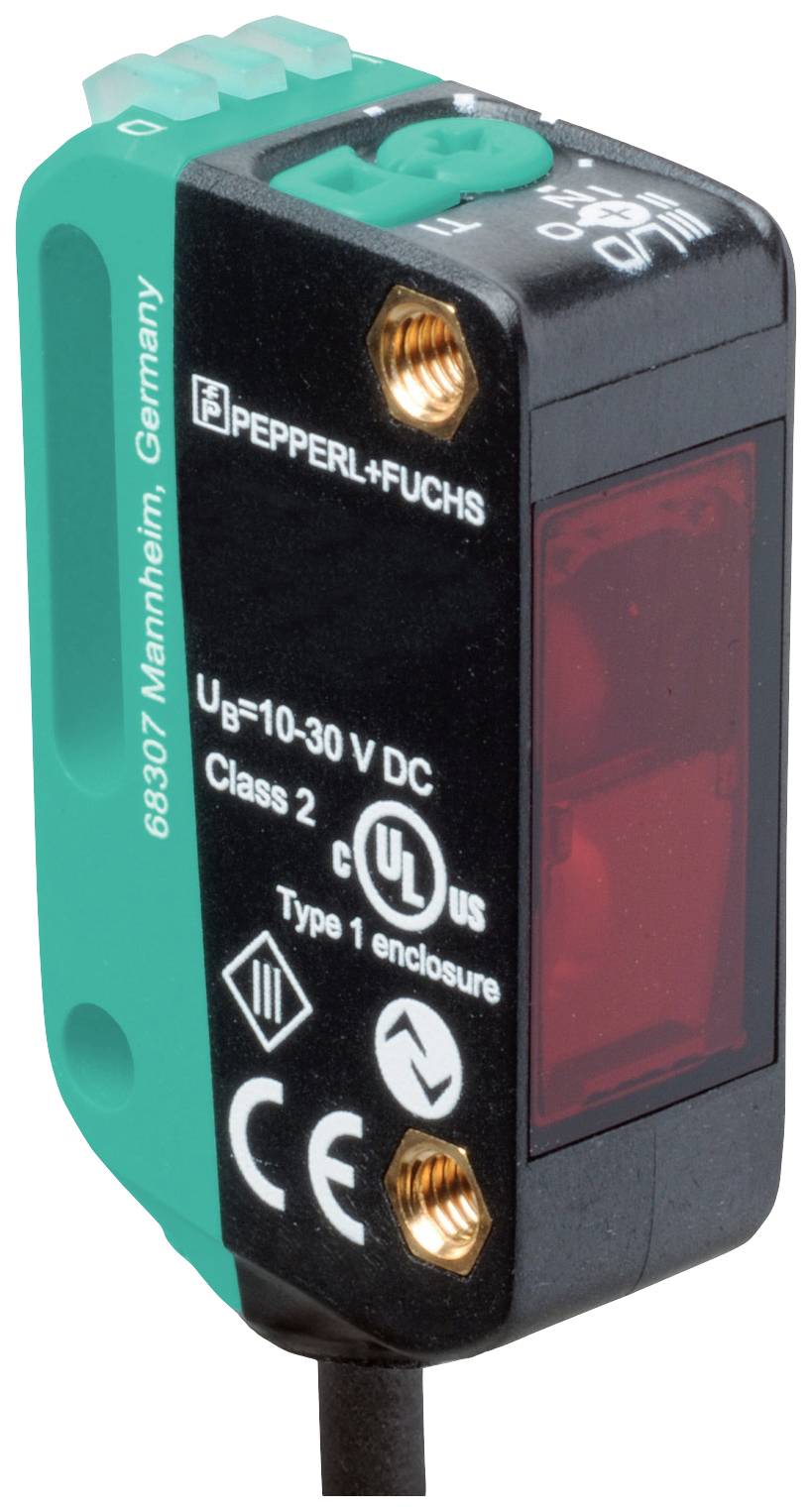

Pepperl+Fuchs Reflexiós fénysorompó OBG5000-R100-E5F-IO-0,3M-V1 267075-100484 teach-in 1 db
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
Reflexiós fénysorompó
Funkciók
teach-in
Max. üzemi feszültség
30 V/DC
Csatlakozó
M12, 4 pólusú
Gyártói szám
OBG5000-R100-E5F-IO-0,3M-V1
Adatlap (PDF)
Szám
Összesen (59 835 Ft / Darab)
59 835 Ft
ÁFA nélkül
14 napos visszavételi garancia
Műszaki adatok
- Termék típus
Reflexiós fénysorompó
- Gyártói szám
OBG5000-R100-E5F-IO-0,3M-V1
- Funkciók
teach-in
- Üzemi feszültség (min.)
10 V/DC
- Max. üzemi feszültség
30 V/DC
- Üzemi feszültség
10 - 30 V/DC
- Megszólalási idő
1 ms
- Érintkező típus
1 PNP
- Kimenetek
PNP, nyitó
PNP, záró
- Kapcsolási frekvencia
500 Hz
- Csatlakozó
M12, 4 pólusú
- Kábelhossz
0.3 m
- Ház anyaga
Polikarbonát
- Adó típus
LED, piros
6 m
- Jellemzők
Háttérkitakarással
- Hőmérséklet (min.)
-20 °C
- Hőmérséklet (max.)
60 °C
- Szélesség
11 mm
- Magasság
37.1 mm
- Mélység
21.5 mm
- Méret
(Sz x Ma x Mé) 11 x 37.1 x 21.5 mm
- Tartalom
1 db
- Vezeték nélküli töltő funkció
Nem
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 2627727 Pepperl+Fuchs Reflexiós fénysorompó OBG5000-R100-E5F-IO-0,3M-V1 267075-100484 teach-in 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2627727 Pepperl+Fuchs Reflexiós fénysorompó OBG5000-R100-E5F-IO-0,3M-V1 267075-100484 teach-in 1 db
Leírás
Működési tartomány: 0 ... 3,5 m tanítási módban ; 0 ... 5 m "N" kapcsolóállással, fénykibocsátó: LED, fény típusa: piros, váltakozó fény, jelkimenet: 1 PNP, rövidzárlatbiztos, fordított polaritás ellen védett, interfész típusa: IO-Link (C/Q-n keresztül = 4-es érintkező), kapcsolási típus: az érzékelő kapcsolási típusa átkapcsolható . A szállítási állapot: C/Q - Pin4: PNP NO érintkező / sötét kapcsolás, IO-Link riasztás kimenet - Pin2: PNP NC érintkező, csatlakozás: fix kábel 300 mm csatlakozóval M12 x 1, 4 tűs, üzemi feszültség: 10 ... 30 V DC, környezeti hőmérséklet: -20 ... 60 °C (-4 ... 140 °F), flexibilis kábel nem alkalmas húzóláncokhoz
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Kivitel
- Általános adatok
- Működési tartomány: 0 ... 3,5 m tanítási módban ; 0 ... 5 m "N" kapcsolóállással
- A fényvisszaverő távolság: 0 ... 3,5 m tanítási módban ; 0 ... 5 m "N" kapcsolóállással
- Határtávolság: 6 m
- Referencia objektum: Reflektor H85-2
- Fénykibocsátó: LED
- Fény: piros, váltakozó
- LED kockázati csoport azonosítás: szabad csoport
- Fénypont átmérője: kb 170 mm 3,5 m távolságban
- Nyílásszög: körülbelül 5 °
- Környezeti fény határértéke: EN 60947-5-2
- Funkcionális biztonsági jellemzők
- MTTF azaz : 600 a
- Élettartam (T M ): 20 a
- Diagnosztikai lefedettség (DC): 0%
- Indikátorok/vezérlők
- Működési kijelző: LED zöld: | statikus be - Bekapcsolás | villog (4 Hz) - rövidzárlat | villog rövid megszakítással (1 Hz) - IO-Link mód
- Funkciókijelző: sárga LED: | statikus bekapcsolva - fényút szabad | statikus kikapcsolva – tárgy észlelve | villogó (4 Hz) - funkcionális tartalék alulütés
- Kezelőszervek: Betanítás gomb
- Kezelőszervek: 5 állású forgókapcsoló az üzemmódok kiválasztásához
- Kontraszt érzékelési szintek: 10% - tiszta, vízzel töltött PET palackok | 18% - átlátszó üvegpalackok | 40% - színes üveg vagy nem átlátszó anyagok | forgókapcsolóval állítható
- Elektromos adatok
- Üzemi feszültség: 10... 30VDC
- Fodrozódás: 10% max.
- terhelés nélküli áram:< 25 mA 24 V tápfeszültség mellett
- Érintésvédelmi osztály: III.
- Csatlakozó
- Interfész típusa: IO-Link (C/Q-n keresztül = 4-es érintkező)
- IO-Link verzió: 1.1
- Eszközazonosító: 0x110A08 (1116680)
- Átviteli sebesség: COM2 (38,4 kbps)
- Minimális ciklusidő: 2,3 ms
- Folyamat adatszélesség: Folyamat adatbevitel 2 bit | Kimeneti folyamatadat 2 bit
- SIO mód támogatás: igen
- Kompatibilis mester port típusa: A
- Kimenet
- Meghibásodás előtti kimenet: 1 PNP funkcionális tartalék kimenet (riasztás), rövidzárlatbiztos, fordított polaritás elleni védelem, nyitott kollektor
- Kapcsolási típus: Az érzékelő kapcsolási típusa átkapcsolható. A szállítás állapota: | C/Q - Pin4: PNP normál nyitott / sötét kapcsolás, IO-Link | Riasztási kimenet - Pin2: PNP alaphelyzetben zárva
- Jelkimenet: 1 PNP, rövidzárlatbiztos, fordított polaritás ellen védett
- Kapcsolási feszültség: max 30 V DC
- Kapcsolóáram: max 100 mA, rezisztív terhelés
- Felhasználási kategória: DC-12 és DC-13
- Feszültségesés: ≤ 1,5V DC
- Kapcsolási frekvencia: 500 Hz
- Megszólalási idő 1 ms
- Megfelelőségi nyilatkozat
- Kommunikációs interfész: IEC 61131-9
- Termékszabvány: EN 60947-5-2
- Jóváhagyások és bizonyítványok
- EAC megfelelőség: TR CU 020/2011
- UL jóváhagyás: E87056, cULus Listed, "Class 2" tápegység, Type Rating 1
- környezeti feltételek függvényében
- Környezeti hőmérséklet: -20 ... 60 °C (-4 ... 140 °F), flexibilis kábel nem alkalmas húzóláncokhoz
- Tárolási hőmérséklet: -40 ... 70 °C (-40 ... 158 °F)
- Mechanikai adatok
- Tok szélessége: 11 mm
- Ház magasság: 37,1 mm
- Doboz mélység: 21,5 mm
- Védettségi fokozat: IP67 / IP69 / IP69K
- Csatlakozás: fix kábel 300 mm M12 x 1 csatlakozóval, 4 tűs
- Anyag
- Ház: PC (polikarbonát)
- Fénykibocsátás: PMMA
- Súly kb. 17 g
- Kábel hossz: 0,3 m
