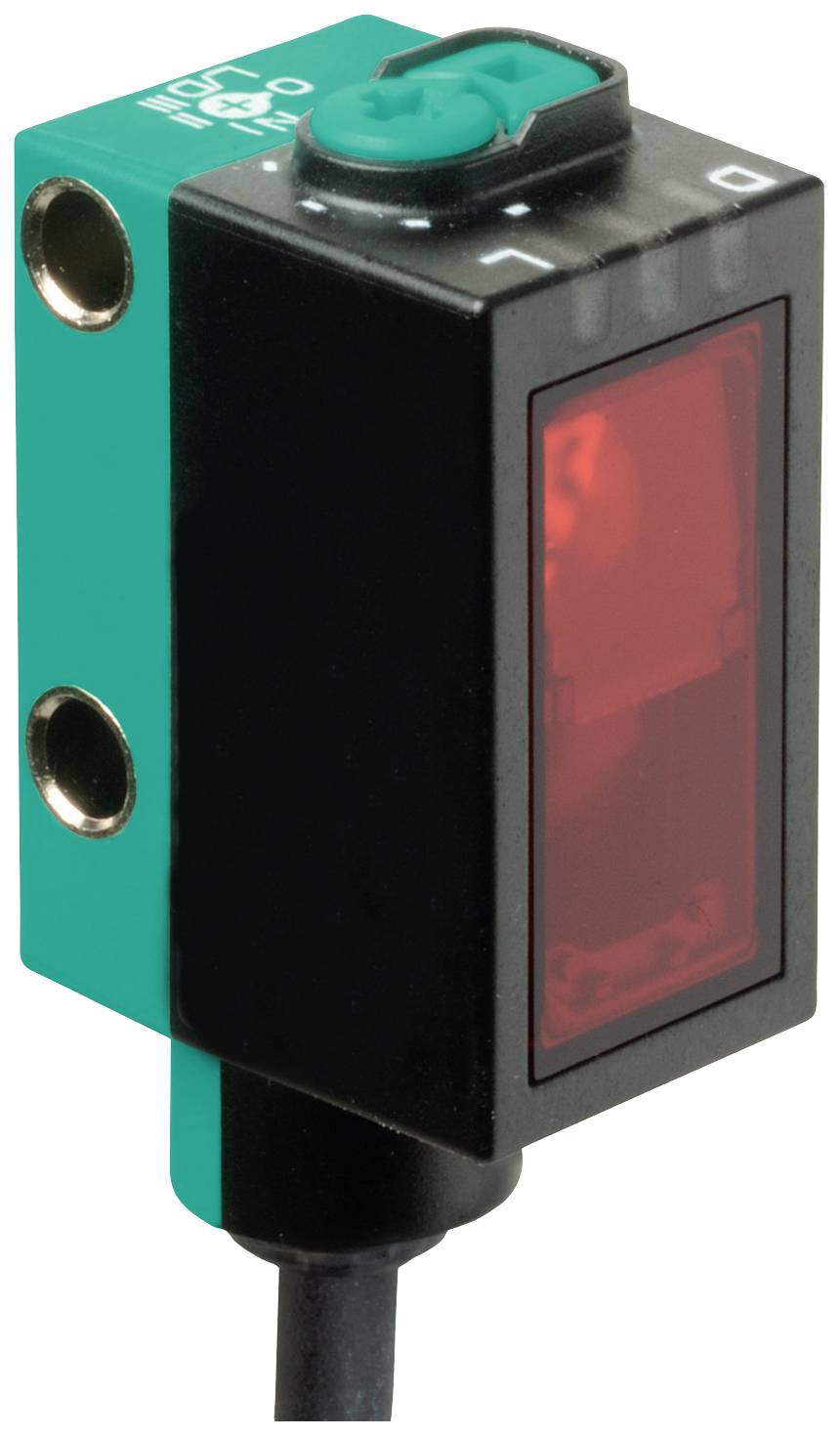

Pepperl+Fuchs Reflexiós fénysorompó OBG5000-R101-2EP1-IO 267075-100541 teach-in 1 db
EAN:
Gyártól szám:
Rendelési szám:
Csomagolás
darab
Termék típus
Reflexiós fénysorompó
Funkciók
teach-in
Max. üzemi feszültség
30 V/DC
Csatlakozó
Vezetékek
Adatlap (PDF)
Szám
Összesen (59 047 Ft / Darab)
59 047 Ft
ÁFA nélkül
14 napos visszavételi garancia
Műszaki adatok
- Csomagolás
darab
- Termék típus
Reflexiós fénysorompó
- Gyártói szám
OBG5000-R101-2EP1-IO
- Funkciók
teach-in
- Üzemi feszültség (min.)
10 V/DC
- Max. üzemi feszültség
30 V/DC
- Üzemi feszültség
10 - 30 V/DC
- Megszólalási idő
1 ms
- Érintkező típus
1 nyitó
- Kimenetek
NPN, nyitó
NPN, záró
PNP, nyitó
PNP, záró
- Kapcsolási frekvencia
500 Hz
- Csatlakozó
Vezetékek
- Kábelhossz
2 m
- Ház anyaga
Polikarbonát
- Adó típus
LED, piros
6 m
- Jellemzők
LED-es jelző
- Hőmérséklet (min.)
-20 °C
- Hőmérséklet (max.)
60 °C
- Szélesség
13.9 mm
- Magasság
33.8 mm
- Mélység
18.3 mm
- Méret
(Sz x Ma x Mé) 13.9 x 33.8 x 18.3 mm
- Tartalom
1 db
- Vezeték nélküli töltő funkció
Nem
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 2628857 Pepperl+Fuchs Reflexiós fénysorompó OBG5000-R101-2EP1-IO 267075-100541 teach-in 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2628857 Pepperl+Fuchs Reflexiós fénysorompó OBG5000-R101-2EP1-IO 267075-100541 teach-in 1 db
Leírás
Működési tartomány: 0 ... 3,5 m tanítási módban ; 0 ... 5 m "N" kapcsolóállással, fénykibocsátó: LED, világítás típusa: piros, váltakozó fény, jelkimenet: 2 push-pull kimenet, rövidzárlatbiztos, fordított polaritás ellen védett, túlfeszültség mentes, interfész típusa: IO- Kapcsolat (C/Q-n keresztül = BK), kapcsolási típus: az érzékelő kapcsolási típusa kapcsolható. A szállítás állapota: C/Q - BK: NPN NC érintkező / fénykapcsolás, PNP NO érintkező / sötét kapcsolás, IO-Link /Q - WH: NPN NO érintkező / sötét kapcsolás, PNP NC érintkező / fény kapcsolás, csatlakozás: fix kábel 2 m, üzemi feszültség: 10 ... 30 V DC, környezeti hőmérséklet: -20 ... 60 °C (-4 ... 140 °F), flexibilis kábel nem alkalmas húzóláncokhoz
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Kivitel
- Általános adatok
- Működési tartomány: 0 ... 3,5 m tanítási módban ; 0 ... 5 m "N" kapcsolóállással
- A fényvisszaverő távolság: 0 ... 3,5 m tanítási módban ; 0 ... 5 m "N" kapcsolóállással
- Határtávolság: 6 m
- Referencia objektum: Reflektor H85-2
- Fénykibocsátó: LED
- Fény: piros, váltakozó
- LED kockázati csoport azonosítás: szabad csoport
- Fénypont átmérője: kb 170 mm 3,5 m távolságban
- Nyílásszög: körülbelül 5 °
- Környezeti fény határértéke: EN 60947-5-2
- Funkcionális biztonsági jellemzők
- MTTF azaz : 600 a
- Élettartam (T M ): 20 a
- Diagnosztikai lefedettség (DC): 0%
- Indikátorok/vezérlők
- Működési kijelző: LED zöld: | statikus be - Bekapcsolás | villog (4 Hz) - rövidzárlat | villog rövid megszakítással (1 Hz) - IO-Link mód
- Funkciókijelző: sárga LED: | statikus bekapcsolva - fényút szabad | statikus kikapcsolva – tárgy észlelve | villogó (4 Hz) - funkcionális tartalék alulütés
- Kezelőszervek: Betanítás gomb
- Kezelőszervek: 5 állású forgókapcsoló az üzemmódok kiválasztásához
- Kontraszt érzékelési szintek: 10% - tiszta, vízzel töltött PET palackok | 18% - átlátszó üvegpalackok | 40% - színes üveg vagy nem átlátszó anyagok | forgókapcsolóval állítható
- Elektromos adatok
- Üzemi feszültség: 10... 30VDC
- Fodrozódás: 10% max.
- terhelés nélküli áram:< 25 mA 24 V tápfeszültség mellett
- Érintésvédelmi osztály: III.
- Csatlakozó
- Interfész típusa: IO-Link (C/Q-n keresztül = BK)
- Átviteli sebesség: COM2 (38,4 kbps)
- IO-Link verzió: 1.1
- Minimális ciklusidő: 2,3 ms
- Folyamat adatszélesség: Folyamat adatbevitel 2 bit | Kimeneti folyamatadat 2 bit
- SIO mód támogatás: igen
- Eszközazonosító: 0x110A07 (1116679)
- Kompatibilis mester port típusa: A
- Kimenet
- Kapcsolási típus: Az érzékelő kapcsolási típusa átkapcsolható. A szállítás állapota: | C/Q - BK: NPN NC érintkező / fény kapcsolás, PNP NO érintkező / sötét kapcsolás, IO-Link | /Q - WH: NPN NO érintkező / sötét kapcsolás, PNP NC érintkező / fény kapcsolás
- Jelkimenet: 2 push-pull kimenet, rövidzárlatbiztos, fordított polaritás ellen védett, túlfeszültség ellen védett
- Kapcsolási feszültség: max 30 V DC
- Kapcsolóáram: max 100 mA, rezisztív terhelés
- Felhasználási kategória: DC-12 és DC-13
- Feszültségesés: ≤ 1,5V DC
- Kapcsolási frekvencia: 500 Hz
- Megszólalási idő 1 ms
- Megfelelőségi nyilatkozat
- Kommunikációs interfész: IEC 61131-9
- Termékszabvány: EN 60947-5-2
- Jóváhagyások és bizonyítványok
- UL jóváhagyás: E87056, cULus Listed, "Class 2" tápegység, Type Rating 1
- környezeti feltételek függvényében
- Környezeti hőmérséklet: -20 ... 60 °C (-4 ... 140 °F), flexibilis kábel nem alkalmas húzóláncokhoz
- Tárolási hőmérséklet: -40 ... 70 °C (-40 ... 158 °F)
- Mechanikai adatok
- Tok szélessége: 13,9 mm
- Ház magasság: 33,8 mm
- Doboz mélység: 18,3 mm
- Védettségi fokozat: IP67 / IP69 / IP69K
- Csatlakozás: fix kábel 2 m
- Anyag
- Ház: PC (polikarbonát)
- Fénykibocsátás: PMMA
- Súly kb. 36 g
- Kábelhossz: 2 m
