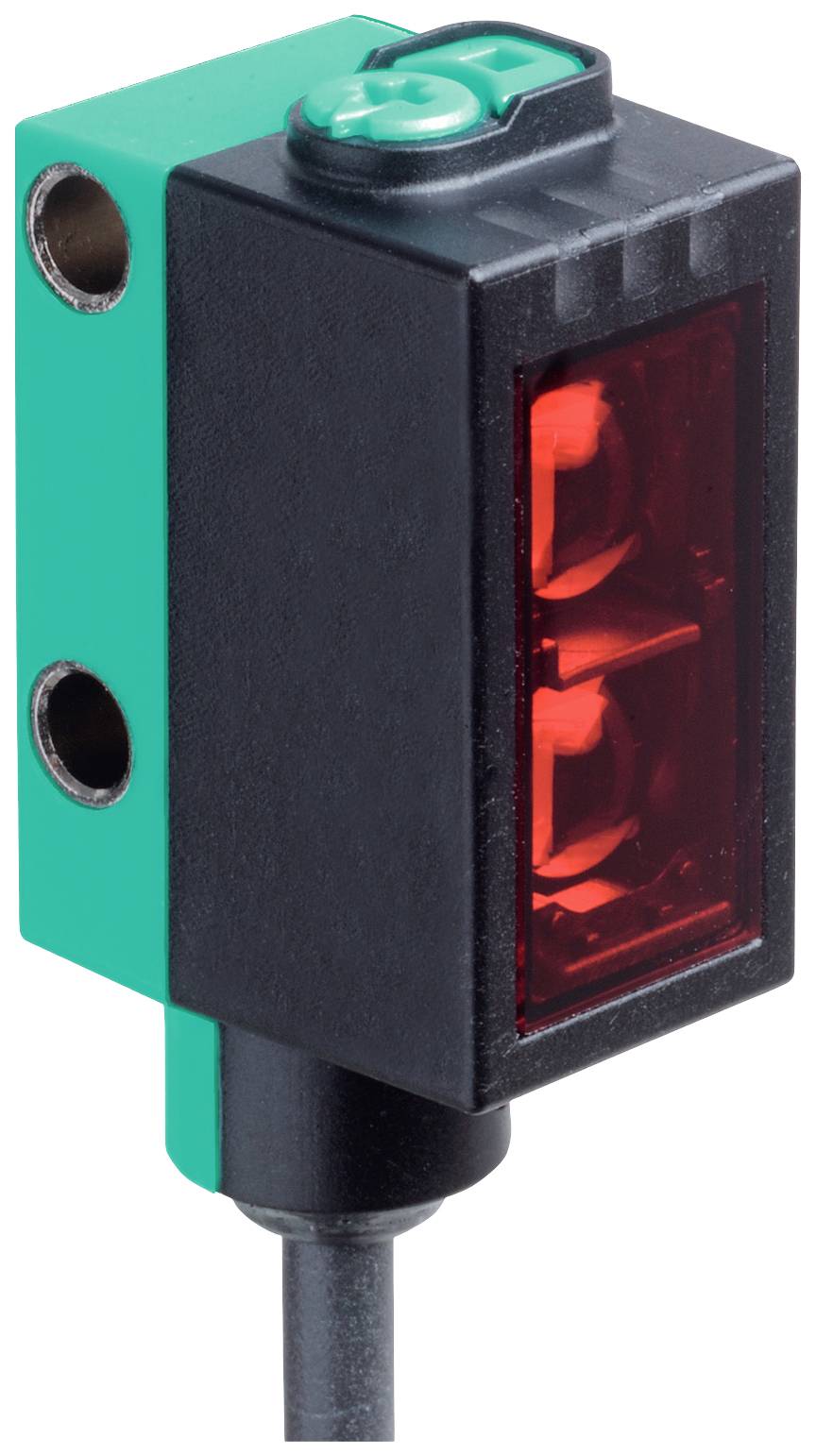

Pepperl+Fuchs Reflexiós fénysorompó OBR7500-R101-E5-0,3M-V1 267075-100446 sötétben kapcsoló 1 db
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
Reflexiós fénysorompó
Funkciók
sötétben kapcsoló
Max. üzemi feszültség
30 V/DC
Csatlakozó
M12, 4 pólusú
Gyártói szám
OBR7500-R101-E5-0,3M-V1
Adatlap (PDF)
Szám
Összesen (40 937 Ft / Darab)
40 937 Ft
ÁFA nélkül
14 napos visszavételi garancia
Műszaki adatok
- Termék típus
Reflexiós fénysorompó
- Gyártói szám
OBR7500-R101-E5-0,3M-V1
- Funkciók
sötétben kapcsoló
- Üzemi feszültség (min.)
10 V/DC
- Max. üzemi feszültség
30 V/DC
- Üzemi feszültség
10 - 30 V/DC
- Megszólalási idő
0.5 ms
- Érintkező típus
1 PNP
- Kimenetek
PNP, záró
- Kapcsolási frekvencia
1000 Hz
- Csatlakozó
M12, 4 pólusú
- Kábelhossz
0.3 m
- Ház anyaga
Polikarbonát
- Adó típus
LED, piros
10 m
- Hőmérséklet (min.)
-40 °C
- Hőmérséklet (max.)
60 °C
- Szélesség
13.9 mm
- Magasság
33.8 mm
- Mélység
18.3 mm
- Méret
(Sz x Ma x Mé) 13.9 x 33.8 x 18.3 mm
- Tartalom
1 db
- Vezeték nélküli töltő funkció
Nem
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 2627719 Pepperl+Fuchs Reflexiós fénysorompó OBR7500-R101-E5-0,3M-V1 267075-100446 sötétben kapcsoló 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2627719 Pepperl+Fuchs Reflexiós fénysorompó OBR7500-R101-E5-0,3M-V1 267075-100446 sötétben kapcsoló 1 db
Leírás
Működési tartomány: 0 ... 7,5 m, fénykibocsátó: LED, fény típusa: piros, váltakozó fény, jelkimenet: 1 PNP, zárlatbiztos, fordított polaritás ellen védett, kapcsolási mód: az érzékelő kapcsolási típusa átkapcsolható. A szállítási állapot: Q - Pin4: PNP normál nyitott / sötét kapcsolás nc - Pin2: nyitott, csatlakozás: fix kábel 300 mm csatlakozóval M12 x 1, 4 tűs, üzemi feszültség: 10 ... 30 V DC, környezeti hőmérséklet: -40 ... 60 °C (-40 ... 140 °F), rögzített kábel -25 ... 60 °C (-13 ... 140 °F), flexibilis kábel nem alkalmas húzóláncokhoz
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Kivitel
- Általános adatok
- Működési tartomány: 0 ... 7,5 m
- Reflektor távolság: 0,03 ... 7,5 m
- Határtávolság: 10 m
- Referencia objektum: Reflektor H85-2
- Fénykibocsátó: LED
- Fény: piros, váltakozó
- LED kockázati csoport azonosítás: szabad csoport
- Polarizációs szűrő: igen
- Fénypont átmérője: kb 65 mm 1 m távolságban
- Nyitási szög: 3,7 °
- Környezeti fény határértéke: EN 60947-5-2
- Funkcionális biztonsági jellemzők
- MTTF azaz : 724 a
- Élettartam (T M ): 20 a
- Diagnosztikai lefedettség (DC): 0%
- Indikátorok/vezérlők
- Működési kijelző: LED zöld: | statikus be - Bekapcsolás | villog (4 Hz) - rövidzárlat
- Funkciókijelző: sárga LED: | statikus bekapcsolva - fényút szabad | statikus kikapcsolva – tárgy észlelve | villog (4 Hz) - funkcionális tartalék alulütés
- Kezelőszervek: világos/sötét váltás
- Kezelőszervek: Érzékenység beállító
- Elektromos adatok
- Üzemi feszültség: 10... 30VDC
- Fodrozódás: 10% max.
- terhelés nélküli áram:< 25 mA 24 V tápfeszültség mellett
- Érintésvédelmi osztály: III.
- Kimenet
- Kapcsolási típus: Az érzékelő kapcsolási típusa átkapcsolható. A szállítás állapota: | Q - Pin4: PNP normál nyitott / sötét kapcsolás | nc - Pin2: nyitott
- Jelkimenet: 1 PNP, rövidzárlatbiztos, fordított polaritás ellen védett
- Kapcsolási feszültség: max 30 V DC
- Kapcsolóáram: max 100 mA, rezisztív terhelés
- Felhasználási kategória: DC-12 és DC-13
- Feszültségesés: ≤ 1,5V DC
- Kapcsolási frekvencia: 1000 Hz
- Válaszidő: 0,5 ms
- Megfelelőségi nyilatkozat
- Kommunikációs interfész: IEC 61131-9
- Termékszabvány: EN 60947-5-2
- Jóváhagyások és bizonyítványok
- UL jóváhagyás: E87056, cULus Listed, "Class 2" tápegység, Type Rating 1
- környezeti feltételek függvényében
- Környezeti hőmérséklet: -40 ... 60 °C (-40 ... 140 °F) , rögzített kábel | -25... 60 °C (-13 ... 140 °F), flexibilis kábel nem alkalmas húzóláncokhoz
- Tárolási hőmérséklet: -40 ... 70 °C (-40 ... 158 °F)
- Mechanikai adatok
- Tok szélessége: 13,9 mm
- Ház magasság: 33,8 mm
- Doboz mélység: 18,3 mm
- Védettségi fokozat: IP67 / IP69 / IP69K
- Csatlakozás: fix kábel 300 mm M12 x 1 csatlakozóval, 4 tűs
- Anyag
- Ház: PC (polikarbonát)
- Fénykibocsátás: PMMA
- Súly kb. 21 g
- Kábel hossz: 0,3 m
