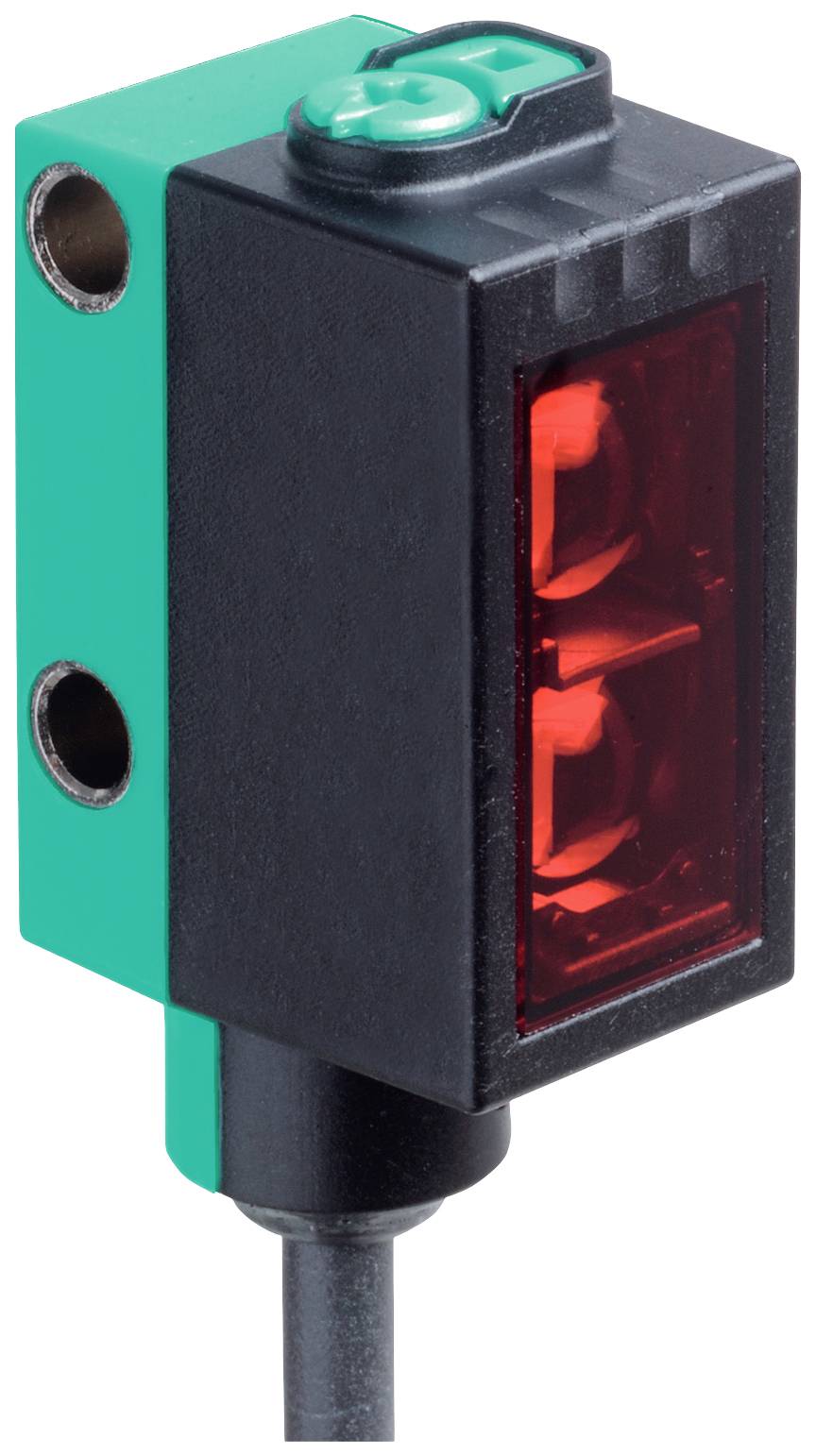

Pepperl+Fuchs Reflexiós fénysorompó OBR7500-R101-EP-IO-0,3M-V3 267075-100021 átkapcsoló (világos BE/sötét BE) 1 db
EAN:
Gyártól szám:
Rendelési szám:
Csomagolás
darab
Termék típus
Reflexiós fénysorompó
Funkciók
átkapcsoló (világos BE/sötét BE)
Max. üzemi feszültség
30 V/DC
Csatlakozó
M8
Adatlap (PDF)
Szám
Összesen (40 150 Ft / Darab)
40 150 Ft
ÁFA nélkül
14 napos visszavételi garancia
Műszaki adatok
- Csomagolás
darab
- Termék típus
Reflexiós fénysorompó
- Gyártói szám
OBR7500-R101-EP-IO-0,3M-V3
- Funkciók
átkapcsoló (világos BE/sötét BE)
- Üzemi feszültség (min.)
10 V/DC
- Max. üzemi feszültség
30 V/DC
- Üzemi feszültség
10 - 30 V/DC
- Megszólalási idő
0.5 ms
- Érintkező típus
1 PNP
- Kimenetek
NPN, záró
PNP, nyitó
- Kapcsolási frekvencia
1000 Hz
- Csatlakozó
M8
- Kábelhossz
0.3 m
- Ház anyaga
Polikarbonát
- Adó típus
LED, piros
10 m
- Jellemzők
LED-es jelző
- Hőmérséklet (min.)
-40 °C
- Hőmérséklet (max.)
60 °C
- Szélesség
13.9 mm
- Magasság
33.8 mm
- Mélység
18.3 mm
- Méret
(Sz x Ma x Mé) 13.9 x 33.8 x 18.3 mm
- Tartalom
1 db
- Vezeték nélküli töltő funkció
Nem
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 2627698 Pepperl+Fuchs Reflexiós fénysorompó OBR7500-R101-EP-IO-0,3M-V3 267075-100021 átkapcsoló (világos BE/sötét BE) 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2627698 Pepperl+Fuchs Reflexiós fénysorompó OBR7500-R101-EP-IO-0,3M-V3 267075-100021 átkapcsoló (világos BE/sötét BE) 1 db
Leírás
Működési tartomány: 0 ... 7,5 m, fénykibocsátó: LED, fény típusa: piros, váltakozó fény, jelkimenet: 1 push-pull kimenet, zárlatbiztos, fordított polaritás ellen védett, túlfeszültség mentes, interfész típusa: IO-Link (C/-n keresztül Q = 4-es érintkező), kapcsolási típus: az érzékelő kapcsolási típusa átkapcsolható. A szállítási állapot: C/Q - Pin4: NPN NO érintkező / sötét kapcsolás, PNP NC érintkező / fény kapcsolás, IO-Link, csatlakozás: fix kábel 300 mm dugóval M8 x 1, 3 tűs, üzemi feszültség: 10 . .. 30 V DC, környezeti hőmérséklet: -40 ... 60 °C (-40 ... 140 °F), rögzített kábel -25 ... 60 °C (-13 ... 140 °F), flexibilis kábel nem alkalmas húzóláncokhoz
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Kivitel
- Általános adatok
- Működési tartomány: 0 ... 7,5 m
- Reflektor távolság: 0,03 ... 7,5 m
- Határtávolság: 10 m
- Referencia objektum: Reflektor H85-2
- Fénykibocsátó: LED
- Fény: piros, váltakozó
- LED kockázati csoport azonosítás: szabad csoport
- Polarizációs szűrő: igen
- Fénypont átmérője: kb 65 mm 1 m távolságban
- Nyitási szög: 3,7 °
- Környezeti fény határértéke: EN 60947-5-2
- Funkcionális biztonsági jellemzők
- MTTF azaz : 724 a
- Élettartam (T M ): 20 a
- Diagnosztikai lefedettség (DC): 0%
- Indikátorok/vezérlők
- Működési kijelző: LED zöld: | statikus be - Bekapcsolás | villog (4 Hz) - rövidzárlat | villog rövid megszakítással (1 Hz) - IO-Link mód
- Funkciókijelző: sárga LED: | statikus bekapcsolva - fényút szabad | statikus kikapcsolva – tárgy észlelve | villogó (4 Hz) - funkcionális tartalék alulütés
- Kezelőszervek: világos/sötét váltás
- Kezelőszervek: Érzékenység beállító
- Paraméter kijelzés: IO-Link kommunikáció: zöld LED rövid időre kialszik (1 Hz)
- Elektromos adatok
- Üzemi feszültség: 10... 30VDC
- Fodrozódás: 10% max.
- terhelés nélküli áram:< 25 mA 24 V tápfeszültség mellett
- Érintésvédelmi osztály: III.
- Csatlakozó
- Interfész típusa: IO-Link (C/Q-n keresztül = 4-es érintkező)
- Átviteli sebesség: COM2 (38,4 kbps)
- IO-Link verzió: 1.1
- Minimális ciklusidő: 2,3 ms
- Folyamat adatszélesség: Folyamat adatbevitel 2 bit | Kimeneti folyamatadat 2 bit
- SIO mód támogatás: igen
- Eszközazonosító: 0x110201 (1114625)
- Kompatibilis mester port típusa: A
- Kimenet
- Kapcsolási típus: Az érzékelő kapcsolási típusa átkapcsolható. A szállítás állapota: | C/Q - Pin4: NPN normál nyitott / sötét kapcsolás, PNP alaphelyzetben zárt / fény kapcsolás, IO-Link
- Jelkimenet: 1 push-pull kimenet, rövidzárlatbiztos, fordított polaritás ellen védett, túlfeszültség ellen védett
- Kapcsolási feszültség: max 30 V DC
- Kapcsolóáram: max 100 mA, rezisztív terhelés
- Felhasználási kategória: DC-12 és DC-13
- Feszültségesés: ≤ 1,5V DC
- Kapcsolási frekvencia: 1000 Hz
- Válaszidő: 0,5 ms
- Megfelelőségi nyilatkozat
- Kommunikációs interfész: IEC 61131-9
- Termékszabvány: EN 60947-5-2
- Jóváhagyások és bizonyítványok
- UL jóváhagyás: E87056, cULus Listed, "Class 2" tápegység, Type Rating 1
- környezeti feltételek függvényében
- Környezeti hőmérséklet: -40 ... 60 °C (-40 ... 140 °F) , rögzített kábel | -25... 60 °C (-13 ... 140 °F), flexibilis kábel nem alkalmas húzóláncokhoz
- Tárolási hőmérséklet: -40 ... 70 °C (-40 ... 158 °F)
- Mechanikai adatok
- Tok szélessége: 13,9 mm
- Ház magasság: 33,8 mm
- Doboz mélység: 18,3 mm
- Védettségi fokozat: IP67 / IP69 / IP69K
- Csatlakozás: fix kábel 300 mm csatlakozóval M8 x 1, 3 tűs
- Anyag
- Ház: PC (polikarbonát)
- Fénykibocsátás: PMMA
- Súly kb. 15 g
- Kábel hossz: 0,3 m
