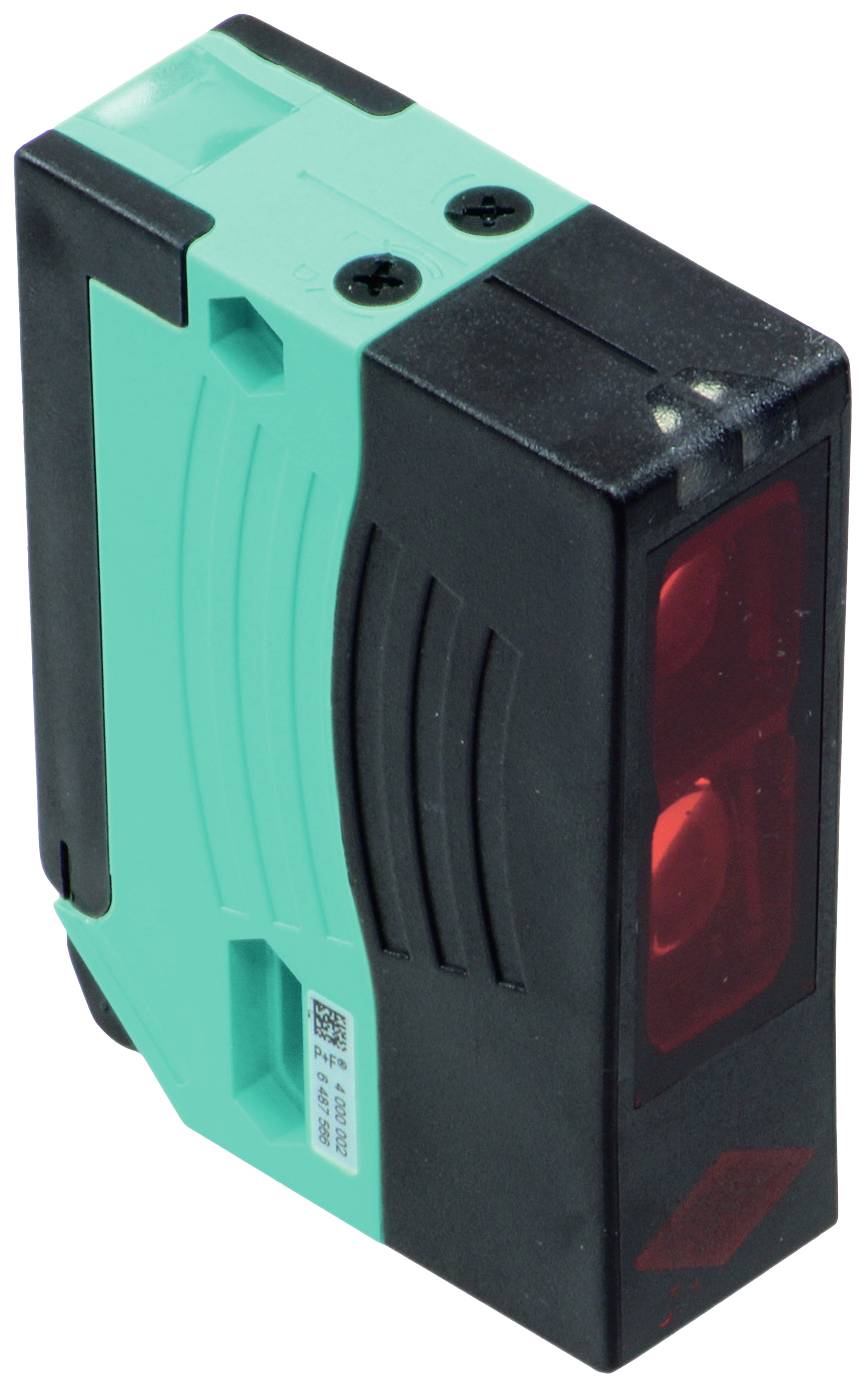

Pepperl+Fuchs Reflexiós fénysorompó RLK28-55-Z-2466/31/115d 204401 átkapcsoló (világos BE/sötét BE) 1 db
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
Reflexiós fénysorompó
Funkciók
átkapcsoló (világos BE/sötét BE)
Max. üzemi feszültség
240 V DC/AC
Csatlakozó
Csatlakozódugó
Gyártói szám
RLK28-55-Z-2466/31/115d
Adatlap (PDF)
Szám
Összesen (116 528 Ft / Darab)
116 528 Ft
ÁFA nélkül
14 napos visszavételi garancia
Műszaki adatok
- Termék típus
Reflexiós fénysorompó
- Gyártói szám
RLK28-55-Z-2466/31/115d
- Funkciók
átkapcsoló (világos BE/sötét BE)
- Üzemi feszültség (min.)
12 V DC/AC
- Max. üzemi feszültség
240 V DC/AC
- Üzemi feszültség
12 - 240 V DC/AC
- Megszólalási idő
20 ms
- Érintkező típus
1 váltó
- Kimenetek
Relé
- Kapcsolási frekvencia
25 Hz
- Csatlakozó
Csatlakozódugó
- Ház anyaga
ABS
- Adó típus
LED, piros
- Hullámhossz
660 nm
21 m
- Hőmérséklet (min.)
-40 °C
- Hőmérséklet (max.)
60 °C
- Szélesség
25.8 mm
- Magasság
88 mm
- Mélység
65.5 mm
- Méret
(Sz x Ma x Mé) 25.8 x 88 x 65.5 mm
- Tartalom
1 db
- Vezeték nélküli töltő funkció
Nem
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 2627677 Pepperl+Fuchs Reflexiós fénysorompó RLK28-55-Z-2466/31/115d 204401 átkapcsoló (világos BE/sötét BE) 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2627677 Pepperl+Fuchs Reflexiós fénysorompó RLK28-55-Z-2466/31/115d 204401 átkapcsoló (világos BE/sötét BE) 1 db
Leírás
Működési tartomány: 0 ... 17 m, fénykibocsátó: LED, fény típusa: piros, változó fény, 660 nm, jelkimenet: relé, 1 váltóérintkező, kapcsolási típus: fény/sötét kapcsolás, kapcsolható (egy H/D kapcsoló csak akkor működik, ha a megfelelő másik a "sötét kapcsolási" állásban van.), Csatlakozás: 7 pólusú, felületre szerelt csatlakozó, 250 V AC-ig hálózati aljzat nélkül, üzemi feszültség: 12 ... 240 V AC/DC, környezeti hőmérséklet: -40 ... 60 °C (-40 ... 140°F)
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Kivitel
- Általános adatok
- Működési tartomány: 0 ... 17 m
- Reflektor távolság: 0,05 ... 17 m
- Határtávolság: 21 m |
- Referencia objektum: Reflektor H85-2
- Fénykibocsátó: LED
- Fény típusa: piros, váltakozó fény, 660 nm
- Polarizációs szűrő: igen
- Fénypont átmérője: kb 290 mm 17 m távolságban
- Rekeszszög: adó 1°, | vevő 2°
- Külső fény határértéke: 80000 lux
- Funkcionális biztonsági jellemzők
- MTTF azaz : 600 a
- Élettartam (T M ): 20 a
- Diagnosztikai lefedettség (DC): 0%
- Indikátorok/vezérlők
- Működési kijelző: zöld LED
- Funkciókijelző: 2 sárga LED, világít, ha a fénysugár szabad, villog, ha a funkcionális tartalék alul van, nem világít, ha a sugár megszakad.
- Kezelőszervek: Érzékenység állító (beállítás max< a működési tartomány 25%-a), világos/sötét kapcsoló
- Elektromos adatok
- Üzemi feszültség: 12... 240 V AC/DC
- Áramfelvétel: ≤3,5VA
- Kimenet
- Kapcsolási mód: világos/sötét kapcsolás, kapcsolható (az egyik H/D kapcsoló csak akkor működik, ha a másik "sötét kapcsolás" állásban van.)
- Jelkimenet: relé, 1 váltóérintkező
- Kapcsolási feszültség: max.250 V AC/DC
- Kapcsolt áram: max. 2 A
- Kapcsolási teljesítmény: DC: max 50 W AC: max: 500 VA
- Kapcsolási frekvencia: 25 Hz
- Válaszidő: 20ms
- Időzítő funkció: GAN, GAB, IAB, GAN-IAB, GAN-GAB, programozható | Beállítási tartomány 0,1... 10 mp
- Megfelelőségi nyilatkozat
- Termékszabvány: EN 60947-5-2
- Jóváhagyások és bizonyítványok
- Védelmi osztály: II, névleges szigetelési feszültség ≤ 250 V AC, 1-2 szennyezettségi fok az IEC 60664-1 szerint Kimeneti áramkör alapszigeteléssel a vezérlőáramkörtől az IEC 61140 szerint. | Veszély ! | A 2-es védelmi osztály csak zárt szorítótér esetén érvényes.
- környezeti feltételek függvényében
- Környezeti hőmérséklet: -40 ... 60 °C (-40 ... 140°F)
- Tárolási hőmérséklet: -40 ... 75 °C (-40 ... 167 °F)
- Mechanikai adatok
- Tok szélessége: 25,8 mm
- Ház magasság: 88 mm
- Doboz mélység: 65,5 mm
- Védettség: IP65
- Csatlakozás: 7 pólusú, felületre szerelt dugó, 250 V AC-ig hálózati aljzat nélkül
- Anyag
- Ház: műanyag ABS
- Fénykibocsátás: műanyag tárcsa
- Súly: 180 g
