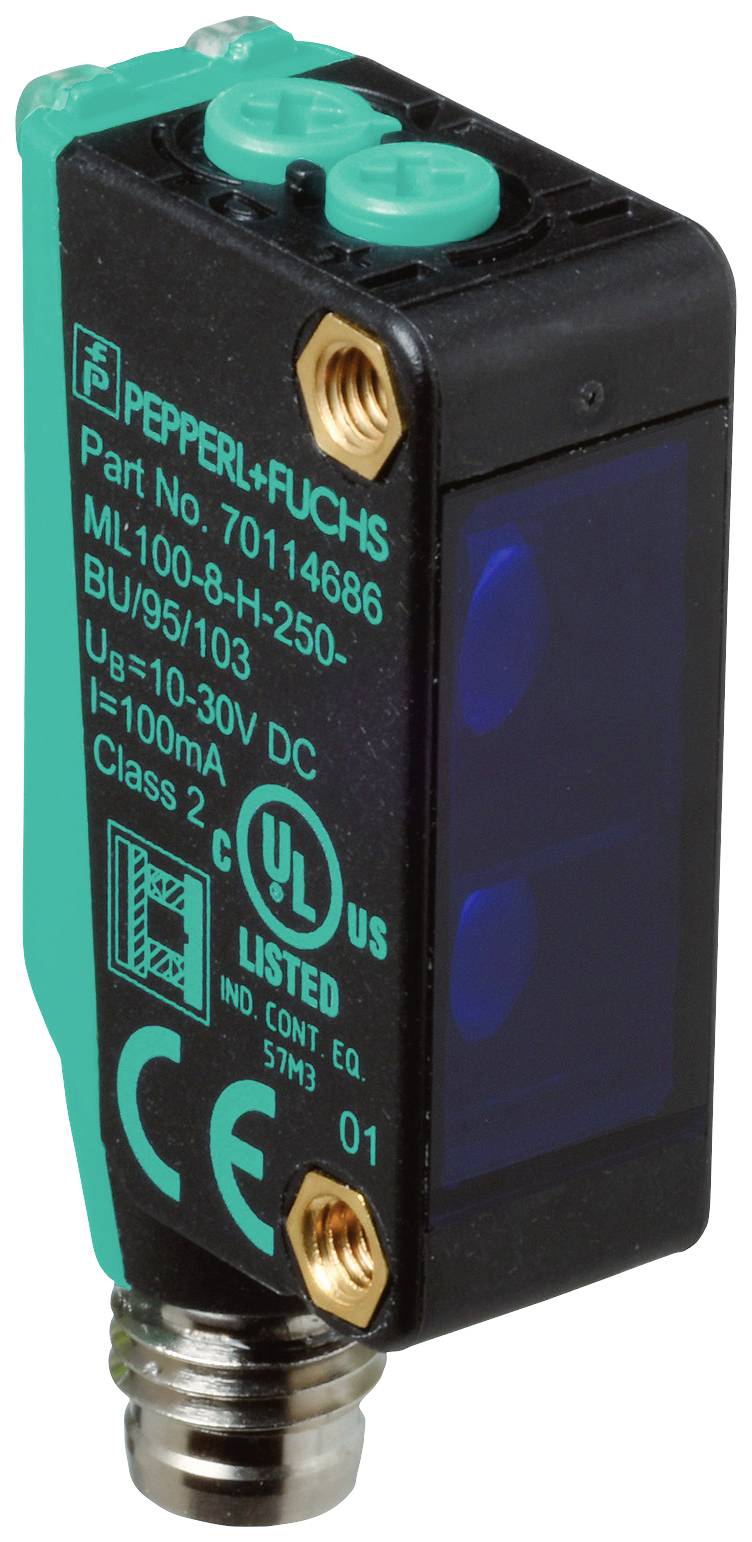

Pepperl+Fuchs Reflexiós fényszkenner ML100-8-H-250-BU/95/103 70114686 világosban kapcsoló 1 db
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
Reflexiós fényszkenner
Funkciók
világosban kapcsoló
Max. üzemi feszültség
30 V/DC
Csatlakozó
M8, 4 pólusú
Gyártói szám
ML100-8-H-250-BU/95/103
Adatlap (PDF)
Szám
Összesen (56 685 Ft / Darab)
56 685 Ft
ÁFA nélkül
14 napos visszavételi garancia
Műszaki adatok
- Termék típus
Reflexiós fényszkenner
- Gyártói szám
ML100-8-H-250-BU/95/103
- Funkciók
világosban kapcsoló
- Üzemi feszültség (min.)
10 V/DC
- Max. üzemi feszültség
30 V/DC
- Üzemi feszültség
10 - 30 V/DC
- Megszólalási idő
1 ms
- Érintkező típus
1 PNP
- Kimenetek
PNP
- Kapcsolási frekvencia
500 Hz
- Csatlakozó
M8, 4 pólusú
- Ház anyaga
Polikarbonát
- Adó típus
LED kék
250 mm
- Jellemzők
Háttérkitakarással
- Hőmérséklet (min.)
-30 °C
- Hőmérséklet (max.)
60 °C
- Szélesség
11 mm
- Magasság
31 mm
- Mélység
20 mm
- Méret
(Sz x Ma x Mé) 11 x 31 x 20 mm
- Tartalom
1 db
- Vezeték nélküli töltő funkció
Nem
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 2629322 Pepperl+Fuchs Reflexiós fényszkenner ML100-8-H-250-BU/95/103 70114686 világosban kapcsoló 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2629322 Pepperl+Fuchs Reflexiós fényszkenner ML100-8-H-250-BU/95/103 70114686 világosban kapcsoló 1 db
Leírás
Érzékelési tartomány: 5... 250 mm, fénykibocsátó: LED, fény típusa: modulált látható kék fény, jelkimenet: 1 PNP kimenet, zárlatbiztos, polaritásváltás ellen védett, nyitott kollektor, kapcsolási típus: az érzékelő kapcsolási típusa átkapcsolható. Szállítási állapot: lámpakapcsolás, csatlakozás: dugaszoló csatlakozó M8 x 1, 4 tűs, üzemi feszültség: 10 ... 30 V DC, környezeti hőmérséklet: -30 ... 60 °C (-22 ... 140°F)
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Kivitel
- Általános adatok
- Érzékelési tartomány: 5... 250 mm
- Szkennelési tartomány min.: 5 ... 30 mm
- Szkennelési tartomány max.: 5 ... 250 mm
- Beállítási tartomány: 30... 250 mm
- Referencia tárgy: standard fehér, 100 mm x 100 mm
- Fénykibocsátó: LED
- Fény típusa: modulált látható kék fény
- Polarizációs szűrő: nincs
- Fekete-fehér különbség (6%/90%):< 30% 250 mm-nél,< 20% 200 mm-nél,< 10% 150 mm-nél
- Fénypont átmérője: kb 14 mm 250 mm távolságban
- Nyílásszög: körülbelül 4 °
- Fénykibocsátás: frontális
- Környezeti fény határértéke: EN 60947-5-2
- Funkcionális biztonsági jellemzők
- MTTF azaz : 840 a
- Élettartam (T M ): 20 a
- Diagnosztikai lefedettség (DC): 0%
- Indikátorok/vezérlők
- Működési kijelző: LED zöld: Hálózat be van kapcsolva (bekapcsolva)
- Funkciókijelző: Sárga LED: világít, ha tárgyat észlel
- Kezelőszervek: Érzékelési tartomány állító
- Kezelőszervek: világos/sötét váltás
- Elektromos adatok
- Üzemi feszültség: 10... 30VDC
- Fodrozódás: 10% max.
- Üresjárati áram: < 20 mA
- Kimenet
- Kapcsolási típus: Az érzékelő kapcsolási típusa átkapcsolható. A szállítás állapota: lámpakapcsolás
- Jelkimenet: 1 PNP kimenet, rövidzárlatbiztos, fordított polaritás elleni védelem, nyitott kollektor
- Kapcsolási feszültség: max 30 V DC
- Kapcsolóáram: max 100 mA, rezisztív terhelés
- Feszültségesés: ≤ 1,5V DC
- Kapcsolási frekvencia: 500 Hz
- Megszólalási idő 1 ms
- Megfelelőségi nyilatkozat
- Termékszabvány: EN 60947-5-2
- Jóváhagyások és bizonyítványok
- EAC megfelelőség: TR CU 020/2011
- UL-felismerés: cULus listás, 2. osztályú tápforrás vagy UL listás tápegység korlátozott feszültségkimenettel (esetleg integrált) biztosítékkal (max. 3,3 A az UL248 szerint), 1. típusú ház
- CCC jóváhagyás: A ≤36 V maximális üzemi feszültségű termékek nem igényelnek jóváhagyást, ezért nem rendelkeznek CCC címkével.
- környezeti feltételek függvényében
- Környezeti hőmérséklet: -30 ... 60 °C (-22 ... 140°F)
- Tárolási hőmérséklet: -40 ... 70 °C (-40 ... 158 °F)
- Mechanikai adatok
- Tok szélessége: 11mm
- Ház magasság: 31 mm
- Doboz mélység: 20 mm
- Védelmi típus: IP67
- Csatlakozás: csatlakozó M8 x 1, 4 tűs
- Anyag
- Ház: PC (polikarbonát)
- Fénykibocsátás: PMMA
- Súly kb. 10 g
- A rögzítőcsavarok meghúzási nyomatéka: 0,6 Nm
