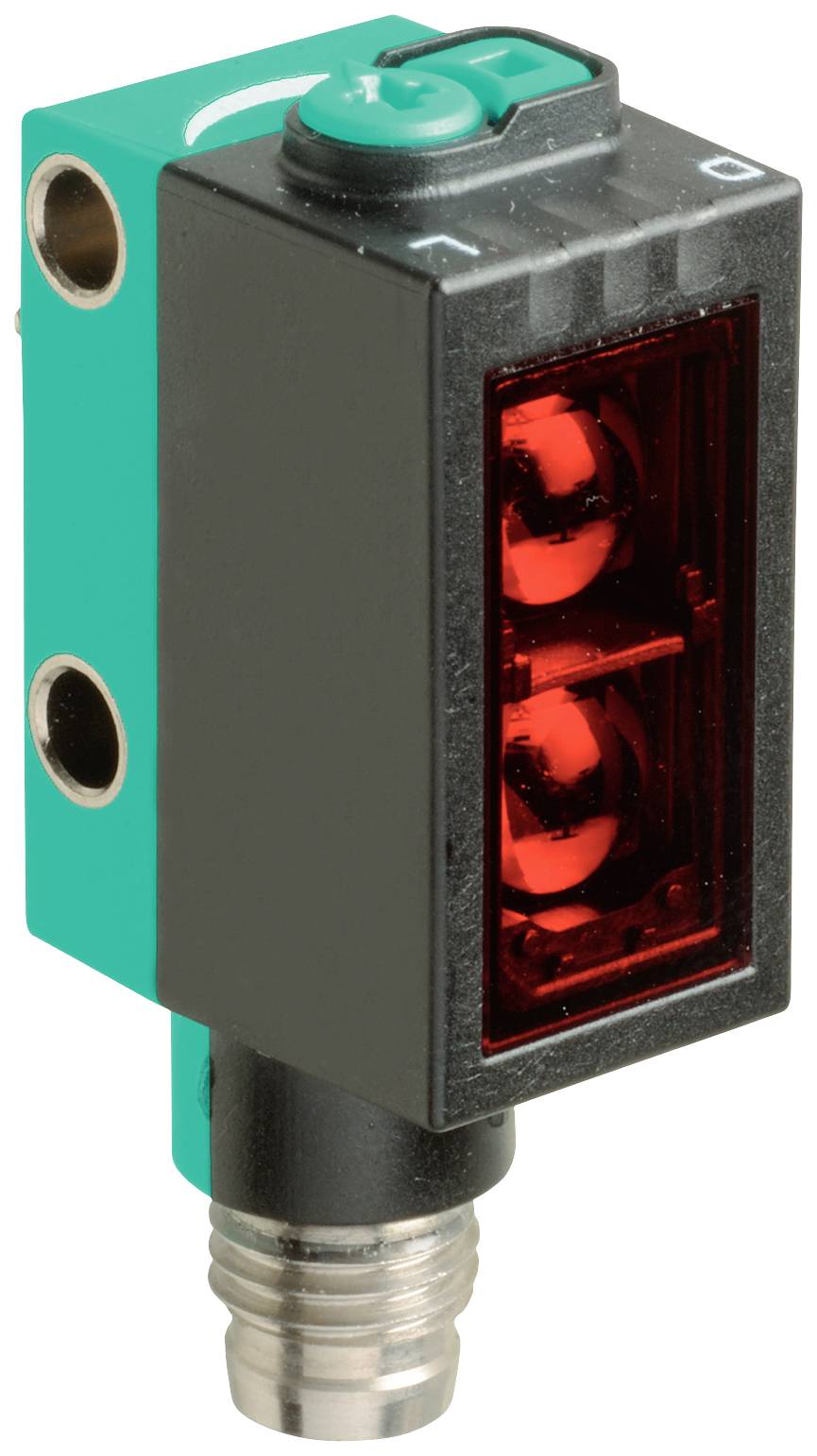

Pepperl+Fuchs Reflexiós fényszkenner OBT300-R101-EP-IO-V3-1T-L 267075-0109 sötétben kapcsoló 1 db
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
Reflexiós fényszkenner
Funkciók
sötétben kapcsoló
Max. üzemi feszültség
30 V/DC
Csatlakozó
M8
Gyártói szám
OBT300-R101-EP-IO-V3-1T-L
Adatlap (PDF)
Szám
Összesen (73 220 Ft / Darab)
73 220 Ft
ÁFA nélkül
14 napos visszavételi garancia
Műszaki adatok
- Termék típus
Reflexiós fényszkenner
- Gyártói szám
OBT300-R101-EP-IO-V3-1T-L
- Funkciók
sötétben kapcsoló
- Üzemi feszültség (min.)
10 V/DC
- Max. üzemi feszültség
30 V/DC
- Üzemi feszültség
10 - 30 V/DC
- Megszólalási idő
300 µs
- Érintkező típus
Antivalens
- Kimenetek
NPN, záró
PNP, nyitó
- Kapcsolási frekvencia
1650 Hz
- Csatlakozó
M8
- Ház anyaga
Polikarbonát
- Adó típus
Lézerdióda
- Lézer osztály
1
- Hullámhossz
680 nm
300 mm
- Jellemzők
Háttérkitakarással
- Hőmérséklet (min.)
-40 °C
- Hőmérséklet (max.)
60 °C
- Szélesség
13.9 mm
- Magasság
41.4 mm
- Mélység
18.3 mm
- Méret
(Sz x Ma x Mé) 13.9 x 41.4 x 18.3 mm
- Tartalom
1 db
- Vezeték nélküli töltő funkció
Nem
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 2629331 Pepperl+Fuchs Reflexiós fényszkenner OBT300-R101-EP-IO-V3-1T-L 267075-0109 sötétben kapcsoló 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2629331 Pepperl+Fuchs Reflexiós fényszkenner OBT300-R101-EP-IO-V3-1T-L 267075-0109 sötétben kapcsoló 1 db
Leírás
Szkennelési tartomány: 7... 300 mm, fénykibocsátó: lézerdióda, fény típusa: piros, váltakozó fény, jelkimenet: 1 push-pull kimenet, rövidzárlatbiztos, fordított polaritás ellen védett, túlfeszültségálló, interfész típusa: IO-Link (via C/Q = 4-es érintkező), kapcsolási típus: az érzékelő kapcsolási típusa átkapcsolható. A szállítási állapot: C/Q - Pin4: NPN NO érintkező / sötét kapcsolás, PNP NC érintkező / fény kapcsolás, IO-Link, csatlakozás: készülék csatlakozó M8 x 1, 3 tűs, üzemi feszültség: 10 ... 30 V DC, környezeti hőmérséklet: -40 ... 60 °C (-40 ... 140°F)
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Kivitel
- Általános adatok
- Szkennelési tartomány: 7... 300 mm
- Szkennelési tartomány min.: 7 ... 25 mm
- Szkennelési tartomány max.: 7 ... 300 mm
- Beállítási tartomány: 25... 300 mm
- Referencia tárgy: standard fehér, 100 mm x 100 mm
- Fénykibocsátó: lézerdióda
- Fény: piros, váltakozó
- A lézer jellemzői
- Megjegyzés: LÉZERFÉNY, NE NÉZZEN A SUGÁRBA
- Lézer osztály 1
- Hullámhossz: 680 nm
- Nyalábdivergencia:> 5 mrad d63< 1 mm a 150 mm-es tartományban ... 250 mm
- Impulzus időtartama: 3 µs
- Ismétlési frekvencia: kb. 13 kHz
- Max. impulzusenergia: 10,4 nJ
- Fekete/fehér különbség (6%/90%):< 5% 150 mm-nél
- Fénypont átmérője: kb 1 mm 200 mm távolságban
- Nyílásszög: körülbelül 0,3 °
- Külső fény határértéke: EN 60947-5-2: 40000 lux
- Funkcionális biztonsági jellemzők
- MTTF azaz : 560 a
- Élettartam (T M ): 20 a
- Diagnosztikai lefedettség (DC): 0%
- Indikátorok/vezérlők
- Működési kijelző: LED zöld: | statikus be - Bekapcsolás | villog (4 Hz) - rövidzárlat | villog rövid megszakítással (1 Hz) - IO-Link mód
- Funkciókijelző: sárga LED: statikusan világít - háttér észlelve (objektum nem észlelhető) statikusan kikapcsolva - tárgy észlelve
- Kezelőszervek: világos/sötét váltás
- Kezelőszervek: Érzékelési tartomány állító
- Elektromos adatok
- Üzemi feszültség: 10... 30VDC
- Fodrozódás: 10% max.
- terhelés nélküli áram:< 20 mA 24 V tápfeszültség mellett
- Érintésvédelmi osztály: III.
- Csatlakozó
- Interfész típusa: IO-Link (C/Q-n keresztül = 4-es érintkező)
- Eszközprofil: Smart Sensor
- Átviteli sebesség: COM2 (38,4 kbps)
- IO-Link verzió: 1.1
- Minimális ciklusidő: 2,3 ms
- Folyamatadatok szélessége: Folyamat adatbevitel 1 bit | Kimeneti folyamatadat 2 bit
- SIO mód támogatás: igen
- Eszközazonosító: 0x110702 (1115906)
- Kompatibilis mester port típusa: A
- Kimenet
- Kapcsolási típus: Az érzékelő kapcsolási típusa átkapcsolható. A szállítás állapota: | C/Q - Pin4: NPN alaphelyzetben nyitott / sötét kapcsolás, PNP alaphelyzetben zárt / fény kapcsolás, IO-Link |
- Jelkimenet: 1 push-pull kimenet, rövidzárlatbiztos, fordított polaritás ellen védett, túlfeszültség ellen védett
- Kapcsolási feszültség: max 30 V DC
- Kapcsolóáram: max 100 mA, rezisztív terhelés
- Felhasználási kategória: DC-12 és DC-13
- Feszültségesés: ≤ 1,5V DC
- Kapcsolási frekvencia: 1650 Hz
- Válaszidő: 300 µs
- Megfelelőségi nyilatkozat
- Kommunikációs interfész: IEC 61131-9
- Termékszabvány: EN 60947-5-2
- Lézerbiztonság: EN 60825-1:2014
- Jóváhagyások és bizonyítványok
- UL jóváhagyás: E87056, cULus Listed, "Class 2" tápegység, Type Rating 1
- FDA-jóváhagyás: IEC 60825-1:2007 Megfelel a 21 CFR 1040.10 és 1040.11 előírásainak, kivéve a lézeres közleményben foglalt eltéréseket. 50, 2007. június 24-én
- környezeti feltételek függvényében
- Környezeti hőmérséklet: -40 ... 60 °C (-40 ... 140°F) |
- Tárolási hőmérséklet: -40 ... 70 °C (-40 ... 158 °F)
- Mechanikai adatok
- Tok szélessége: 13,9 mm
- Ház magasság: 41,4 mm
- Doboz mélység: 18,3 mm
- Védettségi fokozat: IP67 / IP69 / IP69K
- Csatlakozás: készülékcsatlakozó M8 x 1, 3 tűs
- Anyag
- Ház: PC (polikarbonát)
- Fénykibocsátás: PMMA
- Súly kb. 10 g
