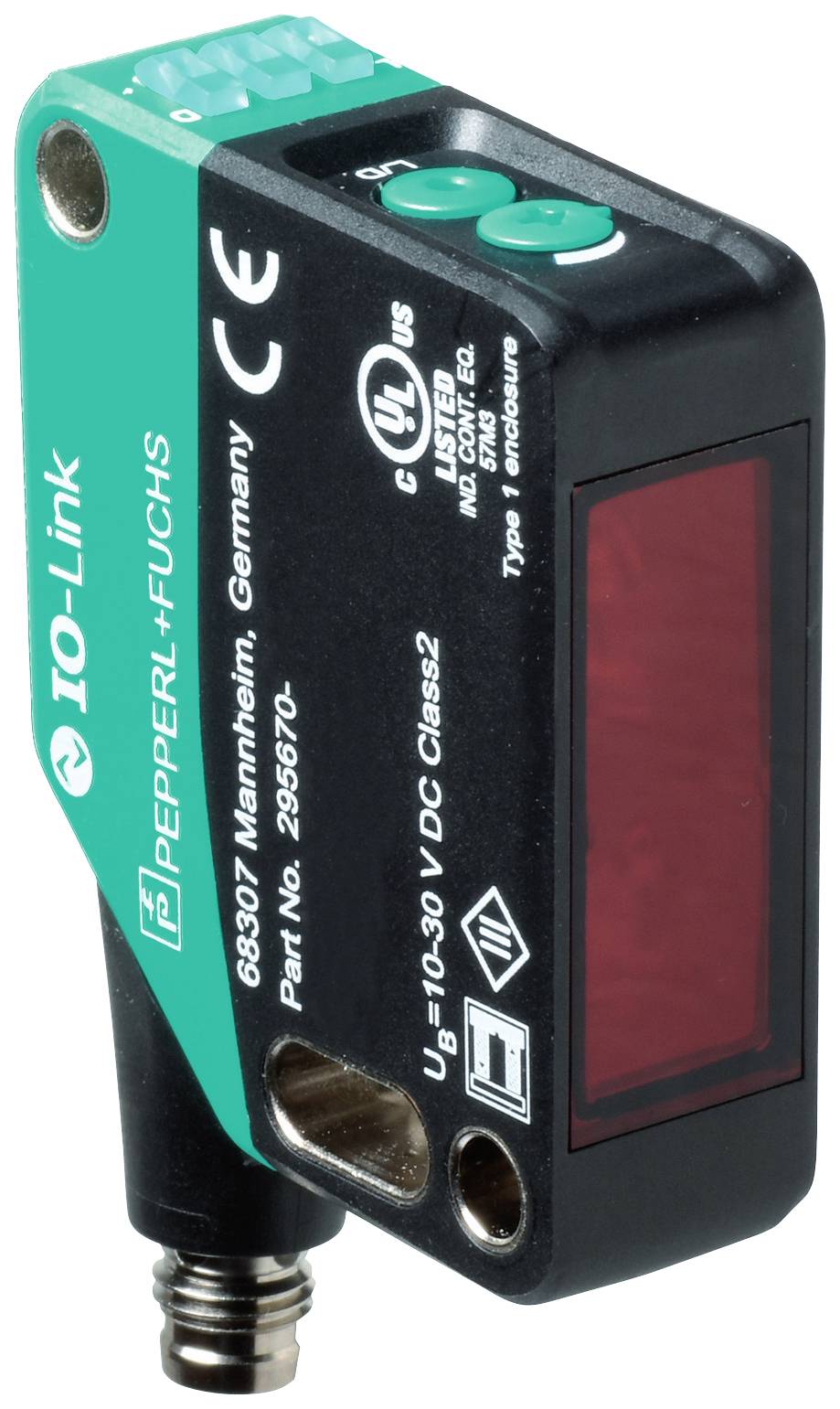

Pepperl+Fuchs Reflexiós fényszkenner OBT650-R200-EP-IO-V3-1T 295670-100114 átkapcsoló (világos BE/sötét BE) 1 db
EAN:
Gyártól szám:
Rendelési szám:
Csomagolás
önálló
Termék típus
Reflexiós fényszkenner
Funkciók
átkapcsoló (világos BE/sötét BE)
Max. üzemi feszültség
30 V/DC
Csatlakozó
M8
Adatlap (PDF)
Szám
Összesen (61 409 Ft / Darab)
61 409 Ft
ÁFA nélkül
14 napos visszavételi garancia
Műszaki adatok
- Csomagolás
önálló
- Termék típus
Reflexiós fényszkenner
- Gyártói szám
OBT650-R200-EP-IO-V3-1T
- Funkciók
átkapcsoló (világos BE/sötét BE)
- Üzemi feszültség (min.)
10 V/DC
- Max. üzemi feszültség
30 V/DC
- Üzemi feszültség
10 - 30 V/DC
- Megszólalási idő
1 ms
- Kimenetek
NPN, záró
PNP, nyitó
- Kapcsolási frekvencia
500 Hz
- Csatlakozó
M8
- Ház anyaga
Polikarbonát
- Adó típus
LED, piros
650 mm
- Jellemzők
Háttérkitakarással
- Hőmérséklet (min.)
-40 °C
- Hőmérséklet (max.)
60 °C
- Szélesség
15 mm
- Magasság
50.6 mm
- Mélység
41.7 mm
- Méret
(Sz x Ma x Mé) 15 x 50.6 x 41.7 mm
- Tartalom
1 db
- Vezeték nélküli töltő funkció
Nem
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 2628792 Pepperl+Fuchs Reflexiós fényszkenner OBT650-R200-EP-IO-V3-1T 295670-100114 átkapcsoló (világos BE/sötét BE) 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2628792 Pepperl+Fuchs Reflexiós fényszkenner OBT650-R200-EP-IO-V3-1T 295670-100114 átkapcsoló (világos BE/sötét BE) 1 db
Leírás
Érzékelési tartomány: 10... 650 mm, fénykibocsátó: LED, fény típusa: piros, váltakozó fény, jelkimenet: 1 push-pull kimenet, zárlatbiztos, fordított polaritás ellen védett, túlfeszültség mentes, interfész típusa: IO-Link (C-n keresztül /Q = 4-es érintkező), kapcsolási típus: az érzékelő kapcsolási típusa átkapcsolható. A szállítási állapot: C/Q - Pin4: NPN NO érintkező / sötét kapcsolás, PNP NC érintkező / fény kapcsolás, IO-Link, csatlakozás: készülék csatlakozó M8 x 1, 3 tűs, 90°-ban elforgatható, üzemi feszültség: 10 . .. 30 V DC, környezeti hőmérséklet: -40 ... 60 °C (-40 ... 140°F)
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Kivitel
- Általános adatok
- Érzékelési tartomány: 10... 650 mm
- Szkennelési tartomány min.: 10 ... 100 mm
- Szkennelési tartomány max.: 10 ... 650 mm
- Beállítási tartomány: 100... 650 mm
- Referencia tárgy: standard fehér, 100 mm x 100 mm
- Fénykibocsátó: LED
- Fény: piros, váltakozó
- LED kockázati csoport azonosítás: szabad csoport
- Fekete-fehér különbség (6%/90%):< 6% 650 mm-nél
- Fénypont átmérője: kb.20 mm x 20 mm 650 mm távolságban
- Nyílásszög: körülbelül 2 °
- Külső fény határértéke: EN 60947-5-2: 70000 lux
- Funkcionális biztonsági jellemzők
- MTTF azaz : 600 a
- Élettartam (T M ): 20 a
- Diagnosztikai lefedettség (DC): 0%
- Indikátorok/vezérlők
- Működési kijelző: LED zöld: | statikus be - Bekapcsolás | villog (4 Hz) - rövidzárlat | villog rövid megszakítással (1 Hz) - IO-Link mód
- Funkciókijelző: sárga LED: statikusan világít - háttér észlelve (objektum nem észlelhető) statikusan kikapcsolva - tárgy észlelve
- Kezelőszervek: világos/sötét váltás
- Kezelőszervek: Érzékelési tartomány állító
- Elektromos adatok
- Üzemi feszültség: 10... 30VDC
- Fodrozódás: 10% max.
- terhelés nélküli áram:< 25 mA 24 V tápfeszültség mellett
- Érintésvédelmi osztály: III.
- Csatlakozó
- Interfész típusa: IO-Link (C/Q-n keresztül = 4-es érintkező)
- IO-Link verzió: 1.1
- Eszközprofil: azonosítás és diagnózis | Intelligens érzékelő típusa 2.4
- Eszközazonosító: 0x111701 (1120001)
- Átviteli sebesség: COM2 (38,4 kbps)
- Minimális ciklusidő: 2,3 ms
- Folyamatadatok szélessége: Folyamat adatbevitel 1 bit | Kimeneti folyamatadat 2 bit
- "SIO mód" támogatás: igen
- Kompatibilis mester port típusa: A
- Kimenet
- Kapcsolási típus: Az érzékelő kapcsolási típusa átkapcsolható. A szállítás állapota: | C/Q - Pin4: NPN alaphelyzetben nyitott / sötét kapcsolás, PNP alaphelyzetben zárt / fény kapcsolás, IO-Link |
- Jelkimenet: 1 push-pull kimenet, rövidzárlatbiztos, fordított polaritás ellen védett, túlfeszültség ellen védett
- Kapcsolási feszültség: max 30 V DC
- Kapcsolóáram: max 100 mA, rezisztív terhelés
- Felhasználási kategória: DC-12 és DC-13
- Feszültségesés: ≤ 1,5V DC
- Kapcsolási frekvencia: 500 Hz
- Megszólalási idő 1 ms
- Megfelelőségi nyilatkozat
- Kommunikációs interfész: IEC 61131-9
- Termékszabvány: EN 60947-5-2
- Jóváhagyások és bizonyítványok
- EAC megfelelőség: TR CU 020/2011
- UL jóváhagyás: E87056, cULus Listed, "Class 2" tápegység, Type Rating 1
- CCC jóváhagyás: A ≤36 V maximális üzemi feszültségű termékek nem igényelnek jóváhagyást, ezért nincsenek ellátva CCC címkével.
- környezeti feltételek függvényében
- Környezeti hőmérséklet: -40 ... 60 °C (-40 ... 140°F) |
- Tárolási hőmérséklet: -40 ... 70 °C (-40 ... 158 °F)
- Mechanikai adatok
- Tok szélessége: 15mm
- Ház magasság: 50,6 mm
- Doboz mélység: 41,7 mm
- Védettségi fokozat: IP67 / IP69 / IP69K
- Csatlakozás: Készülékcsatlakozó M8 x 1, 3 tűs, 90°-ban elforgatható
- Anyag
- Ház: PC (polikarbonát)
- Fénykibocsátás: PMMA
- Súly kb. 35 g
