Name: Pepperl+Fuchs VBA-2A-G11-I-F 234993 Érzékelő/működtető doboz, aktív Többpólusú elosztó 1 db darab
Brand: Pepperl+Fuchs
SKU: 2630721
Availability: BackOrder

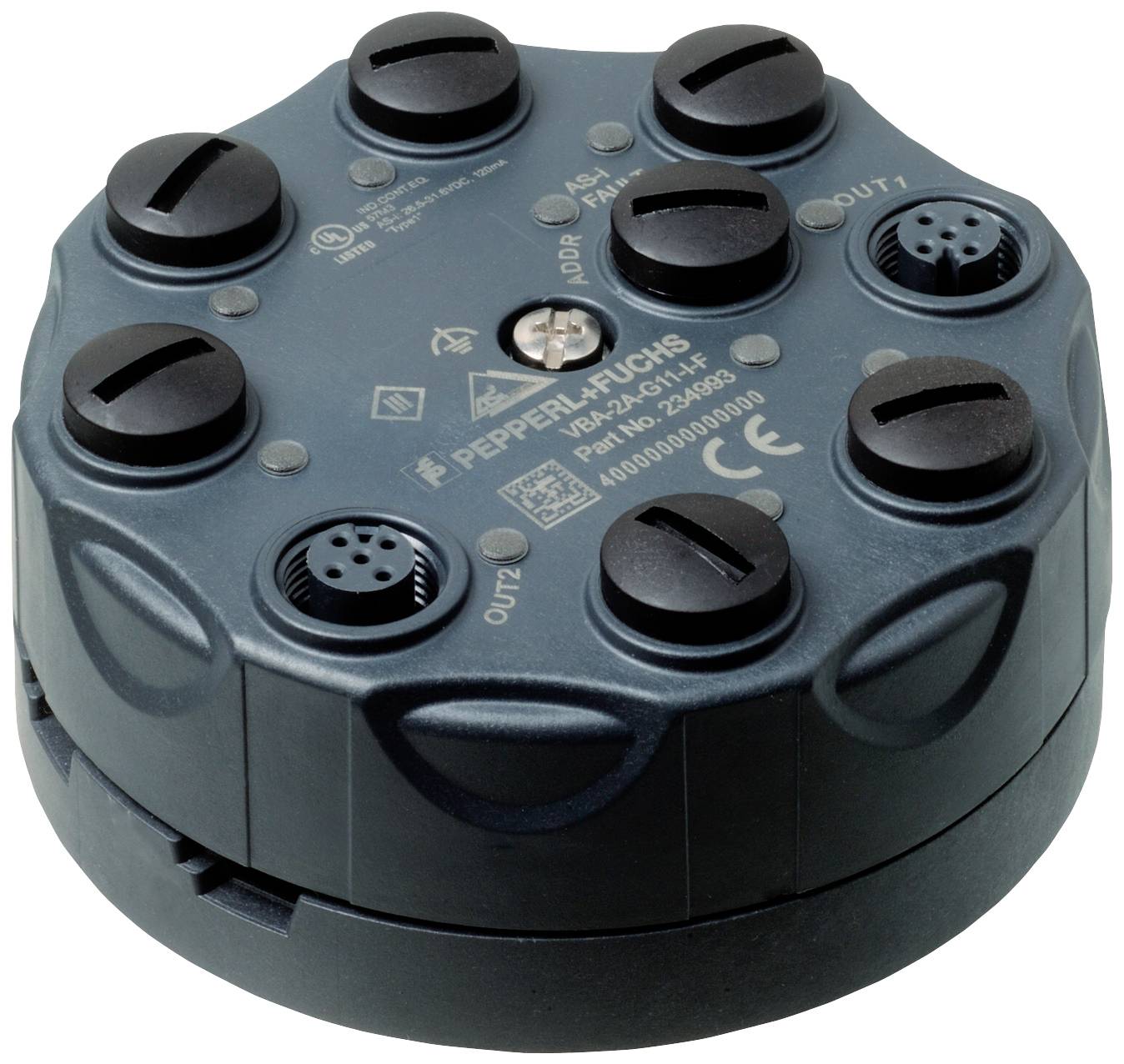

Pepperl+Fuchs fekete, kerek érzékelőelosztó nyolc csatlakozóval és felső felületén lévő jelölésekkel, V1-G típusszámú modell.

Hasonló kivitel

Csomagolás

darab

Termék típus

Érzékelő/működtető doboz, aktív

Gyártói szám

VBA-2A-G11-I-F

Státuszjelző

LED-del

Csatlakozó

M12 alj

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 2027. 01. 04. [H.]

Szám

Összesen (142 990 Ft / Darab)

142 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Csomagolás: darab

Termék típus: Érzékelő/működtető doboz, aktív

Gyártói szám: VBA-2A-G11-I-F

Státuszjelző: LED-del

Csatlakozó: M12 alj

: IP68
IP69K

Hőmérséklet (max.): 70 °C

Hőmérséklet (min.): -25 °C

Csatlakozás (eloosztó dobozok): M12 alj

Ház anyaga: PBT PC

Súly: 200 g

Gyártói szám: 234993

Tartalom: 1 db

Jellemzők: Túlfeszültség elleni védelemmel

Áram terhelhetőség (teljes): 100 mA

Vezeték nélküli töltő funkció: Nem

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 2630721 Pepperl+Fuchs VBA-2A-G11-I-F 234993 Érzékelő/működtető doboz, aktív Többpólusú elosztó 1 db darab

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2630721 Pepperl+Fuchs VBA-2A-G11-I-F 234993 Érzékelő/működtető doboz, aktív Többpólusú elosztó 1 db darab

Leírás

G11 analóg modul 2 analóg kimenet, AS-Interfész specifikáció: V3.0, védettség: IP68 / IP69K, védettség: EN 60529:2000, rögzítés: szerelőlap

Ez a szöveg gépi fordítással készült.

Kivitel

Általános adatok
Előfizető típusa: Normál előfizető
AS-Interfész specifikáció: V3.0
Szükséges átjáró specifikáció: ≥ V2.1
UL fájlszám: E223772
Funkcionális biztonsági jellemzők
MTTF azaz : 370 a
Élettartam (T M ): 20 a
Diagnosztikai lefedettség (DC): 0%
Indikátorok/vezérlők
LED AS-i/FAULT: állapotkijelzés; LED többszínű | zöld: normál működés | piros: kommunikációs hiba | villogó sárga/piros: cím 0 | Villogó zöld/piros: Periféria hiba
LED ANALOG: állapot kimeneti jel; LED sárga | sárga: 0 mA ≤ I ≤ 23 mA | villogó sárga: vezetékszakadás vagy I> 23 mA
Elektromos adatok
Névleges üzemi feszültség: 26,5 ... 31,6 V az AS-interfészről
Névleges üzemi áram: ≤ 100mA
Érintésvédelmi osztály: III.
Túlfeszültség-védelem: U e : III. túlfeszültség kategória, biztonságosan leválasztott tápegységek (PELV)
Kimenet
Szám/típus: 2 analóg kimenet (áram), 0 ... 20 mA
Szállítás: AS-Interface-ről
Terhelhetőség: 600Ω max
Felbontás: 6µA
Pontosság: a teljes skála 0,15%-a
Hőmérséklet befolyás: 1 µA/K
Az irányelveknek való megfelelés
Elektromágneses összeférhetőség
2014/30/EU irányelv: EN 62026-2:2013
Szabványoknak való megfelelés
Védettségi fok: EN 60529:2000
Terepi busz szabvány: EN 62026-2:2013
Kibocsátás: EN 61000-6-4:2007
AS Interfész: EN 62026-2:2013
Immunitás: EN 61000-6-2:2005, EN 61326-1:2006, IEC 62026-2:2008
Programozási megjegyzések
Profil: S-7.3.5
IO kód: 7
Azonosító kód: 3
ID1 kód: F
ID2 kód: 5
adatbit (AS-interfészen keresztüli működés): Az adatérték továbbítása a 7.3 AS-interfész profil szerint történik.
paraméter bit (AS-i-n keresztül programozható): funkció
P0: őrkutya: | P0=1 (alapértelmezett), figyelőkutya aktív | P0=0, a watchdog inaktív
P1: nem használt
P2: Periféria hibaüzenet: | P2=1 (alapértelmezett), perifériahiba jelent meg | P2=0, perifériás hiba nincs jelentve
P3: nem használt
környezeti feltételek függvényében
Környezeti hőmérséklet: -25 ... 70 °C (-13 ... 158 °F)
Tárolási hőmérséklet: -25 ... 85 °C (-13 ... 185 °F-on)
Relatív páratartalom: 85% nem kondenzál
Éghajlati viszonyok: Csak beltéri használatra
Működési magasság: ≤ 2000 m tengerszint feletti magasságban
Szennyezési fok: 3
Mechanikai adatok
Védettség: IP68 / IP69K
Csatlakozás: piercing technológia, AS-i lapos kábel | Kimenetek: M12 kör alakú csatlakozó
Anyag
Ház: PBT PC
Rögzítőcsavar: rozsdamentes acél 1.4305 / AISI 303 (V2A)
Súly ................................................... 200 g
Házcsavarok meghúzási nyomatéka: 1,8 Nm
Meghúzási nyomaték tömszelencé: 0,4 Nm
Rögzítés: szerelőlap
