Name: Pepperl+Fuchs VBA-4E3A-G20-ZEL/M1L-P6 70135193 Érzékelő/működtető doboz, aktív Többpólusú elosztó 1 db darab
Brand: Pepperl+Fuchs
SKU: 2630852
Availability: BackOrder

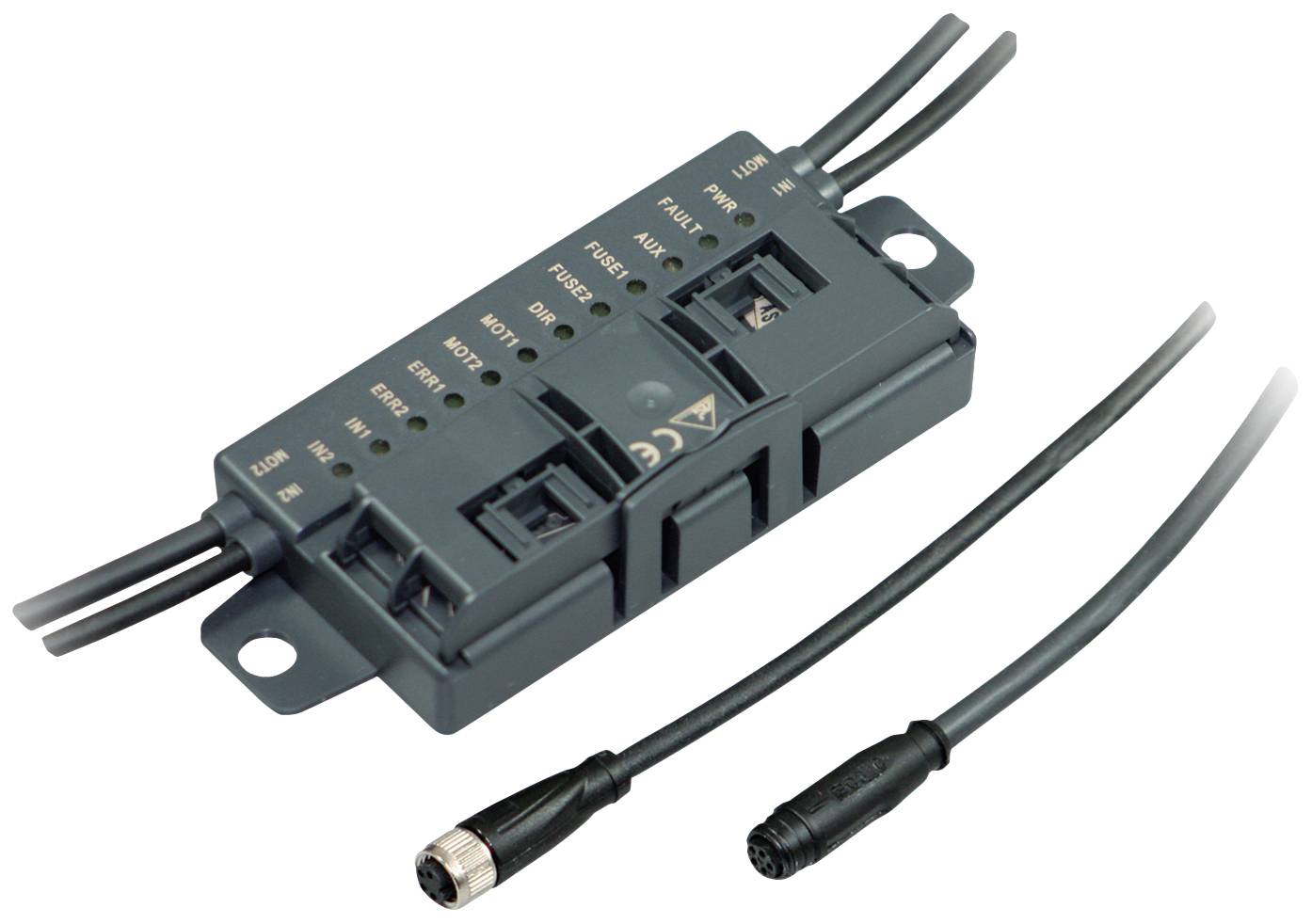

Elektronikus eszköz több csatlakozóval és LED-kijelzőkkel az elülső oldalán. Két kábel csatlakoztatva, az egyik csatlakozó nélküli.

Hasonló kivitel

Csomagolás

darab

Termék típus

Érzékelő/működtető doboz, aktív

Jelhelyek száma

Gyártói szám

VBA-4E3A-G20-ZEL/M1L-P6

Törzsteljesítmény

Igen

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 12. 18. [P.]

Szám

Összesen (140 990 Ft / Darab)

140 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Csomagolás: darab

Termék típus: Érzékelő/működtető doboz, aktív

Jelhelyek száma: 4

Gyártói szám: VBA-4E3A-G20-ZEL/M1L-P6

Törzsteljesítmény: Igen

Státuszjelző: LED-del

Jeltípus: PNP

Csatlakozó: M8 alj

: IP54

Terhelhetőség dugaszonként: 3.5 A

Hőmérséklet (max.): 60 °C

Hőmérséklet (min.): -25 °C

Össz pólusszám: 5

Súly: 220 g

Gyártói szám: 70135193

Tartalom: 1 db

Pólusszám: 5

Jellemzők: Áramkorlátozással

Áram terhelhetőség (teljes): 35 mA

Áramterhelhetősét I/O jelenként: 500 mA

Vezeték nélküli töltő funkció: Nem

Dokumentumok és letöltések

Adatlap

Adatlap 2630852 Pepperl+Fuchs VBA-4E3A-G20-ZEL/M1L-P6 70135193 Érzékelő/működtető doboz, aktív Többpólusú elosztó 1 db darab

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2630852 Pepperl+Fuchs VBA-4E3A-G20-ZEL/M1L-P6 70135193 Érzékelő/működtető doboz, aktív Többpólusú elosztó 1 db darab

Leírás

Kimenetek modulonként: 2
Tervezés (modulok): G20
Beépítési feltételek: terepi beépítés
Bemenetek modulonként: 2
Modul típusa: Motorvezérlő modul
Érzékelő/működtető csatlakozás: M8
Résztvevő típusa: A/B résztvevő
Tápkimenetek: külső (AUX-ból)
Tápbemenetek: külső (AUX-ból)

Ez a szöveg gépi fordítással készült.

Kivitel

Általános adatok
Résztvevő típusa: A/B résztvevő
AS-Interfész specifikáció: V3.0
Szükséges átjáró specifikáció: ≥ V2.1
Profil: S-7.AE
IO kód: 7
Azonosító kód: A
ID1 kód: 6
ID2 kód: E
UL fájlszám: E223772 "Csak NFPA 79 alkalmazásokban használható"
MTBF: 98 a
Kompatibilis görgős motorok: Interroll EC310, Interroll EC5000 24V AI (20W / 35W / 50W), Rulmeca BL3, Itoh Denki PM500XK, Itoh Denki PM500XC
Indikátorok/vezérlők
LED FAULT: hibajelzés; LED piros | piros: kommunikációs hiba vagy cím 0 | Pirosan villog: Az érzékelő tápfeszültség túlterhelése vagy U külső segédfeszültség kiegészítő hiányzik
LED ERR: motorhiba; 2 sárga LED
LED PWR: AS-interfész feszültség; LED zöld | zöld: feszültség OK | Zölden villogó: 0 cím vagy az érzékelő tápfeszültség túlterhelése vagy U külső segédfeszültség kiegészítő hiányzik
LED AUX: U külső segédfeszültség kiegészítő ; Kettős LED zöld/piros | zöld: feszültség OK | piros: feszültség fordított
LED IN: kapcsolási állapot (bemenet); 2 sárga LED
LED BIZTOSÍTÉK: motor tápellátás; 2 zöld LED
LED DIR: a motor forgásiránya; LED sárga
LED MOT: motor aktív; 2 sárga LED
Elektromos adatok
Segédfeszültség (kimenet): 18 ... 30VDC PELV
Névleges üzemi feszültség: 26,5 ... 31,6 V az AS-interfészről
Névleges üzemi áram: ≤ 35mA
bemenet
Szám/típus: 2 bemenet 3 vezetékes érzékelőkhöz (PNP), DC
Tápellátás: U külső segédfeszültségről kiegészítő
Áramterhelhetőség: 500 mA, túlterhelés és rövidzárlatbiztos
Bemeneti áram: ≤ 8 mA (belső korlátozott)
Kapcsolási pont: DIN EN 61131-2 szerint | 0 (csillapítás nélküli) ≤ 0,5 mA | 1 (csillapított) ≥ 2,0 mA
jel késleltetése:< 1 ms (bemenet/AS interfész)
Bemeneti szűrő: 2 ms
Kimenet
Szám/típus: 2 kimenet egyenáramú görgős motorokhoz (MOT1, MOT2)
Tápellátás: U külső segédfeszültségről kiegészítő
Áram: 3,5 A folyamatos áram, 5 A (< 2 s), max. 7,5 A (< 0,3 s) motoronként
Túlterhelés elleni védelem: biztosíték, I 2 t = 5,56 A 2 s
Sebességjel: 1,4 ... 13 V alapjáraton | R én = 5,6 kΩ, R BETÖLTÉS ≥ 35kΩ | Vezérlés a P2:0 paraméterrel
A forgásirány jele: Ki / ≥ (U kiegészítő - 1,0 V) alapjáraton | R én = 5,6 kΩ, R BETÖLTÉS ≥ 5kΩ | AS-interfész adatbitje D2 = 0: U D = Ki
Motorhiba: NPN digitális bemenet, U 0 = 3,3 V, R én = 52kΩ | 0 (nincs hiba) ≥ 40 µA | 1 (Hiba) ≤ 30 µA
Az irányelveknek való megfelelés
Elektromágneses összeférhetőség
2014/30/EU irányelv: EN 62026-2:2013
Szabványoknak való megfelelés
Védettségi fok: EN 60529:2000
Terepi busz szabvány: EN 62026-2:2013
Bemenet: EN 61131-2:2007
Kibocsátás: EN 61000-6-4:2007
AS Interfész: EN 62026-2:2013
Immunitás: EN 61000-6-2:2005, EN 61326-1:2006, EN 62026-2:2013
környezeti feltételek függvényében
Környezeti hőmérséklet: -25 ... 60 °C (-13 ... 140°F)
Tárolási hőmérséklet: -25 ... 85 °C (-13 ... 185 °F-on)
Mechanikai adatok
Védettség: IP54 EN 60529 szerint
Kapcsolat: AS interfész, AUX: penetrációs technika | Lapos kábel sárga/lapos kábel fekete | Bemenetek/kimenetek: M8 kör alakú csatlakozó az EN 61076-2-104 szerint | Bemenetek: LF004-GS1-A (4 pólusú, dugaszoló érintkezők, csavaros reteszelés, A-kódos) | Csatlakozó csatlakozó: LM004-Gx1-A vagy hasonló | Kimenetek: NF005-SS1-B (5 tűs, dugaszoló érintkezők, reteszelő, B-kódos) | Csatlakozó csatlakozó: NM005-Sx1-B vagy hasonló
Súly: 220 g
Rögzítés: 2 rögzítő pánt Ø 8 mm-es furattal
Kábelhossz 0,35 m.
Megjegyzés: A lapos kábelvezetőt 100 működtetési ciklusra tervezték

Leírás

Kivitel

Általános adatok
Résztvevő típusa: A/B résztvevő
AS-Interfész specifikáció: V3.0
Szükséges átjáró specifikáció: ≥ V2.1
Profil: S-7.AE
IO kód: 7
Azonosító kód: A
ID1 kód: 6
ID2 kód: E
UL fájlszám: E223772 "Csak NFPA 79 alkalmazásokban használható"
MTBF: 98 a
Kompatibilis görgős motorok: Interroll EC310, Interroll EC5000 24V AI (20W / 35W / 50W), Rulmeca BL3, Itoh Denki PM500XK, Itoh Denki PM500XC
Indikátorok/vezérlők
LED FAULT: hibajelzés; LED piros | piros: kommunikációs hiba vagy cím 0 | Pirosan villog: Az érzékelő tápfeszültség túlterhelése vagy U külső segédfeszültség kiegészítő hiányzik
LED ERR: motorhiba; 2 sárga LED
LED PWR: AS-interfész feszültség; LED zöld | zöld: feszültség OK | Zölden villogó: 0 cím vagy az érzékelő tápfeszültség túlterhelése vagy U külső segédfeszültség kiegészítő hiányzik
LED AUX: U külső segédfeszültség kiegészítő ; Kettős LED zöld/piros | zöld: feszültség OK | piros: feszültség fordított
LED IN: kapcsolási állapot (bemenet); 2 sárga LED
LED BIZTOSÍTÉK: motor tápellátás; 2 zöld LED
LED DIR: a motor forgásiránya; LED sárga
LED MOT: motor aktív; 2 sárga LED
Elektromos adatok
Segédfeszültség (kimenet): 18 ... 30VDC PELV
Névleges üzemi feszültség: 26,5 ... 31,6 V az AS-interfészről
Névleges üzemi áram: ≤ 35mA
bemenet
Szám/típus: 2 bemenet 3 vezetékes érzékelőkhöz (PNP), DC
Tápellátás: U külső segédfeszültségről kiegészítő
Áramterhelhetőség: 500 mA, túlterhelés és rövidzárlatbiztos
Bemeneti áram: ≤ 8 mA (belső korlátozott)
Kapcsolási pont: DIN EN 61131-2 szerint | 0 (csillapítás nélküli) ≤ 0,5 mA | 1 (csillapított) ≥ 2,0 mA
jel késleltetése:< 1 ms (bemenet/AS interfész)
Bemeneti szűrő: 2 ms
Kimenet
Szám/típus: 2 kimenet egyenáramú görgős motorokhoz (MOT1, MOT2)
Tápellátás: U külső segédfeszültségről kiegészítő
Áram: 3,5 A folyamatos áram, 5 A (< 2 s), max. 7,5 A (< 0,3 s) motoronként
Túlterhelés elleni védelem: biztosíték, I 2 t = 5,56 A 2 s
Sebességjel: 1,4 ... 13 V alapjáraton | R én = 5,6 kΩ, R BETÖLTÉS ≥ 35kΩ | Vezérlés a P2:0 paraméterrel
A forgásirány jele: Ki / ≥ (U kiegészítő - 1,0 V) alapjáraton | R én = 5,6 kΩ, R BETÖLTÉS ≥ 5kΩ | AS-interfész adatbitje D2 = 0: U D = Ki
Motorhiba: NPN digitális bemenet, U 0 = 3,3 V, R én = 52kΩ | 0 (nincs hiba) ≥ 40 µA | 1 (Hiba) ≤ 30 µA
Az irányelveknek való megfelelés
Elektromágneses összeférhetőség
2014/30/EU irányelv: EN 62026-2:2013
Szabványoknak való megfelelés
Védettségi fok: EN 60529:2000
Terepi busz szabvány: EN 62026-2:2013
Bemenet: EN 61131-2:2007
Kibocsátás: EN 61000-6-4:2007
AS Interfész: EN 62026-2:2013
Immunitás: EN 61000-6-2:2005, EN 61326-1:2006, EN 62026-2:2013
környezeti feltételek függvényében
Környezeti hőmérséklet: -25 ... 60 °C (-13 ... 140°F)
Tárolási hőmérséklet: -25 ... 85 °C (-13 ... 185 °F-on)
Mechanikai adatok
Védettség: IP54 EN 60529 szerint
Kapcsolat: AS interfész, AUX: penetrációs technika | Lapos kábel sárga/lapos kábel fekete | Bemenetek/kimenetek: M8 kör alakú csatlakozó az EN 61076-2-104 szerint | Bemenetek: LF004-GS1-A (4 pólusú, dugaszoló érintkezők, csavaros reteszelés, A-kódos) | Csatlakozó csatlakozó: LM004-Gx1-A vagy hasonló | Kimenetek: NF005-SS1-B (5 tűs, dugaszoló érintkezők, reteszelő, B-kódos) | Csatlakozó csatlakozó: NM005-Sx1-B vagy hasonló
Súly: 220 g
Rögzítés: 2 rögzítő pánt Ø 8 mm-es furattal
Kábelhossz 0,35 m.
Megjegyzés: A lapos kábelvezetőt 100 működtetési ciklusra tervezték
