Name: Pepperl+Fuchs VBA-4E4A-G20-ZEJ/M3L-P10 70130650 Érzékelő/működtető doboz, aktív Többpólusú elosztó 1 db
Brand: Pepperl+Fuchs
SKU: 2630206
Availability: BackOrder

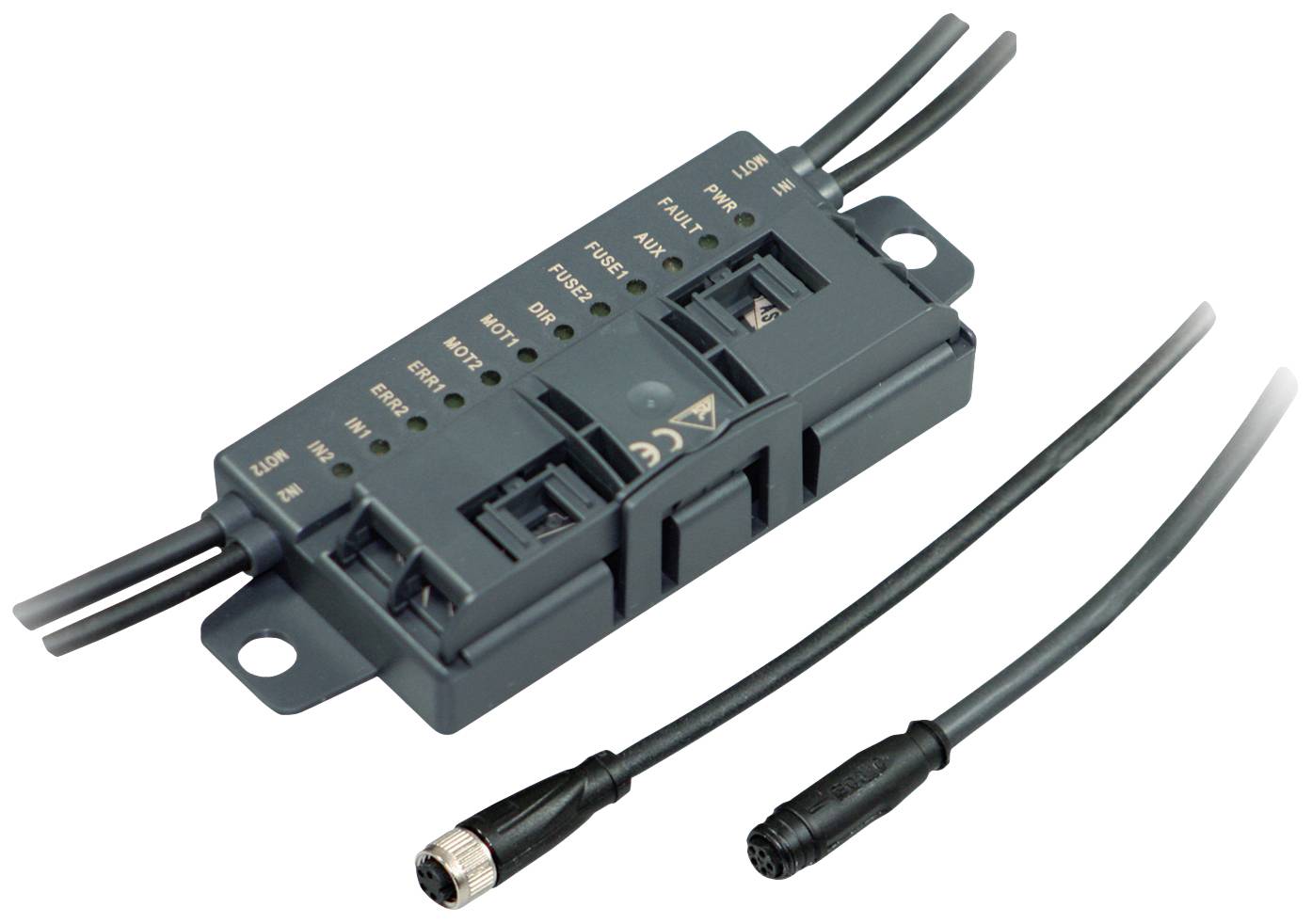

Elektronikus vezérlőegység több csatlakozókábellel és LED-kijelzőkkel, amelyek különböző funkciókat jeleznek, például 'Tápellátás' és 'Hiba'.

Hasonló kivitel

Termék típus

Érzékelő/működtető doboz, aktív

Gyártói szám

VBA-4E4A-G20-ZEJ/M3L-P10

Státuszjelző

LED-del

Jeltípus

PNP

Védelmi típus

IP54

Adatlap (PDF)

Szállítás: 11. 27. [P.]

Szám

Összesen (117 990 Ft / Darab)

130 990 Ft

-10 %

117 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Termék típus: Érzékelő/működtető doboz, aktív

Gyártói szám: VBA-4E4A-G20-ZEJ/M3L-P10

Státuszjelző: LED-del

Jeltípus: PNP

: IP54

Hőmérséklet (max.): 70 °C

Hőmérséklet (min.): -25 °C

Súly: 310 g

Gyártói szám: 70130650

Tartalom: 1 db

Jellemzők: Áramkorlátozással

Áram terhelhetőség (teljes): 170 mA

Vezeték nélküli töltő funkció: Nem

UKCA: nem jellemző

Dokumentumok és letöltések

Adatlap

Adatlap 2630206 Pepperl+Fuchs VBA-4E4A-G20-ZEJ/M3L-P10 70130650 Érzékelő/működtető doboz, aktív Többpólusú elosztó 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2630206 Pepperl+Fuchs VBA-4E4A-G20-ZEJ/M3L-P10 70130650 Érzékelő/működtető doboz, aktív Többpólusú elosztó 1 db

Leírás

G20 motorvezérlő modul Itoh Denki PM500XE és PM500XP gépekhez; AS-Interfész specifikáció: V3.0; Védettségi fokozat: IP54 az EN 60529 szerint; Védettségi fok: EN 60529:2000; Rögzítés: 2 db rögzítő pánt Ø 8 mm-es furattal

Ez a szöveg gépi fordítással készült.

Kivitel

Általános adatok
Résztvevő típusa: A/B résztvevő
AS-Interfész specifikáció: V3.0
Szükséges átjáró specifikáció: ≥ V3.0
Profil: S-7.A.7
IO kód: 7
Azonosító kód: A
ID1 kód: 7
ID2 kód: 7
UL fájlszám: E223772 "Csak NFPA 79 alkalmazásokban használható"
MTBF: 98 a
Kompatibilis tekercsmotorok: Itoh Denki PM*XP, Itoh Denki PM*XE
Indikátorok/vezérlők
LED FAULT: hibajelzés; LED piros | piros: kommunikációs hiba vagy cím 0 | Villogó piros: Az érzékelő tápfeszültség túlterhelése vagy sebességjel túlterhelése vagy U külső segédfeszültség kiegészítő hiányzik
LED PWR: AS-interfész feszültség; LED zöld | zöld: feszültség OK | Zölden villogó: 0 cím vagy érzékelőtáp túlterhelés vagy sebességjel túlterhelés vagy U külső segédfeszültség kiegészítő hiányzik
LED AUX: U külső segédfeszültség kiegészítő ; Kettős LED zöld/piros | zöld: feszültség OK | piros: feszültség fordított
LED IN: kapcsolási állapot (bemenet); 2 sárga LED
LED BIZTOSÍTÉK: motor tápellátás; 2 zöld LED
LED DIR: a motor forgásiránya; LED sárga
LED MOT: motor aktív; 2 sárga LED
Elektromos adatok
Segédfeszültség (kimenet): 18 ... 30VDC PELV
Névleges üzemi feszültség: 26,5 ... 31,6 V az AS-interfészről
Névleges üzemi áram: ≤ 25 mA (érzékelők nélkül) / max. 170 mA
bemenet
Szám/típus: 2 bemenet 3 vezetékes érzékelőkhöz (PNP), DC
Szállítás: AS-Interface-ről
Áramterhelhetőség: 100 mA, túlterhelés és rövidzárlatbiztos
Bemeneti áram: ≤ 6 mA (belső korlátozott)
Kapcsolási pont: DIN EN 61131-2 szerint | 0 (csillapítás nélküli) ≤ 0,5 mA | 1 (csillapított) ≥ 2,0 mA
jel késleltetése:< 1 ms (bemenet/AS interfész)
Bemeneti szűrő: 2 ms
Kimenet
Szám/típus: 2 kimenet egyenáramú görgős motorokhoz (MOT1, MOT2)
Tápellátás: U külső segédfeszültségről kiegészítő
Áram: 3,5 A folyamatos áram, 5 A (< 2 s), max. 7,5 A (< 0,3 s) motoronként
Túlterhelés elleni védelem: biztosíték, I 2 t = 53,7 A 2 s
Sebességjelző: 0... 10Vdc | Vezérlés a P1:0 paraméterrel
Forgásirány jel: digitális kimenet PNP | alacsony: nagy impedancia | magas; ≥ (U kiegészítő -2,5V) alapjáraton
Motorindító jel: digitális kimenet PNP | alacsony: nagy impedancia | magas; ≥ (U kiegészítő -2,5V) alapjáraton
Az irányelveknek való megfelelés
Elektromágneses összeférhetőség
2014/30/EU irányelv: EN 62026-2:2013
Szabványoknak való megfelelés
Védettségi fok: EN 60529:2000
Terepi busz szabvány: EN 62026-2:2013
Bemenet: EN 61131-2:2007
Kibocsátás: EN 61000-6-4:2007
AS Interfész: EN 62026-2:2013
Immunitás: EN 61000-6-2:2005, EN 61326-1:2006, EN 62026-2:2013
környezeti feltételek függvényében
Környezeti hőmérséklet: -25 ... 70 °C (-13 ... 158 °F)
Tárolási hőmérséklet: -25 ... 85 °C (-13 ... 185 °F-on)
Relatív páratartalom: 85% nem kondenzál
Éghajlati viszonyok: Csak beltéri használatra
Működési magasság: ≤ 2000 m tengerszint feletti magasságban
Ütés- és ütésállóság: 30 g, 11 ms, 6 térbeli irányban 3 ütés
Rezgésállóság: 0,35mm / 2g 10... 1000 Hz
Szennyeződési fok 2.
Mechanikai adatok
Védettség: IP54 EN 60529 szerint
Kapcsolat: AS interfész, AUX: penetrációs technika | Lapos kábel sárga/lapos kábel fekete | Bemenetek/kimenetek: M8 kör alakú csatlakozó az EN 61076-2-104 szerint | Bemenetek: LF004-GS1-A (4 pólusú, dugaszoló érintkezők, csavaros reteszelés, A-kódos) | Csatlakozó csatlakozó: LM004-Gx1-A vagy hasonló | Kimenetek: LF005-GS1-B (5 pólusú, dugaszoló érintkezők, csavaros reteszelés, B-kódos) | Csatlakozó csatlakozó: LM005-Gx1-B vagy hasonló
Súly: 310 g
Rögzítés: 2 rögzítő pánt Ø 8 mm-es furattal
Kábelhossz: 1 m
Megjegyzés: A lapos kábelvezetőt 100 működtetési ciklusra tervezték
