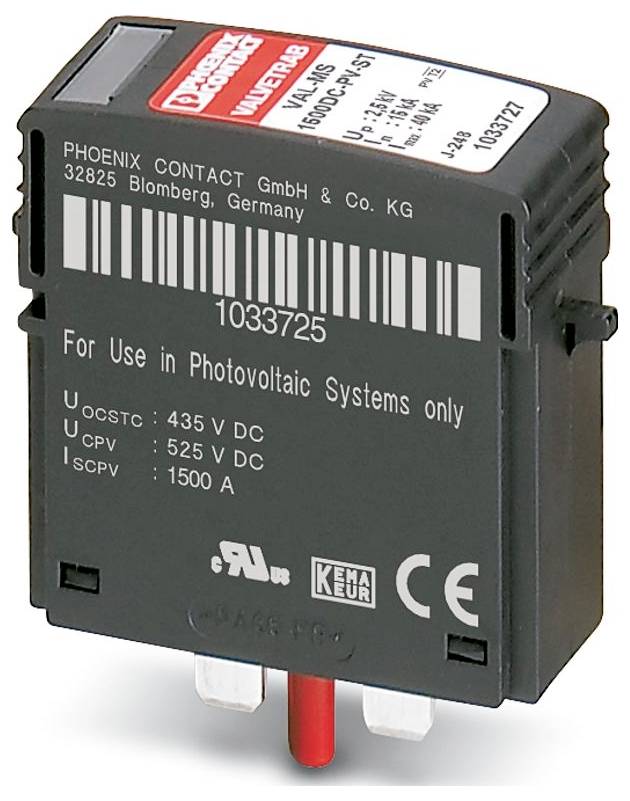

Phoenix Contact 1033727 VAL-MS 1500DC-PV-ST Túlfeszültségvédő dugó Túlfeszültség elleni védelem: Photovoltaik berendezés
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Összesen (78 990 Ft / Darab)
78 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Műszaki adatok
- Termékcsalád: VALVETRAB MS
- IEC tesztosztály: PV II; PV T2
- Kialakítás: Dugó
- Túlfeszültség-védelem hibaüzenete: vizuális
- Csatlakozás típusa: dugaszolható
- Szélesség: 17,5 mm
- Magasság: 52,4 mm
- Mélység: 55,3 mm
- Osztályozási egység: 1 TE
- Színe: Fekete, RAL 9005
- Éghetőségi osztály az UL 94 szerint: V-0
- Ház anyaga: PA 6.6-FR; PBT-FR
- Működési irány: (L+)-PE & (L-)-PE & (L+)-(L-)
- Névleges kisülési áram In (8/20) µs: 20 kA (4x (5x In | 120 s) | 30 perc))
- Válaszidő tA: ≤ 25 ns
- Környezeti feltételek: Környezeti feltételek
- Védelmi típus: IP20
- Környezeti hőmérséklet (üzemi): -40 °C ... 85 °C
- Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 85 °C
- Tengerszint feletti magasság: ≤ 3000 m (amsl)
- Szabványok/előírások: IEC 61643-31
- Megjegyzés: 2018
- Szerelési típus: alaplapra szerelhető
- EN típus: T2
- Tápellátási rendszer IEC: DC
- Szigetelési tulajdonságok: Szigetelési tulajdonságok
- Túlfeszültség kategória: III
- Szennyezettségi osztály: 2
- Az anyag CTI-értéke: 600
- Szigetelőanyag: PA 6.6-FR; PBT-FR
- Anyagcsoport: I
- Védelmi útvonalak: (DC+) - (DC-);(DC+) - G;(DC-) - G
- PC energiafogyasztása készenléti állapotban: ≤ 250 mVA
- Maximális kisülési áram Imax (8/20) µs: 40 kA
- Védelmi szint Fel: ≤ 2,5 kV
- Maradék feszültség Ures: ≤ 1,9 kV (3 kA-nál); ≤ 2,1 kV (5 kA-nál); ≤ 2,2 kV (10 kA-nál); ≤ 2,5 kV (15 kA-nál); ≤ 2,7 kV (20 kA-nál); ≤ 2,9 kV (30 kA-nál); ≤ 3 kV (40 kA-nál)
- Megengedett páratartalom (üzemi): 5% ... 95%
- Ütésállóság (működés közben): 30 g (fél szinusz / 11 ms / 3x ±X, ±Y, ±Z)
- Rezgés (üzemeltetés): 5 g (5-500 Hz / 2,5 óra / XYZ)
- UL specifikációk: UL specifikációk
- Energiaelosztó rendszer: DC PV
- Levegőáteresztő típusa: 1CA
- Névleges feszültség: 1500 V DC
- Általános: Általános
- További műszaki adatok: További műszaki adatok
- Rövidzárlatállóság (SCCR): 50 kA
- Névleges kisülési lökőáram In: 10 kA
- Maximális folyamatos feszültség MCOV: 1500 V DC
- Névleges feszültségvédelem VPR: 4 kV
- Telepítési hely: Belső
- Az elválasztó eszköz telepítési helye: Belső
- Akadálymentesítés: Akadálymentesített
- SPD hiba viselkedése: OCFM (leválasztási hiba viselkedése)
- DC oldali védőáramkör: DC oldali védőáramkör
- Maximális folyamatos feszültség UCPV: 750 V DC
- Rövidzárlatállóság ISCPV: 2000 A
- Üresjárati feszültség UOCSTC: ≤ 625 V DC
- Folyamatos üzemi áram ICPV:< 350 µA
- Távolság az élő és földelt alkatrészektől: 8 mm
- Termék típus
Túlfeszültségvédő dugó
- Túlfeszültség elleni védelem
Photovoltaik berendezés
- Levezető áram
40 kA
- Névleges feszültség
1500 V/DC
- Kivitel
Csatlakozódugó
IP20
- Gyártói szám
1033727
- Típus
2
- Méret
(Sz x Ma x Mé) 17.5 x 52.4 x 55.3 mm
- Szélesség
17.5 mm
- Magasság
52.4 mm
- Mélység
55.3 mm
- Tartalom
3 db
- Csomagolás
csomag
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3562098 Phoenix Contact 1033727 VAL-MS 1500DC-PV-ST Túlfeszültségvédő dugó Túlfeszültség elleni védelem: Photovoltaik berendezés
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3562098 Phoenix Contact 1033727 VAL-MS 1500DC-PV-ST Túlfeszültségvédő dugó Túlfeszültség elleni védelem: Photovoltaik berendezés
Leírás
3 darabos kiszerelésű pótcsatlakozók a VAL-MS 1500DC-PV-... termékcsalád PV túlfeszültség-levezető kombinációihoz
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
