Phoenix Contact 1065312 TTC-6P-1X2-EX-24DC-UT-I Túlfeszültség ellen védő készülék 5 kA 1 db vásárlása

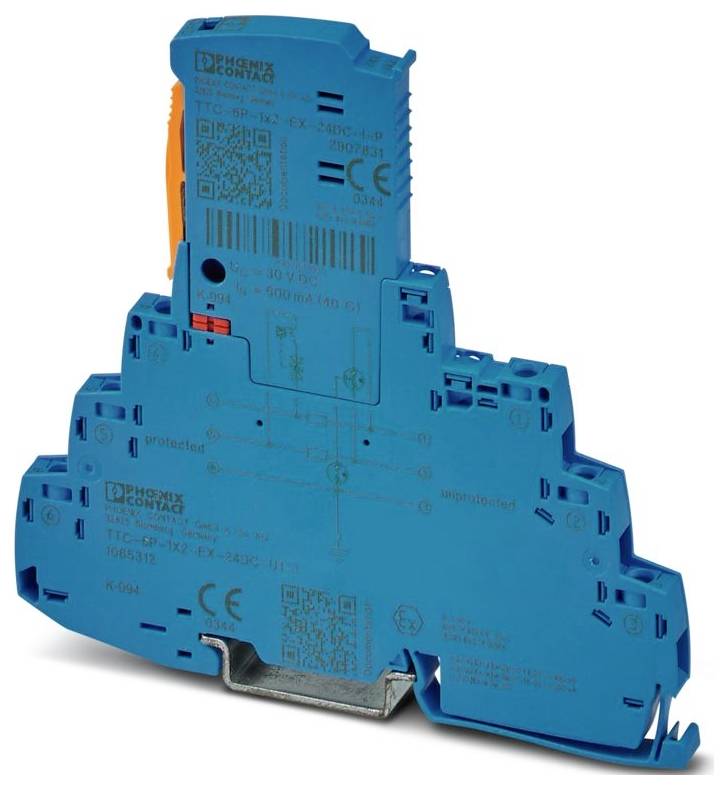

Phoenix Contact 1065312 TTC-6P-1X2-EX-24DC-UT-I Túlfeszültség ellen védő készülék 5 kA 1 db-0

Hasonló kivitel

Adatlap (PDF)

Szállítás: 10. 12. H.

282 db

Szám

Összesen (37 787 Ft / Darab)

37 787 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Termékcsalád: TERMITRAB komplett
IEC tesztosztály: C1;C2;C3;D1
Kialakítás: Kétrészes dugaszolható szerelősín modul
Túlfeszültség-védelem hibaüzenete: vizuális
Névleges feszültség UN: 24 V DC
Csatlakozás: csavaros csatlakozóval
Csavarmenet: M3
Meghúzási nyomaték: 0,5 Nm ... 0,6 Nm
Hajlékony vezető keresztmetszete: 0,2 mm² ... 2,5mm²
Merev vezető keresztmetszete: 0,2 mm² ... 4 mm²
Vezető keresztmetszete AWG: 24 ... 12
Szélesség: 6,2 mm +0,1 mm
Magasság: 105,8 mm
Mélység: 100 mm (7,5 mm-es szerelősínnel együtt)
Szín: kék (RAL 5015); világosszürke (RAL 7035)
Éghetőségi osztály az UL 94 szerint: V-0
Ház anyaga: PBT
Mechanikai adatok: Mechanikai adatok
Nyitott oldalfal: Nem
Működési irány: Vonal-Vonal és Vonal-Jel föld/árnyékolás és opcionális Jel föld/Árnyékolás-Föld föld
Maximális folyamatos feszültség UC: 30 V DC
Névleges áram: 600 mA (40 °C)
Üzemi áram IC UC-n: ≤ 5 µA
Védővezető áram IPE: ≤ 1 µA
Teljes kisülési áram IÖssz (8/20) µs: 10 kA
Védelmi szint Fel (ér-ér): ≤ 55 V (C1 - 1 kV / 500 A); ≤ 65 V (C2 - 10 kV / 5 kA); ≤ 55 V (C3 - 100 A)
Védelmi szint Fel (ér-föld): ≤ 900 V (C1 - 1 kV / 500 A); ≤ 1,05 kV (C2 - 10 kV / 5 kA); ≤ 1,4 kV (C3 - 100 A)
Kapacitás (vezeték-vezeték): tipikusan 2 nF
Ellenállás útvonalanként: 1,65 Ω ±20%
Maximális szükséges biztosíték: 630 mA (FF)
Túlfeszültség-állóság (vezeték-föld): C1 - 1 kV / 500 A; C2 - 10 kV / 5 kA; C3 - 100 A; D1 - 500 A
Környezeti feltételek: Környezeti feltételek
Védelmi típus: IP20
Környezeti hőmérséklet (üzemi): -40 °C ... 85 °C
Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 85 °C
Tengerszint feletti magasság: ≤ 2000 m (amsl)
Szabványok/előírások: IEC 61643-21
Megjegyzés: 2000 + Helyesbítés 2001 + A1:2008, módosított + A2:2012
Szerelési típus: Szerelősín: TH 35 - 7,5 mm
Szigetelési tulajdonságok: Szigetelési tulajdonságok
Túlfeszültség kategória: III
Szennyezettségi osztály: 2
Szigetelőanyag: PBT
Megengedett páratartalom (üzemi): 5% ... 95%
Vezetékpárok modulonként: 1
Névleges kisülési lökőáram In (8/20) µs (vezeték-föld): 5 kA
Impulzus kisülési áram Iimp (10/350) µs (vezeték-föld): 0,5 kA
Válaszidő tA (vezeték-föld): ≤ 100 ns
Védelmi szint Fel statikus (vezeték-föld): ≤ 900 V (C1 - 1 kV / 500 A); ≤ 1,05 kV (C2 - 10 kV / 5 kA)
Impulzus-visszaállítási idő (vezeték-föld): ≤ 30 ms
EN 61643-21: EN 61643-21
Névleges kisülési lökőáram In (8/20) µs (vezeték-vezeték): 5 kA
Impulzus kisülési áram Iimp (10/350) µs (vezeték-mag): 0,5 kA
Védelmi szint Fel statikus (vezeték-vezeték): ≤ 50 V (C1 - 1 kV / 500 A); ≤ 65 V (C2 - 10 kV / 5 kA)
Válaszidő tA (vezeték-vezeték): ≤ 1 ns
Beszúrási veszteség aE, szim.: tip. 0,3 dB (≤ 250 kHz / 150 Ω)
Határfrekvencia fg (3 dB), szimmetrikus a 150 Ω-os rendszerben: tipikusan 940 kHz
Túlfeszültség-állóság (vezetéktől vezetékig): C1 - 1 kV / 500 A; C2 - 10 kV / 5 kA; C3 - 100 A
Impulzus-visszaállítási idő (vezetéktől vezetékig): ≤ 700 ms
Maximális belső kapacitás Ci: elhanyagolható
Maximális belső induktivitás Li: elhanyagolható
Maximális bemeneti áram Ii: 400 mA (T4 / -40 °C ... +50 °C);250 mA (T4 / -40 °C ... +70 °C);350 mA (T6 / -40 °C ... +35 °C);100 mA (T6 / -40 °C ... +70 °C)
Maximális bemeneti feszültség Ui: 30 V DC
Szigetelési feszültség a föld felé:> 180 V egyenáram
Megfelelőség/Jóváhagyások: Megfelelőség/Jóváhagyások
UL, USA / Kanada: I. osztály, 2. kategória, A, B, C, D csoportok T4A

Termék típus: Túlfeszültség ellen védő készülék

Levezető áram: 5 kA

Kivitel: Kétrészes dugaszolható szerelősín modul

: IP20

Gyártói szám: 1065312

Méret: (Sz x Ma x Mé) 6.2 x 105.8 x 100 mm

Szélesség: 6.2 mm

Magasság: 105.8 mm

Mélység: 100 mm

Tartalom: 1 db

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 3562447 Phoenix Contact 1065312 TTC-6P-1X2-EX-24DC-UT-I Túlfeszültség ellen védő készülék 5 kA 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3562447 Phoenix Contact 1065312 TTC-6P-1X2-EX-24DC-UT-I Túlfeszültség ellen védő készülék 5 kA 1 db

Leírás

Túlfeszültség-védelem, amely védődugóból és alapelemből áll, integrált állapotjelzővel egy 2 vezetékes földelésmentesen működtetett Ex i jeláramkörhöz, pl. 0(4)…20 mA-es áramhurokhoz, HART-képes. Biztonsággal kapcsolatos környezetekben SIL 3-ig használható.
