Phoenix Contact 1065320 TTC-6P-2X1-F-24DC-PT-I Túlfeszültség ellen védő készülék 5 kA darab 1 db vásárlása

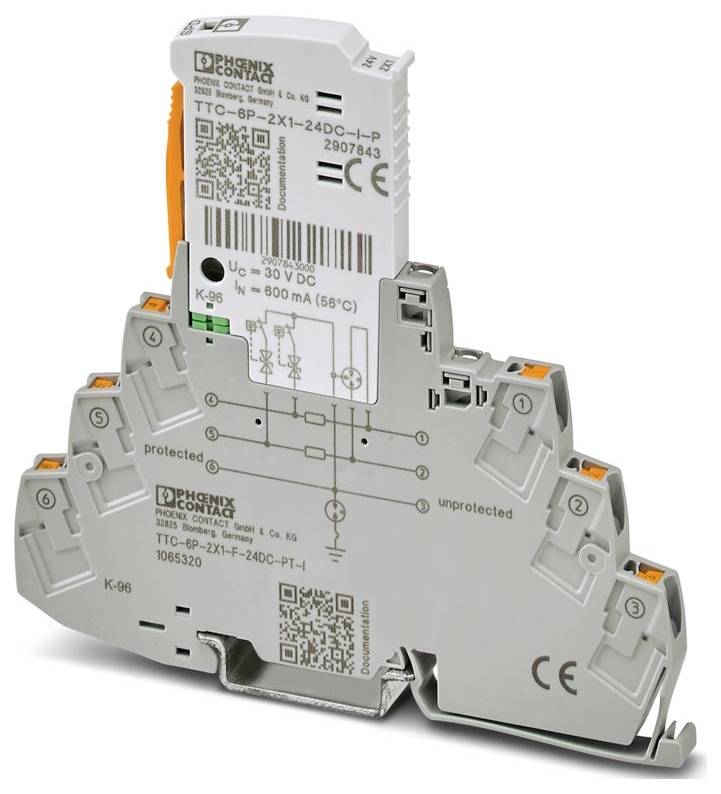

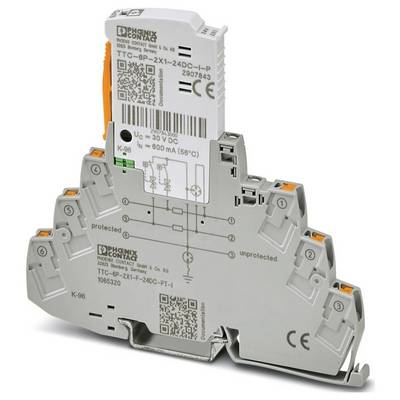

Phoenix Contact 1065320 TTC-6P-2X1-F-24DC-PT-I Túlfeszültség ellen védő készülék 5 kA darab 1 db-0

Hasonló kivitel

Adatlap (PDF)

Szállítás: 10. 12. H.

89 db

Szám

Összesen (36 213 Ft / Darab)

36 213 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Termékcsalád: TERMITRAB komplett
IEC tesztosztály: C1;C2;C3;D1
Kialakítás: Kétrészes dugaszolható szerelősín modul
Túlfeszültség-védelem hibaüzenete: vizuális
Névleges feszültség UN: 24 V DC
Csatlakozás típusa: Direkt rugós csatlakozás
Hajlékony vezető keresztmetszete: 0,2 mm² ... 2,5mm²
Merev vezető keresztmetszete: 0,2 mm² ... 4 mm²
Vezető keresztmetszete AWG: 24 ... 12
Szélesség: 6,2 mm +0,1 mm
Magasság: 105,8 mm
Mélység: 100 mm (7,5 mm-es szerelősínnel együtt)
Éghetőségi osztály az UL 94 szerint: V-0
Ház anyaga: PBT
Mechanikai adatok: Mechanikai adatok
Nyitott oldalfal: Nem
Működési irány: Vonal-Vonal és Vonal-Jel föld/árnyékolás és opcionális Jel föld/Árnyékolás-Föld föld
Maximális folyamatos feszültség UC: 30 V DC; 21 V AC
Névleges áram: 600 mA (56 °C)
Üzemi áram IC UC-n: ≤ 5 µA
Védővezető áram IPE: ≤ 1 µA
Teljes kisülési áram IÖssz (8/20) µs: 10 kA
Védelmi szint Fel (ér-föld): ≤ 750 V (C1 - 1 kV / 500 A); ≤ 800 V (C2 - 10 kV / 5 kA); ≤ 1,1 kV (C3 - 25 A); ≤ 1,15 kV (C3 - 100 A)
Ellenállás útvonalanként: 1,65 Ω ±20%
Maximális szükséges biztosíték: 630 mA (FF)
Túlfeszültség-állóság (vezeték-föld): C1 - 1 kV / 500 A; C2 - 10 kV / 5 kA; C3 - 100 A; D1 - 500 A
Környezeti feltételek: Környezeti feltételek
Védelmi típus: IP20
Környezeti hőmérséklet (üzemi): -40 °C ... 85 °C
Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 85 °C
Tengerszint feletti magasság: ≤ 4000 m (amsl)
Szabványok/előírások: EN 61643-21
Megjegyzés: 2001 + A1:2009 + A2:2013
Szerelési típus: Szerelősín: TH 35 - 7,5 mm
Szigetelési tulajdonságok: Szigetelési tulajdonságok
Túlfeszültség kategória: III
Szennyezettségi osztály: 2
Szigetelőanyag: PBT
Megengedett páratartalom (üzemi): 5% ... 95%
Névleges kisülési lökőáram In (8/20) µs (vezeték-föld): 5 kA
Impulzus kisülési áram Iimp (10/350) µs (vezeték-föld): 0,5 kA
Válaszidő tA (vezeték-föld): ≤ 100 ns
További műszaki adatok: További műszaki adatok
Szín (dugó): világosszürke (RAL 7035)
Szín (alapelem): szürke (RAL 7042)
Védelmi szint Fel statikus (vezeték-föld): ≤ 750 V (C1 - 1 kV / 500 A); ≤ 800 V (C2 - 10 kV / 5 kA)
Beszúrási veszteség aE, aszimmetrikus: tipikusan 0,3 dB (≤ 270 kHz / 150 Ω)
Impulzus-visszaállítási idő (vezeték-föld): ≤ 30 ms
Max. teljes kisülési áram I total max (8/20) µs: 20 kA (1x)
EN 61643-21: EN 61643-21

Termék típus: Túlfeszültség ellen védő készülék

Levezető áram: 5 kA

Kivitel: Kétrészes dugaszolható szerelősín modul

: IP20

Gyártói szám: 1065320

Méret: (Sz x Ma x Mé) 6.2 x 105.8 x 100 mm

Szélesség: 6.2 mm

Magasság: 105.8 mm

Mélység: 100 mm

Tartalom: 1 db

Csomagolás: darab

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 3562470 Phoenix Contact 1065320 TTC-6P-2X1-F-24DC-PT-I Túlfeszültség ellen védő készülék 5 kA darab 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3562470 Phoenix Contact 1065320 TTC-6P-2X1-F-24DC-PT-I Túlfeszültség ellen védő készülék 5 kA darab 1 db

Leírás

Túlfeszültség-védelmi készülék, amely védődugóból és alapelemből áll, beépített állapotjelzővel két közös referenciapotenciálú jelvezetékhez, pl. digitális BE/KI. Közvetett földelés gázkisüléses csöveken keresztül. Biztonsággal kapcsolatos környezetekben SIL 3-ig használható.

Ez a szöveg gépi fordítással készült.
